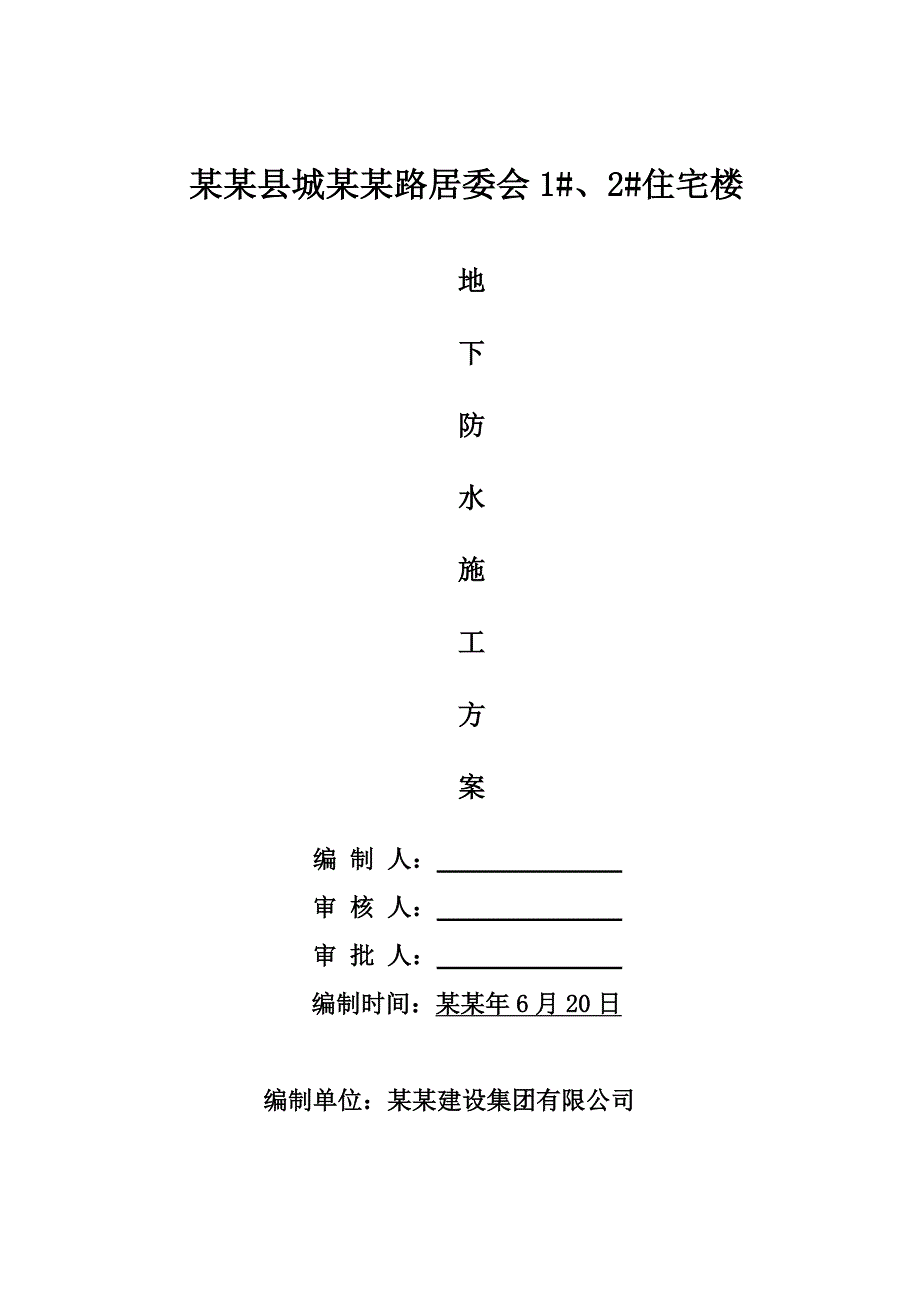

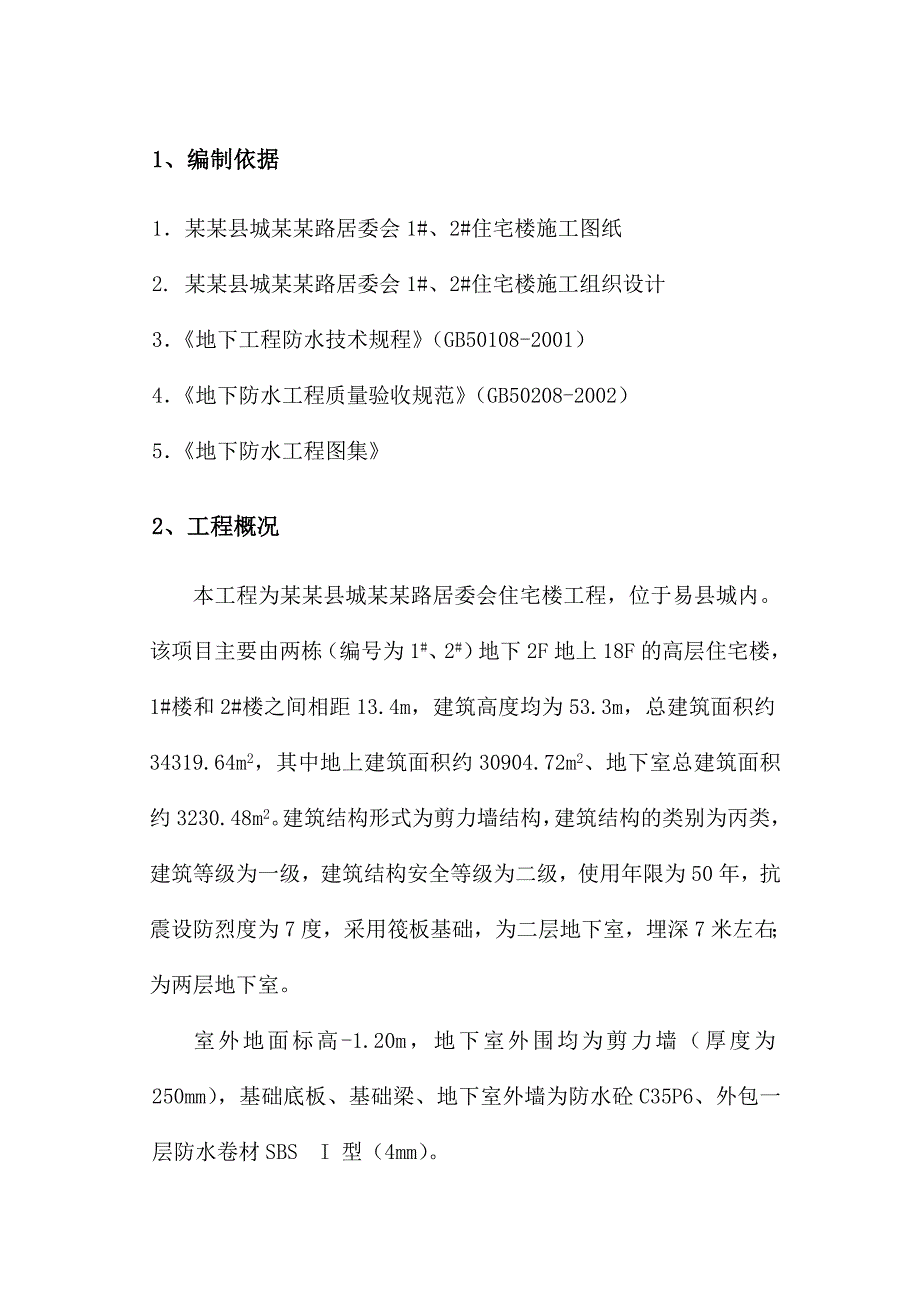

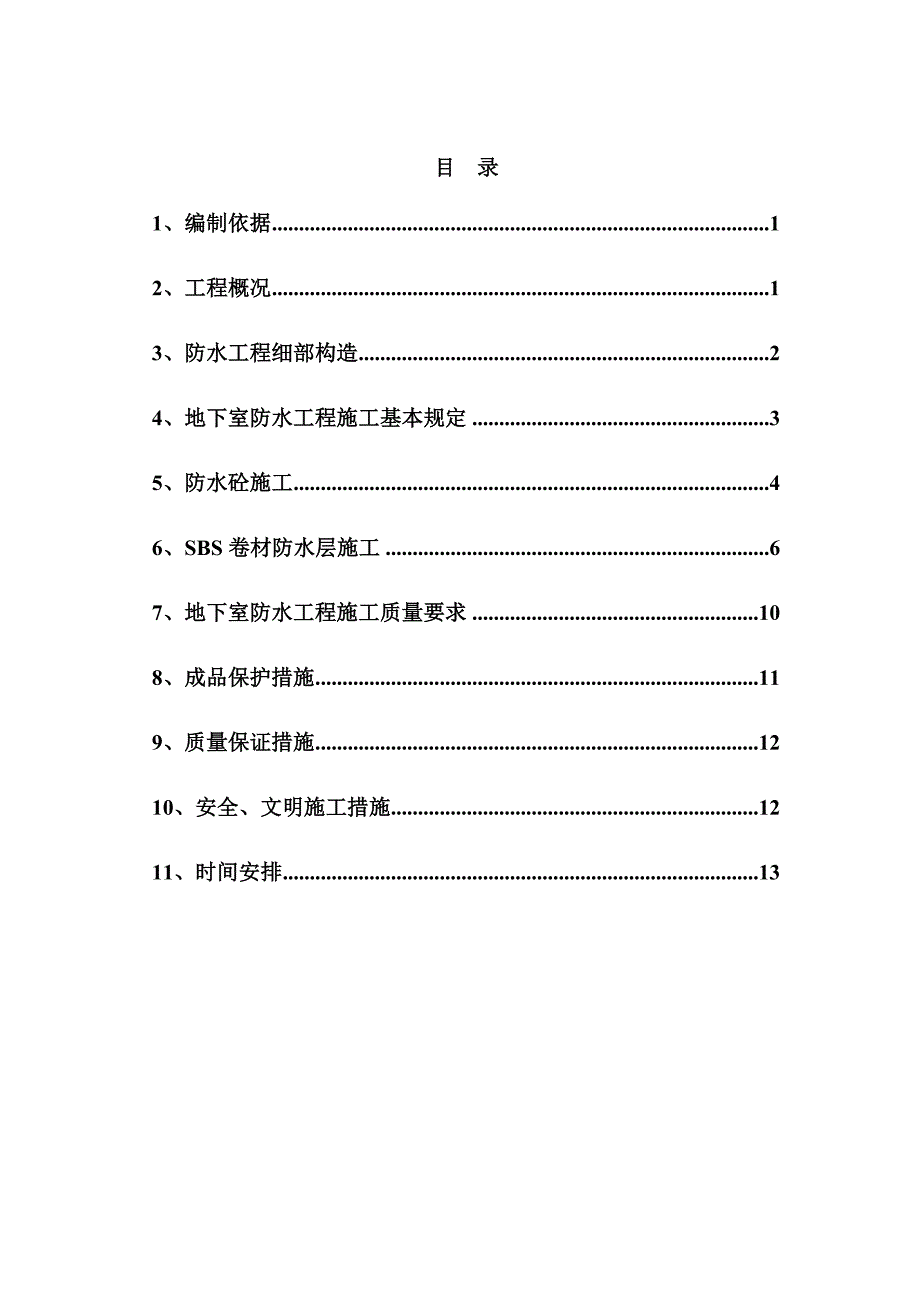

1、某某县城某某路居委会1#、2#住宅楼地下防水施工方案编 制 人： 审 核 人： 审 批 人： 编制时间：某某年6月20日编制单位：某某建设集团有限公司目 录1、编制依据12、工程概况13、防水工程细部构造24、地下室防水工程施工基本规定35、防水砼施工46、SBS卷材防水层施工67、地下室防水工程施工质量要求108、成品保护措施119、质量保证措施1210、安全、文明施工措施1211、时间安排131、编制依据1某某县城某某路居委会1#、2#住宅楼施工图纸2. 某某县城某某路居委会1#、2#住宅楼施工组织设计3地下工程防水技术规程（GB50108-2001）4地下防水工程质量验收规范（GB502
2、08-2002）5地下防水工程图集2、工程概况本工程为某某县城某某路居委会住宅楼工程，位于易县城内。该项目主要由两栋（编号为1#、2#）地下2F地上18F的高层住宅楼，1#楼和2#楼之间相距13.4m，建筑高度均为53.3m，总建筑面积约34319.64m2，其中地上建筑面积约30904.72m2、地下室总建筑面积约3230.48m2。建筑结构形式为剪力墙结构，建筑结构的类别为丙类，建筑等级为一级，建筑结构安全等级为二级，使用年限为50年，抗震设防烈度为7度，采用筏板基础，为二层地下室，埋深7米左右；为两层地下室。室外地面标高-1.20m，地下室外围均为剪力墙（厚度为250mm），基础底板、基
3、础梁、地下室外墙为防水砼C35P6、外包一层防水卷材SBS I 型（4mm）。 3、防水工程细部构造1外墙水平施工缝：留在基础底板及基础梁上返200mm高度处，采用企口缝。2外墙竖向施工缝：后浇带两侧设置竖向施工缝，采用止水钢板。3固定模板螺栓的防水做法（见下图）4卷材防水层的细部要求 粘贴卷材的阴阳角做成圆弧状，圆弧半径R20mm。 两幅卷材短边和长边的搭缝宽度100mm。 卷材接缝必须粘贴封严。接口应用材性相容的密封材料封严，宽度不小于10mm。 在立面与平面的转角处，卷材接缝应留在平面上，距立面不应小于600mm。 在转角处、阴阳角等特殊部位，增贴一层宽度500mm相同的卷材。 穿墙管道
4、防水做法：采用地下工程防水技术规范第36、37页的做法。 卷材在散水高度处的收头做法（见下图）。 从地面折向立面的卷材与永久性保护墙接角等部位应采用空铺法施工。4、地下室防水工程施工基本规定1地下室防水工程施工前，施工人员应根据防水施工方案及技术交底文件，弄清图纸和规范规定，掌握主体及细部构造的防水技术要求，做好技术交底工作。2地下室防水工程施工前，应建立各道工序的自检、交接检和专职人员检查的“三检”制度，并有完整的检查纪录。未经甲方（监理）单位对上道工序的检查确认，不得进行下道工序的施工。3地下室防水工程所用的防水材料，应有产品的合格证书和性能检测报告，材料的品种、规格、性能等应符合现行国家
5、产品标准和设计要求。 对进场材料按照地下防水工程质量验收规范（GB50208-2002）附录A和附录B的规定抽样交验，并提出报验单，经监理检查同意后才能使用，不合格材料不得在工程中使用。4地下室防水工程的防水层严禁在雨天及五级风及其以上时施工。5地下室防水工程必须由相应资质的专业防水队伍进行施工，主要施工人员应持有建设行政主管部门颁发的执业资格证书。5、防水砼施工1防水砼施工配合比应通过试验确定，抗渗等级应比较设计要求P6。2防水砼材料要求（由预拌砼厂家控制）。 水泥采用普通硅酸盐水泥，强度等级不低于32.5Mpa。 石子粒径不大于25mm，不得使用碱活性骨料，含泥量不得大于1，泥块含量不得大
6、于0.5。 砂子宜采用中砂，含泥量不得大于3，泥块含量不得大于1。 防水掺入的外加剂，其掺量经试验确定，所有外加剂应符合国家和行业标准一等品以上的质量要求。粉煤灰的级别不应低于2级，掺量不得大于20。 防水砼掺入的掺合料的掺量应经过试验确定。 地下室工程需防砼碱集料反应。砼应使用B种低活性集料以及选择低碱水泥（碱含量当量0.6以下）、矿粉掺合料及低碱外加剂。其砼含碱量不超过5Kg/m3。【规范规定每立方米砼中各类材料的总碱含量（Na2O当量）不得大于3Kg】。3防水砼拌合料要求（由预拌砼厂家控制） 水泥用量不得少于300Kg/m3。 砂率宜为3540%，泵送时可增至45%。 灰砂比宜为1：1.
7、51：2.5。 水灰比不得大于0.55。 入泵坍落度宜控制在12020mm。入泵前坍落度每小时损失值不应大于30mm，坍落度总损失值不应大于60mm。 掺加引气剂或引气型减水剂时，砼含气量应控制在35%。 本工程防水砼缓凝时间宜为68h。4防水砼施工 防水砼应连续浇筑，所留施工缝应符合事前规定要求。 砼在浇筑地点的坍落度每工作班至少检查两次，砼坍落度允许偏差20mm。 防水砼必须采用高频机械振捣密实，振捣时间为1030s，以砼泛浆和不冒气泡为准，应避免漏振、欠振和过振。 防水砼拌合物在运输后如出现离析，必须进行二次搅拌。当坍落度损失后不能满足要求时，应加入原水灰比的水泥浆或二次掺加减水剂进行搅
8、拌，严禁直接加水。 水平施工缝浇灌砼前，应将其表面浮浆和杂物清除，先铺净浆，再铺3050mm厚的1：1水泥砂浆并及时浇灌砼。 垂直施工缝浇灌砼前，应将其表面清理干净，并涂刷水泥净浆，并及时浇灌砼。 防水砼终凝后应立即进行养护，养护时间不得少于14d。5防水砼抗渗性能检验 防水砼抗渗性能检验采用标准条件下养护砼抗渗试件试验结果评定，试件在浇筑地点制作。 地下室底板砼强度等级C35，四周剪力墙砼强度等级C35，抗渗等级均为P6。依据规范规定，取二组C35P6试块（每组试块6件）。6、SBS卷材防水层施工1材料要求： 卷材外观质量、品种规格应符合国家标准或行业标准。 卷材应具有良好的耐水性、耐久性、
9、耐刺穿性、耐腐蚀性和耐菌性。 高聚物改性沥青防水卷材（SBS）的主要物理性能应符合下表：高聚物改性沥青防水卷材主要物理性能项 目性 能 要 求聚酯毡胎体卷材玻纤毡胎体卷材聚乙烯膜胎体卷材拉伸性能拉力（N/50mm）800（纵横向）500（纵向）300（横向）140（纵向）120（横向）最大拉力时延伸率（）40（纵横向）250（纵横向）低温柔度（）15；3mm厚，r15mm；4mm厚，r25mm；3s，弯180，无裂纹不透水性压力0.3Mpa，保持时间30min，不透水 卷材及其配套材料应有出厂合格证、质量检验报告。进场卷材先进行外观检查，检查合格后按规定取样，复试合格后才能使用。 外观质量检验
10、包括：断裂、皱折、孔洞、剥离、边缘不整齐，胎体露白，未浸透。 现场抽样数量：大于1000卷抽5卷；每5001000卷抽4卷；每100499卷抽3卷；100卷以下抽2卷，进行规格尺寸和外观质量检验。每5000m2卷材取一组作物理性能检验。2卷材施工 卷材防水层的基面应平整牢固、清洁干燥。 铺贴卷材严禁在雨天施工。 铺贴卷材前，应在基面上涂刷基层处理剂，当基面较潮湿时，应涂刷固化胶粘剂或潮湿界面隔离剂。基层处理剂配制与施工应符合下列规定： 基层处理剂应与卷材的材性相容； 基层处理剂可采取喷涂法或涂刷法施工，喷、涂应均匀一致、不露底，待表面干燥后，方可铺贴卷材。 铺贴高聚物改性沥青卷材采用热熔法施工
11、，并应符合下列规定： 底板垫层砼平面部位的防水卷材铺贴：由于本工程只采用一层卷材做法，因此卷材与垫层之间采用满粘法，其它与砼结构或永久性保护墙相接触的部位均采用满粘法。 采用热熔法施工高聚物改性沥青卷材时，幅宽内卷材底表面加热应均匀，不得过分加热或烧穿卷材。 铺贴时应展平压实，卷材与基面和各层卷材间必须粘贴紧密。 铺贴立面卷材防水层时，应采取防止卷材下滑的措施。 两幅卷材短边和长边的搭接宽度均不应小于100mm，采用双层卷材时，上下两层和相邻两幅卷材的接缝应错开1/31/2幅宽，且两层卷材不得相互垂直铺贴。 卷材接缝必须粘贴封严，接缝口应用材性相容的密封材料封严，宽度不应小于10mm。 在立面
12、与平面的转角处，卷材的接缝应留在平面上，距立面不应小于600mm。 在转角处、阴阳角等特殊部位，应增贴一层相同卷材附加层，宽度500mm。 基础底板下表面迎水面卷材防水层采用外防内贴法铺贴卷材；外墙采用外防外贴法铺贴卷材。 采用外防内贴法铺贴卷材防水层应符合下列规定： 先砌筑厚240mm高出底板上表面一皮砖的永久性保护墙。保护墙内表面抹1:3水泥砂浆找平层，然后铺贴卷材，并根据卷材特性选用保护层。 按照规定在转角处铺贴一层宽500mm的卷材附加层（采用满粘法）。附加层铺完且验收合格后，铺贴大面卷材。大面卷材沿东西方向铺贴。 卷材宜先铺立面，后铺平面。铺贴立面时，应先铺转角，后铺大面。 卷材按规
13、定铺贴完后，对于留出的卷材接头应采取可靠保护措施，防止接头被破坏。（接头的接茬部位、接头长度要认真计算好、预留好）。 地下室结构完成后，铺贴立面卷材时，应先将接茬部位的各层卷材揭开，并将其表面清理干净，如卷材有局部损伤，应及时进行修补。卷材接茬搭接长度为150mm，两层卷材应错茬接缝，上层卷材应盖过下层卷材。7、地下室防水工程施工质量要求1防水砼 防水砼的原材料、配合比及坍落度必须符合设计要求。 防水砼的抗压强度和抗渗压力必须符合设计要求。 防水砼的施工缝、后浇带、穿墙管道等的设置和构造均应符合设计要求，严禁有渗漏。 防水砼结构表面应坚实平整，不得有露筋、蜂窝等缺陷；埋设件位置准确。 防水砼结
14、构表面的裂缝宽度不应大于0.2mm，并不得贯通。2卷材防水层 卷材防水层所用卷材及主要配套材料必须符合设计要求。 卷材防水层及其转角处、穿墙管等细部做法均符合设计要求。 卷材防水层的基层应牢固，基面应洁净、平整，不得有空鼓、松动、起砂和脱皮现象；基层阴阳角做成圆弧状。 卷材防水层搭接缝应粘结牢固，密封严密，不得有皱折、翘边和鼓泡等缺陷。 侧墙卷材防水层的保护层与防水层应粘结牢固，结合紧密，厚度均匀一致。8、成品保护措施1已铺好的防水层，应及时采取保护措施，不得损坏，操作人员穿软底鞋，防止将防水层踩坏，而造成破坏。2穿过墙面的外管根，不得损害和变位。3防水层施工完毕后，应及时做好保护层和进行回填土，如不能马上回填是则应注意保护好已做好的防水卷材，不得损坏。4防水卷材及其使用的基层处理剂、汽油等均为易燃物，储存和保管要远离火源，并有防火、防中毒措施。5、底板保护墙防水层卷材甩槎应采取硬防护，以防止地下竖向结构施工期间将卷材破坏，特别注意脚架搭设应避开卷材甩槎。6高聚物改性沥青防水卷材应储存在阴凉通风的室内，避免雨淋、日晒和受潮，环境温度不得高于45。卷材存放不得倾斜或横压。应避免与化学介质及有机溶剂等有害物质接触。7防水层空鼓问题：防水层空鼓发生在基层与卷材之间和接缝处。原因是防水层
