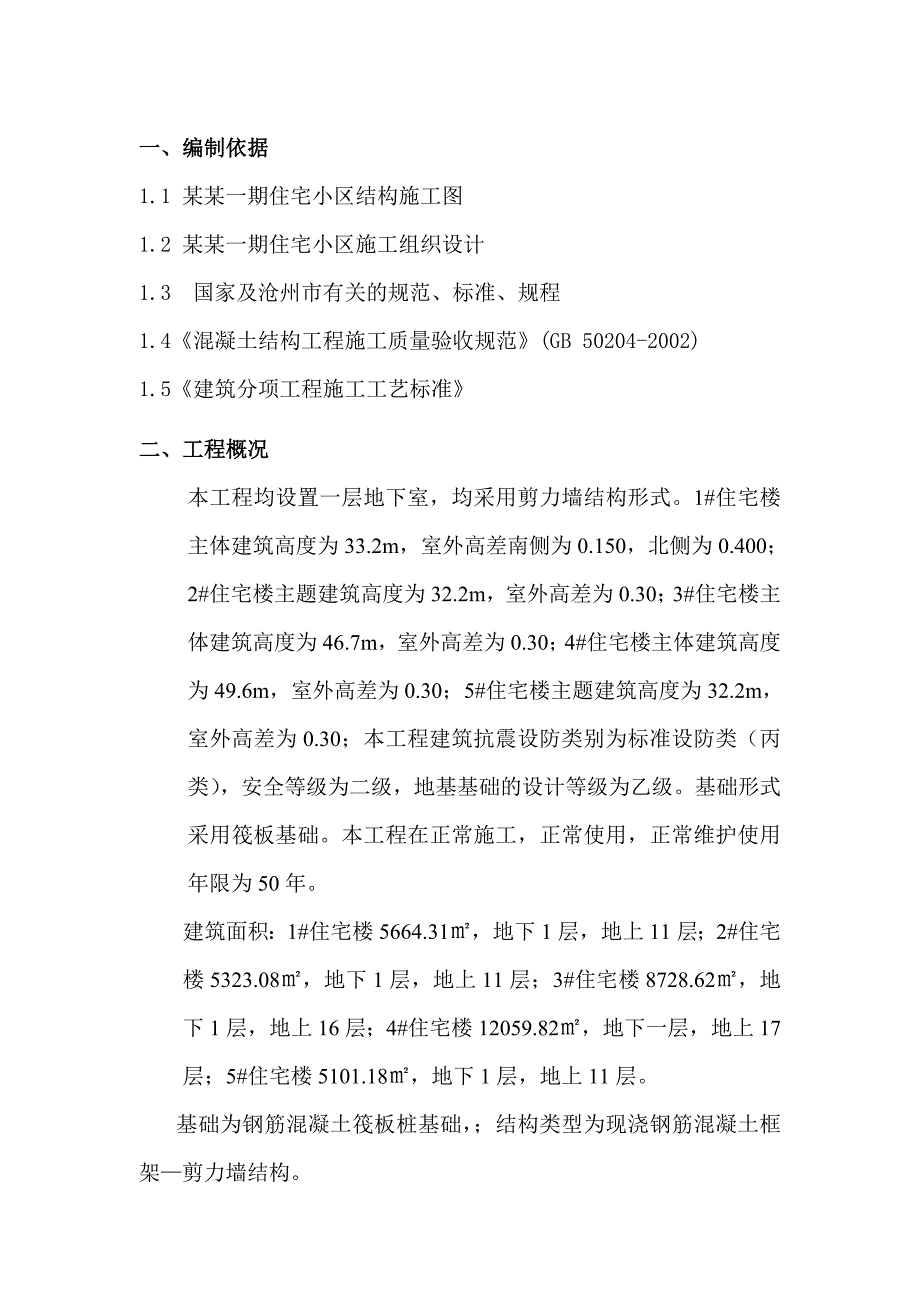

1、一、编制依据1.1 某某一期住宅小区结构施工图1.2 某某一期住宅小区施工组织设计1.3国家及沧州市有关的规范、标准、规程1.4混凝土结构工程施工质量验收规范(GB 50204-2002)1.5建筑分项工程施工工艺标准二、工程概况本工程均设置一层地下室，均采用剪力墙结构形式。1#住宅楼主体建筑高度为33.2m，室外高差南侧为0.150，北侧为0.400；2#住宅楼主题建筑高度为32.2m，室外高差为0.30；3#住宅楼主体建筑高度为46.7m，室外高差为0.30；4#住宅楼主体建筑高度为49.6m，室外高差为0.30；5#住宅楼主题建筑高度为32.2m，室外高差为0.30；本工程建筑抗震设防类
2、别为标准设防类（丙类），安全等级为二级，地基基础的设计等级为乙级。基础形式采用筏板基础。本工程在正常施工，正常使用，正常维护使用年限为50年。建筑面积：1#住宅楼5664.31，地下1层，地上11层；2#住宅楼5323.08，地下1层，地上11层；3#住宅楼8728.62，地下1层，地上16层；4#住宅楼12059.82，地下一层，地上17层；5#住宅楼5101.18，地下1层，地上11层。基础为钢筋混凝土筏板桩基础，；结构类型为现浇钢筋混凝土框架剪力墙结构。三、钢筋工程的施工组织与管理1、钢筋工程的施工由项目部直接由钢筋专业施工班组施工，受项目部的直接管理，施工作业班，应根据工程情况及项目部
3、所给予的进度计划合理配备足够的作业人员，以保证整个进度计划的实施，并应配备钢筋放样员、质量员、安全员、制作组长、绑扎组长及分区块的作业施工组长。钢筋工程承包班长作为本工程的总协调及总调度者，负责与项目部的联系协调，并对整个作业班组全面系统组织调整，并负有与其他工种班组的衔接协调责任。2、项目部应对钢筋作业班组全面系统的管理，钢筋工程承包班长应明确本班下属各管理人员的职、责、权、利，做到分工明确，逐级管理，责任到人的层层管理方法，并应项目部发出的各项指令及要求负责。四、原材料进场1、用于本工程的钢筋原材料必须有钢材质保书，出厂合格证齐全条件下进场，必须分批抽样复检，钢筋原材料进场后应分批，分规格
4、堆放，不得混乱堆放，以便监控使用，每批进入现场的钢筋由材料员和质检员进行验收，认真做好清点，复核工作，对进场的各种规格的钢筋，由质检员根据实际情况取原材料试件和焊接接头送检，试验合格后方可投入使用。2、钢筋必须按照经过审核的翻样清单进行下料加工，并在半成品上挂牌分类堆放、运输、安装绑扎，以免造成混乱，影响安装质量。3、本工程钢筋半成品一律在场内钢筋加工场集中加工，以利于控制加工制作质量，水平筋直径16以下的在加工场内采用电弧对焊连接，直径16以上（含16）的采用螺纹套管连接，垂直钢筋在安装现场采用垂直埋弧电渣压力焊焊接，直径大于16以上（含16）的采用螺纹套管连接，直径小于14的采用绑扎连接，
5、绑扎连接长度为1.4倍锚固长度。机械连接接头必须按每批300个同类接头中取一试件(3件)的进行连接的质量检验，不合格者不得使用，柱梁箍筋制作时必须有135弯钩，平直段长度不小于10d且不少于75mm。4、地下室底板钢筋施工前必须准确地放出轴线，柱、墙、梁弹线后方可进行钢筋施工，以确保钢筋保护层厚度，满足设计和验收规范的要求，柱、墙、板应加设定位筋，并用电焊与板面或梁面钢筋固定，以保证在混凝土浇注过程中不偏位，钢筋锚固长度，焊接长度，搭接长度，数量除按施工图规定外不应按照GB502042002(5.4.4、5.4.5、5.4.6)中的有关规定。梁主筋与箍筋交点，柱垂直钢筋与柱箍筋交点，墙、板双向
6、受力的交点处必须全部用铁丝户户扎牢，不使其在混凝土浇注过程中分离。五、筋工程的质量控制与施工方法1、本工程钢筋半成品一律在场内钢筋加工场集中加工，以利于控制加工制作质量，16以上钢筋采用墩粗直螺纹连接，加工场内做套丝，安装现场进行连接，14以下钢筋采用绑扎接头，搭接长度d（按施工结构图为准），接头间绑扎铁丝不得少于3缚。当现场采用焊接接头时，搭接长度为：单面焊10d，所有接头必须每批200个同类接头中取一试件（3件）的进行焊接质量检验，不合格者不得使用，柱、梁箍筋制作的必须有135弯钩，平直段长度不小于10d且不少于75mm。2、地下室底板、承台、沉井钢筋施工前，必须准确放出轴线和控制边线，柱
7、、墙、梁弹线后方可进行钢筋施工，以确保钢筋保护层厚度，满足设计和施工验收规范的要求，柱、墙、板应加设定位筋，并用电焊与板面或梁面钢筋固定，以保证在混凝土浇筑过程中不偏位，钢筋锚固长度、焊接长度、搭接长度、数量除按图规定外还应符合GB502042002中的有关规定。梁主筋与箍筋交点、柱垂直钢筋与柱箍筋交点，墙、板双向受力的交点处必须全部用铁丝户户扎牢，不使其在混凝土浇筑过程中分离。3、地下室底板和相应的地基梁，按反板、反梁要求，上部纵筋一般在跨中1/3之外连接或锚固在支座内，下部纵筋一般在1/4范围内连接。4、在构件混凝土浇筑过程中，派人专人看护，随时随地对钢筋定位纠偏，尤其保证板内弯距钢筋位置
8、正确，必须按间距1M增加马蹬，保持双层钢筋网之间距离。5、钢筋的弯钩或弯折应符合下列规定、HPB235级钢筋未端应作180弯钩，其弯弧直径不应小于钢筋直径的2.5倍，弯钩的弯后平直部分长度应小于钢筋直径的3倍。、当设计要求钢筋未端需作135弯钩时，HRB335级、HRB400级钢筋的弯弧内直径不应小于钢筋直径的4倍，弯钩的弯后平直部分长度应符合设计要求或规范要求10d。、钢筋制作不大于90弯折时，弯折处的弯弧内直径不应小于钢筋直径的5倍。、按设计要求，梁、柱箍筋必须作135弯钩，其弯钩不得少于主筋的直径，平直部分不得少于箍筋直径的10d。、钢筋加工的形状、尺寸应符合设计要求钢筋加工的允许偏差项
9、目允许偏差受力钢筋顺长度方向全长的净尺寸10弯起钢筋的弯折位置20箍筋内净尺寸5检查数量及方法：用钢尺检查，按每工作班同一类型钢筋，同一加工设备抽查不应小于3件。6、钢筋的接头6.1 钢筋镦粗直螺纹连接、镦粗直螺纹连接的、级钢筋，应符合现行国家标准钢筋混凝土用热轧带肋钢筋GB14991998的规定。、 钢筋应有出厂质量保证书或试验报告。、套筒材料应选用优质45#碳素钢或合金结构钢，其性能质量等应符合国标优质碳素结构GB69988或低合金结构钢GB159188的要求。、套筒材料应有出厂原材料及加工质量保证书或试验报告。套筒基本尺寸（mm）螺纹钢筋公称直径2832套筒外径D4450套筒内径d29.
10、331.8套筒长度L6672螺 距33.53.54、作业条件：a、操作工（包括套丝的工人）必须经专门培训，并经考试合格后方可上岗。b、接头位置应符合规定。c熟悉图纸，对操作工作做好技术交底。、施工操作工艺1、工艺流程：钢筋下料 钢筋套丝 接头单体 钢筋连接 质量检试件试验2、钢筋下料可用钢筋切断机或砂轮锯，不得用气割下料。钢筋下料时，要求钢筋端面与钢筋轴线垂直，端头不得弯曲、不得出现马蹄形。3、钢筋套丝：套丝机必须用水溶性切削冷却润滑液，不得用机油润滑或不加润滑液套丝。钢筋套丝质量必须用牙形规与卡规检查，钢筋的牙形必须与牙形规相吻合，其小端直径必须在卡规上标出的允许误差之内，直螺纹丝扣完整牙数
11、不得小于下表的规定值。直螺纹丝扣完整牙数钢筋直径完整牙数不小于（个）28以下28以上810在操作工人自检的基础上，质检员必须每批抽检3%，且不少于3个，产填写检验记录（见附表1）检查合格的钢筋直螺纹，应立即将其一端拧上塑料保护帽，另一端按规定的力矩值，用扭力扳手拧紧连接套。接头单体试件试验：试件数量：每种规格接头，每300个一批，不足300个也作为一批，每批做3根试件。试件制作：施工作业之前，从施工现场截取工程用的钢筋长300mm若干根，接头单体度件长度不小于600mm。将其一头套成直螺纹，用牙形规和卡规检查直螺纹丝头的加工质量。当其牙形与牙形规吻合，小端下径在卡规上标出的允许误差之内，则判定
12、直螺纹丝头为不合格品，然后再用直螺纹塞规。检查同规格连接套的加工质量。当连接套的大端边缘在直螺纹塞规大端缺口范围内时，连接套为合格口。接头的拧紧力矩值应符合下表的规定值。拧紧的拧紧力矩值钢筋直径（mm）161820222528323640拧紧力矩（NM）118145177216275314343试件的拉伸试验应符合以下要求：屈服强度实测值不小于钢筋的屈服强度标准值。抗拉强度实测值与钢筋屈服强度标准值的比值不小于1.35（异径钢筋接头以径钢筋强度为准）。如有1根试件达不到上述要求值，应再取双倍试件试验。当全部试件合格后，方可进行连接施工。如仍有1根试件不合格，则判定该批连接件不合格，不准使用。填
13、写接头拉伸试验报告（见附表2）钢筋连接：连接套规格与钢筋规格必须一致。连接之前应检查钢筋直螺纹及连接套直螺纹是否完好无损。钢筋直螺纹丝头上如发现杂物或锈蚀，可用钢丝刷清除。将带有连接套的钢筋拧到待接钢筋上，然后按上表规定的力矩值，用力矩扳手拧紧接头。当听到力矩扳手发出“卡塔”响声时，即达到接头的拧紧值。连接水平钢筋时，必须先将钢筋托平对正用手拧进，再按图示操作。连接完的接头必须立即用油漆作上标记，防止漏拧。质量检查：在钢筋连接生产中，操作工人应认真逐个检查接头的外观质量，外露丝扣不得超过1个完整扣。如发现外露丝扣超过1个完整扣，应重拧或查找原因及时消除。不能消除时，应报告有关技术人员作出处理。
14、专职质量检查人员要抽查接头的外观质量，并用力矩扳手抽检接头的拧紧力矩，并填写抽检记录（见附表3）。发现不合格时应及时处理。应注意的质量问题必须分开施工用和检验用的力矩扳手，不能混用，以保证力矩检验值准确。钢筋在套丝前，必须对钢筋规格及外观质量进行检查。如发现钢筋端头弯曲，必须先进行调直处理。钢筋边肋尺寸如超差，要先将端头边肋砸扁方可使用。钢筋套丝，操作前应先调整好定位尺的位置，并按照钢筋规格配以相对应的加工导向套。对于大直径钢筋要分次车削到规定的尺寸，以保证丝扣精度，避免损坏梳刀。对个别经检验不合格的接头，可采用电弧焊贴角焊缝方法补强，但其焊缝高度和厚度应由施工、设计、监理人员共同确定，持有焊
15、工考试合格证的人员才能施焊。直螺纹接头施工应由具有资质证明的专门施工队伍承包施工。、质量检验标准（1）、保证项目钢筋的品种和质量必须符合设计要求和有关标准的规定。检验方法：检查出厂质量证明书和试验报告单。（2）、连接套的规格和质量必须符合要求。检验方法：检查产品合格证。（3、）接头的强度必须合格。每种规格接头，每300个为一批，不足300个也作为一批，每批做3根试件作拉力试验。检验方法：检查接头拉伸试验报告。（4）、接头拧紧力矩值的抽检必须合格。梁、柱构件：每个构件抽检验1个接头。板、墙、基础底板：一个楼层每100个接头为一批，不足100个也作为一批，每批抽验3个接头。抽查接头的拧紧力矩值必须全部合格。如有1个构件中的1个接头达不到规定的拧紧力矩值，则该构件的接头必须全部逐个拧到规定的力矩值。检验方法：检查直螺纹钢筋接头施工抽检记录。（5）、钢筋的规格、接头的位置、同一区段内有接头钢筋面积的百分比，必须符合设计要求和施工规范的规定。检验方法：观察或尺量检查。（6）、一般项目工程名
