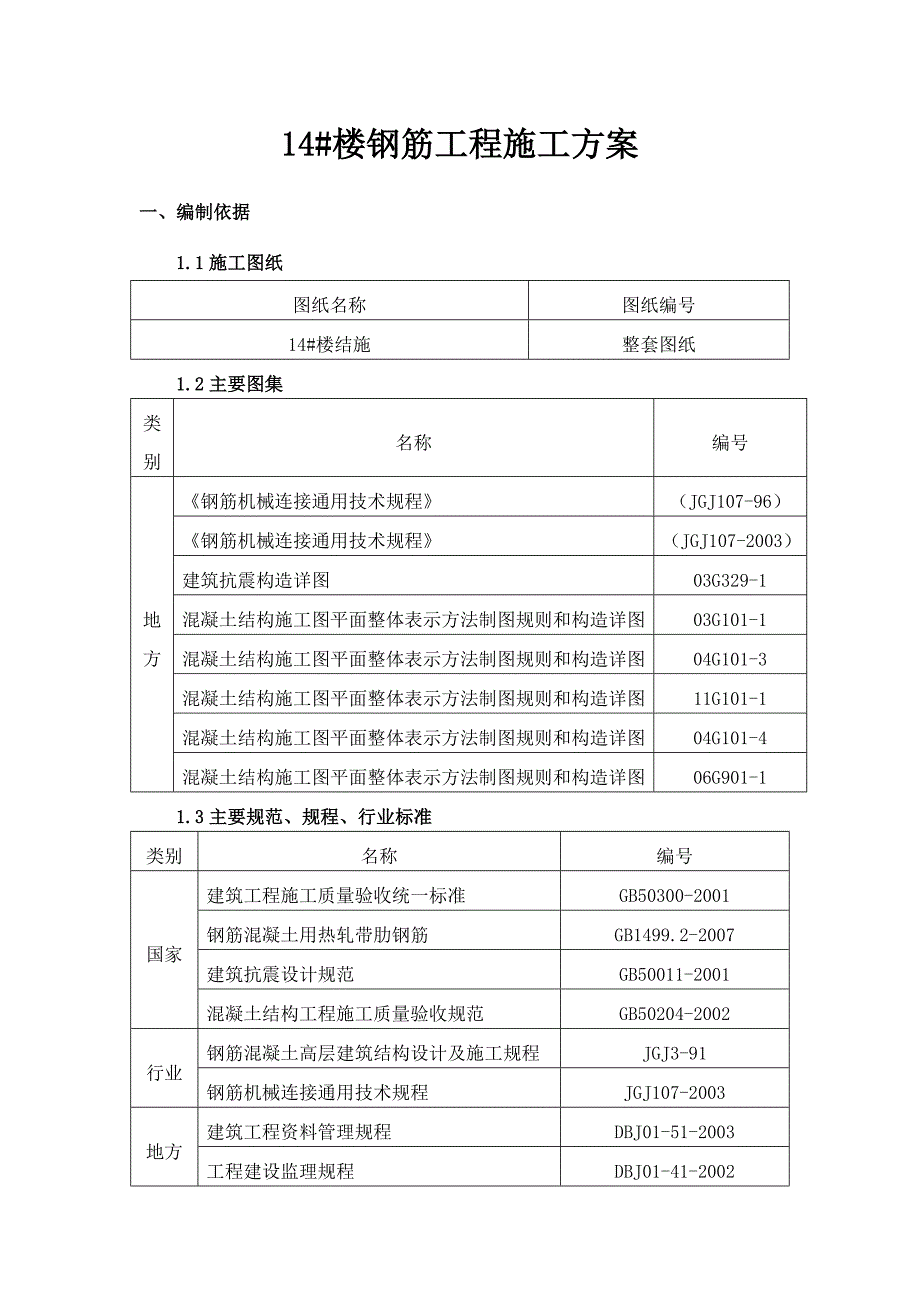

1、14#楼钢筋工程施工方案图纸名称图纸编号14#楼结施整套图纸一、编制依据1.1施工图纸1.2主要图集类别名称编号地方钢筋机械连接通用技术规程（JGJ107-96）钢筋机械连接通用技术规程（JGJ107-2003）建筑抗震构造详图03G329-1混凝土结构施工图平面整体表示方法制图规则和构造详图03G101-1混凝土结构施工图平面整体表示方法制图规则和构造详图04G101-3混凝土结构施工图平面整体表示方法制图规则和构造详图11G101-1混凝土结构施工图平面整体表示方法制图规则和构造详图04G101-4混凝土结构施工图平面整体表示方法制图规则和构造详图06G901-11.3主要规范、规程、行业
2、标准类别名称编号国家建筑工程施工质量验收统一标准GB50300-2001钢筋混凝土用热轧带肋钢筋GB1499.2-2007建筑抗震设计规范GB50011-2001混凝土结构工程施工质量验收规范GB50204-2002行业钢筋混凝土高层建筑结构设计及施工规程JGJ3-91钢筋机械连接通用技术规程JGJ107-2003地方建筑工程资料管理规程DBJ01-51-2003工程建设监理规程DBJ01-41-20021.4其它（1）某某市见证取样和送检制度的规定；（2）工程图纸会审记录及有关洽商记录；（3）某某市建筑工程施工安全操作规程；（4）建筑施工手册（第四版）；二、工程概述2.1与本方案历关的结构设

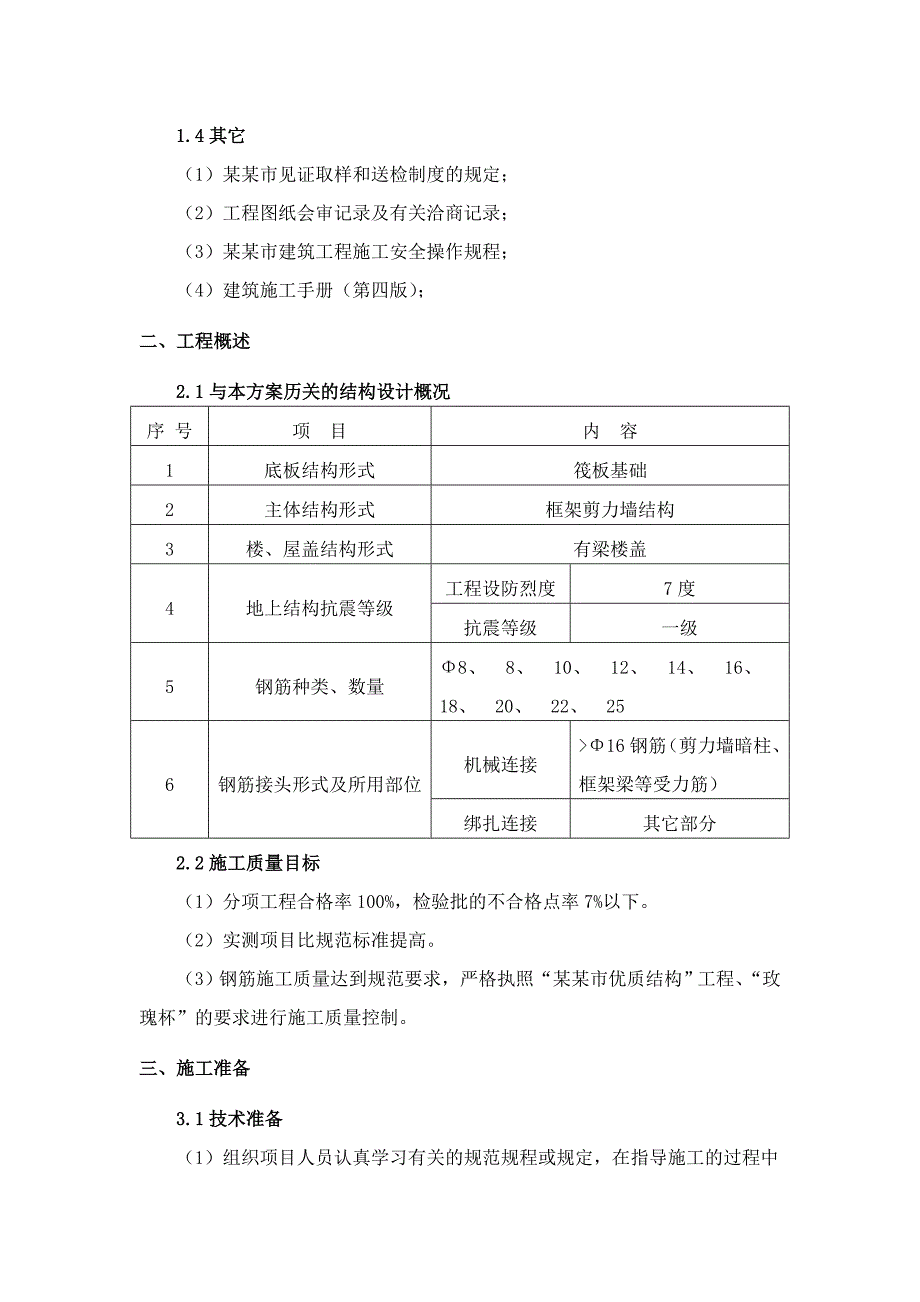

3、计概况序 号项 目内 容1底板结构形式筏板基础2主体结构形式框架剪力墙结构3楼、屋盖结构形式有梁楼盖4地上结构抗震等级工程设防烈度7度抗震等级一级5钢筋种类、数量8、8、10、12、14、16、18、20、22、256钢筋接头形式及所用部位机械连接16钢筋（剪力墙暗柱、框架梁等受力筋）绑扎连接其它部分2.2施工质量目标（1）分项工程合格率100%，检验批的不合格点率7%以下。（2）实测项目比规范标准提高。（3）钢筋施工质量达到规范要求，严格执照“某某市优质结构”工程、“玫瑰杯”的要求进行施工质量控制。三、施工准备3.1技术准备（1）组织项目人员认真学习有关的规范规程或规定，在指导施工的过程中做

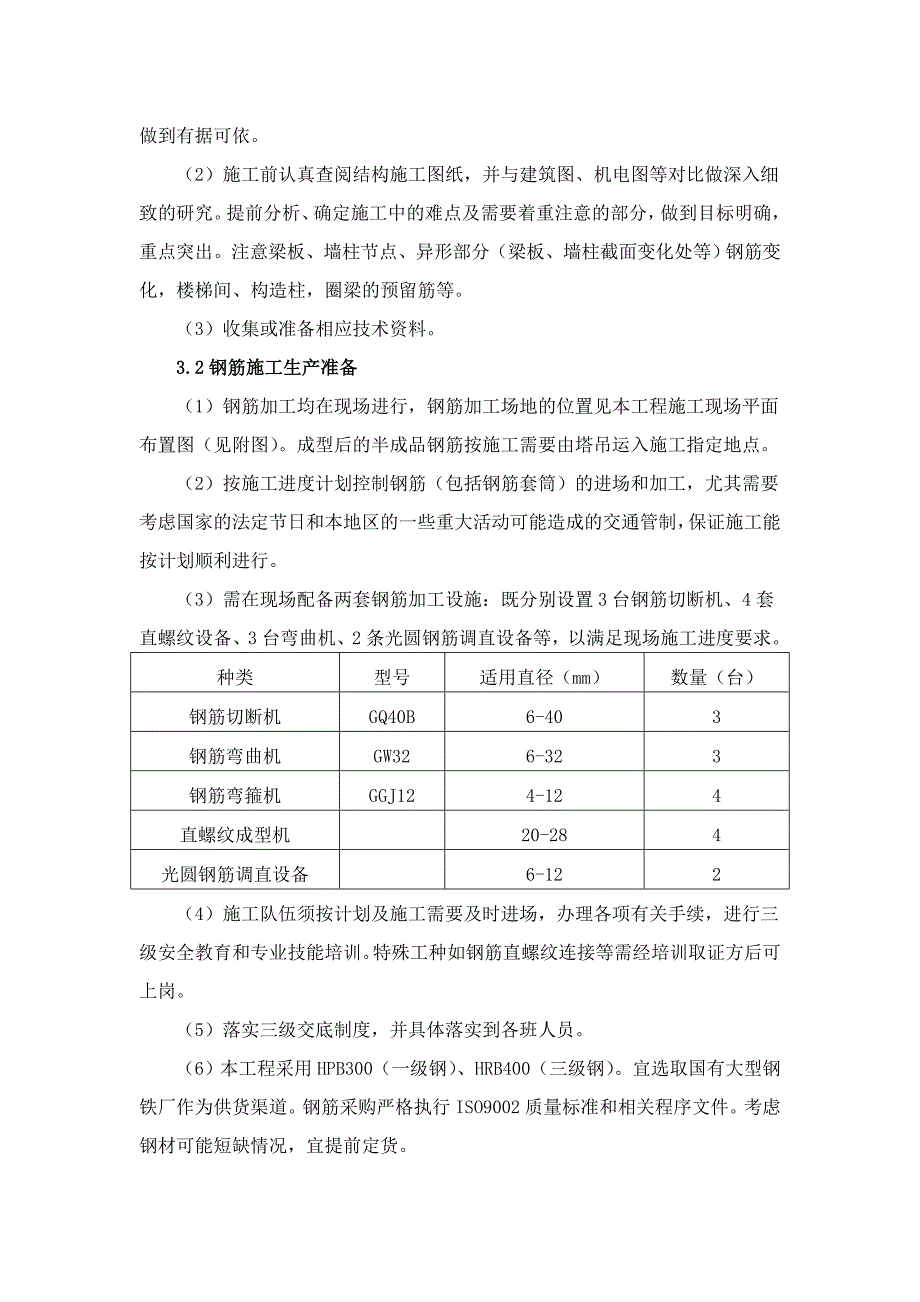

4、到有据可依。（2）施工前认真查阅结构施工图纸，并与建筑图、机电图等对比做深入细致的研究。提前分析、确定施工中的难点及需要着重注意的部分，做到目标明确，重点突出。注意梁板、墙柱节点、异形部分（梁板、墙柱截面变化处等）钢筋变化，楼梯间、构造柱，圈梁的预留筋等。（3）收集或准备相应技术资料。3.2钢筋施工生产准备（1）钢筋加工均在现场进行，钢筋加工场地的位置见本工程施工现场平面布置图（见附图）。成型后的半成品钢筋按施工需要由塔吊运入施工指定地点。（2）按施工进度计划控制钢筋（包括钢筋套筒）的进场和加工，尤其需要考虑国家的法定节日和本地区的一些重大活动可能造成的交通管制，保证施工能按计划顺利进行。（3
5、）需在现场配备两套钢筋加工设施：既分别设置3台钢筋切断机、4套直螺纹设备、3台弯曲机、2条光圆钢筋调直设备等，以满足现场施工进度要求。种类型号适用直径（mm）数量（台）钢筋切断机GQ40B6-403钢筋弯曲机GW326-323钢筋弯箍机GGJ124-124直螺纹成型机20-284光圆钢筋调直设备6-122（4）施工队伍须按计划及施工需要及时进场，办理各项有关手续，进行三级安全教育和专业技能培训。特殊工种如钢筋直螺纹连接等需经培训取证方后可上岗。（5）落实三级交底制度，并具体落实到各班人员。（6）本工程采用HPB300（一级钢）、HRB400（三级钢）。宜选取国有大型钢铁厂作为供货渠道。钢筋采购
6、严格执行ISO9002质量标准和相关程序文件。考虑钢材可能短缺情况，宜提前定货。四、钢筋原材质量控制范围4.1钢筋原材质量控制流程图钢筋进场计划审核公司物资部材料员收集资料验收批量填写试验委托单试验员按规定现场随机取样、复试填写材料报验单报监理公司投入使用钢筋工种技术项目物资部质检员、材料员 甲方、监理各种资料技术部存档4.2进场钢筋验收与检验（1）进场热扎光圆钢筋必须符合普通低碳钢热圆盘条（GB701-1997）和钢筋混凝土用热扎光圆钢筋（GB13013）的规定；进场热扎带肋钢筋必须符合钢筋混凝土用热扎带肋钢筋（GB1499）的规定。（2）进场钢筋须具有出厂合格证或试验报告单，钢筋表面或每盘
7、钢筋须有标志。（3）钢筋进入施工现场时须按炉罐（批）号及直径分批检验（每批由同牌号、同冶炼方法的不同炉罐呈组成混合批，但每批不多于6个炉罐号。每炉罐号含碳量之差不得大于0.02%，含锰量之差不大于0.15%）。检验内容包括查对标志，外观检查，并按现行国家有关标准的规定抽取试样评估机械性能试验、焊接试验及机械连接试验，合格的钢筋方能使用，不合格的钢筋要及时退出场。在钢筋的使用过程中如发现钢筋脆断、焊接性能不良或机械性能显著不正常时，须立即停止使用，并须进行化学成分分析，确认合格后才能继续使用。1）钢筋外观检查：每批钢筋中抽取5%进行外观检查。钢筋表面不得有裂纹、折叠、结疤、耳子、分肋及夹杂。允许
8、有压痕及局部有凸块、凹块、划痕、麻面，但其沉度或高度（从实际尺寸算起）不得大于0.2mm，带肋钢筋表面凸块不得超过横肋高度，钢筋表面其它缺陷的深度和高度不得大于所在部位尺寸的允许偏差。每根钢筋的弯曲度不应大于4mm。2）力学性能检查：从每批钢筋中任取两根钢筋，每根取两个试样分别进行抗拉强度b、冷弯性能检验。如有一项试验结果不符合要求，则从同一批中另取双倍数量的试样重作各项试验。如仍有一个试样不合格，则该批钢筋为不合格品，不得使用。原材复试见证取样数必须总试验数的30%。计算钢筋强度采用公称横截面面积。拉伸、冷弯、反弯试验试样不允许进行车削加工。4.3钢筋的存放与运输（1）钢筋的存放要按照施工现
9、场总平面图存放，且采用毡布进行覆盖，严防雨淋、雪覆。（2）钢筋堆放场地须平整夯实，铺砖或做混凝土硬化，并有良好的排水措施，本工程在地下室顶板上设置200*300*L的C20砼条梁，用于钢筋原材料的堆放。（3）成品、半成品钢筋临时堆放时要用木方或钢管将钢筋垫高，离地高度不小于20为宜，以防锈蚀或污染，钢筋存放或加工场地要遮盖防雨。（4）钢筋存放须按品种，规格分区堆放整齐。每垛钢筋须立标签，每捆（盘）钢筋上须扎有标牌。标签和标牌须有钢筋的品种，等级，直径，技术证书编号及数量等。（5）半成品钢筋运输时要采取相应措施避免钢筋在运输或装卸过程中变形。五、钢筋施工要求5.1施工放样钢筋加工前，由配筋人员依
10、据结构施工图，规范要求，施工方案及有关洽商对各种构件的每各规格钢筋放样并填写钢筋配料单，钢筋配料单中注明钢筋规格，形状，长度，数量，应用部位等，钢筋配料单经技术负责人复查审核，签定认可后，方可进行加工。5.2钢筋配料5.2.1钢筋下料（1）直筋下料长度=构件长度-保护层厚度+（弯钩增加长度）+（接头连接长度）-钢筋弯曲调整值。（2）弯起筋下料长度=直段长度+弯起平直段长度-钢筋弯曲调整值+弯钩增长长度。（3）箍筋下料长度+箍筋周长+弯钩平直段长度+加箍筋调整值+2弯钩长度。5.2.2钢筋弯曲调整值表钢筋弯曲角度30456090135钢筋弯曲调整值0.35d0.5d0.85d2d2.5d5.2.
