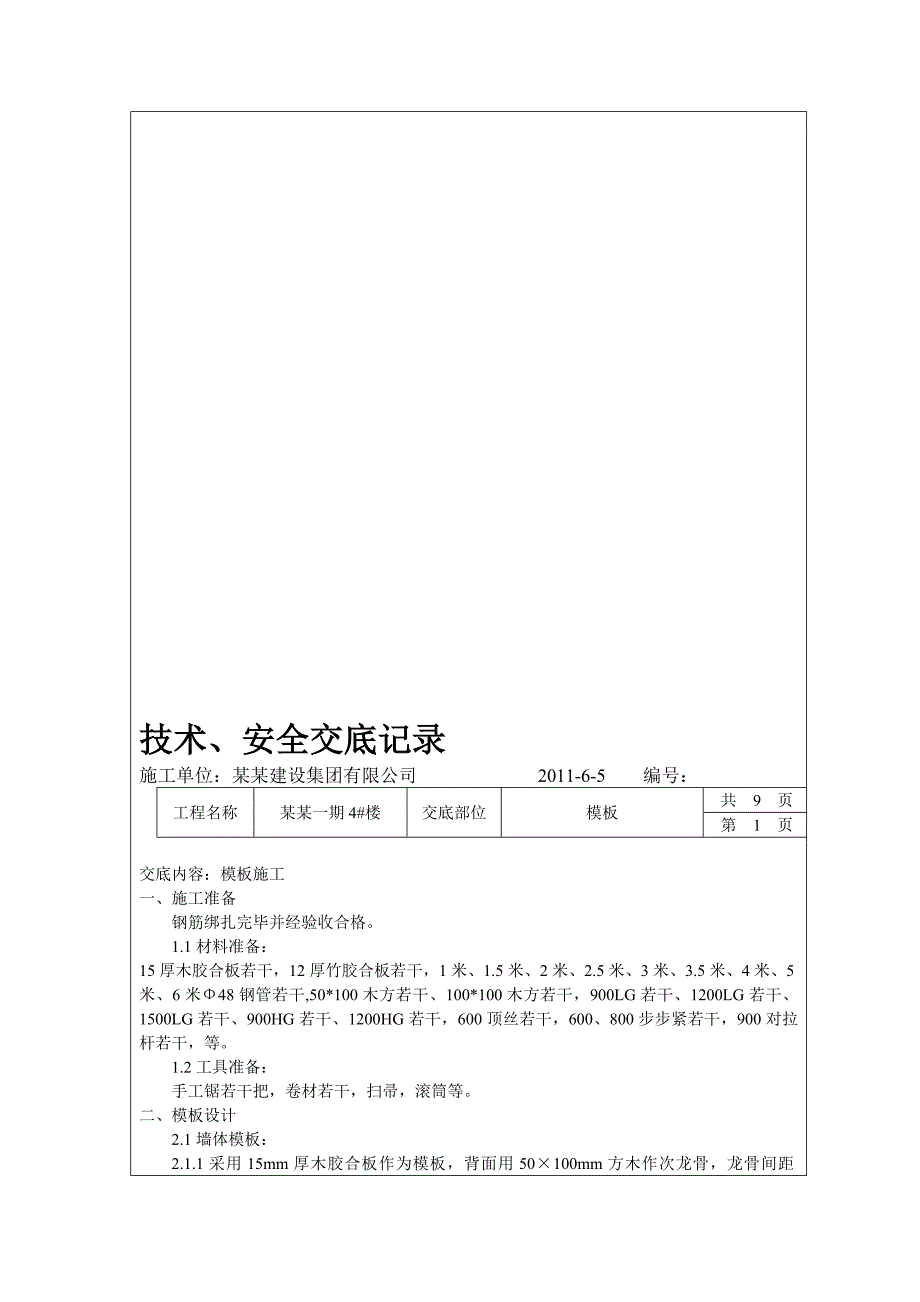

1、技术、安全交底记录施工单位：某某建设集团有限公司 2011-6-5编号：工程名称某某一期4#楼交底部位模板共9页第1页交底内容：模板施工一、 施工准备钢筋绑扎完毕并经验收合格。1.1材料准备：15厚木胶合板若干，12厚竹胶合板若干，1米、1.5米、2米、2.5米、3米、3.5米、4米、5米、6米48钢管若干,50*100木方若干、100*100木方若干，900LG若干、1200LG若干、1500LG若干、900HG若干、1200HG若干，600顶丝若干，600、800步步紧若干，900对拉杆若干，等。1.2工具准备：手工锯若干把，卷材若干，扫帚，滚筒等。二、模板设计2.1墙体模板：2.1.1采

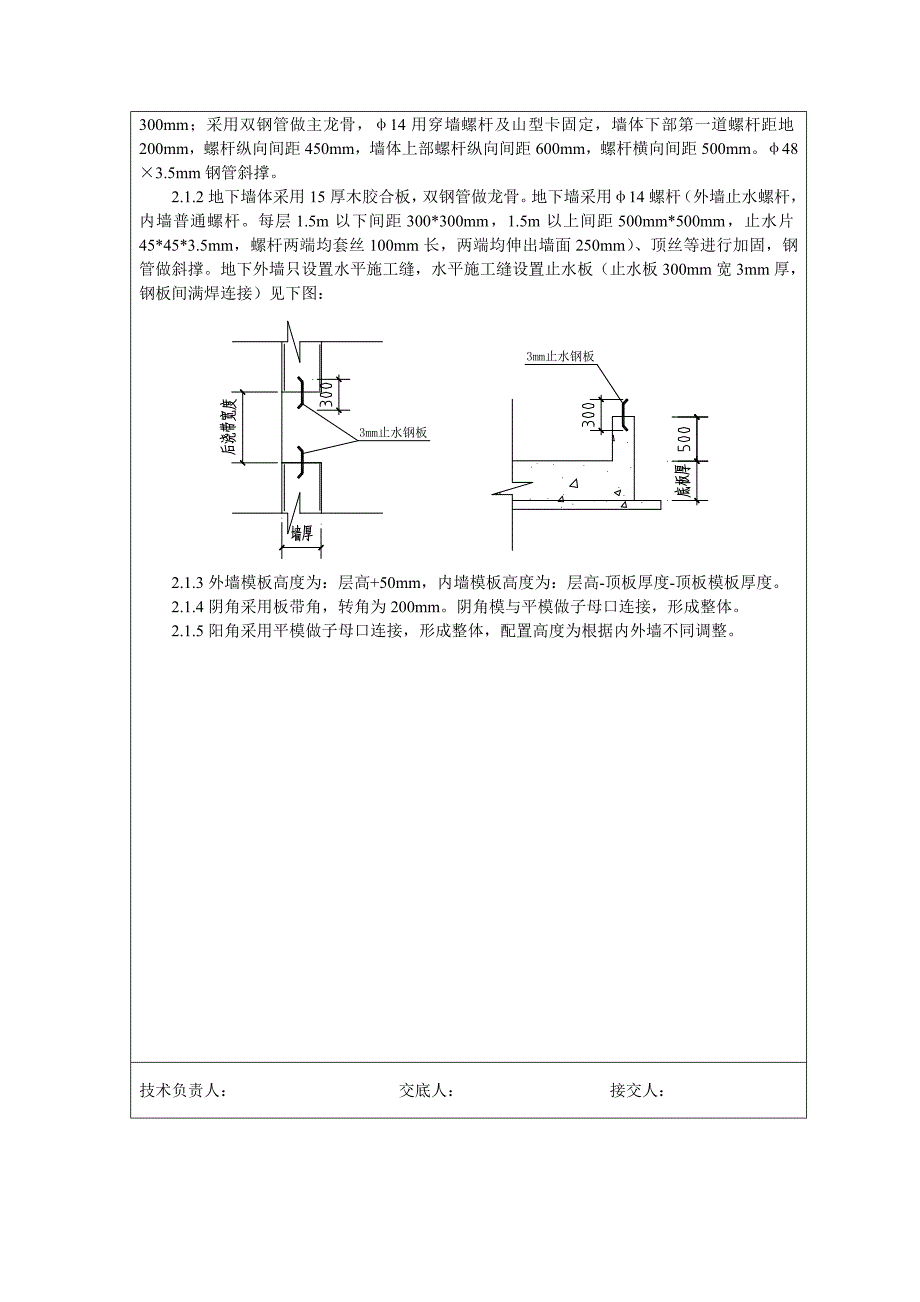

2、用15mm厚木胶合板作为模板，背面用50100mm方木作次龙骨，龙骨间距300mm；采用双钢管做主龙骨，14用穿墙螺杆及山型卡固定，墙体下部第一道螺杆距地200mm，螺杆纵向间距450mm，墙体上部螺杆纵向间距600mm，螺杆横向间距500mm。483.5mm钢管斜撑。2.1.2地下墙体采用15厚木胶合板，双钢管做龙骨。地下墙采用14螺杆（外墙止水螺杆，内墙普通螺杆。每层1.5m以下间距300*300mm，1.5m以上间距500mm*500mm，止水片45*45*3.5mm，螺杆两端均套丝100mm长，两端均伸出墙面250mm）、顶丝等进行加固，钢管做斜撑。地下外墙只设置水平施工缝，水平施工缝
3、设置止水板（止水板300mm宽3mm厚，钢板间满焊连接）见下图：2.1.3外墙模板高度为：层高+50mm，内墙模板高度为：层高-顶板厚度-顶板模板厚度。2.1.4阴角采用板带角，转角为200mm。阴角模与平模做子母口连接，形成整体。2.1.5阳角采用平模做子母口连接，形成整体，配置高度为根据内外墙不同调整。技术负责人：交底人：接交人：技术、安全交底记录施工单位：某某建设集团有限公司 2011-6-5 编号：工程名称某某一期4#楼交底部位模板共9页第2页交底内容：模板施工2.1.6门窗洞模采用木胶合板、方木加工定型模板，以保证混凝土外观效果。门窗洞口跨度小于或等于1.2m时使用木方对撑；大于1.

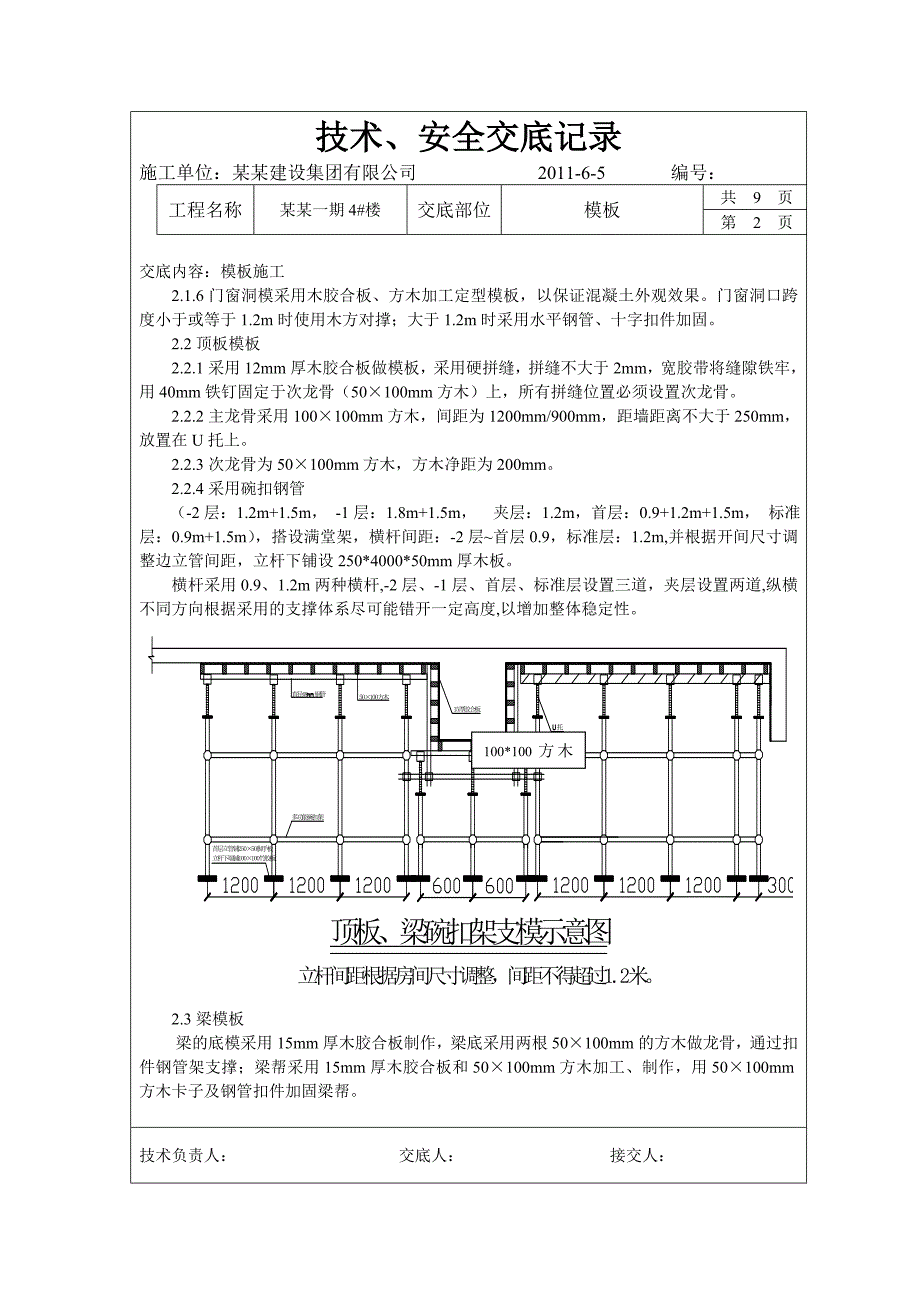

4、2m时采用水平钢管、十字扣件加固。2.2顶板模板2.2.1采用12mm厚木胶合板做模板，采用硬拼缝，拼缝不大于2mm，宽胶带将缝隙铁牢，用40mm铁钉固定于次龙骨（50100mm方木）上，所有拼缝位置必须设置次龙骨。2.2.2主龙骨采用100100mm方木，间距为1200mm/900mm，距墙距离不大于250mm，放置在U托上。2.2.3次龙骨为50100mm方木，方木净距为200mm。2.2.4采用碗扣钢管（-2层：1.2m+1.5m， -1层：1.8m+1.5m， 夹层：1.2m，首层：0.9+1.2m+1.5m， 标准层：0.9m+1.5m），搭设满堂架，横杆间距：-2层首层0.9，标准
5、层：1.2m,并根据开间尺寸调整边立管间距，立杆下铺设250*4000*50mm厚木板。横杆采用0.9、1.2m两种横杆,-2层、-1层、首层、标准层设置三道，夹层设置两道,纵横不同方向根据采用的支撑体系尽可能错开一定高度,以增加整体稳定性。100*100方木方木2.3梁模板梁的底模采用15mm厚木胶合板制作，梁底采用两根50100mm的方木做龙骨，通过扣件钢管架支撑；梁帮采用15mm厚木胶合板和50100mm方木加工、制作，用50100mm方木卡子及钢管扣件加固梁帮。技术负责人：交底人：接交人：技术、安全交底记录施工单位：某某建设集团有限公司 2011-6-5编号：工程名称某某一期4#楼交底
6、部位模板共9页第3页交底内容：模板施工2.4楼梯模板平台梁和平台板模板的构造与顶板、梁模板相同，楼梯段模板是由底模、搁栅、牵杠、牵杠撑、外帮板、踏步侧板、反三角木等组成。梯段侧板的宽度至少要等于梯段板厚及踏步高，长度按梯段长度确定。反三角木是由若干三角木块钉在方木上，三角木块两直角边长分别各等于踏步的高和宽，方木断面为4080mm。每一梯段反三角木至少要配一块，楼梯较宽时可多配。反三角木用横楞及立木支吊。吊踏步板时，装修面层按30mm厚考虑。底模采用12mm木胶合板，龙骨采用4080mm方木，间距300mm，支撑采用钢管、十字扣件。技术负责人：交底人：接交人：技术、安全交底记录施工单位：某某建
7、设集团有限公司 2011-6-5编号：工程名称某某一期4#楼交底部位模板共9页第4页交底内容：模板施工三、施工工艺3.1模板安装工艺流程：3.1.1墙体模板：准备工作外架搭设找平放线墙体钢筋绑扎、水电预埋件安装钢筋隐检及水电隐检安装门窗洞口模板安内墙模板安装电梯井模板安外墙内侧模板安外墙外侧模板模板验收开盘鉴定浇筑混凝土并留取试块拆模、清理、养护楼梯、楼板模板施工。3.1. 2柱模板：测量放线 钢筋绑扎模板安装浇筑混凝土养护、拆模。3.1.3顶板模板：立杆、横杆安装 U托调整 主龙骨安装次龙骨安装面板拼装。3.1.4楼梯模板：测量放线立杆安装主龙骨安装次龙骨安装胶合板安装模板预检下铁钢筋安装水
8、电埋件安装上铁钢筋安装钢筋隐检/水电隐检开盘鉴定浇筑混凝土养护、清理。3.2模板拆除工艺流程：墙模拆除同条件报告合格顶模及楼梯模板拆除。四、 具体施工4.1模板安装：4.1.1墙体模板：（1）按照放出的洞口边线，安装洞口模板，并临时固定，防止模板滑倒。（2）将模板材料按照对应部位吊至墙体附近，然后进行现场拼装，模板的拼缝处必须放置方木并钉牢，其它方木龙骨与模板尽量少用钉子连接，在上部、下部、中部固定即可，以方便拆模。在两侧模板拼装完成后，根据墙体控制线（一般为50cm控制线）调整模板，然后穿对拉螺栓及套管，套管两端出墙面50mm，再加水平钢管并拧紧螺栓。技术负责人：交底人：接交人：技术、安全交
9、底记录施工单位：某某建设集团有限公司 2011-6-5编号：工程名称某某一期4#楼交底部位模板共9页第5页交底内容：模板施工4.1.2柱模板：模板面板采用15mm厚木胶合板，配模高度为梁底高度向上50mm，拼缝处刨平，拼接时夹海绵条挤紧，龙骨都采用50100mm方木，方木净距200mm，柱箍采用双钢管，第一道柱箍距地200mm，柱箍间距为500mm，柱箍在柱两侧用14对拉螺栓将柱箍拉紧，对拉螺栓竖向间距与柱箍对应。柱每边均设斜撑，斜撑采用483.5mm钢管,每侧上、中、下各设置1道，每道2根。4.1.3顶板模板：（1）楼板支撑采用碗扣式钢管支撑体系，主龙骨为100100mm方木，放置在U托上，
10、根据楼板标高进行调平；次龙骨为50100mm方木，方木间距为300mm，四周的模板与墙体模板的边龙骨用钉子固定好。（2）跨度4m时按照1.5/1000起拱。木胶合板模板直接拼缝，保证拼缝严密，板面平整、标高准确，和墙体交接处加海面条，防止漏浆。（3）测量人员在墙体钢筋上弹出板底标高500mm控制线，作为铺设楼板模板的依据，便于控制顶板模板的标高。4.1.4楼梯模板：（1）楼梯底板模板采用木龙骨、木胶合板加扣件式钢管架的支撑体系，在楼梯踏步两端沿楼梯方向铺四根通长的方木作为次龙骨，次龙骨净距200mm。主龙骨以垂直于次龙骨的方向布置，间距900mm，用竖向立杆和横向短钢管加卡子锁紧顶住次龙骨。（
11、2）楼梯踏步模板采用50100mm方木和15厚木胶合板制作定型踏步模板，背部用50100mm木方加以连接固定。（3）住宅楼梯楼层休息平台的施工缝留设在上跑楼梯起步位置后退1/3平台宽度处。五、质量标准5.1墙体模板（1）模板的下口及模板与角模接缝处要严实、平直，不得漏浆。模板接缝处，接缝的最大宽度不应超过2mm，接缝部位不得有错台现象。模板与混凝土的接触面应清理干净、平整，并用水泥砂浆或自粘海绵条堵缝严密。（2）允许偏差如下表： 技术负责人：交底人：接交人：技术、安全交底记录施工单位：某某建设集团有限公司 2011-6-5编号：工程名称某某一期4#楼交底部位模板共9页第6页交底内容：模板施工墙
12、模板安装允许偏差项 目允许偏差（mm）备注墙、轴线位移5尺检底模上表面标高5墙、截面尺寸+4、-5每层垂直62m靠尺检查表面平整度5 5.2柱模板柱模板安装允许偏差 序号项 目允许偏差（mm）检查方法1柱轴线位置偏移5尺量检查2标高5用水准仪或拉线和尺量检查3层高垂直度6用靠尺及塞尺检查4柱顶梁位置（梁口留设）梁底标高5用水准仪或拉线和尺量检查梁尺寸+4、-5尺量5.3顶板模板顶板模板安装允许偏差项 目允许偏差（mm）相邻两板表面高低差2表面平整（2m以上）5底模上表面标高5技术负责人：交底人：接交人：技术、安全交底记录施工单位：某某建设集团有限公司 2011-6-5编号：工程名称某某一期4#
13、楼交底部位模板共9页第7页交底内容：模板施工六、 模板拆除6.1墙体模板拆除6.1.1在常温下，墙体模板拆除要根据现场同条件养护试块的强度确定，当试块完全凝固并且已经达到一定强度时由试验员通知，施工人员方可进行模板的拆除工作，墙体混凝土强度必须达到1.2Mpa后方可拆除模板。6.1.2模板拆除顺序与安装模板顺序相反，先外墙后内墙，先拆外墙外侧模板，再拆除内侧模板，先墙模板后洞口模。6.1.3洞口模的拆除：洞口模板拆除时极易破坏成型的洞口阳角，在拆除洞口模板的时候先用撬棍在模板下口将模板撬动，将洞口模脱出，切记不可用大锤直接砸。6.1.4对破损的模板要及时修理，以备下一区段使用。6.2顶板、楼梯模板拆除顶板的模板拆除必须依据同条件养护的试块强度确定，具体拆模时间由项目试验员书面通知并留下记录,不同形式板的拆除强度要求如下：序号部位跨度条件备注1板2m砼强度必须达50%以同条件养护试块抗压强度为准2m，8m砼强度必须达75%8m砼强度必须达100%2梁8m砼强度必须达75%8m砼强度必须达100%3悬挑构件砼强度必须达100%6.3模板的维护和管理各部位使用的模板拆除后及时清理、修补，对不能使用的材料及时更换，七、质量通病防治7.1轴线位移7.1.1墙柱模根部和顶部有固定，发生偏差点后认真校正,避免造成
