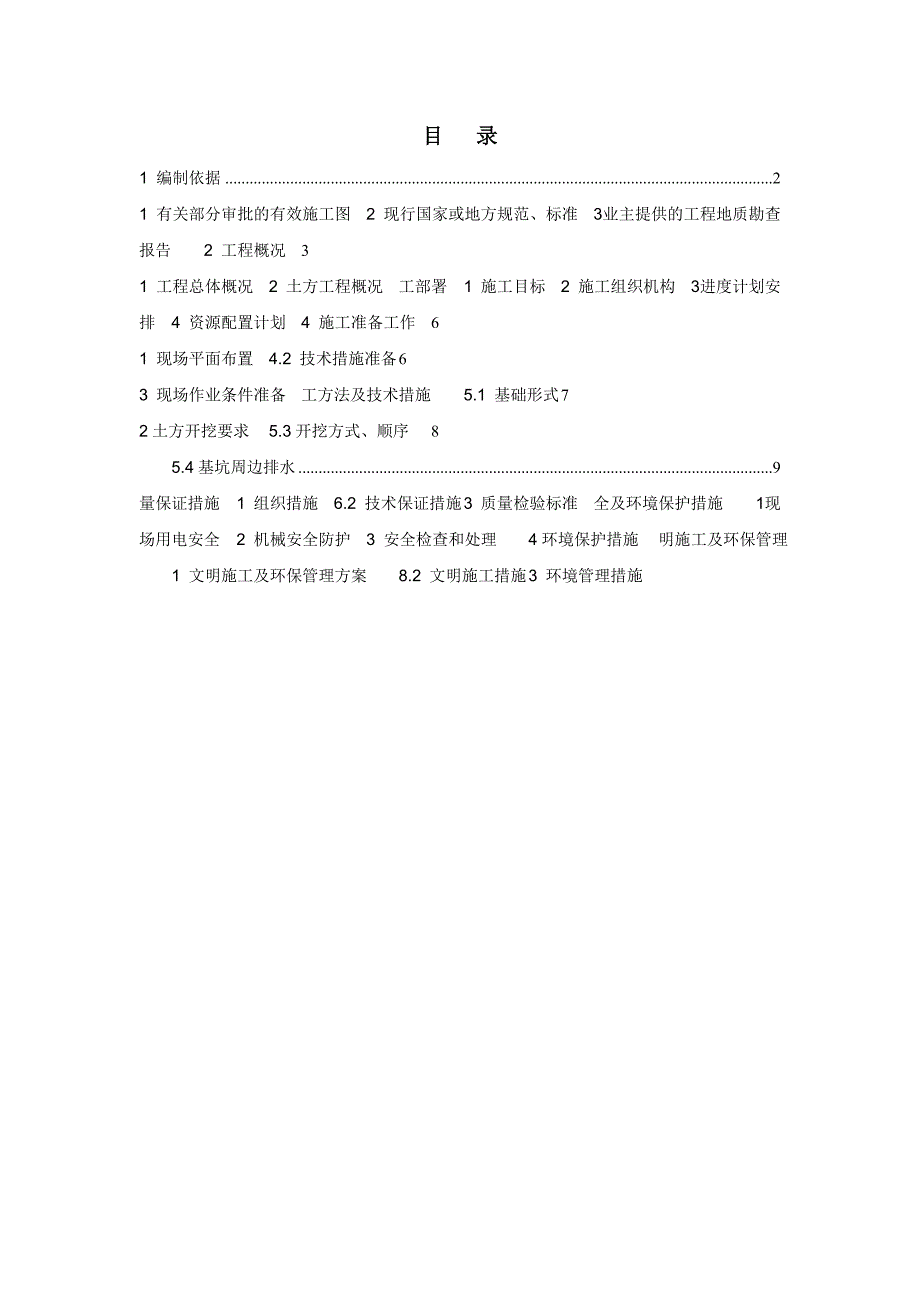

1、目 录1 编制依据21 有关部分审批的有效施工图2 现行国家或地方规范、标准3 业主提供的工程地质勘查报告2 工程概况31 工程总体概况2 土方工程概况工部署1 施工目标2 施工组织机构3 进度计划安排4 资源配置计划4 施工准备工作61 现场平面布置4.2 技术措施准备63 现场作业条件准备工方法及技术措施5.1 基础形式72土方开挖要求5.3开挖方式、顺序85.4基坑周边排水9量保证措施1 组织措施6.2 技术保证措施3 质量检验标准全及环境保护措施1 现场用电安全2 机械安全防护3 安全检查和处理4环境保护措施明施工及环保管理1 文明施工及环保管理方案8.2 文明施工措施3 环境管理措施

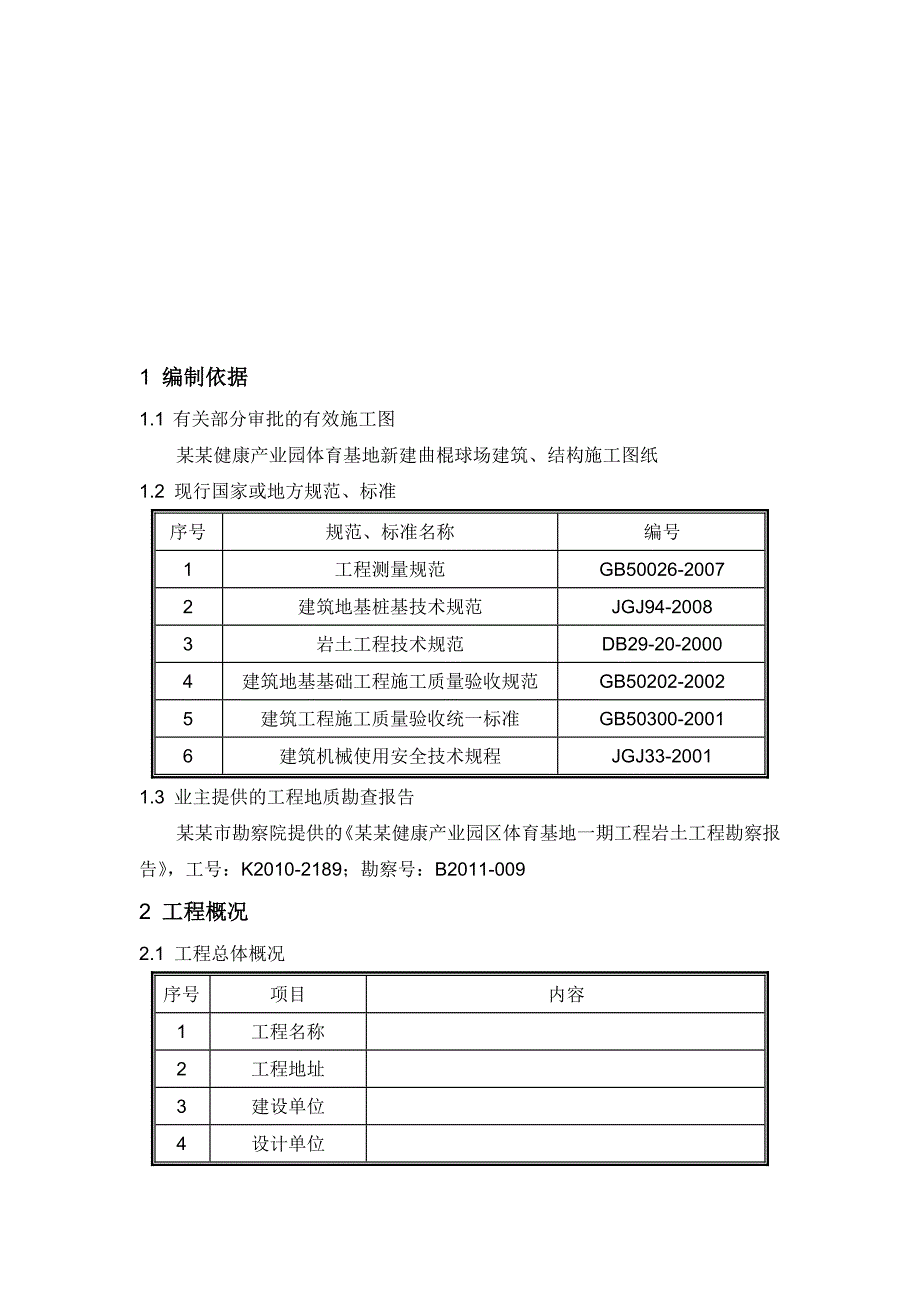

2、1 编制依据1.1 有关部分审批的有效施工图某某健康产业园体育基地新建曲棍球场建筑、结构施工图纸1.2 现行国家或地方规范、标准序号规范、标准名称编号1工程测量规范GB50026-20072建筑地基桩基技术规范JGJ94-20083岩土工程技术规范DB29-20-20004建筑地基基础工程施工质量验收规范GB50202-20025建筑工程施工质量验收统一标准GB50300-20016建筑机械使用安全技术规程JGJ33-20011.3 业主提供的工程地质勘查报告某某市勘察院提供的某某健康产业园区体育基地一期工程岩土工程勘察报告，工号：K2010-2189；勘察号：B2011-0092 工程概况2

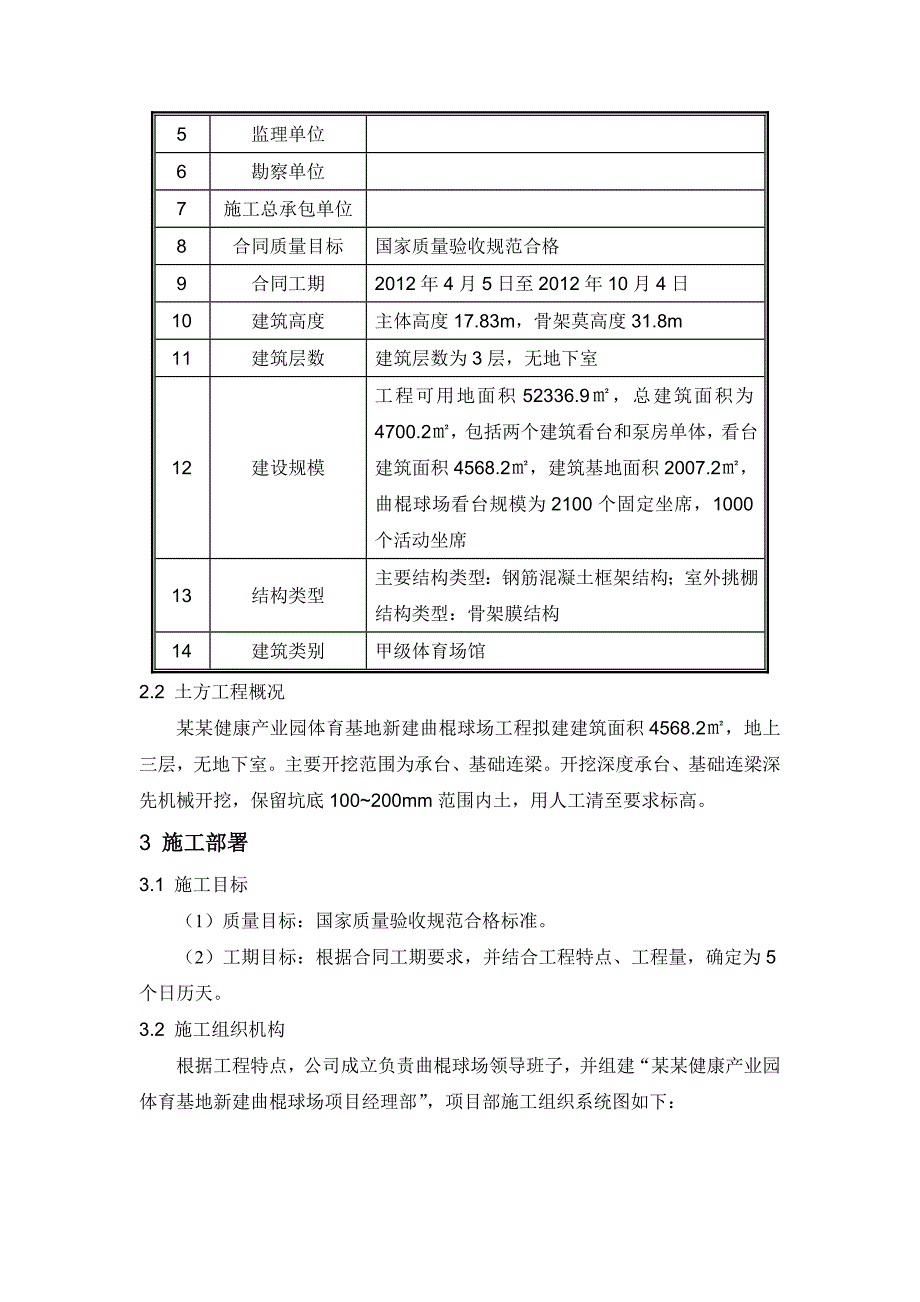

3、.1 工程总体概况序号项目内容1工程名称2工程地址3建设单位4设计单位5监理单位6勘察单位7施工总承包单位8合同质量目标国家质量验收规范合格9合同工期2012年4月5日至2012年10月4日10建筑高度主体高度17.83m，骨架莫高度31.8m11建筑层数建筑层数为3层，无地下室12建设规模工程可用地面积52336.9，总建筑面积为4700.2，包括两个建筑看台和泵房单体，看台建筑面积4568.2，建筑基地面积2007.2，曲棍球场看台规模为2100个固定坐席，1000个活动坐席13结构类型主要结构类型：钢筋混凝土框架结构；室外挑棚结构类型：骨架膜结构14建筑类别甲级体育场馆2.2 土方工程概
4、况某某健康产业园体育基地新建曲棍球场工程拟建建筑面积4568.2，地上三层，无地下室。主要开挖范围为承台、基础连梁。开挖深度承台、基础连梁深先机械开挖，保留坑底100200mm范围内土，用人工清至要求标高。3 施工部署3.1 施工目标（1）质量目标：国家质量验收规范合格标准。（2）工期目标：根据合同工期要求，并结合工程特点、工程量，确定为5个日历天。3.2 施工组织机构根据工程特点，公司成立负责曲棍球场领导班子，并组建“某某健康产业园体育基地新建曲棍球场项目经理部”，项目部施工组织系统图如下：商务合约经理安立军（兼）商务部造价工程师 雷德阳合约工程师 陈丹丹物资部综合部材料工程师 杜 海行政后
5、勤 高 媛项目总工王 蕾技术部技术工程师 张 涛钢结构工程师 王福生测量工程师 张 冲资料工程师 马艳丽试验工程师 武兴春质检部质量总监王洪武质量工程师 李光飞安全总监李永强安全部安全工程师 范瑞磊机电经理王 威机电部机电工程师 董少轩工程部土建工程师 王奔项目经理：王世远执行经理：贡 磊工程项目指挥部公司支持系统技术中心合约与物资采购中心人力资源部质量安全部顾问专家组3.3 进度计划安排计划2012年4月18日开工，4月22日完成全部施工内容，共计5日历天。3.4 资源配置计划（1）劳动力配置土方工程施工阶段，现场计划配置24人，主要工作内容为配合机械清理基槽底部及破桩头等，总人数可根据实际
6、情况调整。序号劳动力名称需用人数（人）备注1挖掘机司机2两班作业2自卸汽车司机3两班作业3电工1两班作业4普工2两班作业（2）机械配置土方工程施工阶段，主要施工机械配置如下：序号机械或设备名称数量国别产地制造年份额定功率（KW）备注1挖掘机1上海20071842挖掘机1上海200658.83推土机1河北20073924自卸汽车3陕西19962064 施工准备工作4.1 现场平面布置（1）由于曲棍球场和射击馆相邻，为了节约成本和便于对施工人员集中管理，曲棍球场同射击馆共用一个项目部及工人生活区。（2）现场西侧、南侧及东侧到曲棍球场拟建泵房区域内均设置彩钢围挡，实行封闭施工。（3）施工现场临时道路
7、铺设砖渣地基，之后硬化处理，以便于施工车辆的进出及物资的运入。4.2 技术措施准备（1）技术文件准备根据设计图纸及施工工艺要求，进行施工方案编制。（2）核实地勘报告根据设计图纸确定土方开挖深度，结合地勘报告提供的地下水位可知本工程土方开挖不涉及降水施工。（3）技术交底项目组织管理人员、班组长、工人进行三级交底，确保工人施工前熟悉主要施工方法及施工中应注意的事项。4.3 现场作业条件准备（1）踏勘施工现场，了解基坑土层地质条件、管线分布及周边情况，按要求平整场地，铺设场内临时施工道路，连接水源、电源，布置现场。（2）做好土方堆放场地选择，车辆进出口处排水沟及地下管线保护工作。（3）确定测量定位放
8、线方案，做好控制点、轴线等测量资料的交接工作，形成书面文件进行保存整理。（4）会同监理测放基坑轴线，并经有关各方确认、签字。（5）进场前对机械进行全面保养，按工艺要求准备配件，确保每台设备性能良好。（6）编制材料供应计划，做好材料采购供应准备。（7）组织部分材料进场并存放在规定地点，按要求做好各种原材料、钢筋焊接强度、水泥安定性、强度等试验工作。（8）土方开挖时，应合理安排工序，防止错挖或超挖。施工场地应根据需要安装照明设施，在危险地段应设置明显标志。5 施工方法及技术措施5.1 基础形式本工程基础形式主要为桩基承台，基础连梁形式。5.2土方开挖要求1、土方开挖必严格控制边坡开挖暴露时间，做到
9、开挖后及时被覆，防止老粘性土和风化层长时间暴露吸水或浸水软化，土方开挖施工队伍同时还应根据环境监测所反馈的信息随时调整挖土顺序、挖土速度。土方开挖施工队伍不听指挥，不遵守设计所要求的分层开挖深度、开挖顺序，随意超挖蛮干，往往是造成基坑事故的重要原因。 2、土方开挖一定要按照基坑边坡设计坡度进行，不得超挖和欠挖，挖出的坡面要平整。基底垫层外每边预留1000宽的工作面。3、要注意减少基坑顶边缘地面荷载，严禁超载及不均匀堆载。5.3开挖方式、顺序经过现场施测勘查及业主提供的数据，确认目前场地自然地表高程约为-0.9m（相当于大沽高程3.15m），开挖对象为看台基础范围内的承台及基础连梁。 （1）开挖
10、综合说明本工程开挖方式为局部开挖，只挖承台，基础连梁部分，承台及开挖深度分别为1.25m、1.7m及1.65m，基础连1.225m、1.55m及1.6m，局部梁开挖深度为1.05m。 开挖深度较浅，先机械开挖，后人工修边拣底。（2）开挖顺序、方式总体开挖顺序由轴线1至轴线14自南向北依次开挖。承台开挖图（注：图中箭表示开挖方向，未标注承台 剖面均为C-C，为标注基础连梁剖面均为B-B）先南侧挖承台1.25m部分，之后依照自南向北顺序依次开挖，承台及基础连梁开挖深度为1.7m、1.65m、1.55m部位需要放屁开挖，此部分采用1:0.5放坡比例。根据图纸要求为避免扰乱基地土层，损坏桩头，保留坑底
11、500mm范围内土，用人工清至要求标高，并在垫层外预留1000mm宽操作面。不放坡开挖部分，L1、L2（A-A）开挖深度均为1.05m，机械开挖900m至基底时预留105mm，人工修边拣底；JLLI、JLLIb（B-B）开挖深度均为1.25m，机械开挖1.1m至基底时预留150mm，人工修边拣底；CT1、2、3、4、5（C-C）开挖深度为1.35m，机械开挖1.2m至基底时预留150m，人工修边捡底，并在垫层外预留1000宽操作面，具体图：A-AB-BC-C放坡开挖部分，CT2a、CT3b（D-D）及CT3a（E-E）开挖深度分别为1.65m和1.7m，机械开挖均至1.55m，CT2a、CT3
12、a人工修编捡底100mm，CT3a人工修编捡底150mm；JLL2（F-F)及JLL1a（G-G)）开挖深度分别为1.55m及1.6m，机械开挖至1.45m至基底时分别预留100mm及150mm，人工修边捡底，并在垫层外预留1000宽操作面。D-DE-EF-FG-G5.4基坑周边排水在基坑坡顶距基坑开挖边坡600mm处设置排水沟和集水坑，避免地表水流入基坑。排水沟截面宽400mm，最浅处深度300mm，坡度0.5。集水坑截面800800mm，深度1000mm，沟壁采用MU7.5灰砂砖M5水泥砌筑120厚，1：2水泥砂浆抹灰20mm厚。沟底采用平铺一层砖并M5水泥砂浆找平，集水坑底部用100厚C
13、10砼垫层铺设。基坑内积水经过集水井沉淀后用潜水泵抽入地面明沟内，进一步沉淀后排入城市地下管网。6 质量保证措施6.1 组织措施（1）认真抓好质量管理教育，贯彻“质量是企业的第一生命”的指导思想，提高全体施工人员的质量意识。如果遇到意外情况，及时向业主汇报，并积极做好应急处理。（2）基坑开挖过程中，土方尽量随挖随运。（3）施工中配备专职测量人员进行质量控制，配合有关工种测量定位、放线、定标高，确保坑槽轴线位置、几何尺寸、标高准确无误。（4）认真做好各工种、工序之间的自检、互检、交接检工作，并做好记录，若前道工序不合格，不得进入下道工序的施工。（5）建立健全企业职工岗前培训制度，提高职工工作素质
14、。建立健全质量奖罚制度，做到质量与效益挂钩。（6）组织施工人员认真学习设计文件、相关技术标准、施工规范和操作规程。施工前要对施工人员进行三级技术交底工作，严格执行“三检制”。6.2 技术保证措施（1）对测量轴线和开挖标高控制施测时将控制桩设于四周围墙上或土方开挖边线以外，根部用砼筑牢，场内行车时注意避免碾压。根据业主提供的工程场地的轴线与高程点，将该标高引测到周边围墙和固定的建筑物上，并用红油漆作好三角标记。整个土方施工阶段均利用外控法进行控制。当土方施工至结尾时，利用J2经纬仪将设在基坑四周的控制点轴线转移至坑内，用长钢尺控制基底的开挖尺寸；开挖底层土方时，应准备一些6长度200的短钢筋，通过钉成15001500矩阵的布置形式，来控制不同开挖标高区的人工清底标高，确保开挖高度的准确性。（2）地基土保护措施开挖深度用水准仪控制标高，保证150500预留部分余土由人工清挖至垫层标高。若出现局部超挖，应用砂石填充，基础挖好后要及时清坡检
