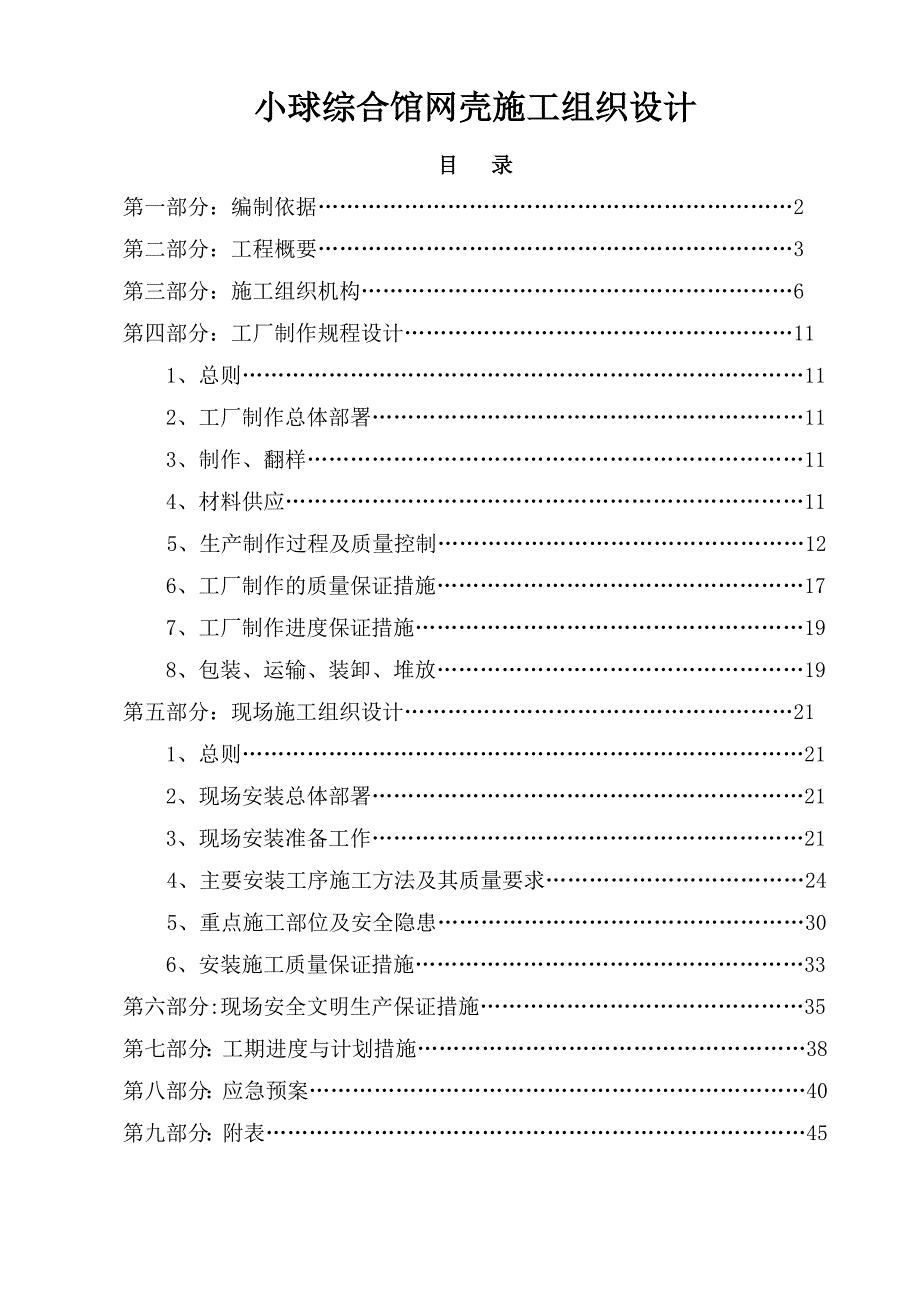

1、小球综合馆网壳施工组织设计目 录第一部分：编制依据2第二部分：工程概要3第三部分：施工组织机构6第四部分：工厂制作规程设计11 1、总则11 2、工厂制作总体部署11 3、制作、翻样11 4、材料供应115、生产制作过程及质量控制12 6、工厂制作的质量保证措施17 7、工厂制作进度保证措施19 8、包装、运输、装卸、堆放19第五部分：现场施工组织设计21 1、总则21 2、现场安装总体部署21 3、现场安装准备工作214、主要安装工序施工方法及其质量要求245、重点施工部位及安全隐患30 6、安装施工质量保证措施33第六部分:现场安全文明生产保证措施35第七部分：工期进度与计划措施38第八部

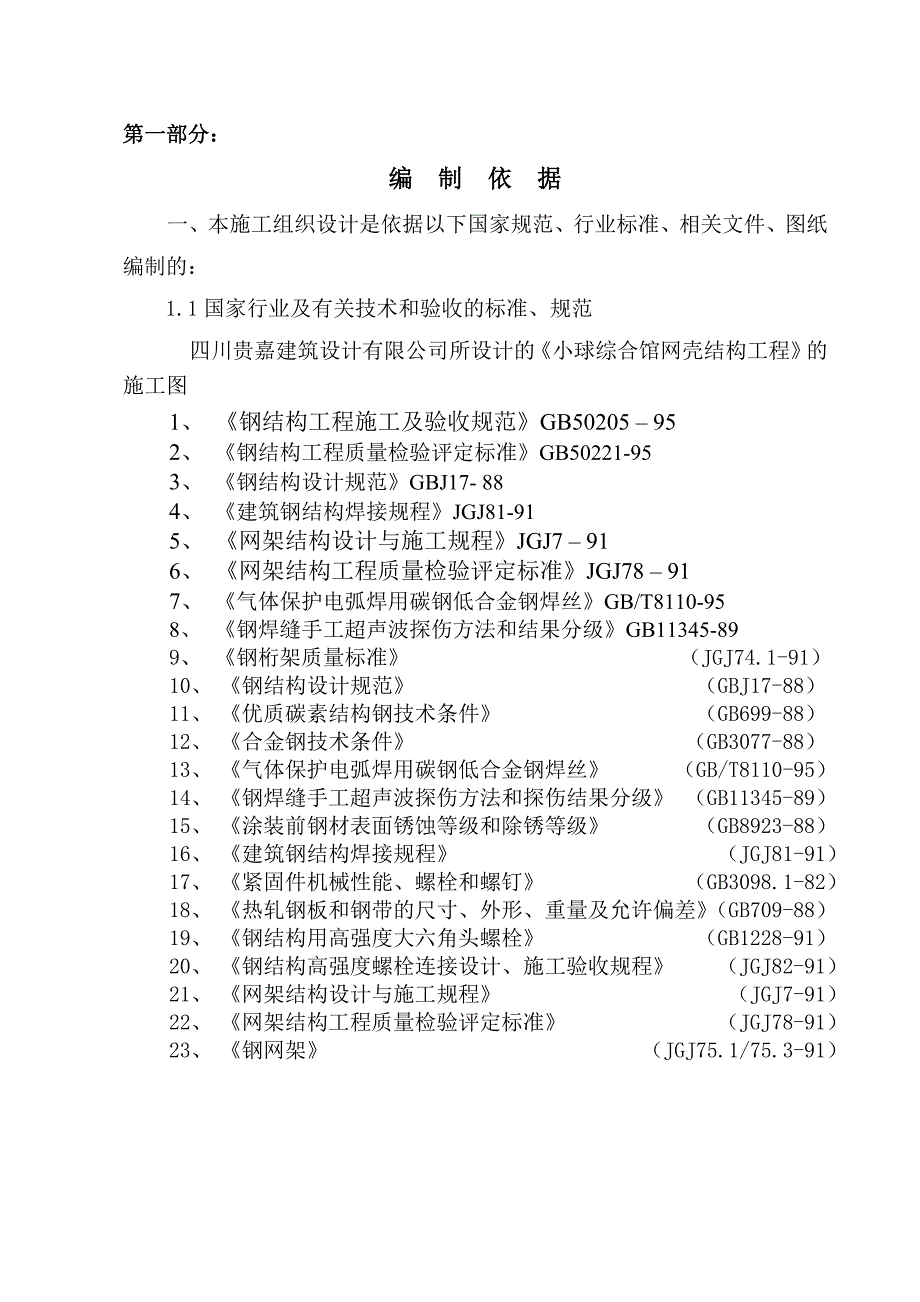

2、分：应急预案40第九部分：附表45第一部分：编 制 依 据一、本施工组织设计是依据以下国家规范、行业标准、相关文件、图纸编制的：1.1国家行业及有关技术和验收的标准、规范四川贵嘉建筑设计有限公司所设计的小球综合馆网壳结构工程的施工图1、 钢结构工程施工及验收规范GB50205 952、 钢结构工程质量检验评定标准GB50221-953、 钢结构设计规范GBJ17- 884、 建筑钢结构焊接规程JGJ81-915、 网架结构设计与施工规程JGJ7 916、 网架结构工程质量检验评定标准JGJ78 917、 气体保护电弧焊用碳钢低合金钢焊丝GB/T8110-958、 钢焊缝手工超声波探伤方法和结果
3、分级GB11345-899、 钢桁架质量标准 （JGJ74.1-91）10、 钢结构设计规范 （GBJ17-88）11、 优质碳素结构钢技术条件 （GB699-88）12、 合金钢技术条件 （GB3077-88）13、 气体保护电弧焊用碳钢低合金钢焊丝 （GB/T8110-95）14、 钢焊缝手工超声波探伤方法和探伤结果分级 （GB11345-89）15、 涂装前钢材表面锈蚀等级和除锈等级 （GB8923-88）16、 建筑钢结构焊接规程 （JGJ81-91）17、 紧固件机械性能、螺栓和螺钉 （GB3098.1-82）18、 热轧钢板和钢带的尺寸、外形、重量及允许偏差（GB709-88）19

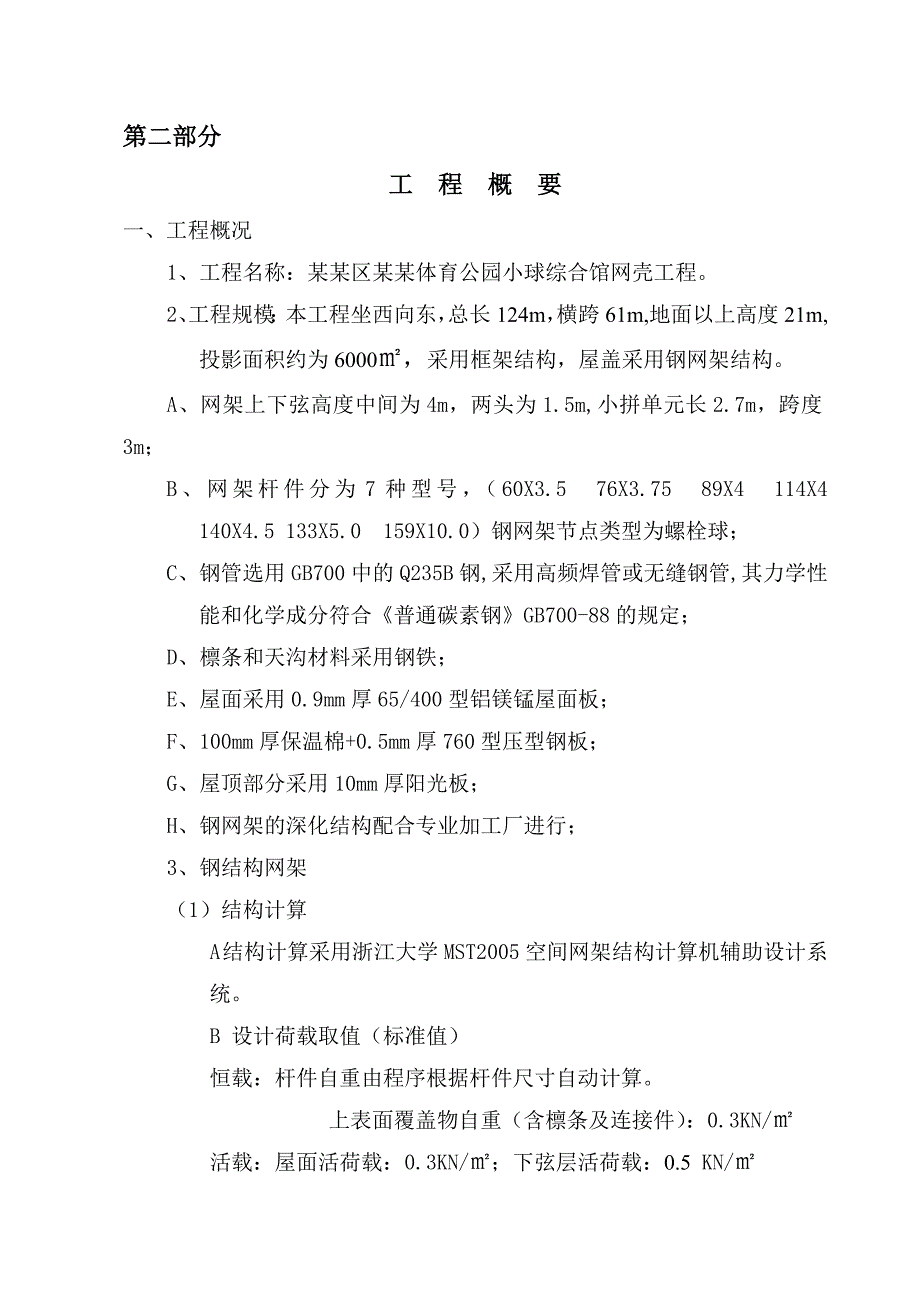

4、、 钢结构用高强度大六角头螺栓 （GB1228-91）20、 钢结构高强度螺栓连接设计、施工验收规程 （JGJ82-91）21、 网架结构设计与施工规程 （JGJ7-91）22、 网架结构工程质量检验评定标准 （JGJ78-91）23、 钢网架 （JGJ75.1/75.3-91） 第二部分工 程 概 要一、工程概况1、工程名称：某某区某某体育公园小球综合馆网壳工程。2、工程规模：本工程坐西向东，总长124m，横跨61m,地面以上高度21m,投影面积约为6000，采用框架结构，屋盖采用钢网架结构。A、网架上下弦高度中间为4m，两头为1.5m,小拼单元长2.7m，跨度3m；B、网架杆件分为7种型号
5、，（60X3.5 76X3.75 89X4 114X4 140X4.5 133X5.0 159X10.0）钢网架节点类型为螺栓球；C、钢管选用GB700中的Q235B钢,采用高频焊管或无缝钢管,其力学性能和化学成分符合普通碳素钢GB700-88的规定；D、檩条和天沟材料采用钢铁；E、屋面采用0.9mm厚65/400型铝镁锰屋面板；F、100mm厚保温棉+0.5mm厚760型压型钢板；G、屋顶部分采用10mm厚阳光板；H、钢网架的深化结构配合专业加工厂进行；3、钢结构网架（1）结构计算A 结构计算采用浙江大学MST2005空间网架结构计算机辅助设计系统。B 设计荷载取值（标准值）恒载：杆件自重由
6、程序根据杆件尺寸自动计算。 上表面覆盖物自重（含檩条及连接件）：0.3KN/活载：屋面活荷载：0.3KN/；下弦层活荷载：0.5 KN/以上所有悬挂荷载（灯具、管线、音响、设备管道、连接件等）的最终总重及悬挂方案均需设计认可，确定后方可实施。C 荷载必须作用到节点上，杆件不承受横向荷载。D 压杆允许长细比180，拉杆允许长细比300。E 网壳结构的最大位移计算值不应超过短向跨度的1/400。F 悬挑网壳的最大位移计算值不应超过悬挑长度的1/200。(2) 材料 A 网壳杆件均采用Q235B钢材，其屈服强度FY=235N/MM除应具有抗拉强度、伸长率、屈服点和硫磷含量的合格证，尚应有碳含量的合格
7、保证；此外，钢结构的强屈比不应小于1.2，应有明显的屈服台阶。伸长率应大于20%，应具有良好的可焊性和合格的冲击韧性；钢材的化学成分和力学性能应符合（GB700）及有关标准的要求。 B 焊接材料：手工焊时，Q235钢材采用E43XX型焊条，Q345钢材采用E50XX型焊条。应符合合金钢焊条（GB/T5118）及碳钢焊条（GB/T5117）的要求。自动焊接或半自动焊接时采用的焊丝和焊剂，应与主体金属的强度相匹配。焊丝应符合现行标准融化焊用钢丝（GB/T14957）或气体保护电弧焊用碳钢低合金钢焊丝（GB/T8110）的规定。 C高强度螺栓的性能等级应按螺栓直径大小分别选用，对于M12-M36的高
8、强度螺栓，其强度等级为10.9S;对于M39-64的高强度螺栓，其强度等级为9.8S。螺栓的形式与尺寸应符合钢网架螺栓球节点用高强度螺栓（GB/T16939）的要求。 D 所有材料应有化学成分及机械性能检测报告，进场后必须进行复验并提供报告，方可使用。4、设计参数(1) 抗震设计的有关参数抗震设防类别： 乙类抗震设防烈度： 7度；设计基本地震加速度：0.10g。设计地震分组: 第三组。建筑场地类别： II类场地。抗震等级：框架为一级(2) 建筑结构的设计使用年限和安全等级:结构的安全等级： 二级 结构设计使用年限：50年地基基础设计等级：乙级(3) 耐火等级本工程的耐火等级：二级(4)主要荷载
9、设计标准值：（KN/MCE2）基本风压：0.3 地面粗糙度：C类使用活荷载标准值：屋面： 不上屋面0.5二、工程特点及规范1、本工程网架长度长，跨度大,杆件型号众多（60X3.5 76X3.75 89X4 114X4 140X4.5 133X5.0 159X10.0）结构复杂，施工生产各工序交错繁杂，主要包括预埋件、网架、屋面系统的生产、运输、安装等各个环节；2、工程结构复杂，现场安装难度高，工期短，要求生产、运输、安装同步协调交叉进行，确保工程工期质量满足要求。3、鉴于该工程以上特点，就要求总体工程在生产、运输、施工安装等各个环节中必须穿插交叉进行，对各阶段制订科学而又周密的进度计划，人员安
10、排计划，对厂内现有人力、物力资源进行优化配置，加强管理监督，在保证按业主规定的工期完成工程的前提下，确保施工质量一次到位。三、设计与施工技术规范：(1) 网架结构设计与施工规程 JGJ7-91(2) 钢结构设计规范GB50017-2003(3) 钢结构工程施工质量验收规范GB50205-2001(4) 钢网架螺栓球节点用高强度螺栓GB/T16939(5) 建筑结构荷载规范GB50009-2001(6) 建筑抗震设计规范GB50011-2001(7) 建筑结构可靠度设计统一标准GB50068-2001(8) 网壳结构技术规程JGJ61-2003(9) 冷弯薄壁型钢结构技术规范50018-2002
11、第三部分施 工 组 织 机 构一、项目人员及设备、机械配备原则 针对本项目的特点及本项目对于本公司今后发展重要性,公司将尽最大努力来保质、保量、保工期、保安全来完成工程的制作、安装任务，为此，公司将组建本工程项目领导小组来综合管理本工程的业务、技术、制作加工、运输、安装、质量保证等工作，以充分保证本工程所需的一切资源，包括设计、技术翻样、工艺、原材料供应、制作加工设备、劳动力组织安排、质量控制、运输、安装及与业主、设计单位、监理单位及兄弟施工单位等的配合，具体由本公司派一位副总经理专门担任本工程项目总指挥，具体计划和落实各项具体工作，各职能部门均必须满足本工程所需的资源及严格完成本工程的所有任务，并派遣一名经验丰富的项目经理及技术纯熟的技术队伍负责现场安装施工，以确保工程制作加工和安装任务的顺利完成，确保业主满意。二、工程总体组织结构及职责 业务部业务联系及处理业务问题 财务部财务结算 供应部保证材料供应和运输 生产部生产计划及生产进度控制，保证 生产制作进度和产品保管 质管部质量控制，确保产品质量总经理总负责 技术部设计、翻样、工艺及技术问题的 处理，确保技术文件准确、合理。 板材公司屋面、墙面板生产 网架工厂网架生产 计划部进行总体计划、调度 安装组现场安装
