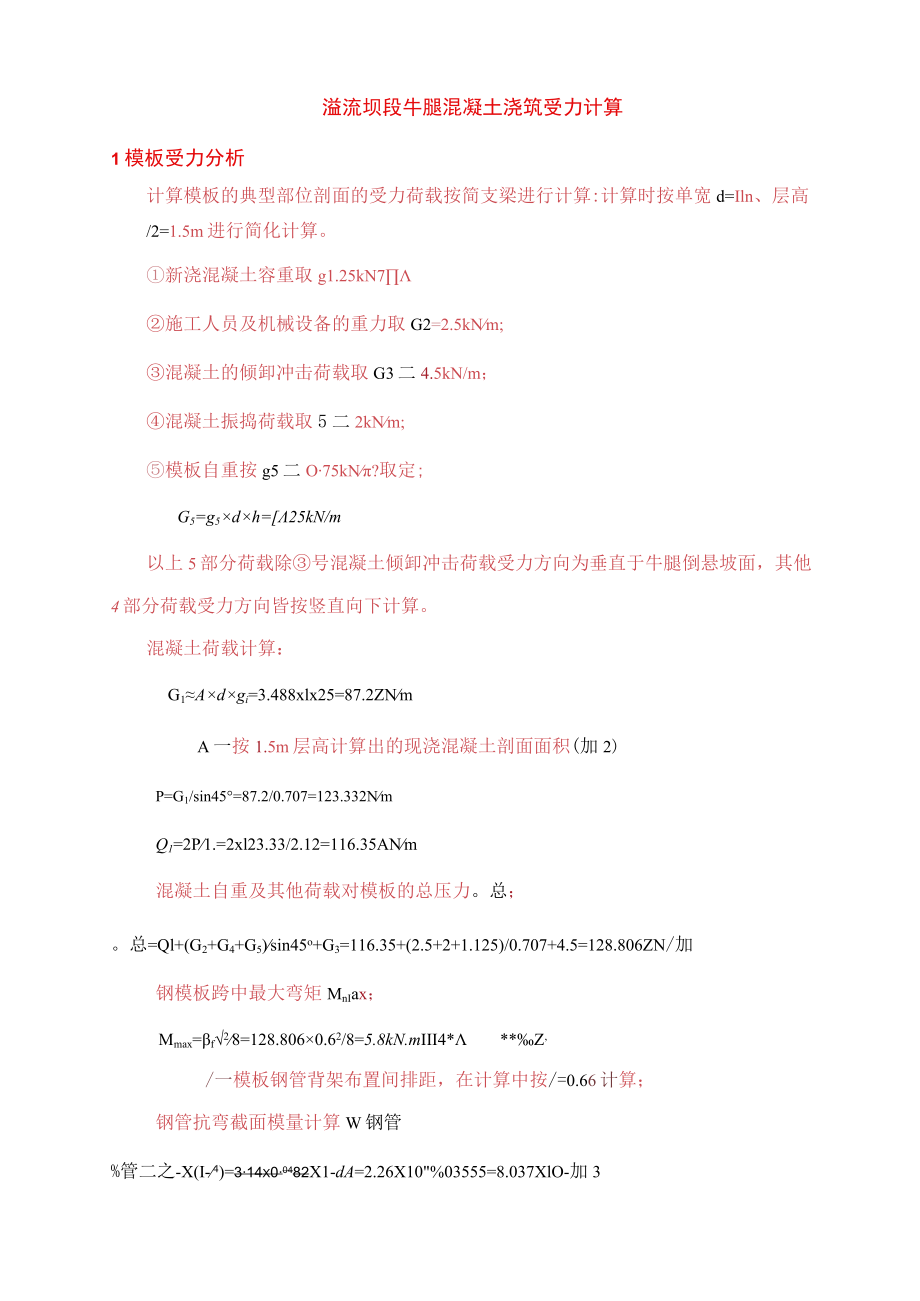

溢流坝段牛腿混凝土浇筑受力计算.docx_第1页
第1页 / 共5页

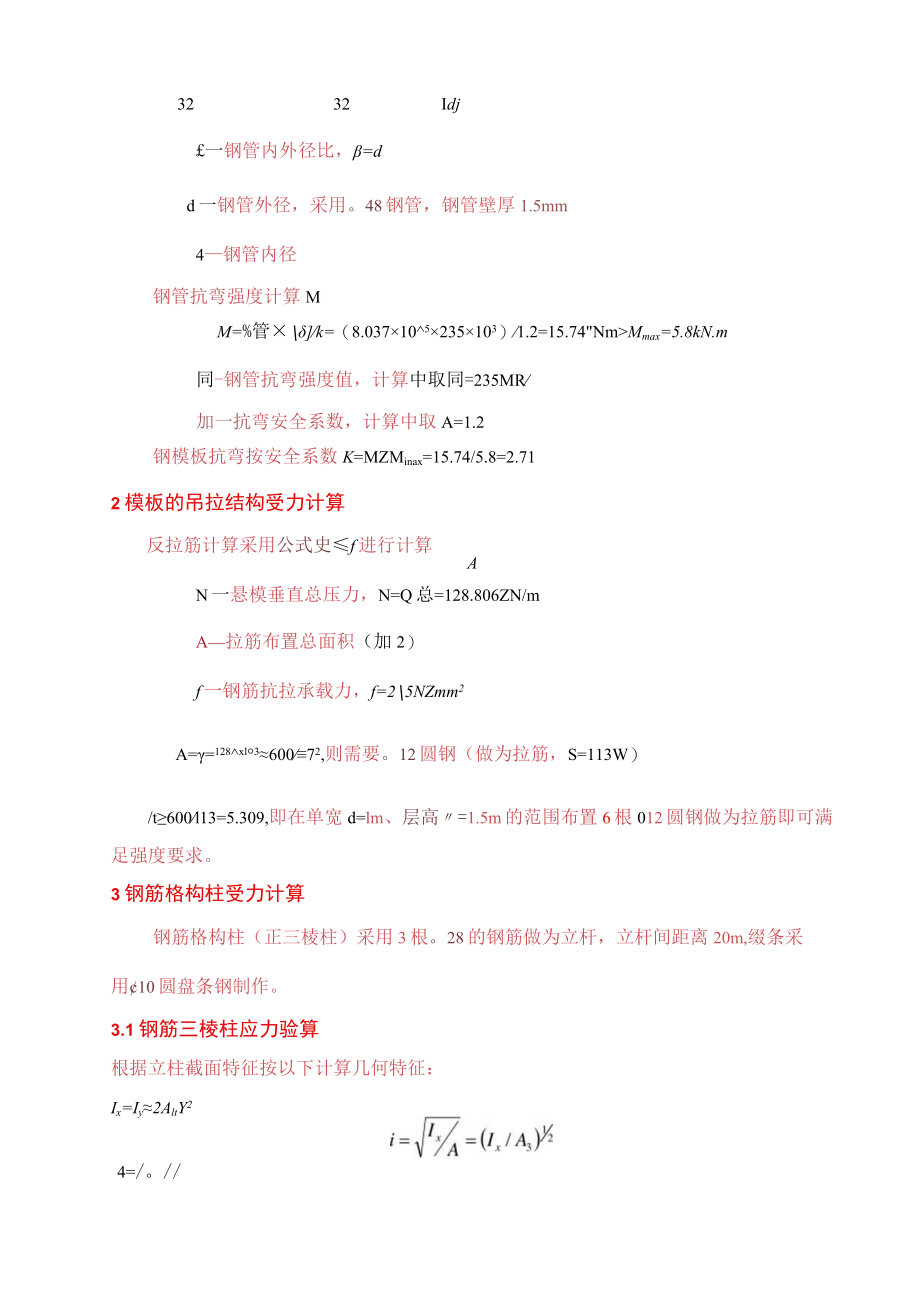

溢流坝段牛腿混凝土浇筑受力计算.docx_第2页
第2页 / 共5页

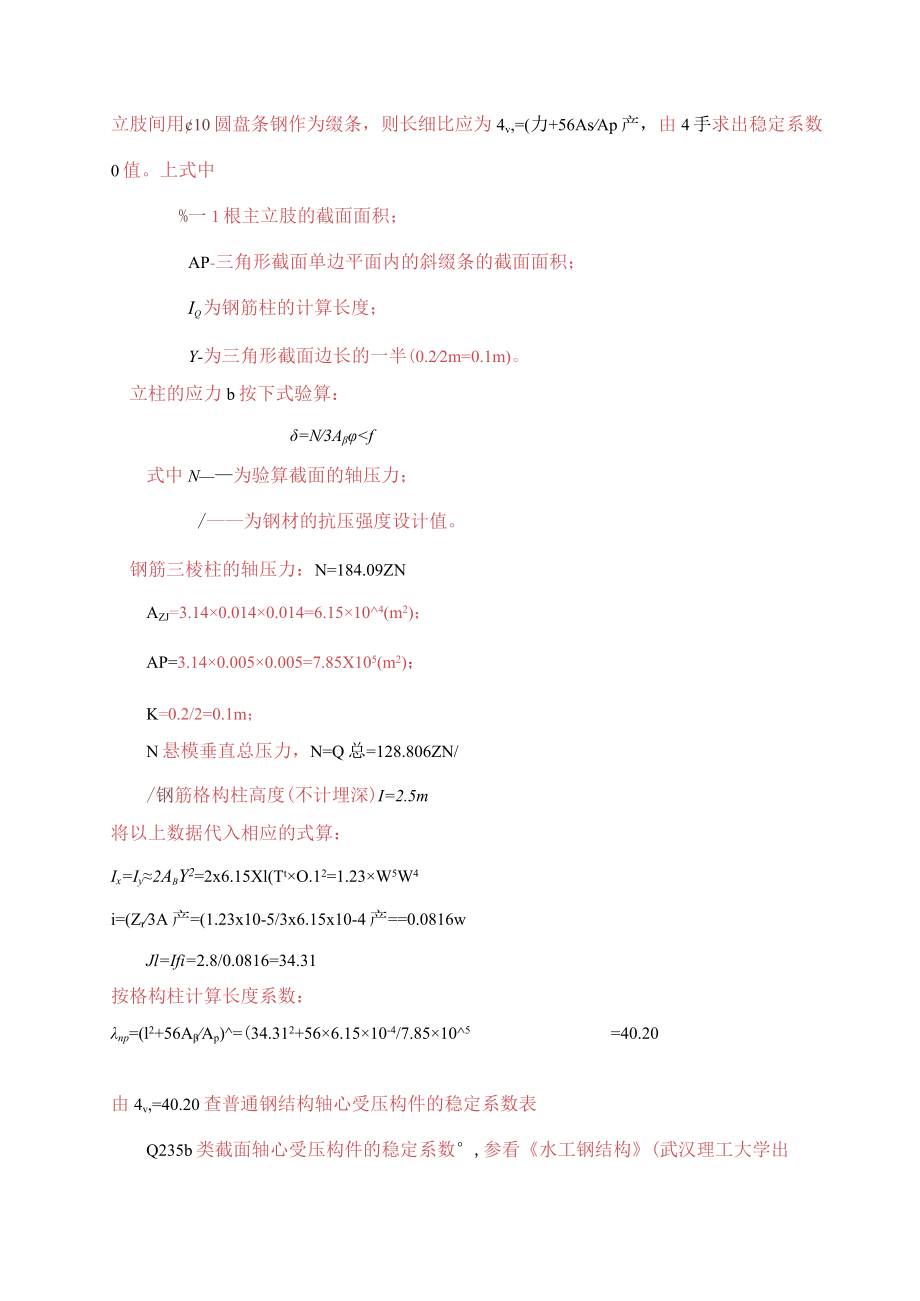

溢流坝段牛腿混凝土浇筑受力计算.docx_第3页
第3页 / 共5页
溢流坝段牛腿混凝土浇筑受力计算.docx_第4页
第4页 / 共5页
溢流坝段牛腿混凝土浇筑受力计算.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《溢流坝段牛腿混凝土浇筑受力计算.docx》由会员分享,可在线阅读,更多相关《溢流坝段牛腿混凝土浇筑受力计算.docx(5页珍藏版)》请在第壹文秘上搜索。

1、溢流坝段牛腿混凝土浇筑受力计算1模板受力分析计算模板的典型部位剖面的受力荷载按简支梁进行计算:计算时按单宽d=Iln、层高/2=1.5m进行简化计算。新浇混凝土容重取g1.25kN7施工人员及机械设备的重力取G2=2.5kNm;混凝土的倾卸冲击荷载取G3二4.5kN/m;混凝土振捣荷载取5二2kNm;模板自重按g5二O75kN?取定;G5=g5dh=25kN/m以上5部分荷载除号混凝土倾卸冲击荷载受力方向为垂直于牛腿倒悬坡面,其他4部分荷载受力方向皆按竖直向下计算。混凝土荷载计算:G1Adgi=3.488xlx25=87.2ZNmA一按1.5m层高计算出的现浇混凝土剖面面积(加2)P=G1/s

2、in45=87.2/0.707=123.332NmQ1=2P1.=2xl23.33/2.12=116.35ANm混凝土自重及其他荷载对模板的总压力。总;。总=Ql+(G2+G4+G5)sin45o+G3=116.35+(2.5+2+1.125)/0.707+4.5=128.806ZN/加钢模板跨中最大弯矩MnIax;Mmax=f28=128.8060.62/8=5.8kN.mIII4*Z,/一模板钢管背架布置间排距,在计算中按/=0.66计算;钢管抗弯截面模量计算W钢管%管二之-X(I-4)=314x00482X1-dA=2.26X10%03555=8.037XlO-加33232Idj一钢管内

3、外径比,=dd一钢管外径,采用。48钢管,钢管壁厚1.5mm4钢管内径钢管抗弯强度计算MM=%管k=(8.037105235103)1.2=15.74NmMmax=5.8kN.m同-钢管抗弯强度值,计算中取同=235MR加一抗弯安全系数,计算中取A=1.2钢模板抗弯按安全系数K=MZMinax=15.74/5.8=2.712模板的吊拉结构受力计算反拉筋计算采用公式史f进行计算AN一悬模垂直总压力,N=Q总=128.806ZN/mA拉筋布置总面积(加2)f一钢筋抗拉承载力,f=25NZmm2A=128xl360072,则需要。12圆钢(做为拉筋,S=113W)/t600l13=5.309,即在单

4、宽d=lm、层高=1.5m的范围布置6根012圆钢做为拉筋即可满足强度要求。3钢筋格构柱受力计算钢筋格构柱(正三棱柱)采用3根。28的钢筋做为立杆,立杆间距离20m,缀条采用10圆盘条钢制作。3.1钢筋三棱柱应力验算根据立柱截面特征按以下计算几何特征:Ix=Iy2AltY24=/。/立肢间用10圆盘条钢作为缀条,则长细比应为4v,=(力+56AsAp产,由4手求出稳定系数0值。上式中%一1根主立肢的截面面积;AP-三角形截面单边平面内的斜缀条的截面面积;Iq为钢筋柱的计算长度;Y-为三角形截面边长的一半(0.22m=0.1m)。立柱的应力b按下式验算:=N3Af式中N为验算截面的轴压力;/为钢

5、材的抗压强度设计值。钢筋三棱柱的轴压力:N=184.09ZNAZJ=3.140.0140.014=6.15104(m2);AP=3.140.0050.005=7.85X105(m2);K=0.2/2=0.1m;N悬模垂直总压力,N=Q总=128.806ZN/钢筋格构柱高度(不计埋深)I=2.5m将以上数据代入相应的式算:Ix=Iy2AbY2=2x6.15Xl(TtO.12=1.23W5W4i=(Zr3A产=(1.23x10-5/3x6.15x10-4产=0.0816wJl=Ifi=2.8/0.0816=34.31按格构柱计算长度系数:np=(l2+56AAp)=(34.312+566.1510

6、-4/7.85105=40.20由4v,=40.20查普通钢结构轴心受压构件的稳定系数表Q235b类截面轴心受压构件的稳定系数,参看水工钢结构(武汉理工大学出版社)附录4轴心受压构件稳定系数参数表)查表可得。=0.899立柱的应力b按下式验算:=N3Ab/=128.806IO3/(3x615.4x0.899)=77.167V2=215Vz2故满足要求。3.2 钢筋柱稳定验算钢筋柱按格构柱计算,其计算公式为:NAf=128.806/(2087.70.899)=68.62TV/mm2f=215N/wM整体满足要求A一格构柱构件毛截面面积(A=3Ab+3Ap-2081.7tnm2)3.3 单根主肢的稳定验算单肢的长细比2=Z0/=(%)/0.028=57.14式中i为立柱惯性半径(i=J-=d4);I为立柱两条水平缀条的间距;d为根主柱的直径。根据值查Q235h类截面轴心受压构件的稳定系数。,=0.823o单根主肢的稳定性按下式验算:=/=128.806103/(3615.40.823)=84.287Vw?2/=215TVZww2同样满足要求。计算:验算:校核:批准:
