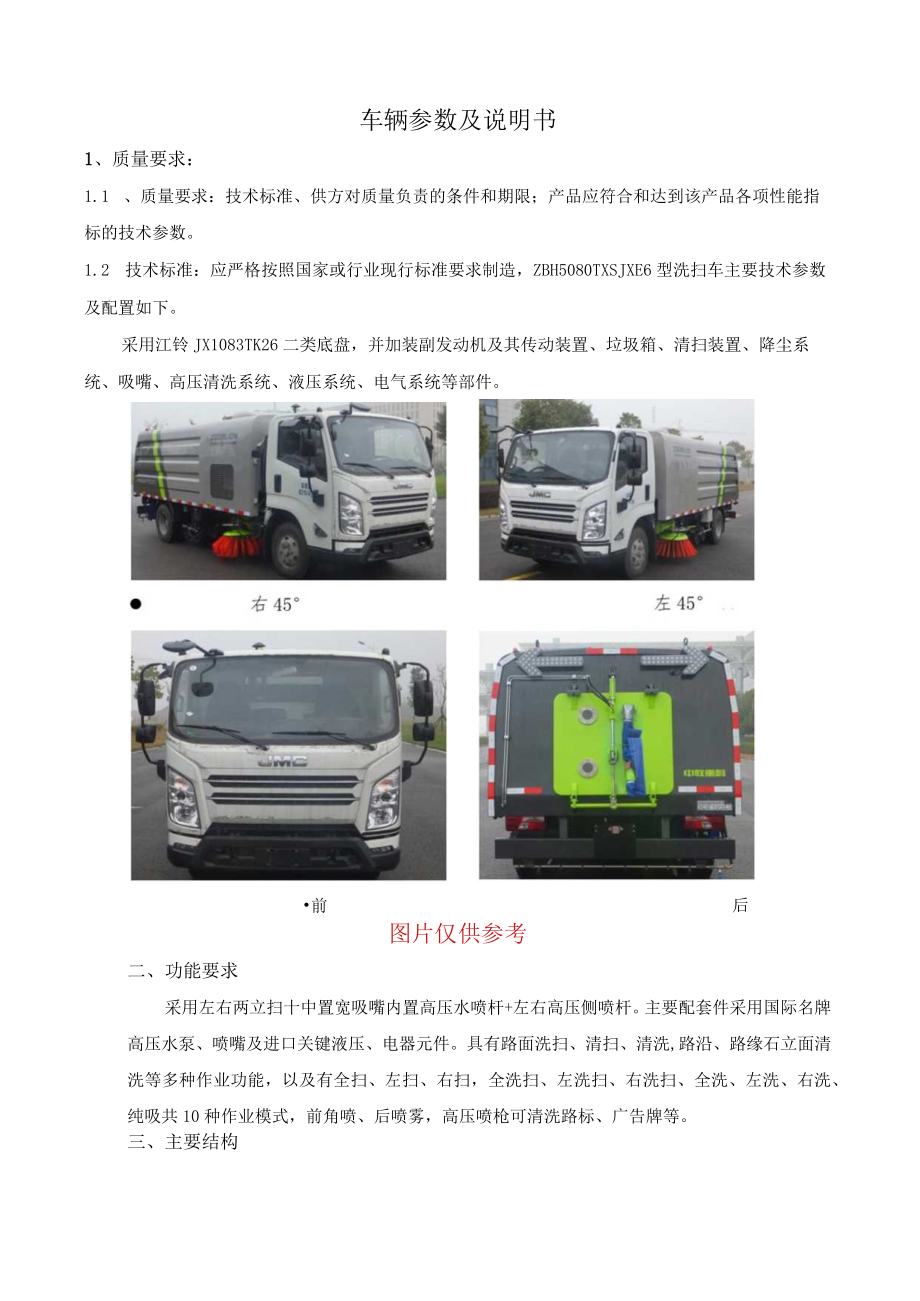

1、车辆参数及说明书1、质量要求：1.1 、质量要求：技术标准、供方对质量负责的条件和期限；产品应符合和达到该产品各项性能指标的技术参数。1.2 技术标准：应严格按照国家或行业现行标准要求制造，ZBH5080TXSJXE6型洗扫车主要技术参数及配置如下。采用江铃JX1083TK26二类底盘，并加装副发动机及其传动装置、垃圾箱、清扫装置、降尘系统、吸嘴、高压清洗系统、液压系统、电气系统等部件。前后图片仅供参考二、功能要求采用左右两立扫十中置宽吸嘴内置高压水喷杆+左右高压侧喷杆。主要配套件采用国际名牌高压水泵、喷嘴及进口关键液压、电器元件。具有路面洗扫、清扫、清洗,路沿、路缘石立面清洗等多种作业功能，

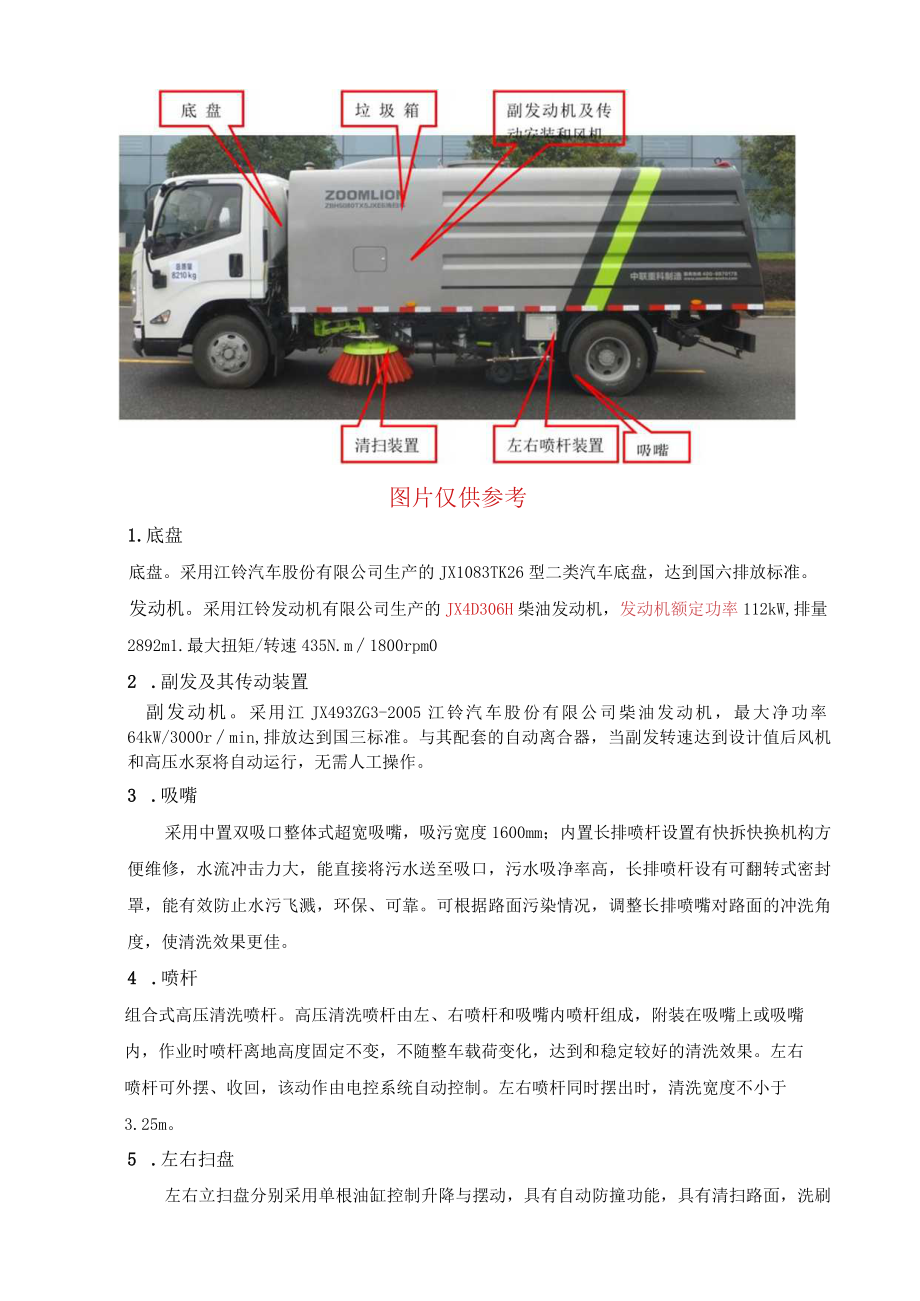

2、以及有全扫、左扫、右扫，全洗扫、左洗扫、右洗扫、全洗、左洗、右洗、纯吸共10种作业模式，前角喷、后喷雾，高压喷枪可清洗路标、广告牌等。三、主要结构图片仅供参考1.底盘底盘。采用江铃汽车股份有限公司生产的JX1083TK26型二类汽车底盘，达到国六排放标准。发动机。采用江铃发动机有限公司生产的JX4D306H柴油发动机，发动机额定功率112kW,排量2892m1.最大扭矩/转速435N.m1800rpm02 .副发及其传动装置副发动机。采用江JX493ZG3-2005江铃汽车股份有限公司柴油发动机，最大净功率64kW/3000rmin,排放达到国三标准。与其配套的自动离合器，当副发转速达到设计值
3、后风机和高压水泵将自动运行，无需人工操作。3 .吸嘴采用中置双吸口整体式超宽吸嘴，吸污宽度1600mm；内置长排喷杆设置有快拆快换机构方便维修，水流冲击力大，能直接将污水送至吸口，污水吸净率高，长排喷杆设有可翻转式密封罩，能有效防止水污飞溅，环保、可靠。可根据路面污染情况，调整长排喷嘴对路面的冲洗角度，使清洗效果更佳。4 .喷杆组合式高压清洗喷杆。高压清洗喷杆由左、右喷杆和吸嘴内喷杆组成，附装在吸嘴上或吸嘴内，作业时喷杆离地高度固定不变，不随整车载荷变化，达到和稳定较好的清洗效果。左右喷杆可外摆、收回，该动作由电控系统自动控制。左右喷杆同时摆出时，清洗宽度不小于3.25m。5 .左右扫盘左右立

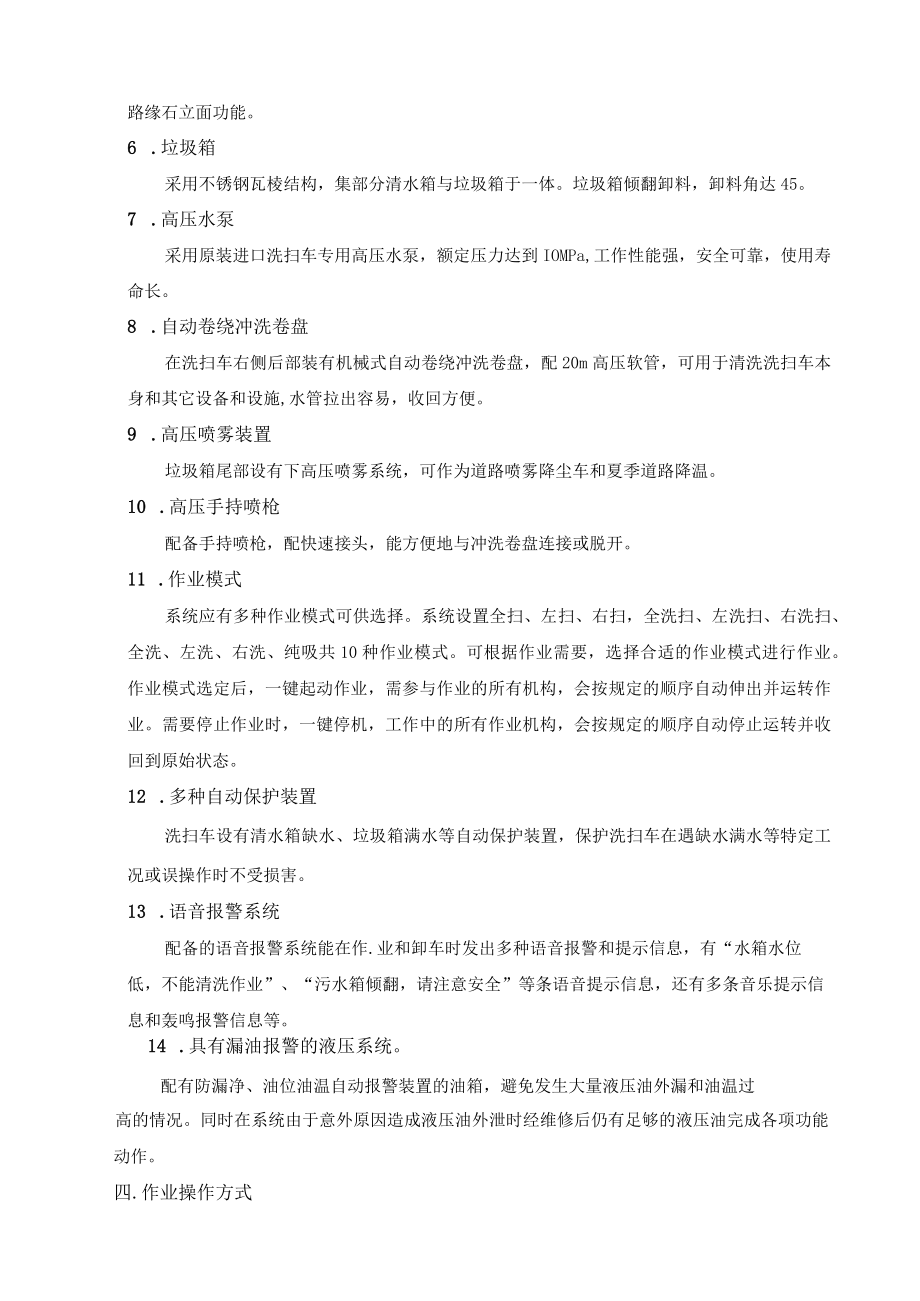

4、扫盘分别采用单根油缸控制升降与摆动，具有自动防撞功能，具有清扫路面，洗刷路缘石立面功能。6 .垃圾箱采用不锈钢瓦棱结构，集部分清水箱与垃圾箱于一体。垃圾箱倾翻卸料，卸料角达45。7 .高压水泵采用原装进口洗扫车专用高压水泵，额定压力达到IOMPa,工作性能强，安全可靠，使用寿命长。8 .自动卷绕冲洗卷盘在洗扫车右侧后部装有机械式自动卷绕冲洗卷盘，配20m高压软管，可用于清洗洗扫车本身和其它设备和设施,水管拉出容易，收回方便。9 .高压喷雾装置垃圾箱尾部设有下高压喷雾系统，可作为道路喷雾降尘车和夏季道路降温。10 .高压手持喷枪配备手持喷枪，配快速接头，能方便地与冲洗卷盘连接或脱开。11 .作业
5、模式系统应有多种作业模式可供选择。系统设置全扫、左扫、右扫，全洗扫、左洗扫、右洗扫、全洗、左洗、右洗、纯吸共10种作业模式。可根据作业需要，选择合适的作业模式进行作业。作业模式选定后，一键起动作业，需参与作业的所有机构，会按规定的顺序自动伸出并运转作业。需要停止作业时，一键停机，工作中的所有作业机构，会按规定的顺序自动停止运转并收回到原始状态。12 .多种自动保护装置洗扫车设有清水箱缺水、垃圾箱满水等自动保护装置，保护洗扫车在遇缺水满水等特定工况或误操作时不受损害。13 .语音报警系统配备的语音报警系统能在作.业和卸车时发出多种语音报警和提示信息，有“水箱水位低，不能清洗作业”、“污水箱倾翻，
6、请注意安全”等条语音提示信息，还有多条音乐提示信息和轰鸣报警信息等。14 .具有漏油报警的液压系统。配有防漏净、油位油温自动报警装置的油箱，避免发生大量液压油外漏和油温过高的情况。同时在系统由于意外原因造成液压油外泄时经维修后仍有足够的液压油完成各项功能动作。四.作业操作方式车辆采用“显示屏+控制器+CAN总线操作面板”的控制模式。作业起动和作业停止时，吸嘴升降、扫盘收放、左右喷杆收放等作业装置可由一键控制，操作简便。车辆作业与维护分区便捷式3处操作装置实现，正常作业时驾驶室内有显示屏触摸操作和按钮操作，维修维护保养时可在驾驶室外车辆后部右侧的操作界面操作。显示屏位于驾驶座右前方，主要用于车辆
7、的各种洗扫作业。操作盒位于驾驶座变速开关后方，主要用于副发动机的起动、停止操作。操作面板。位于车辆右侧后轮之前，主要用于垃圾箱的卸料、调试维修。五、产品主要技术参数项目单位参数整车参数整车整备质量kg6600最大总质量kg8210额定载质量kg1415外形尺寸（长X宽X高）mm6800X2200X2500不锈钢水箱容积m34.5不锈钢垃圾箱容积m33.0最小离地间隙nun140接近角/离去角O20/19轴距m3815底盘数底盘型号、类别、生产企业江铃JX1083TK26二类底盘乘坐人数3发动机型号、生产企业JX4D306H江铃汽车股份有限公司发动机额定功率112kw变速器型号6MTI420KA变速器型式手动档作业性能最大洗扫宽度m3.25最大清扫宽度m3.1作业速度km/h320高压水泵额定压力MPa10高压水泵额定流量1./min801./min/1150rpm最大洗扫能力m2h65000卸料角O45行驶性能最高车速km/h115最大爬坡角%30制动距离(m)10最小转弯直径m14.5最小离地间隙mm1401.3、正常使用寿命不低12个月（免费提供售后服务三包）。
