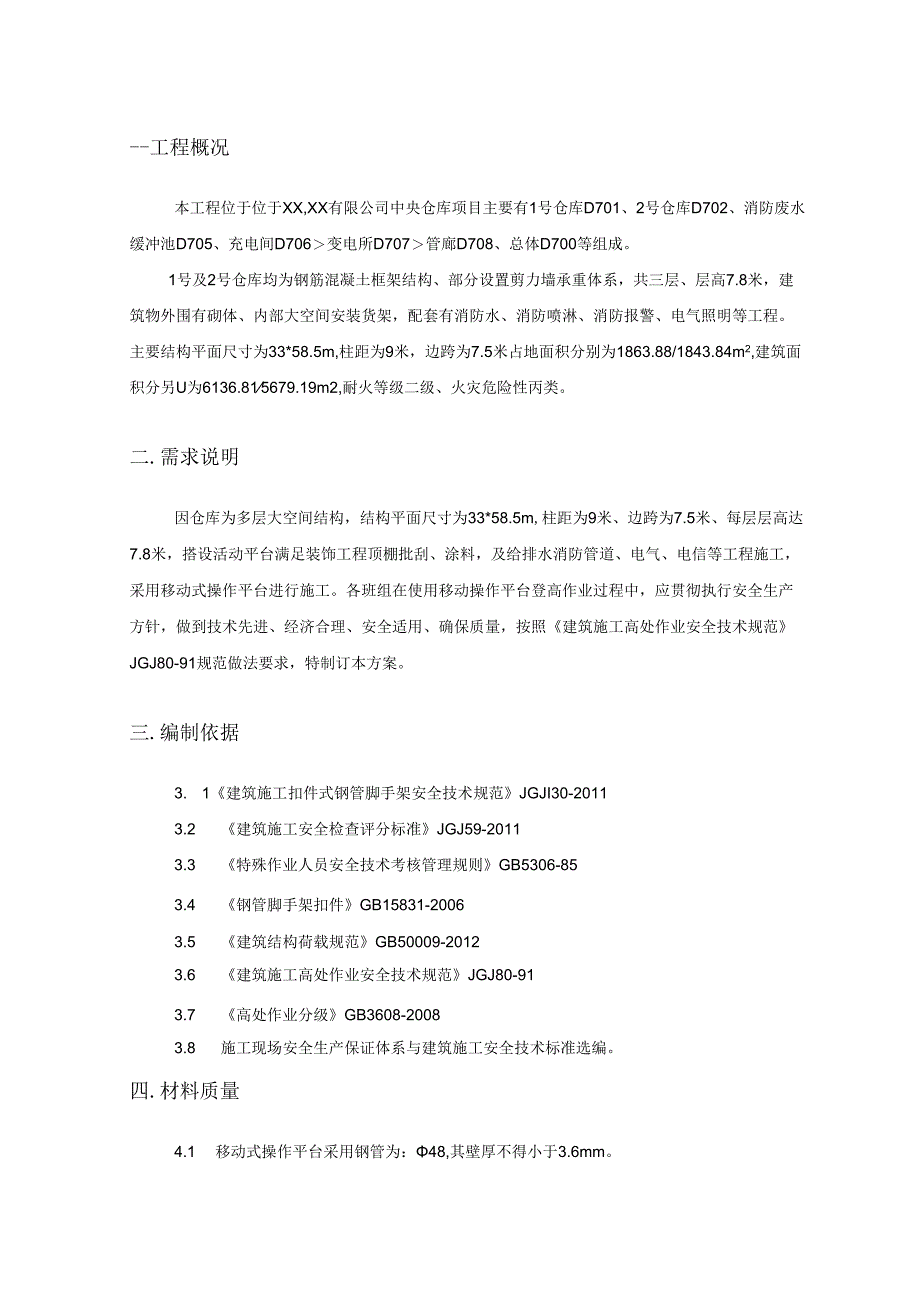

1、有限公司中央仓库项目现场移动平台施工方案一、工程概况1二、需求说明1三、编制依据1四、材料质量2五、操作平台搭、拆、施工阶段危险源识别、评价与控制2六、移动操作平台安全措施3七、移动式操作平台搭设示意图3八、移动式操作平台搭、拆一般规定4九、移动式操作平台的构造、搭设及使用要求5十、施工准备7十一、移动式操作平台计算书7十二、移动式操作平台搭设验收12十三、移动式操作平台的拆除12十四、应急预案12-工程概况本工程位于位于XX,XX有限公司中央仓库项目主要有1号仓库D701、2号仓库D702、消防废水缓冲池D705、充电间D706变电所D707管廊D708、总体D700等组成。1号及2号仓库均
2、为钢筋混凝土框架结构、部分设置剪力墙承重体系,共三层、层高7.8米,建筑物外围有砌体、内部大空间安装货架,配套有消防水、消防喷淋、消防报警、电气照明等工程。主要结构平面尺寸为33*58.5m,柱距为9米,边跨为7.5米占地面积分别为1863.88/1843.84m2,建筑面积分另U为6136.815679.19m2,耐火等级二级、火灾危险性丙类。二.需求说明因仓库为多层大空间结构,结构平面尺寸为33*58.5m,柱距为9米、边跨为7.5米、每层层高达7.8米,搭设活动平台满足装饰工程顶棚批刮、涂料,及给排水消防管道、电气、电信等工程施工,采用移动式操作平台进行施工。各班组在使用移动操作平台登高
3、作业过程中,应贯彻执行安全生产方针,做到技术先进、经济合理、安全适用、确保质量,按照建筑施工高处作业安全技术规范JGJ80-91规范做法要求,特制订本方案。三.编制依据3. 1建筑施工扣件式钢管脚手架安全技术规范JGJI30-20113.2 建筑施工安全检查评分标准JGJ59-20113.3 特殊作业人员安全技术考核管理规则GB5306-853.4 钢管脚手架扣件GB15831-20063.5 建筑结构荷载规范GB50009-20123.6 建筑施工高处作业安全技术规范JGJ80-913.7 高处作业分级GB3608-20083.8 施工现场安全生产保证体系与建筑施工安全技术标准选编。四.材料
4、质量4.1 移动式操作平台采用钢管为:48,其壁厚不得小于3.6mm。4.2 扣件材质应符合钢管脚手架扣件GB15831的规定,并在螺栓拧紧扭力矩达65N.m时不得破坏(用扭力扳手测试)。4.3 铺设跳板符合相关质量要求。4.4 移动式平台必须符合有关质量要求,并有产品质量证明书。五.操作平台搭、拆、施工阶段危险源识别、评价与控制危险源颂源识别诩愤三式操平台操作平台搭设、操作平台拆除、操作平台端头、剧版固定、上人梯子防滑、上高措施、工人劳动防护用品使用、操作平台上堆物。顾源即iWr三三平台由于移动式操作平台属于重大危险源,在搭设、拆除及移动使S过程中有较龙侦检性,具有一定的高度。其采S扣件连接
5、、搭设、加固,移动时、上雌作时稳定性存在一定的安全隐患。安全操作!昔施安全监控责任人动式操作平台1 .施工移动平台必须总:璃倏字,技术部门盖章,有关部门审阅方案;2 .爬高扶梯应设置在适当的位置,不得有违规操作现象;3 .操作人员应按照规范操作,不得有违规操作现象;4 .现场搭设人员必须持吐岗,并按规范操作;5 .认真使用个人劳动防护用品;6 .操作平台上堆料不得超过规定限度。7 .在移作平台时,平台上面严翳占人。六.搭设移动操作平台安全措施1 .搭设人员必须持有效证件经过三级安全教育培训后方可上岗,2 .搭设时必须系挂好安全带及工人劳保用品。3 .操作平台应由专业技术人员按现行的相应规范进行
6、设计,计算书及图纸应编入施工组织设计。4 .操作平台的面积不应超过16平方米,还应进行稳定验算,并采取措施减少立柱的长细比。5 .装设轮子的移动式操作平台,轮子与平台的接合处应牢固可靠,立柱底端离地面不得超过80mmo6 .操作平台应用钢跳板铺设,并捆绑牢固。7 .操作平台四周必须按临边作业要求设置防护栏杆,并应布置登高扶梯。七.移动式操作平台搭设示意图移动式操作平台搭设尺寸计算书调整,平面尺寸为4*4米、高5.8米,上部设1米高栏杆。用48*3.6脚手架管搭设,立杆间距2米、水平杆步距1.8米、周边设斜杆支撑,参考如下示意图:八.移动式操作平台搭、拆一般规定8.1 搭设前应检查所有材料是否符
7、合要求。8.2 搭、拆移动式操作平台必须由经安全教育持上岗证的架子工承担,凡有高血压、心脏病者不得操作。8.3 搭、拆作业人员不得喝酒,在搭、拆过程中不得开玩笑。8.4 搭、拆作业穿着要灵便,禁止穿硬底鞋、高跟鞋、塑料鞋和带钉的鞋。8.5 施工前,应逐级进行安全技术交底,落实所有安全技术措施和人身防护用品,做好安全防护措施,未经落实不得进行搭、拆施工。8.6 搭、拆使用过程中,钢管不准触及有电线路。8.7 施工中发现存在缺陷和隐患时,必须及时解决。8.8 搭设移动式操作平台时,严格控制施工荷载。8.9 因作业必需临时拆除或变动安全防护设施时,必须经施工负责人同意,并采取相应的可靠措施,作业后应
8、立即恢复。8.10 移动操作平台上的操作工人作业时必须戴安全帽、安全带(挂在平台防护栏),穿防滑鞋。8.11 应设专人对脚手架进行时常检查,发现问题及时处理、纠正、避免大的事故的发生。8.12 在搭设脚手架的同时,必须设置登扶梯,严禁在脚手架上攀登。8.13 搭拆现场以及使用阶段必须设专人看管,严禁非施工人员进入作业区域内。8.14 严禁将拆卸下来的材料和杆部件向地面抛掷。已拆下来的材料应随时运出拆卸区域,并堆码整齐,保持现场文明。九.移动式操作平台的构造、搭设及使用要求9. 1基本要求用扣件式钢管搭设的移动式操作平台是室内给排水管道、消防管道、电气照明、电信报警等、土建顶棚批刮涂料等施工,它
9、应承载施工中各种垂直和水平荷载。10. 2施工准备移动平台的地基必须平整,在室内完成的混凝土地面上运行。9. 2.1单位工程技术负责人应按施工组织设计中有关移动式操作平台的要求,向搭、拆和使用人员进行安全技术交底。10. 2.2按规范及施工组织设计的要求对钢管、扣件、跳板、轮子等进行检查验收,不合格产品不得使用。11. 2.3经检查合格的材料应按品种、规格分类堆放整齐、平稳的放在耐磨地坪上,并于地坪面要有成品保护措施。12. 3移动式操作平台搭设1、移动式操作平台搭设方法移动式操作平台的构造采用钢管和钢跳板形式,以48X3.6mm的脚手架钢管用扣件相扣接进行制作,这种方法较为简便。平台横杆间距
10、为1000mm,台面满铺钢跳板,一一加以固定,使其不松动。操作平台的面积为4mX411,总高度为6.8m(备注:其高度包含防护栏杆高度),为了避免摇动和倾覆,支承用的立柱,我们进行了稳定验算(计算过程如下),满足了稳定性要求。操作平台的周边,按照临边作业的要求设置防护栏杆并配置登高扶梯,梯子不得缺档,横档间距以30Cnl为宜。在底部移动的轮子上设置锁止装置并加四处固定杆。在平台四角设置防倾倒斜撑,斜撑水平宽度21.5米。2、搭设要求移动式操作平台的轮子选用4系列鹰架刹制轮”4404733”型号,轮子与架体结合部位要牢固和可靠。中间立柱的底端应离地面有一点距离,这样使操作平台推移方便,但立柱的底
11、端与地面的距离不能超过80mm,以便使用时可将立柱底下垫实固定。立杆接长除顶层顶步可采用搭接外,其余各层各步接头必须采用对接扣件连接。对接,搭接应符合下列规定:A立杆上的对接扣件应交错布置:两根相邻立杆的接头不应设置在同步内,同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm;各接头中心在主节点的距离不宜大于步距的1/3;B搭接长度不应小于1m,应采用不少于2个旋转扣件固定,端部扣件盖板的边缘距离不应小于100nimoC移动式操作平台四个立面必须设置剪刀撑,斜杆与地面的倾角宜在45度60度之间,剪刀撑斜杆的接长宜采用搭接,剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出
12、端或立杆上,旋转扣件中心线至主节点的距离不宜大于15OnimoD移动式操作平台四个在四角设置防倾倒斜撑,斜撑水平宽度22.5米,斜杆与地面的倾角宜在45度60度之间,斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上。3、注意事项(1)底部移动的轮子在架体投入使用时,应当设置锁止装置并设有四处固定杆固定,限制平面上移动的自由度。(2)架体移动时,上部应没有作业人员。(3)如果上部全封闭后影响施工,必须有一部分位置敞开时,作业人员在敞开部位作业时,应当系挂安全带,按照高挂低用的原则系挂安全带。(4)决不允许攀登杆件上下。8.4使用过程中的要求:A.高处作业,发现有缺陷和隐患时,必须及时解
13、决;危及人身安全时,必须停止作业。B.高处作业中所用的物料,均应堆放平稳,不妨碍通行和装卸。C.拖动操作平台时,应设5m警戒区,并应派专人现场指挥。严禁在操作平台上有人时机械拖动。D.移动式操作平台上人作业前,应将中间立柱与地面之间垫实,避免四个轮子直接传力。E.禁止配电线路穿越移动式脚手架操作平台,或沿平台拉设。十.人力计划和施工准备1 .搭设移动平台人力计划3-4人,必须是持有效架子工证经过三级安全教育培训后方可上岗。2 .工程技术负责人应按施工组织设计中有关移动式操作平台的要求,向搭、拆和使用人员进行安全技术交底。3 .按规范对搭设移动操作平台的材料进行检查验收,不合格产品不得使用。4
14、.经检查合格的材料应按品种、规格分类堆放整齐、平稳的放在耐磨地坪上,并于地坪面要有成品保护措施。5 .移动式操作平台基础为室内浇捣完的耐磨地坪面层。十一.移动式操作平台计算书一)、参数信息1 .基本参数立杆横向间距或排距Ia(In):1.0,立杆步距h(m):1.80;立杆纵向间距Ib(In):1.0,平台支架计算高度H(Ii1):5.80;立杆上端伸出至跳板支撑点的长度a(m):0.10,钢跳板底钢管间距离(mm):1000.00;钢管类型:483.6,扣件连接方式:单扣件;2 .荷载参数脚手板自重(kNm2”0.300;栏杆自重(kNm):0.150;材料堆放最大荷载(kNm2):0.50
