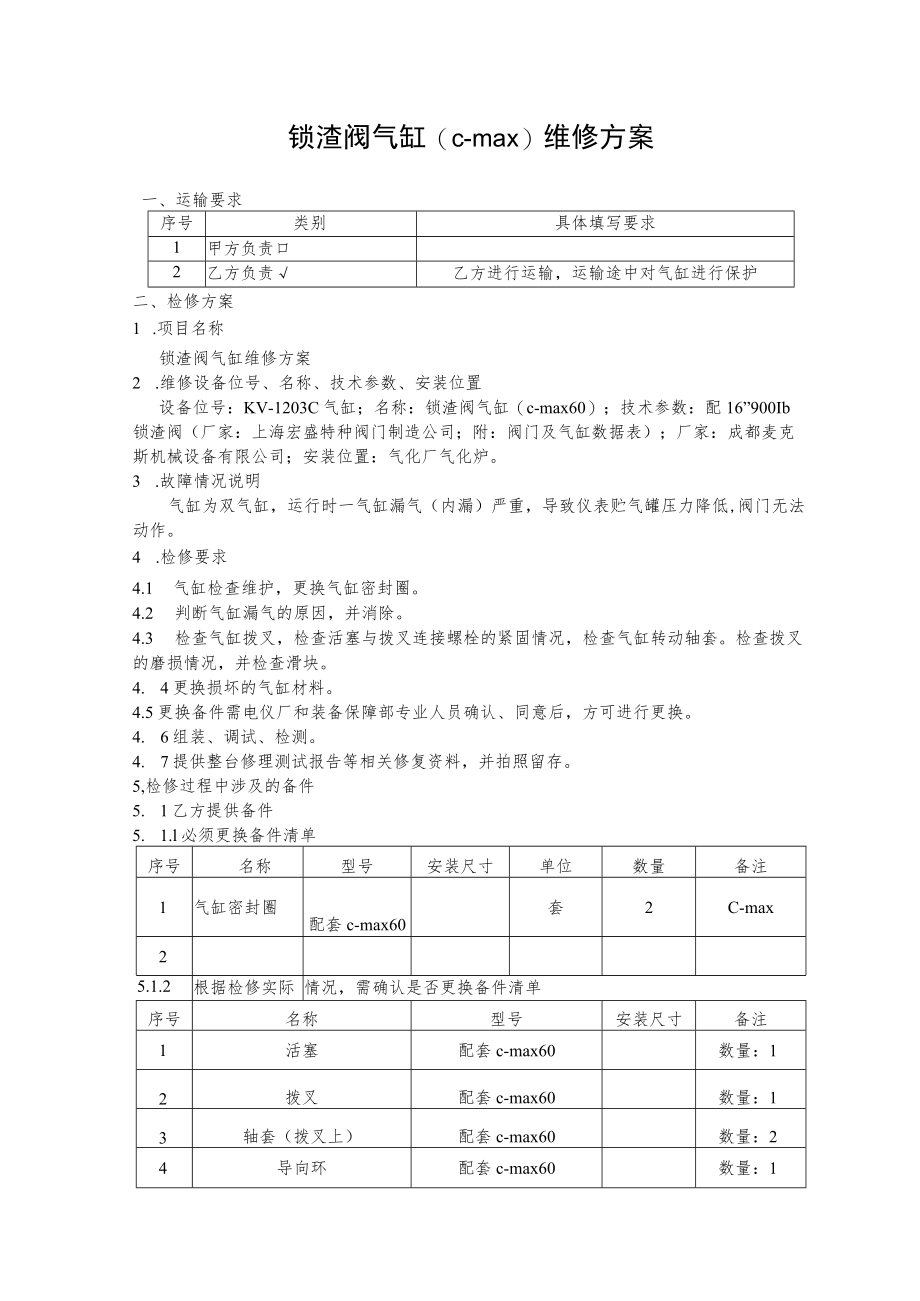

1、锁渣阀气缸（c-max）维修方案一、运输要求序号类别具体填写要求1甲方负责口2乙方负责乙方进行运输，运输途中对气缸进行保护二、检修方案1 .项目名称锁渣阀气缸维修方案2 .维修设备位号、名称、技术参数、安装位置设备位号：KV-1203C气缸；名称：锁渣阀气缸（c-max60）；技术参数：配16”900Ib锁渣阀（厂家：上海宏盛特种阀门制造公司；附：阀门及气缸数据表）；厂家：成都麦克斯机械设备有限公司；安装位置：气化厂气化炉。3 .故障情况说明气缸为双气缸，运行时一气缸漏气（内漏）严重，导致仪表贮气罐压力降低,阀门无法动作。4 .检修要求4.1 气缸检查维护，更换气缸密封圈。4.2 判断气缸漏气
2、的原因，并消除。4.3 检查气缸拨叉，检查活塞与拨叉连接螺栓的紧固情况，检查气缸转动轴套。检查拨叉的磨损情况，并检查滑块。4. 4更换损坏的气缸材料。4.5更换备件需电仪厂和装备保障部专业人员确认、同意后，方可进行更换。4. 6组装、调试、检测。4. 7提供整台修理测试报告等相关修复资料，并拍照留存。5,检修过程中涉及的备件5. 1乙方提供备件5. 1.l必须更换备件清单序号名称型号安装尺寸单位数量备注1气缸密封圈配套c-max60套2C-max25.1.2根据检修实际情况，需确认是否更换备件清单序号名称型号安装尺寸备注1活塞配套c-max60数量：12拨叉配套c-max60数量：13轴套（拨
3、叉上）配套c-max60数量：24导向环配套c-max60数量：15滑动轴承（活塞杆上）配套c-max60数量：2三、工期要求2021年7月30检修完成，返回电仪厂。四、验收标准在气缸明显处贴维修厂家的维修标签牌出厂；开关时气缸无串气、漏气现象，传动机构加润滑脂，开关动作顺畅，开关时间小于10秒。五、质保要求质量保证期一年。七、维修单位的资质有气缸维修经验，并能提供证明附阀门数据表:ii上海弘盛特种阀门制造有限公司ISIShanghaiHonshenvalvemanufactureco.,1.td项目名称锁渣阀数据表页号1位号附件用途电磁阀电磁阀型号ASCONFB327A001数量3电磁阀数量
