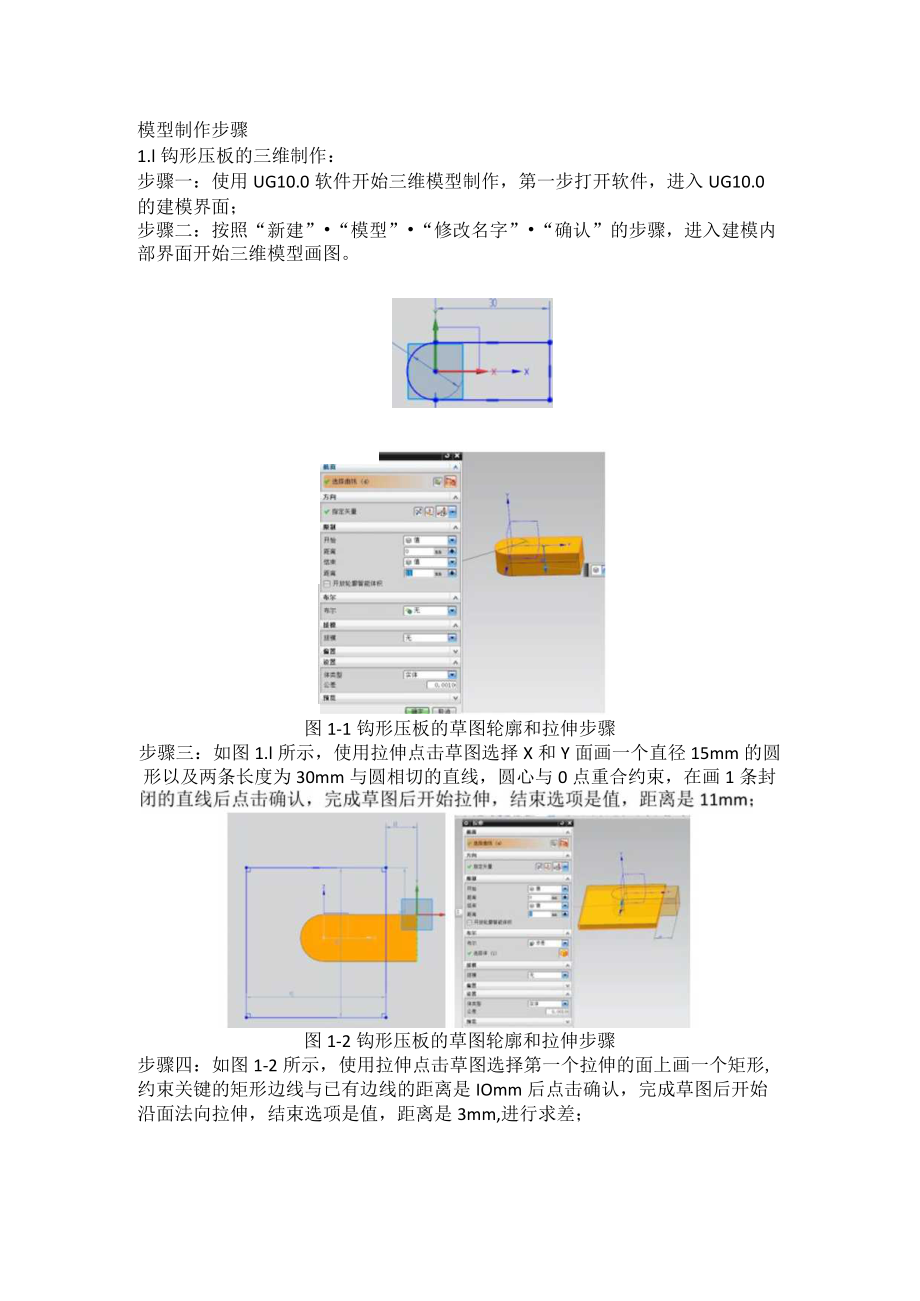

1、模型制作步骤1.l钩形压板的三维制作：步骤一：使用UG10.0软件开始三维模型制作，第一步打开软件，进入UG10.0的建模界面；步骤二：按照“新建”“模型”“修改名字”“确认”的步骤，进入建模内部界面开始三维模型画图。图1-1钩形压板的草图轮廓和拉伸步骤步骤三：如图1.l所示，使用拉伸点击草图选择X和Y面画一个直径15mm的圆形以及两条长度为30mm与圆相切的直线，圆心与0点重合约束，在画1条封图1-2钩形压板的草图轮廓和拉伸步骤步骤四：如图1-2所示，使用拉伸点击草图选择第一个拉伸的面上画一个矩形,约束关键的矩形边线与已有边线的距离是IOmm后点击确认，完成草图后开始 沿面法向拉伸，结束选项

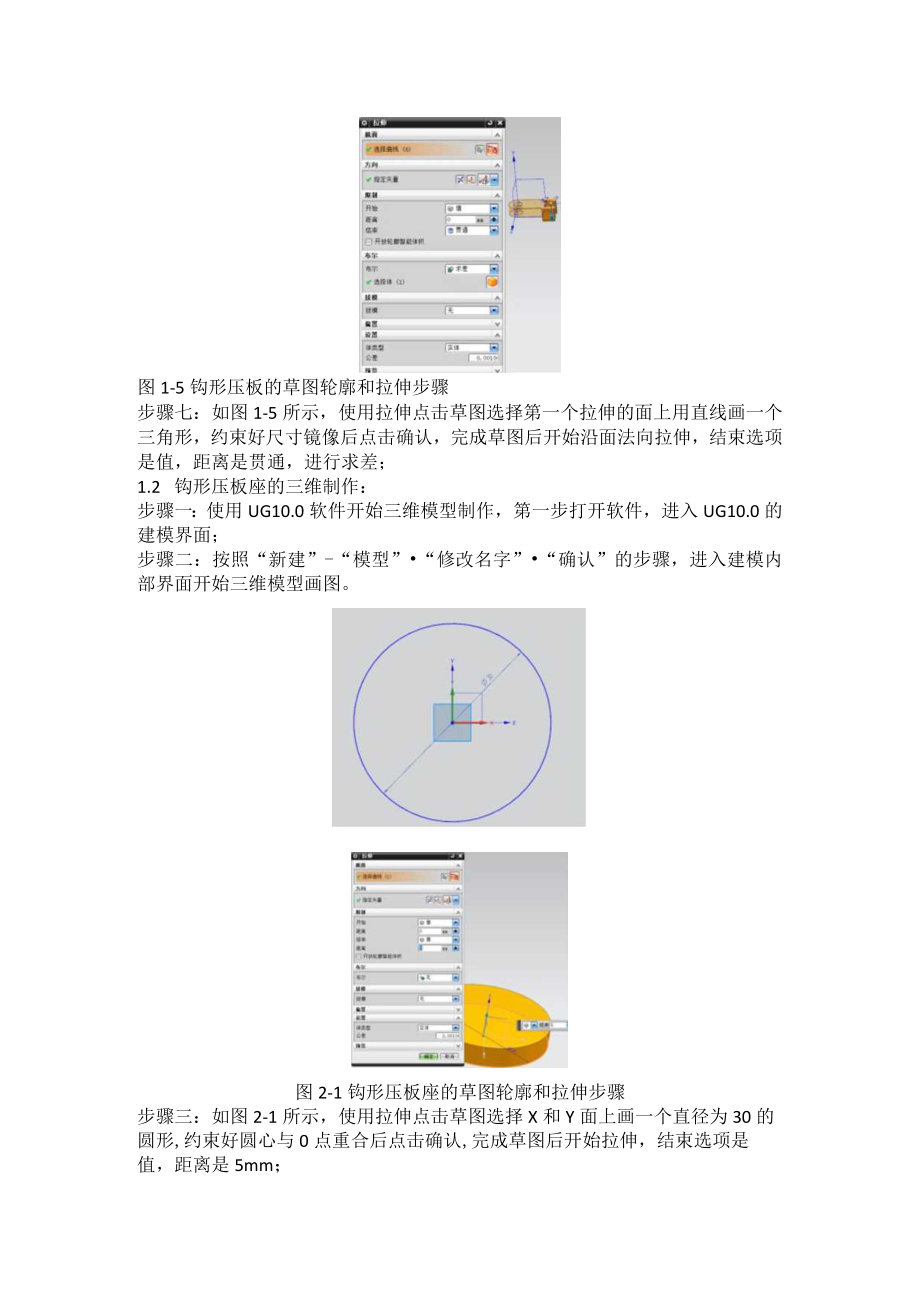

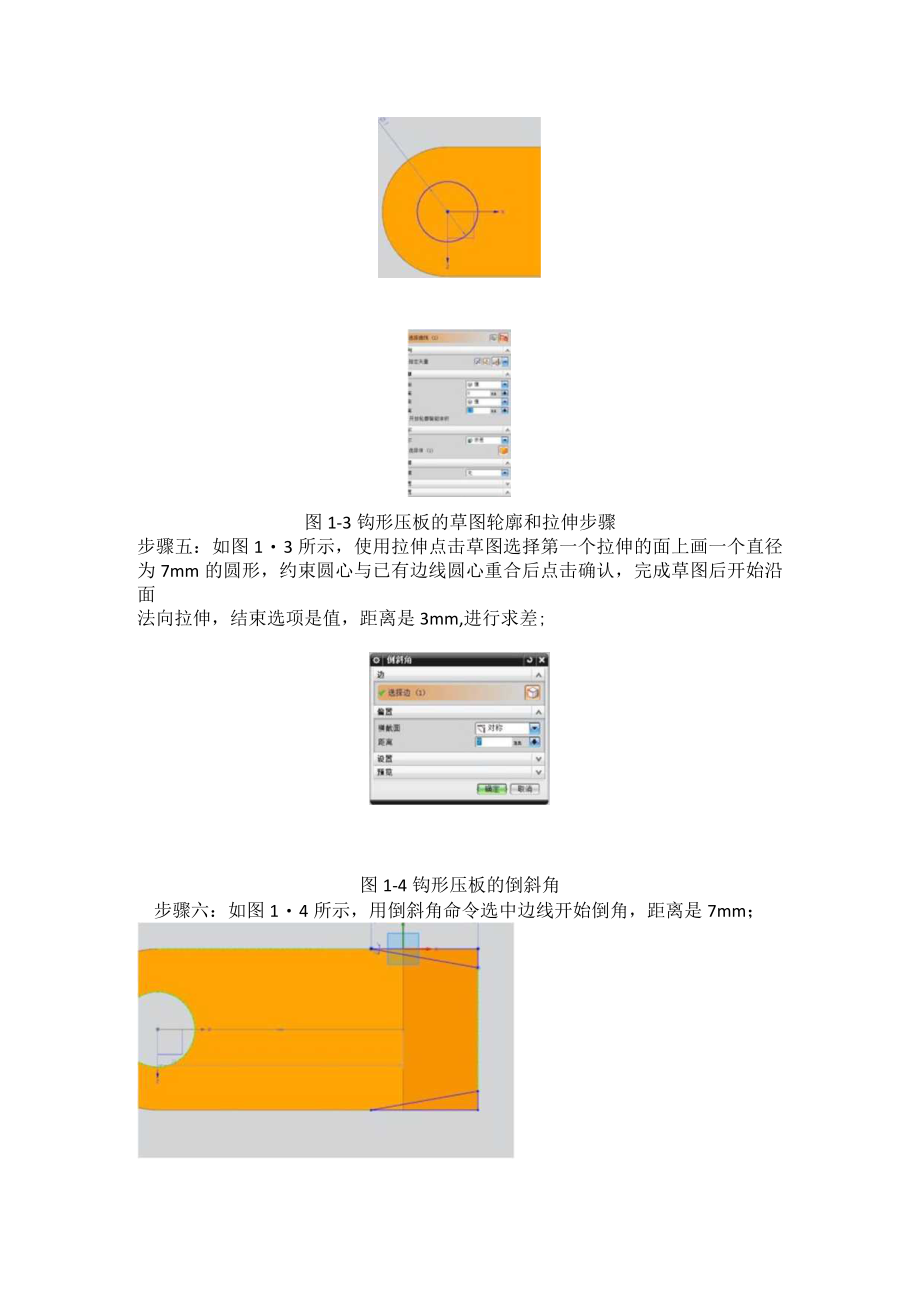

2、是值，距离是3mm,进行求差；图1-3钩形压板的草图轮廓和拉伸步骤步骤五：如图13所示，使用拉伸点击草图选择第一个拉伸的面上画一个直径为7mm的圆形，约束圆心与已有边线圆心重合后点击确认，完成草图后开始沿面法向拉伸，结束选项是值，距离是3mm,进行求差;图1-4钩形压板的倒斜角步骤六：如图14所示，用倒斜角命令选中边线开始倒角，距离是7mm；图1-5钩形压板的草图轮廓和拉伸步骤步骤七：如图1-5所示，使用拉伸点击草图选择第一个拉伸的面上用直线画一个三角形，约束好尺寸镜像后点击确认，完成草图后开始沿面法向拉伸，结束选项是值，距离是贯通，进行求差；1.2 钩形压板座的三维制作：步骤一：使用UG10
3、.0软件开始三维模型制作，第一步打开软件，进入UG10.0的建模界面；步骤二：按照“新建”-“模型”“修改名字”“确认”的步骤，进入建模内部界面开始三维模型画图。图2-1钩形压板座的草图轮廓和拉伸步骤步骤三：如图2-1所示，使用拉伸点击草图选择X和Y面上画一个直径为30的圆形,约束好圆心与0点重合后点击确认,完成草图后开始拉伸，结束选项是值，距离是5mm；Ha：A图2-2钩形压板的草图轮廓和拉伸步骤步骤四：如图2-2所示，使用拉伸点击草图选择第一个拉伸的面上用直线画一个直径为25mm的圆形后点击确认，完成草图后开始沿面法向拉伸，结束选项是值，距离是18mm,进行求和；图2-3钩形压板的草图轮廓
4、和拉伸步骤步骤五：如图2-3所示，使用拉伸点击草图选择第一个拉伸的面上投影边线后偏置Imm后点击确认,完成草图后开始沿面法向拉伸,结束选项是值,距离是2mm,进行求差；图2-4钩形压板的草图轮廓和拉伸步骤步骤六：如图2-4所示，使用拉伸点击草图选择第二个拉伸的面上用直线画一个直径为22mm的圆形后点击确认，完成草图后开始沿面法向拉伸，结束选项是值，距离是5mm,进行求和；图2-5钩形压板的草图轮廓和拉伸步骤步骤七：如图2-5所示，使用拉伸点击草图选择第二个拉伸的面上第一个拉伸的面上投影边线后偏置Imm剪裁点多余线条后点击确认，完成草图后开始沿面法向拉伸，结束选项是值，距离是Iomm,进行求和；
5、V图2-6钩形压板的倒斜角步骤八：如图2-6所示，用倒斜角命令选中拉伸后边线开始倒角，距离是Imm；图2-7钩形压板的草图轮廓和拉伸步骤步骤九：如图2-7所示，使用拉伸点击草图选择第二个拉伸的面上画一个直径为16mm的圆形后点击确认，完成草图后开始沿面法向拉伸，结束选项是值，距离是6mm,进行求和；图2-8钩形压板的螺纹孔步骤十：如图2-8所示，用螺纹孔命令选中边线圆心后打M6,深度为15的孔;图2-9钩形压板的草图轮廓和拉伸步骤步骤十一：如图2-9所示，使用拉伸点击草图选择第1个拉伸的面上画一个直径为4mm的圆形后点击确认，完成草图后开始沿面法向拉伸，结束选项是值，距离是贯通，进行求差；1.
6、3 夹具体的三维制作：步骤一：使用UG10.0软件开始三维模型制作，第一步打开软件，进入UG10.0的建模界面；步骤二：按照“新建”-“模型”-“修改名字”“确认”的步骤，进入建模内部图3-1夹具体的草图轮廓和拉伸步骤步骤三：如图3-1所示，使用拉伸点击草图选择X和Y面上画一个250X25Omm的正方形，约束好正方形中心与0点重合后点击确认，完成草图后开始拉伸，结束距离选项是30mm；图3-2夹具体的草图轮廓和拉伸步骤步骤四：如图3-2所示，使用拉伸点击草图选择正方形的上表面上画一个60X20mm的矩形，约束好位置后点击确认，完成草图后开始拉伸，结束距离选项是100mm,进行求和；图3-3夹具
7、体的草图轮廓和拉伸步骤步骤五：如图3-3所示，使用拉伸点击草图选择正方形的面画一个直径15mm的圆形以及两条长度为20mm与圆相切的直线，圆心到边的距离是分别是20和40mm,在画1条封闭的直线后进行镜像，点击确认，完成草图后开始拉伸，结束选项是值，距离是IoOmm,进行求差；图34夹具体的草图轮廓和拉伸步骤步骤六：如图3-4所示，使用拉伸点击草图选择正方形的面画一个直径26mm的圆形以及两条与圆相切的直线，圆心与步骤五的边线圆心重合，在画1条封闭的直线后进行镜像，点击确认，完成草图后开始拉伸，结束选项是值,距离是5mm,进行求差；图3-5夹具体的倒斜角步骤七：如图3-5所示，用倒斜角命令选中
8、拉伸后边线开始倒角，距离是10mm；图3-6夹具体的螺纹孔1步骤八：如图3-6所示，用螺纹孔命令后打M4,深度为6的孔;图3-7夹具体的螺纹孔2步骤九：如图37所示，用螺纹孔命令后打M6,深度为9的孔;图3-8夹具体的螺纹孔3步骤十：如图3-8所示，用螺纹孔命令后打M8,深度为12的孔;1.4 可换钻套的三维制作：步骤一：使用UG10.0软件开始三维模型制作，第一步打开软件，进入UG10.0的建模界面；步骤二：按照“新建”-“模型”-“修改名字”-“确认”的步骤，进入建模内部界面开始三维模型画图。图4-1可换钻套的草图轮廓和拉伸步骤步骤三：如图4-1所示，使用拉伸点击草图选择X和Y面上画直径为
9、8mm的圆,偏置2.5mm点击确认,完成草图后开始拉伸,结束距离选项是值,距离是12mm；图4-2可换钻套的草图轮廓和拉伸步骤步骤四：如图4-2所示，先使用拉伸点击草图选择圆柱上表面直径为20mm的圆并投影边线后点击确认，完成草图后开始沿面法向拉伸，结束选项是值，距离是8mm,求和；图4-3可换钻套的草图轮廓和拉伸步骤步骤五：如图4-3所示，使用拉伸点击草图选择圆柱2的下表面投影边线偏置0.5mm,点击确认完成草图后开始沿面法向拉伸，结束选项是值，距离是Imm,进行求差；图4-4可换钻套的倒斜角步骤六：如图4-4所示，用倒斜角命令选中3条边线开始倒角，距离是0.5mm；图4-5可换钻套的草图轮
10、廓和拉伸步骤步骤七：如图4-5所示，使用拉伸点击草图选择圆柱2的上表面画一个到X轴距离是5mm的矩形,矩形能覆盖住院然后点击确认完成草图后开始沿面法向拉伸，结束选项是值，距离是5mm,进行求差；1.5 零件的三维制作：步骤一：使用UG10.0软件开始三维模型制作，第一步打开软件，进入UG10.0的建模界面；步骤二：按照“新建”-“模型”-“修改名字”-“确认”的步骤，进入建模内部界面开始三维模型画图。图5-1零件的草图轮廓和拉伸步骤步骤三：如图5-1所示，使用拉伸点击草图选择X和Y面上画1个120*10Omm的矩形后点击确认，完成草图后开始拉伸，结束距离选项是值，距离是18mm；图5-2零件的
11、草图轮廓和拉伸步骤步骤四：如图5-2所示，使用拉伸点击草图选择矩形上表面直径80*6Omm的矩形后点击确认，完成草图后开始沿面法向拉伸，结束选项是值，距离是6mm,进行求和；图5-3零件的草图轮廓和拉伸步骤步骤五:如图5-3所示,使用拉伸点击草图选择矩形2的上表面画一个直径18mm的圆形以及两条与圆相切的直线，圆心到轴线的距离是分别是25和18mm,在画1条封闭的直线后进行镜像，点击确认完成草图后开始沿面法向拉伸，结束选项是值，距离是6mm,进行求差；图5-4零件的倒圆角步骤六：如图5-4所示，用倒圆角命令选中矩形2的4条边线开始倒角，半径是5mm；图5-5零件的倒斜角步骤七：如图55所示，用
12、倒斜角命令选中拉伸切除后的8条边线开始倒角，距离是5mm；图5-3零件的草图轮廓和拉伸步骤步骤五：如图5-3所示，使用拉伸点击草图选择矩形1的上表面画一个直径8mm的圆形，圆心与边线重合后进行镜像圆形，点击确认完成草图后开始沿面法向拉伸，结束选项是值，距离是贯通，进行求差；1.6双头螺杆的三维制作：步骤一：使用UG10.0软件开始三维模型制作，第一步打开软件，进入UG10.0的建模界面；步骤二：按照“新建”-“模型”-“修改名字”-“确认”的步骤，进入建模内部界面开始三维模型画图。图6-1双头螺杆的草图轮廓和拉伸步骤步骤三：如图6-1所示，使用拉伸点击草图选择X和Y面上画1个直径为6mm的圆形
13、，约束圆心与O点重合后点击确认，完成草图后开始拉伸，结束距离选项是值,距离是32mm；-3图6-2双头螺杆的螺纹步骤四：如图6-2所示，分别用螺纹命令选中圆柱面从两个方向后打螺纹，长度都修改为8mm；图6-2双头螺杆的倒斜角步骤五：如图6-2所示，用倒斜角命令选中2条边线开始倒角，距离是0.5mm；1.7 圆柱销6-22的三维制作：步骤一：使用UG10.0软件开始三维模型制作，第一步打开软件，进入UG10.0的建模界面；步骤二：按照“新建”-“模型”-“修改名字”-“确认”的步骤，进入建模内部界面开始三维模型画图。图7-1圆柱销6-22廓和拉伸步骤步骤三：如图71所示，使用拉伸点击草图选择X和
14、Y面上画1个直径为6mm的圆形，约束圆心与O点重合后点击确认，完成草图后开始拉伸，结束距离选项是值，距离是22mm；图7-2圆柱销6-22的倒斜角步骤四：如图7-2所示，用倒斜角命令选中2条边线开始倒角，距离是0.5mm；1.8 支撑板的三维制作：步骤一：使用UG10.0软件开始三维模型制作，第一步打开软件，进入UG10.0的建模界面；步骤二：按照“新建”-“模型”-“修改名字”-“确认”的步骤，进入建模内部界面开始三维模型画图。.17,K图8-1支撑板的草图轮廓和拉伸步骤步骤三：如图8-1所示，使用拉伸点击草图选择X和Y面上画1个135*20mm的矩形和1个直径为9mm的圆形，约束圆心与Y轴
15、重合，到边的距离是8mm后将圆镜像后点击确认，完成草图后开始拉伸，结束距离选项是值，距离是13mm；图8-2支撑板的草图轮廓和拉伸步骤步骤四：如图8-2所示，使用拉伸点击草图选择X和Y面上画1个直径为14mm的圆形，约束圆心与边线圆心重合后将圆镜像后点击确认，完成草图后开始拉伸，结束距离选项是值，距离是7mm,进行求差；1.9 支撑钉的三维制作：步骤一：使用UG10.0软件开始三维模型制作，第一步打开软件，进入UG10.0的建模界面；步骤二：按照“新建”-“模型”-“修改名字”-“确认”的步骤，进入建模内部界面开始三维模型画图。图9-1支撑钉的拉伸步骤步骤三：如图9所示，使用拉伸点击草图选择X和Z面上画1个直径为16mm圆形后点击确认，完成草图后开始拉伸，结束距离选项是值，距离是8mm,形成圆柱；图9-2
