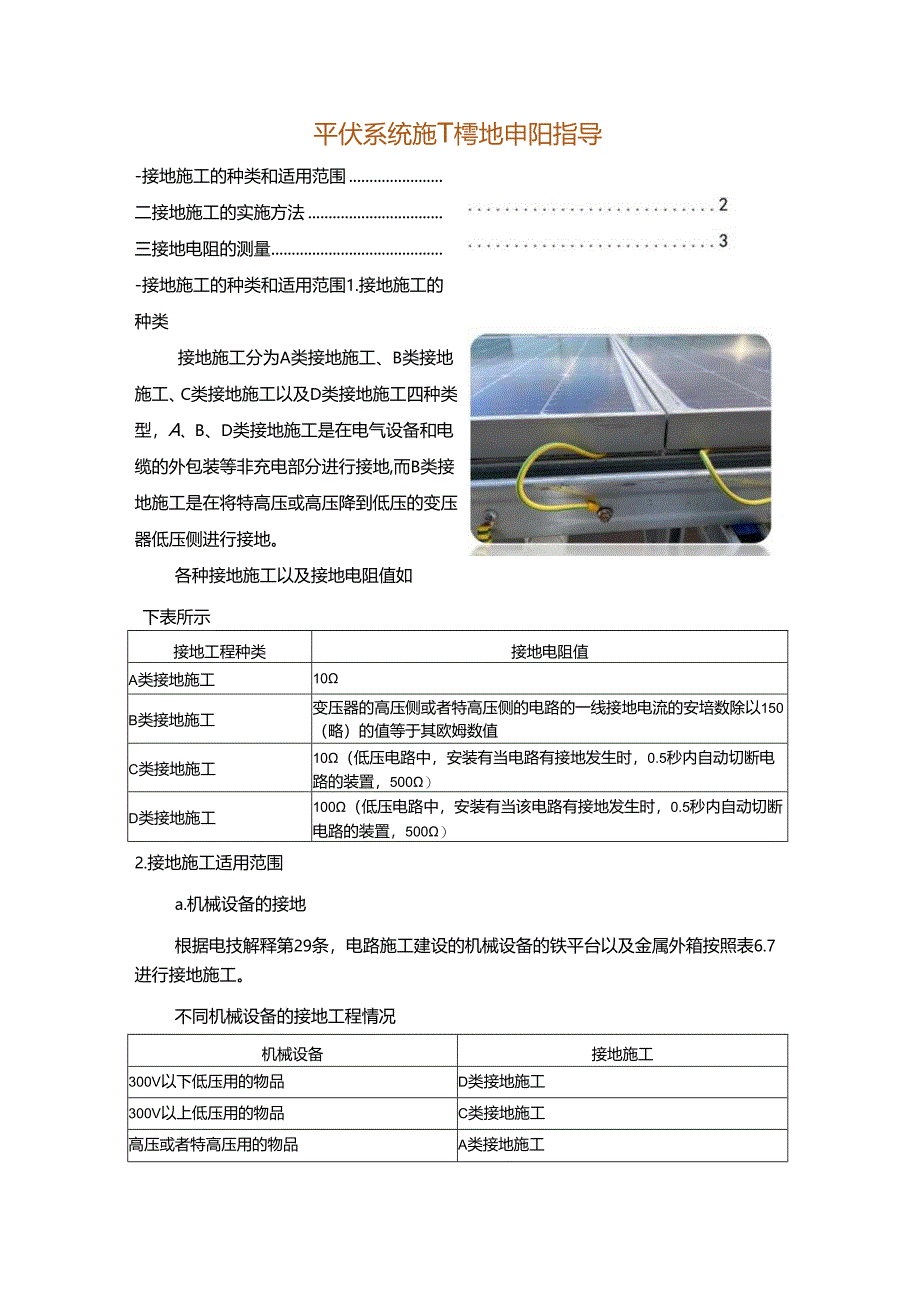

1、平伏系统施T樗地申阳指导-接地施工的种类和适用范围二接地施工的实施方法三接地电阻的测量-接地施工的种类和适用范围1.接地施工的种类接地施工分为A类接地施工、B类接地施工、C类接地施工以及D类接地施工四种类型，A、B、D类接地施工是在电气设备和电缆的外包装等非充电部分进行接地,而B类接地施工是在将特高压或高压降到低压的变压器低压侧进行接地。各种接地施工以及接地电阻值如下表所示接地工程种类接地电阻值A类接地施工10B类接地施工变压器的高压侧或者特高压侧的电路的一线接地电流的安培数除以150（略）的值等于其欧姆数值C类接地施工10（低压电路中，安装有当电路有接地发生时，0.5秒内自动切断电路的装置，

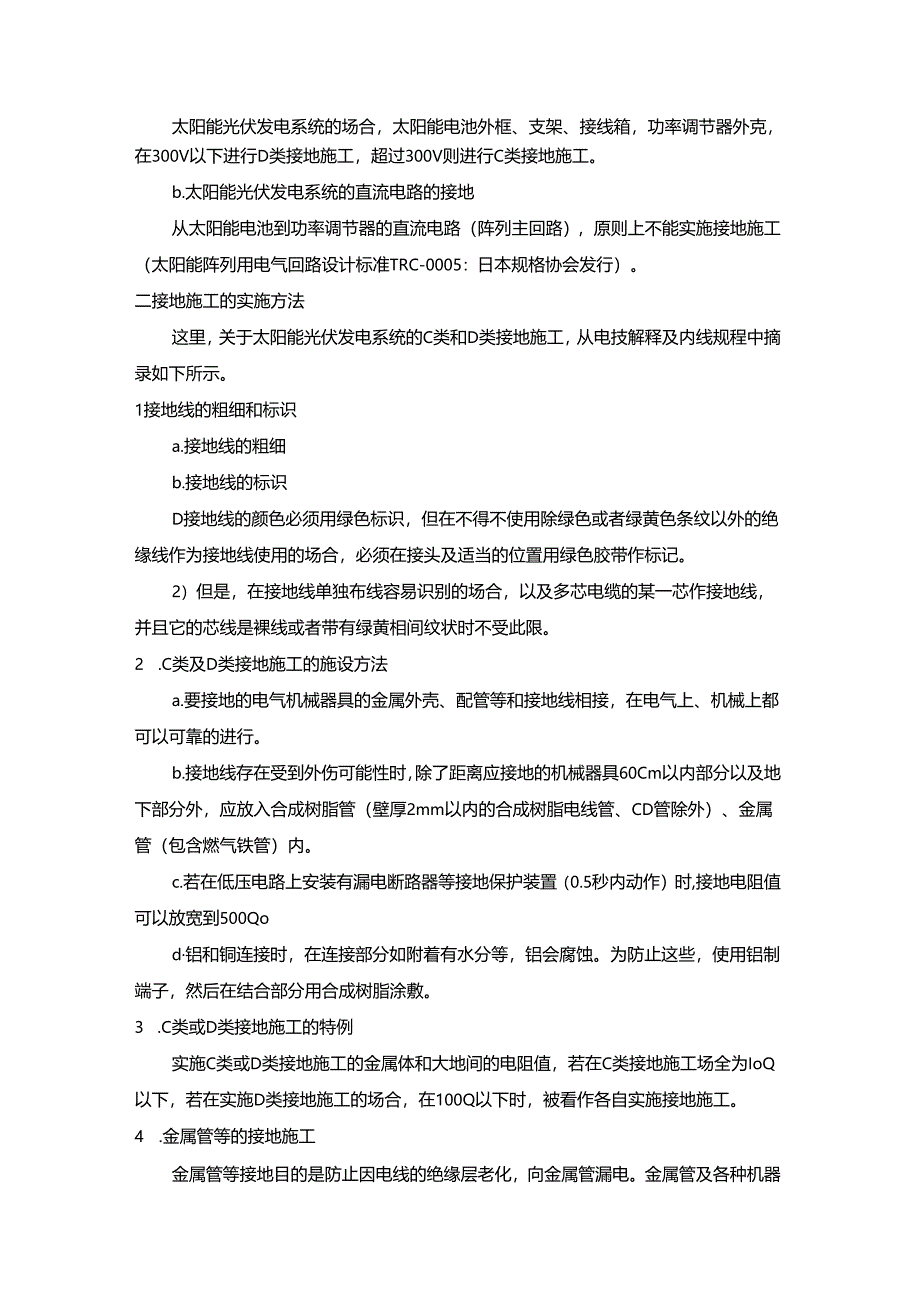

2、500）D类接地施工100（低压电路中，安装有当该电路有接地发生时，0.5秒内自动切断电路的装置，500）2.接地施工适用范围a.机械设备的接地根据电技解释第29条，电路施工建设的机械设备的铁平台以及金属外箱按照表6.7进行接地施工。不同机械设备的接地工程情况机械设备接地施工300V以下低压用的物品D类接地施工300V以上低压用的物品C类接地施工高压或者特高压用的物品A类接地施工太阳能光伏发电系统的场合，太阳能电池外框、支架、接线箱，功率调节器外克，在300V以下进行D类接地施工，超过300V则进行C类接地施工。b.太阳能光伏发电系统的直流电路的接地从太阳能电池到功率调节器的直流电路（阵列主回
3、路），原则上不能实施接地施工（太阳能阵列用电气回路设计标准TRC-0005：日本规格协会发行）。二接地施工的实施方法这里，关于太阳能光伏发电系统的C类和D类接地施工，从电技解释及内线规程中摘录如下所示。1接地线的粗细和标识a.接地线的粗细b.接地线的标识D接地线的颜色必须用绿色标识，但在不得不使用除绿色或者绿黄色条纹以外的绝缘线作为接地线使用的场合，必须在接头及适当的位置用绿色胶带作标记。2）但是，在接地线单独布线容易识别的场合，以及多芯电缆的某一芯作接地线，并且它的芯线是裸线或者带有绿黄相间纹状时不受此限。2 .C类及D类接地施工的施设方法a.要接地的电气机械器具的金属外壳、配管等和接地线相
4、接，在电气上、机械上都可以可靠的进行。b.接地线存在受到外伤可能性时，除了距离应接地的机械器具60Cm以内部分以及地下部分外，应放入合成树脂管（壁厚2mm以内的合成树脂电线管、CD管除外）、金属管（包含燃气铁管）内。c.若在低压电路上安装有漏电断路器等接地保护装置（0.5秒内动作）时,接地电阻值可以放宽到500Qod铝和铜连接时，在连接部分如附着有水分等，铝会腐蚀。为防止这些，使用铝制端子，然后在结合部分用合成树脂涂敷。3 .C类或D类接地施工的特例实施C类或D类接地施工的金属体和大地间的电阻值，若在C类接地施工场全为IoQ以下，若在实施D类接地施工的场合，在100Q以下时，被看作各自实施接地

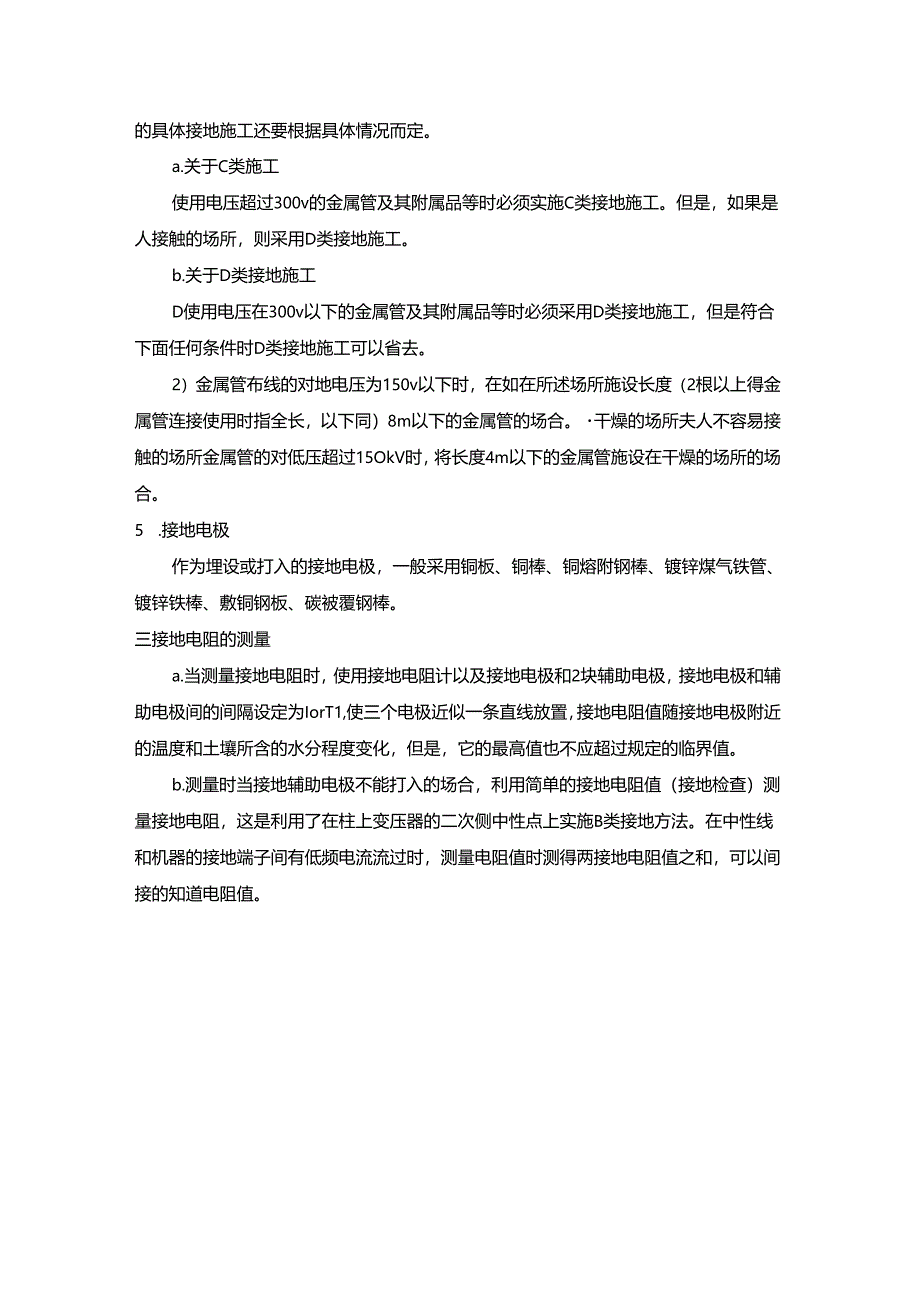

5、施工。4 .金属管等的接地施工金属管等接地目的是防止因电线的绝缘层老化，向金属管漏电。金属管及各种机器的具体接地施工还要根据具体情况而定。a.关于C类施工使用电压超过300v的金属管及其附属品等时必须实施C类接地施工。但是，如果是人接触的场所，则采用D类接地施工。b.关于D类接地施工D使用电压在300v以下的金属管及其附属品等时必须采用D类接地施工，但是符合下面任何条件时D类接地施工可以省去。2）金属管布线的对地电压为150v以下时，在如在所述场所施设长度（2根以上得金属管连接使用时指全长，以下同）8m以下的金属管的场合。干燥的场所夫人不容易接触的场所金属管的对低压超过15OkV时，将长度4m
6、以下的金属管施设在干燥的场所的场合。5 .接地电极作为埋设或打入的接地电极，一般采用铜板、铜棒、铜熔附钢棒、镀锌煤气铁管、镀锌铁棒、敷铜钢板、碳被覆钢棒。三接地电阻的测量a.当测量接地电阻时，使用接地电阻计以及接地电极和2块辅助电极，接地电极和辅助电极间的间隔设定为IorT1,使三个电极近似一条直线放置，接地电阻值随接地电极附近的温度和土壤所含的水分程度变化，但是，它的最高值也不应超过规定的临界值。b.测量时当接地辅助电极不能打入的场合，利用简单的接地电阻值（接地检查）测量接地电阻，这是利用了在柱上变压器的二次侧中性点上实施B类接地方法。在中性线和机器的接地端子间有低频电流流过时，测量电阻值时测得两接地电阻值之和，可以间接的知道电阻值。
