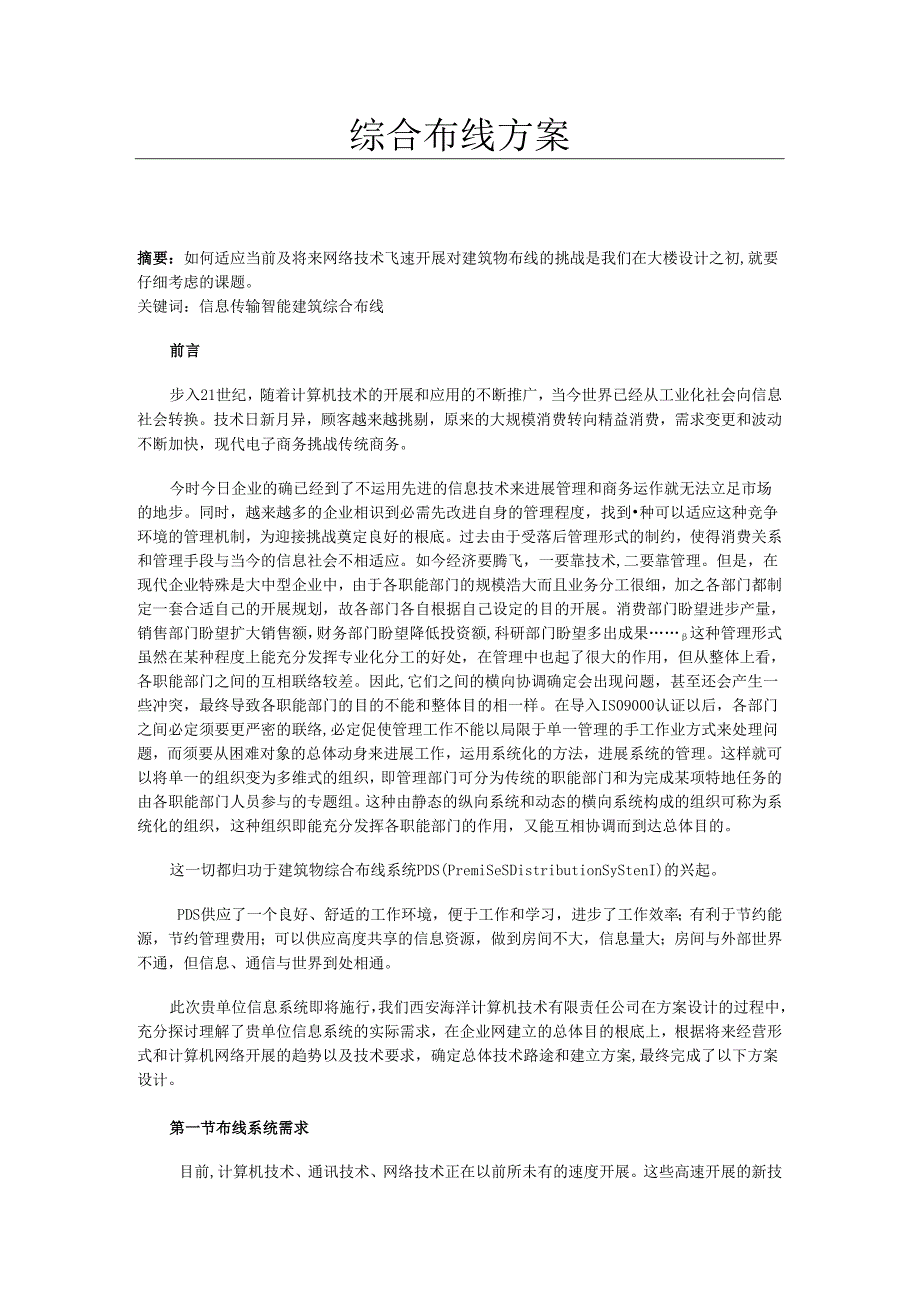

1、综合布线方案摘要：如何适应当前及将来网络技术飞速开展对建筑物布线的挑战是我们在大楼设计之初,就要仔细考虑的课题。关键词：信息传输智能建筑综合布线前言步入21世纪，随着计算机技术的开展和应用的不断推广，当今世界已经从工业化社会向信息社会转换。技术日新月异，顾客越来越挑剔，原来的大规模消费转向精益消费，需求变更和波动不断加快，现代电子商务挑战传统商务。今时今日企业的确已经到了不运用先进的信息技术来进展管理和商务运作就无法立足市场的地步。同时，越来越多的企业相识到必需先改进自身的管理程度，找到种可以适应这种竞争环境的管理机制，为迎接挑战奠定良好的根底。过去由于受落后管理形式的制约，使得消费关系和管理
2、手段与当今的信息社会不相适应。如今经济要腾飞，一要靠技术,二要靠管理。但是，在现代企业特殊是大中型企业中，由于各职能部门的规模浩大而且业务分工很细，加之各部门都制定一套合适自己的开展规划，故各部门各自根据自己设定的目的开展。消费部门盼望进步产量，销售部门盼望扩大销售额，财务部门盼望降低投资额,科研部门盼望多出成果这种管理形式虽然在某种程度上能充分发挥专业化分工的好处，在管理中也起了很大的作用，但从整体上看，各职能部门之间的互相联络较差。因此,它们之间的横向协调确定会出现问题，甚至还会产生一些冲突，最终导致各职能部门的目的不能和整体目的相一样。在导入IS09000认证以后，各部门之间必定须要更严
3、密的联络,必定促使管理工作不能以局限于单一管理的手工作业方式来处理问题，而须要从困难对象的总体动身来进展工作，运用系统化的方法，进展系统的管理。这样就可以将单一的组织变为多维式的组织，即管理部门可分为传统的职能部门和为完成某项特地任务的由各职能部门人员参与的专题组。这种由静态的纵向系统和动态的横向系统构成的组织可称为系统化的组织，这种组织即能充分发挥各职能部门的作用，又能互相协调而到达总体目的。这一切都归功于建筑物综合布线系统PDS(PremiSeSDistributionSyStenI)的兴起。PDS供应了一个良好、舒适的工作环境，便于工作和学习，进步了工作效率；有利于节约能源，节约管理费用

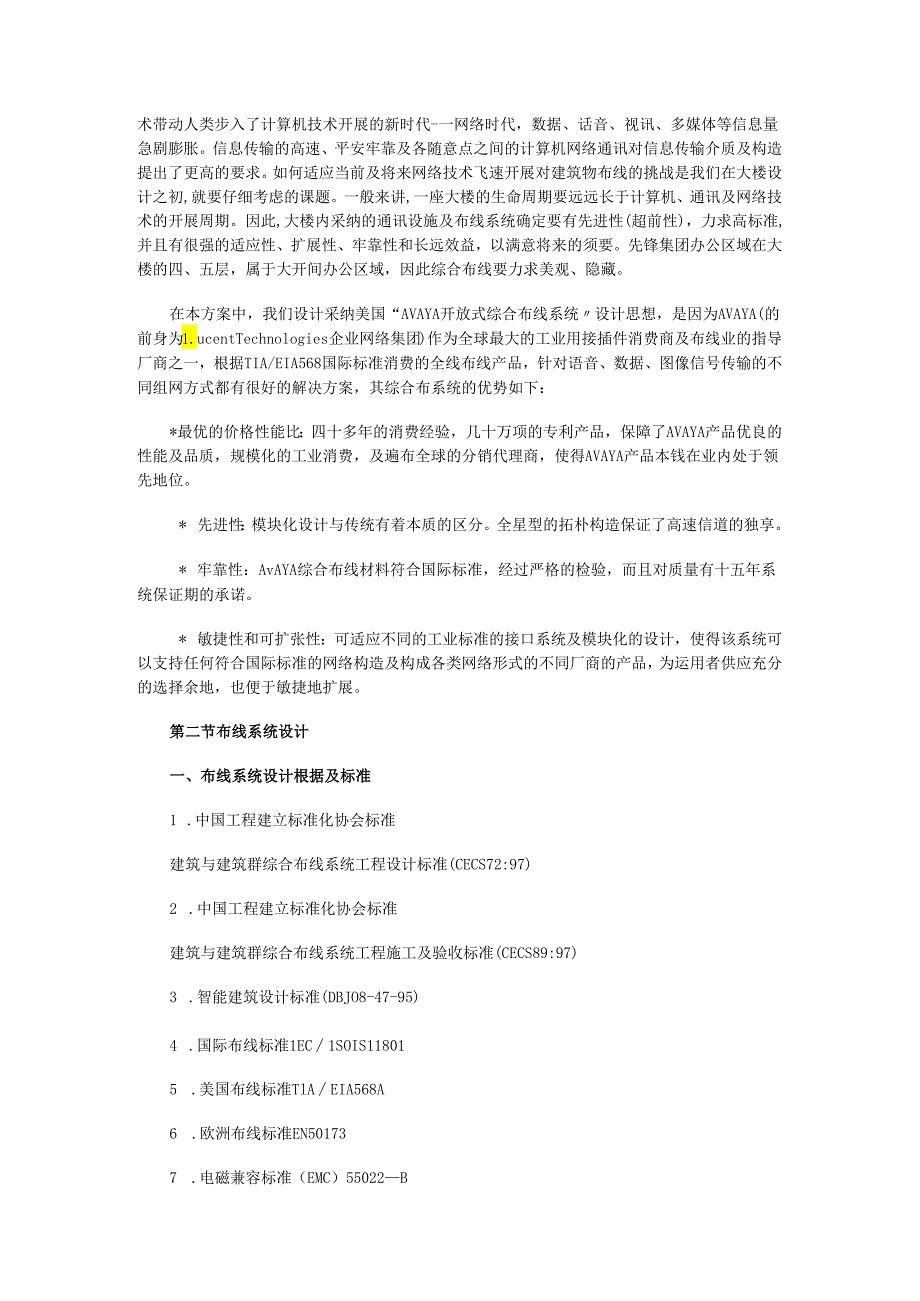

4、；可以供应高度共享的信息资源，做到房间不大，信息量大；房间与外部世界不通，但信息、通信与世界到处相通。此次贵单位信息系统即将施行，我们西安海洋计算机技术有限责任公司在方案设计的过程中，充分探讨理解了贵单位信息系统的实际需求，在企业网建立的总体目的根底上，根据将来经营形式和计算机网络开展的趋势以及技术要求，确定总体技术路途和建立方案,最终完成了以下方案设计。第一节布线系统需求目前,计算机技术、通讯技术、网络技术正在以前所未有的速度开展。这些高速开展的新技术带动人类步入了计算机技术开展的新时代-一网络时代，数据、话音、视讯、多媒体等信息量急剧膨胀。信息传输的高速、平安牢靠及各随意点之间的计算机网络
5、通讯对信息传输介质及构造提出了更高的要求。如何适应当前及将来网络技术飞速开展对建筑物布线的挑战是我们在大楼设计之初,就要仔细考虑的课题。一般来讲,一座大楼的生命周期要远远长于计算机、通讯及网络技术的开展周期。因此,大楼内采纳的通讯设施及布线系统确定要有先进性(超前性)，力求高标准,并且有很强的适应性、扩展性、牢靠性和长远效益，以满意将来的须要。先锋集团办公区域在大楼的四、五层，属于大开间办公区域，因此综合布线要力求美观、隐藏。在本方案中，我们设计采纳美国“AVAYA开放式综合布线系统设计思想，是因为AVAYA(的前身为1.ucentTechnologies企业网络集团)作为全球最大的工业用接插
6、件消费商及布线业的指导厂商之一，根据TIA/EIA568国际标准消费的全线布线产品，针对语音、数据、图像信号传输的不同组网方式都有很好的解决方案，其综合布系统的优势如下：*最优的价格性能比：四十多年的消费经验，几十万项的专利产品，保障了AVAYA产品优良的性能及品质，规模化的工业消费，及遍布全球的分销代理商，使得AVAYA产品本钱在业内处于领先地位。* 先进性：模块化设计与传统有着本质的区分。全星型的拓朴构造保证了高速信道的独享。* 牢靠性：AvAYA综合布线材料符合国际标准，经过严格的检验，而且对质量有十五年系统保证期的承诺。* 敏捷性和可扩张性：可适应不同的工业标准的接口系统及模块化的设计

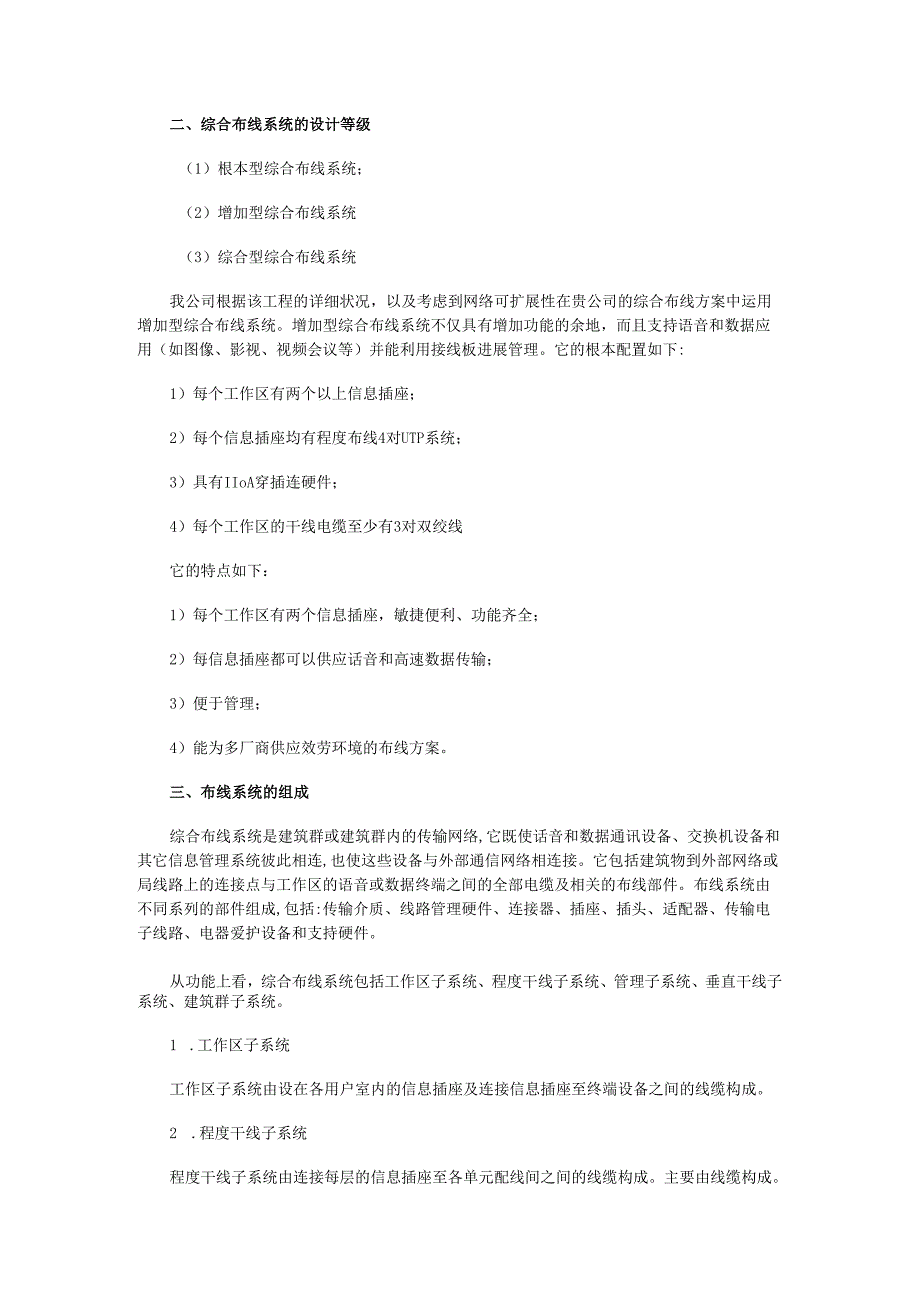

7、，使得该系统可以支持任何符合国际标准的网络构造及构成各类网络形式的不同厂商的产品，为运用者供应充分的选择余地，也便于敏捷地扩展。第二节布线系统设计一、布线系统设计根据及标准1 .中国工程建立标准化协会标准建筑与建筑群综合布线系统工程设计标准(CECS72:97)2 .中国工程建立标准化协会标准建筑与建筑群综合布线系统工程施工及验收标准(CECS89:97)3 .智能建筑设计标准(DBJO8-47-95)4 .国际布线标准1EC1SOIS118015 .美国布线标准TlAEIA568A6 .欧洲布线标准EN501737 .电磁兼容标准（EMC）55022B二、综合布线系统的设计等级（1）根本型综
8、合布线系统；（2）增加型综合布线系统（3）综合型综合布线系统我公司根据该工程的详细状况，以及考虑到网络可扩展性在贵公司的综合布线方案中运用增加型综合布线系统。增加型综合布线系统不仅具有增加功能的余地，而且支持语音和数据应用（如图像、影视、视频会议等）并能利用接线板进展管理。它的根本配置如下:1）每个工作区有两个以上信息插座；2）每个信息插座均有程度布线4对UTP系统；3）具有IIoA穿插连硬件；4）每个工作区的干线电缆至少有3对双绞线它的特点如下：1）每个工作区有两个信息插座，敏捷便利、功能齐全；2）每信息插座都可以供应话音和高速数据传输；3）便于管理；4）能为多厂商供应效劳环境的布线方案。三
9、、布线系统的组成综合布线系统是建筑群或建筑群内的传输网络,它既使话音和数据通讯设备、交换机设备和其它信息管理系统彼此相连,也使这些设备与外部通信网络相连接。它包括建筑物到外部网络或局线路上的连接点与工作区的语音或数据终端之间的全部电缆及相关的布线部件。布线系统由不同系列的部件组成,包括:传输介质、线路管理硬件、连接器、插座、插头、适配器、传输电子线路、电器爱护设备和支持硬件。从功能上看，综合布线系统包括工作区子系统、程度干线子系统、管理子系统、垂直干线子系统、建筑群子系统。1 .工作区子系统工作区子系统由设在各用户室内的信息插座及连接信息插座至终端设备之间的线缆构成。2 .程度干线子系统程度干
10、线子系统由连接每层的信息插座至各单元配线间之间的线缆构成。主要由线缆构成。目的是将垂直干线子系统延长到用户工作区。由于越来越困难的电磁干扰环境,当须要更宽的带宽应用时,亦可以采纳光缆。3 .管理子系统管理子系统由各单元分设的配线间及主机房的主配线间构成,主要负责本楼层内的信息通道的统一管理。它是由配线间中的电缆、跳线、跳线面板、光缆端接面板等组成。4 .垂直干线子系统垂直干线子系统由连接主设备间至各楼层配线间之间的线缆构成,其功能主要是把各分层配线架与主配线架相连。常用光缆或铜缆以供应楼层之间及与外界通信的通道,使整个布线系统组成一个有机的整体。5 .建筑群子系统布线系统支持的应用：以太网，高
11、速以太网(100BASE-T,100OBASETG)令牌网X ATMXI FDDlXISDN等应用。四、办公区构造分析及布线系统设计先锋集团的办公区域为大开间办公区域，各个部门用屏风隔离，并独立办公。办公区域总面积约为720平方米，全部语音、数据点覆盖整个大开间办公区域。因此，综合布线工程确定要美观合理。整个信息点初步设计为170个节点，其中数据节点100个，语音节点70个，根据贵单位的意建可做相应调整。XII 体设计系统采纳星形拓扑构造，便于管理及日后扩大。布线集中收容于主配线间，便利管理。布线设置为集中管理区，保持100O兆信息通道及不小于600兆带宽。建筑物之间连接预留通讯主控界面，便利
12、广域通讯网建立。建筑物网络布线系统敏捷配置，内部网络搭接随意，便利内部运用。由于建筑物内部与外部的通讯连接及管理由限制中心集中管理，将对管理带来效益。通过对需求的初步理解和我们对各品牌布线产品性能、价格的综合比较，我们选择AVAYA先进布线产品完成办公区布线系统。AVAYA的前身为1.ucentTechnologies企业网络集团：XAVAYA作为具有80年数据通讯的专业厂商，布线产品集众家布线产品之所长，最适于目前迅猛开展的数据通讯领域；具有屏蔽、非屏蔽的多元化全线产品，解决了困难环境对系统的干扰，运用户的产品选择性更加宽广；完善的市场销售及效劳网，为业主供应了保障；分布全国的分公司，为用户
13、供应了强有力的效劳支持。程度子系统，采纳AVAYA超五类双绞线，进展程度子系统的线路布线。数据线设备间子系统采纳YVAYAPM215OB-24口的配线架。工作区子系统的信息面板采纳超五类插座。语音线采纳IIOAB2100FT配线架。六个子系统1楼群子系统2设备室子系统3垂直干线子系统4楼层管理子系统5程度干线子系统6工作站区子系统注：根据工程实际状况，次项工程数据、语音布线涉及以下子系统(1)工作区子系统设计本工程布线工作区子系统由各个不同功能的区域构成。在相应区域的墙面或地面上安装信息插座。信息插座分单孔和双孔两种，数据插座选用AMP五类外表式插座，以保证将来高速网络产品的运用。每个数据插座
14、均为一个标准的RJ-45超五类插座，可支持155MbPS高速信息传输，不同型号的微机及终端通过RJ-45的标准跳线可便利地连接到数据插座上。(2)程度子系统设计程度子系统由各层配线间至各个工作区之间的电缆构成。高速数据传输采纳AVAYA五类(CAT5)阻燃非屏蔽双绞线(UTP),它支持155Mbps的传输速率，并具有相当高的抗扰性及可用带宽，具备很高的备用冗余，使系统具有极高的牢靠性和敏捷性。根据大楼的实际状况，程度线可从弱电配线间经地板经线槽分别引向工作区各信息点，配线间内接线端子与信息插座之间均为点到点端接，任何变更系统的操作(如增减用户，用户地址变更等)都不影响整个系统的工作，为系统线路
15、故障检修供应极大便利。程度子系统连接配线间和信息插座，其布线方式有以下三种：1)穿顶走线方式2)地面线槽埋地走线方式3) PVC管埋引走线方式(3)管理子系统设计设置2个配线间，四楼、五楼各一间。配线间设有19”工业标准机柜，综合布线设备均安装在机柜上。网络系统均采纳AVAYAPM215OB-24的非屏蔽五类跳线面板，用来跳接数据线，机柜留有足够的空间，以安装用户网络交换设备。管理子系统是整个配线系统的中心单元，它的布放、选型及环境条件的考虑是否恰当都干脆影响到信息系统的正常运行及维护和运用的敏捷性。它主要由各层分设的安排线间和主机房的主配线间(系统设备间)构成。对配线间的要求：配线间应防止电磁干扰，并尽量靠近弱电竖井旁，以便利布线并节约投资；室内天花板高度不应低于2.5米;0.3m的防静电的架空地板，为地下配线供应便利；活动地板平均荷载不小于500Kg112;室内照明不低于1501.x；本系统是无源布线系统，本身不须要电源。但为了保证在安装、测试及今后维护时可能运用电源，建议安装假设干电源插座，每个电源插座的容量不小于300W；根据该楼层上网络设备对电源的实际需求，装备可以满意运用须要的电源系统（包括UPS系统）；配线间内的温度应保持在18-27C之间；配线间内的湿度应保持在30%-50%之间；配线间内应干净、枯燥，并应有良好的通
