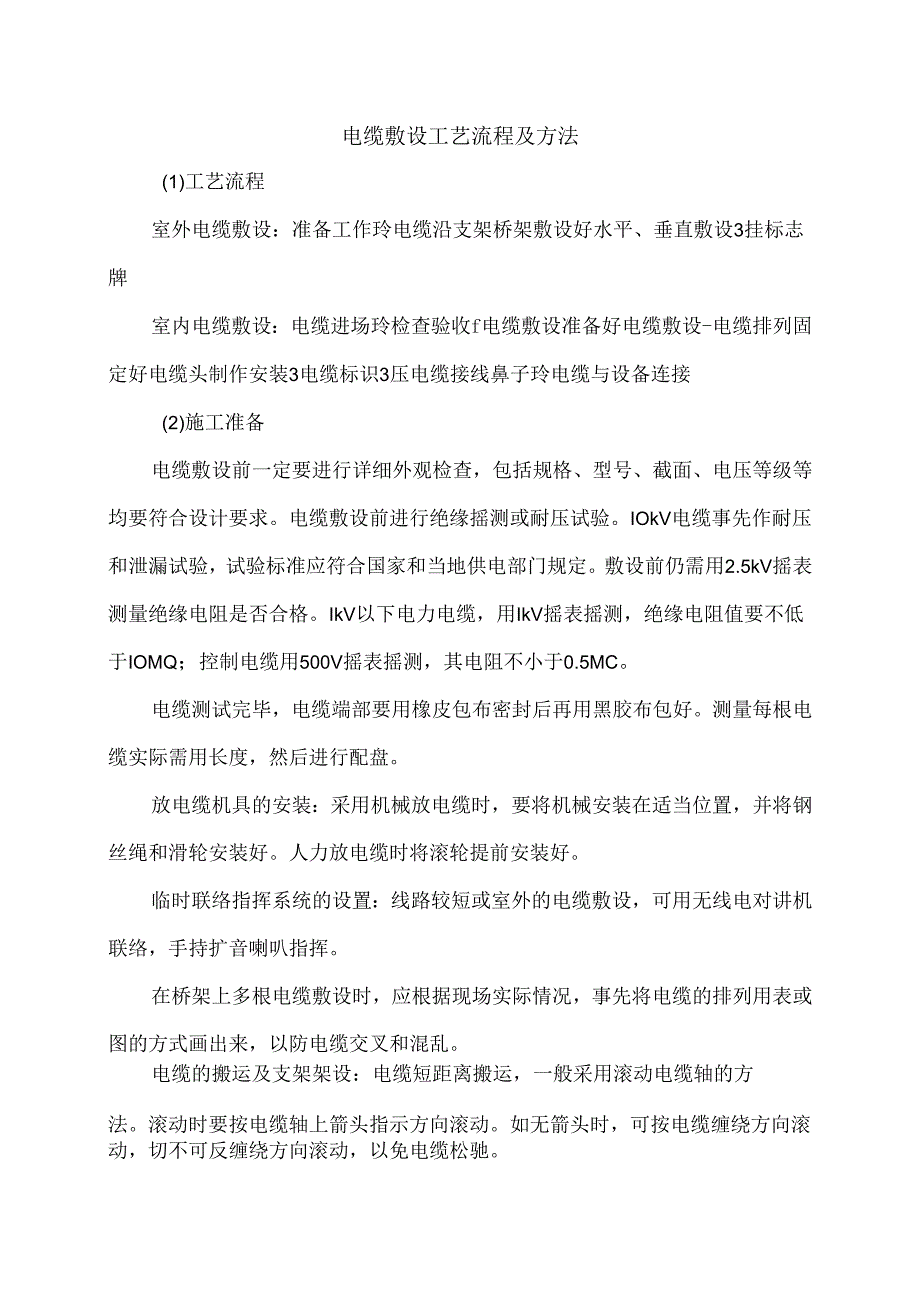

1、电缆敷设工艺流程及方法(1)工艺流程室外电缆敷设：准备工作玲电缆沿支架桥架敷设好水平、垂直敷设3挂标志牌室内电缆敷设：电缆进场玲检查验收f电缆敷设准备好电缆敷设-电缆排列固定好电缆头制作安装3电缆标识3压电缆接线鼻子玲电缆与设备连接(2)施工准备电缆敷设前一定要进行详细外观检查，包括规格、型号、截面、电压等级等均要符合设计要求。电缆敷设前进行绝缘摇测或耐压试验。IOkV电缆事先作耐压和泄漏试验，试验标准应符合国家和当地供电部门规定。敷设前仍需用2.5kV摇表测量绝缘电阻是否合格。IkV以下电力电缆，用IkV摇表摇测，绝缘电阻值要不低于IOMQ；控制电缆用500V摇表摇测，其电阻不小于0.5MC
2、。电缆测试完毕，电缆端部要用橡皮包布密封后再用黑胶布包好。测量每根电缆实际需用长度，然后进行配盘。放电缆机具的安装：采用机械放电缆时，要将机械安装在适当位置，并将钢丝绳和滑轮安装好。人力放电缆时将滚轮提前安装好。临时联络指挥系统的设置：线路较短或室外的电缆敷设，可用无线电对讲机联络，手持扩音喇叭指挥。在桥架上多根电缆敷设时，应根据现场实际情况，事先将电缆的排列用表或图的方式画出来，以防电缆交叉和混乱。电缆的搬运及支架架设：电缆短距离搬运，一般采用滚动电缆轴的方法。滚动时要按电缆轴上箭头指示方向滚动。如无箭头时，可按电缆缠绕方向滚动，切不可反缠绕方向滚动，以免电缆松驰。电缆支架的架设地点的选择，

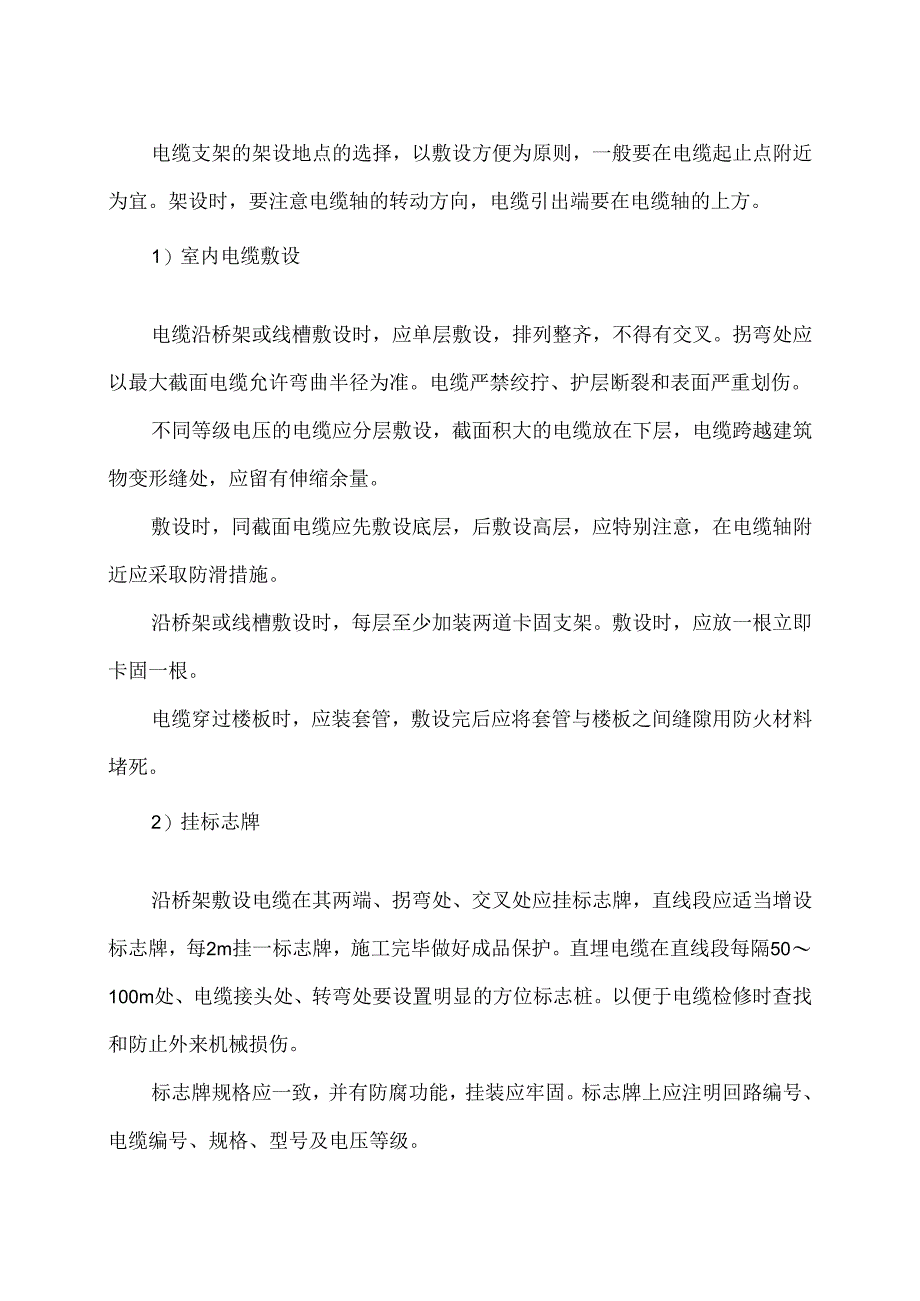

3、以敷设方便为原则，一般要在电缆起止点附近为宜。架设时，要注意电缆轴的转动方向，电缆引出端要在电缆轴的上方。1）室内电缆敷设电缆沿桥架或线槽敷设时，应单层敷设，排列整齐，不得有交叉。拐弯处应以最大截面电缆允许弯曲半径为准。电缆严禁绞拧、护层断裂和表面严重划伤。不同等级电压的电缆应分层敷设，截面积大的电缆放在下层，电缆跨越建筑物变形缝处，应留有伸缩余量。敷设时，同截面电缆应先敷设底层，后敷设高层，应特别注意，在电缆轴附近应采取防滑措施。沿桥架或线槽敷设时，每层至少加装两道卡固支架。敷设时，应放一根立即卡固一根。电缆穿过楼板时，应装套管，敷设完后应将套管与楼板之间缝隙用防火材料堵死。2）挂标志牌沿桥

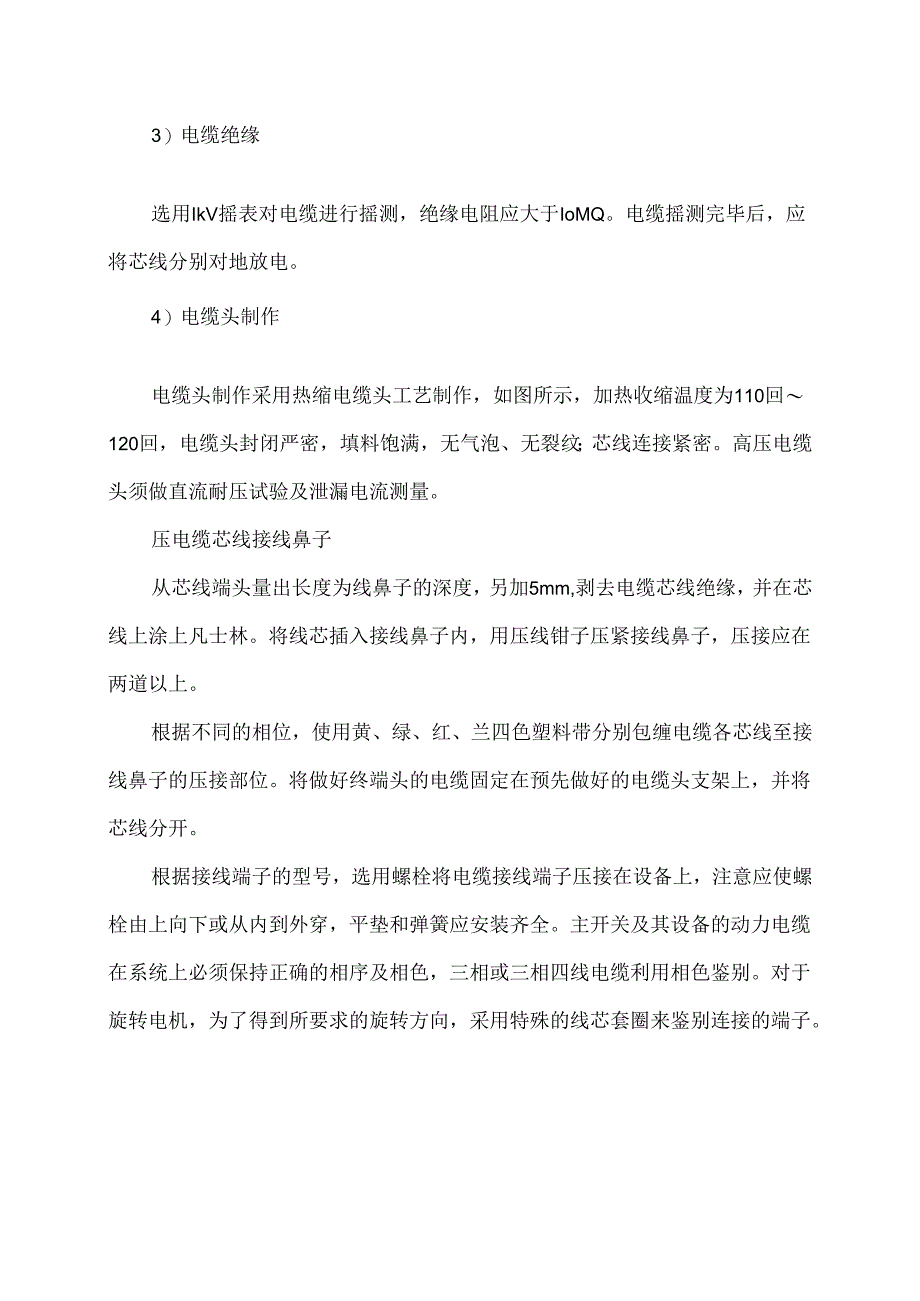

4、架敷设电缆在其两端、拐弯处、交叉处应挂标志牌，直线段应适当增设标志牌，每2m挂一标志牌，施工完毕做好成品保护。直埋电缆在直线段每隔50100m处、电缆接头处、转弯处要设置明显的方位标志桩。以便于电缆检修时查找和防止外来机械损伤。标志牌规格应一致，并有防腐功能，挂装应牢固。标志牌上应注明回路编号、电缆编号、规格、型号及电压等级。3）电缆绝缘选用IkV摇表对电缆进行摇测，绝缘电阻应大于IoMQ。电缆摇测完毕后，应将芯线分别对地放电。4）电缆头制作电缆头制作采用热缩电缆头工艺制作，如图所示，加热收缩温度为110回120回，电缆头封闭严密，填料饱满，无气泡、无裂纹；芯线连接紧密。高压电缆头须做直流耐压
5、试验及泄漏电流测量。压电缆芯线接线鼻子从芯线端头量出长度为线鼻子的深度，另加5mm,剥去电缆芯线绝缘，并在芯线上涂上凡士林。将线芯插入接线鼻子内，用压线钳子压紧接线鼻子，压接应在两道以上。根据不同的相位，使用黄、绿、红、兰四色塑料带分别包缠电缆各芯线至接线鼻子的压接部位。将做好终端头的电缆固定在预先做好的电缆头支架上，并将芯线分开。根据接线端子的型号，选用螺栓将电缆接线端子压接在设备上，注意应使螺栓由上向下或从内到外穿，平垫和弹簧应安装齐全。主开关及其设备的动力电缆在系统上必须保持正确的相序及相色，三相或三相四线电缆利用相色鉴别。对于旋转电机，为了得到所要求的旋转方向，采用特殊的线芯套圈来鉴别连接的端子。
