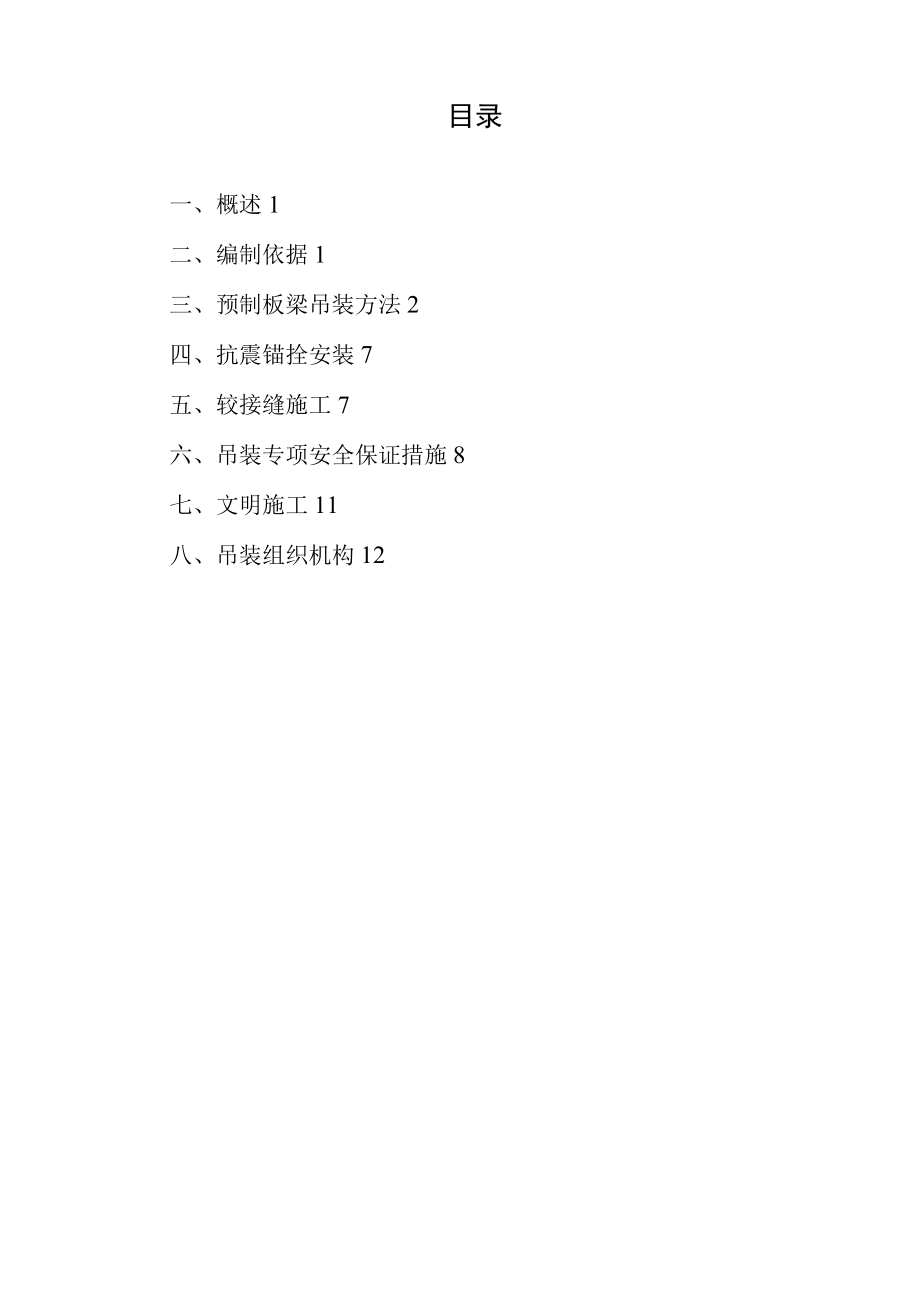

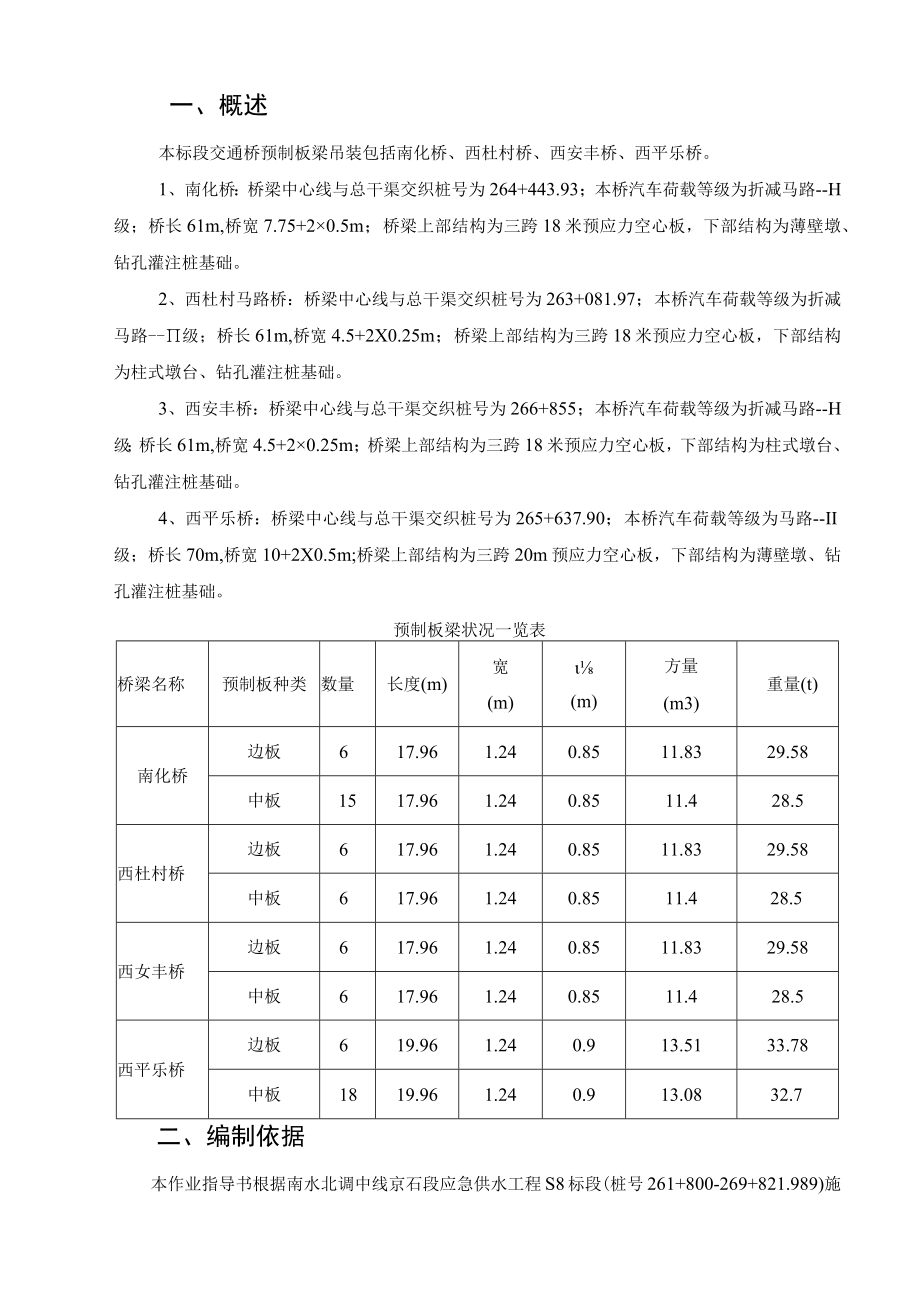

1、目录一、概述1二、编制依据1三、预制板梁吊装方法2四、抗震锚拴安装7五、较接缝施工7六、吊装专项安全保证措施8七、文明施工11八、吊装组织机构12一、概述本标段交通桥预制板梁吊装包括南化桥、西杜村桥、西安丰桥、西平乐桥。1、南化桥:桥梁中心线与总干渠交织桩号为264+443.93;本桥汽车荷载等级为折减马路-H级;桥长61m,桥宽7.75+20.5m;桥梁上部结构为三跨18米预应力空心板,下部结构为薄壁墩、钻孔灌注桩基础。2、西杜村马路桥:桥梁中心线与总干渠交织桩号为263+081.97;本桥汽车荷载等级为折减马路-级;桥长61m,桥宽4.5+2X0.25m;桥梁上部结构为三跨18米预应力空心

2、板,下部结构为柱式墩台、钻孔灌注桩基础。3、西安丰桥:桥梁中心线与总干渠交织桩号为266+855;本桥汽车荷载等级为折减马路-H级;桥长61m,桥宽4.5+20.25m;桥梁上部结构为三跨18米预应力空心板,下部结构为柱式墩台、钻孔灌注桩基础。4、西平乐桥:桥梁中心线与总干渠交织桩号为265+637.90;本桥汽车荷载等级为马路-II级;桥长70m,桥宽10+2X0.5m;桥梁上部结构为三跨20m预应力空心板,下部结构为薄壁墩、钻孔灌注桩基础。预制板梁状况一览表桥梁名称预制板种类数量长度(m)宽(m)(m)方量(m3)重量(t)南化桥边板617.961.240.8511.8329.58中板15

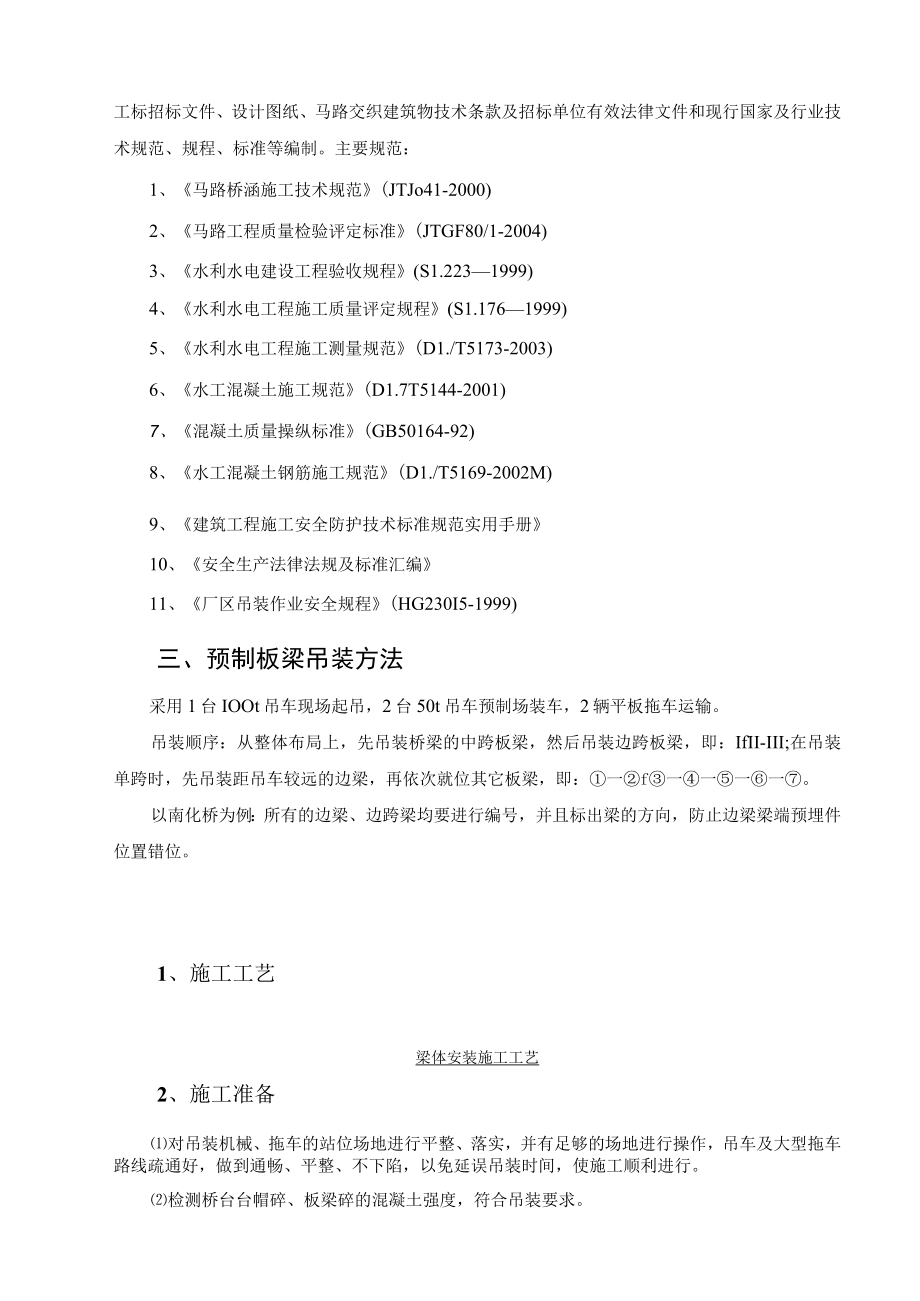

3、17.961.240.8511.428.5西杜村桥边板617.961.240.8511.8329.58中板617.961.240.8511.428.5西女丰桥边板617.961.240.8511.8329.58中板617.961.240.8511.428.5西平乐桥边板619.961.240.913.5133.78中板1819.961.240.913.0832.7二、编制依据本作业指导书根据南水北调中线京石段应急供水工程S8标段(桩号261+800-269+821.989)施工标招标文件、设计图纸、马路交织建筑物技术条款及招标单位有效法律文件和现行国家及行业技术规范、规程、标准等编制。主要规范

4、:1、马路桥涵施工技术规范(JTJo41-2000)2、马路工程质量检验评定标准(JTGF80/1-2004)3、水利水电建设工程验收规程(S1.2231999)4、水利水电工程施工质量评定规程(S1.1761999)5、水利水电工程施工测量规范(D1./T5173-2003)6、水工混凝土施工规范(D1.7T5144-2001)7、混凝土质量操纵标准(GB50164-92)8、水工混凝土钢筋施工规范(D1./T5169-2002M)9、建筑工程施工安全防护技术标准规范实用手册10、安全生产法律法规及标准汇编11、厂区吊装作业安全规程(HG230I5-1999)三、预制板梁吊装方法采用1台IO

5、Ot吊车现场起吊,2台50t吊车预制场装车,2辆平板拖车运输。吊装顺序:从整体布局上,先吊装桥梁的中跨板梁,然后吊装边跨板梁,即:IfII-III;在吊装单跨时,先吊装距吊车较远的边梁,再依次就位其它板梁,即:一f一一一一。以南化桥为例:所有的边梁、边跨梁均要进行编号,并且标出梁的方向,防止边梁梁端预埋件位置错位。1、施工工艺梁体安装施工工艺2、施工准备对吊装机械、拖车的站位场地进行平整、落实,并有足够的场地进行操作,吊车及大型拖车路线疏通好,做到通畅、平整、不下陷,以免延误吊装时间,使施工顺利进行。检测桥台台帽碎、板梁碎的混凝土强度,符合吊装要求。按设计图纸标示每块板梁的边线、中线。检查每块

6、板梁的所有尺寸(长度、宽度、顺直度)。将盖梁顶面的灰尘除去,放出盖梁、桥台每根梁位置的边线、中线、橡胶支座位置及操纵高程点,并对影响板梁就位的部位进行处理。准备好操纵伸缩缝的木板,准备垫平板,垫平板长度、宽度均大于支座的长、宽l2cm,(另外准备一部分半块的铁板)厚度为3mm、5mm。木板用来操纵梁板的伸缩缝、梁与梁之间的缝隙,铁垫板用来调整支座高度或垫平支座。合理安排吊装人员,各工序应由专人指挥。吊装时,绘制吊装平面,标注板梁位置,特别是边梁、桥台上的梁(有预埋件),标好板梁端头位置、方向,防止梁端头位置放错,造成窝工。3、支座安装西杜村桥有GYZ250X44(CR)支座32个,I400DX

7、-Ioo调坡支座16个;南化桥有GYZ25044(CR)支座56个,I400DX-100调坡支座28个;西平乐桥有GYZ25044(CR)支座64个,I400DX-IOO调坡支座32个;西安丰桥有GYZ25044(CR)支座32个,I400DX-100调坡支座16个;大寨桥有GJZ50040066(CR)支座6个,GJZ40030066(CR)支座6个;GJZ200X25035(CR)支座32个。安装的关键是:应尽可能地保证梁底与垫石顶面平行、平整,使橡胶支座上、下面全部密贴,避免偏压、脱空、不均匀支撑的发生。各桥板式GYZ型支座的施工方法如下:先将支撑垫石顶面浮砂除去,垫石表面应清洁、平整、

8、无油污;梁及支座接触的底平面应保证水平与平整,如有蜂窝要提前处理好;在支承垫石上按设计图标出支座位置中心线,同时在橡胶支座上也标出十字交织中心线。使支座中心线同垫石上的支座位置中心线相吻合。架梁、落梁时,预制梁的纵轴线应同支座中心三线(纵横中心线、边线)相重合。在架第一跨梁时,在梁底画好两个支座的中心线,在梁的端立面上标出两个支座位置中心铅垂线,落梁时同墩台上的位置中心线相吻合。多跨梁可依第一跨为基准落梁。架梁、落梁时操作应平稳,防止支座偏心受压或产生初始变形。安装调坡支座时应注意支座上、下各部件纵横务必对中,支承部位的混凝土要求洁净,支座顶高程一定要确切,保证调坡确切度。橡胶支座安装时的调整

9、橡胶支座安装后,若发现下述状况要及时调整:个别支座脱空,出现不均匀受力;支座发生较大的初始剪切变形;支座偏压严重,局部受压,侧面异常鼓出而局部脱空。调整方法一般用千斤顶顶起梁端,在支座下表面增加垫平板。再次落梁,在重力作用下,使支座上下表面相互平行且同梁底、墩台顶面全部密贴,同时使一片梁两端的支座处在同一平面内,梁的纵向倾斜度要加以操纵,以支座不产生明显初始剪切变形为佳。桥台支座安装图4、板梁运输采用2台50t吊车在板梁预制场装车,使用40吨平板半挂车2辆运载板梁。两台吊车分别吊挂距梁端0.8-1.Om处,吊装环与索具用卡环卡牢,将碎梁抬离地面30cm,在梁底垫上枕木;板梁落在枕木上后,摘除钢

10、丝绳,使钢丝绳从板梁底部穿过板梁进行捆绑,再起吊装至载运40吨半挂车上,用钢丝绳倒链将碎梁捆扎牢稳。吊预制件前先进行试吊,将预制件吊离支承面约23cm后暂停,对各主要受力部位的作用状况作周密的检查,确认作用良好,方可继续起吊。为保护板梁,钢丝绳采用橡胶袋裹牢。装车时专人指挥,使两台吊车同步操作、步调一致、起吊与摆臂时要平稳;运输预制构件时,按规定的上下记号正立安放,不准上下倒置,支撑点接近于构件的结果放置位置。40吨拖驶时速不大于10公里,载碎梁板至吊装吊车附近卸车。5、梁板架设采用1台IOOt吊车进行预制板梁的架设就位。首先吊车停放在吊装位置上,待运输板梁的拖车停放在指定位置后,解开固定板梁

11、的绳索,然后挂钩、吊装。吊装时,采用钢丝绳穿过板梁的捆绑方式起吊,提前在盖梁上放好枕木,板梁起吊后放在盖梁的枕木上,卸去捆绑钢丝绳,改为吊环就位。在吊装过程中,吊车摆臂均匀、平稳,严禁突然启动、中止,摆臂忽慢忽快。吊装有专人统一指挥,吊车摆臂半径内,严禁站人;无关人员,严禁靠近吊装现场。钢丝绳与板梁的交角不小于60度。梁板架设的工艺流程如下所述:定位放线:将盖梁顶面的灰尘除去,放出盖梁、桥台每根梁位置的边线、中心线、橡胶支座位置及操纵高程。安装橡胶支座:在支承垫石上按设计图标出支座位置中心线,同时在橡胶支座上也标出十字交织中心线。将支座安放在垫石上,使支座中心线同支座垫石上的支座位置中心线相重

12、合,使支座就位确切;桥台上的支座安装在已焊接在预埋件上的垫平片上。汽车起重机自行就位。用平板拖车将预制件从预制厂运至安装现场。吊装预制构件:吊预制件前先进行试吊,将预制件吊离支承面约23cm后哲停,对各主要受力部位的作用状况作周密的检查,确认作用良好,方可撤去支垫继续起吊。落预制件时,为使落预制件确切,在架第一跨时,在预制件底划好两个支座的十字位置中心线,在预制件的端立面上标出两个支座位置中心铅直线,落预制件时同盖梁上的位置中心线相吻合。吊装时,吊车停放在跨中位置的一侧进行吊装,吊装时,用绳挂住梁的两头,人工操纵梁的方向。起吊与摆臂时要平稳。板梁就位,采用垫平板找平,垫平板厚度为3mm、5mm

13、;梁就位后,将桥台预埋件与支座下的垫平板焊接。调整支座:支座安装后,若发现个别支座脱空、发生较大的初始剪切变形、支座偏压严重造成局部受压等现象,要及时调整。6、质量操纵板、梁吊装要求汽吊吊装时应有专人指挥,起吊及下降时要做到平稳及听从指挥,板梁安装时,伸缩缝宽度,板梁与板梁间缝安装时应操纵均匀,板梁安装后应无松动,与支座间应无空隙,否则应用铁片垫平。垫平后支座应无松动、无移位,否则板梁应重新安装。边梁吊装时应紧靠防滑垫块,边梁边线应到位、顺直。梁(板)安装检测工程操纵梁(板)安装实测工程项次检查项目规定值或允许偏差检查方法和频率权值l支座中心偏位(mm)梁5尺量:每孔抽查46个支座3板102倾

14、斜度1.2%吊垂线:每孔检查3片粱23梁(板)顶面纵向高程(Inm)+8,-5水准仪:抽查每孔2片,每片3点24相邻粱(板)顶面高差(mm)8尺量:每相邻梁(板)1四、抗震锚拴安装抗震锚拴在预制梁吊装前进行安装,根据测量放线位置,将钢套管放在锚筋中,锚筋为816,然后填入沥青膏,沥青膏配置为:在沥青中掺入20%左右的废轮胎细粉制成。抗震锚拴安装示意图五、被接缝施工被缝浇筑前用钢丝刷刷去较缝和空心板梁表面浮皮,并用压力水清洗洁净。空心板梁吊装前浇筑较缝部位进行凿毛处理。为保证钱缝浇筑质量,钱缝端部118Omm范围内采用M15水泥砂浆填筑,其余部分采用C40混凝土;较缝内钢筋形成骨架后整体放入校内

15、,号钢筋间距为200mm,并与预制板内钢筋绑扎在一起。六、吊装专项安全保证措施为了保证工程施工生产的顺利进行,保证职工人身安全,结合工程实际状况,制定吊装施工专项安全保证措施,并组织员工进行学习和宣传,认真落实到施工生产的工作中。1、一般规定起重工务必健康,两眼视力均不得低于1.0,无色盲、听力障碍、高气压、心脏病、癫痫、突发性昏厥及其他影响起重吊装作业的疾病与生理缺点。吊装作业人员务必持有特别工种作业证,务必经过安全技术培训,持证上岗。严禁酒后作业。各种吊装作业前,应预先确定吊装区域、在吊装现场设置安全警戒标志并设专人监护,非施工人员阻止入内。吊装区域内无闲散人员,障碍已排除。吊装作业人员务必佩带安全帽。吊装作业前,应对作业环境、各种起重吊装机械的运行部位、
