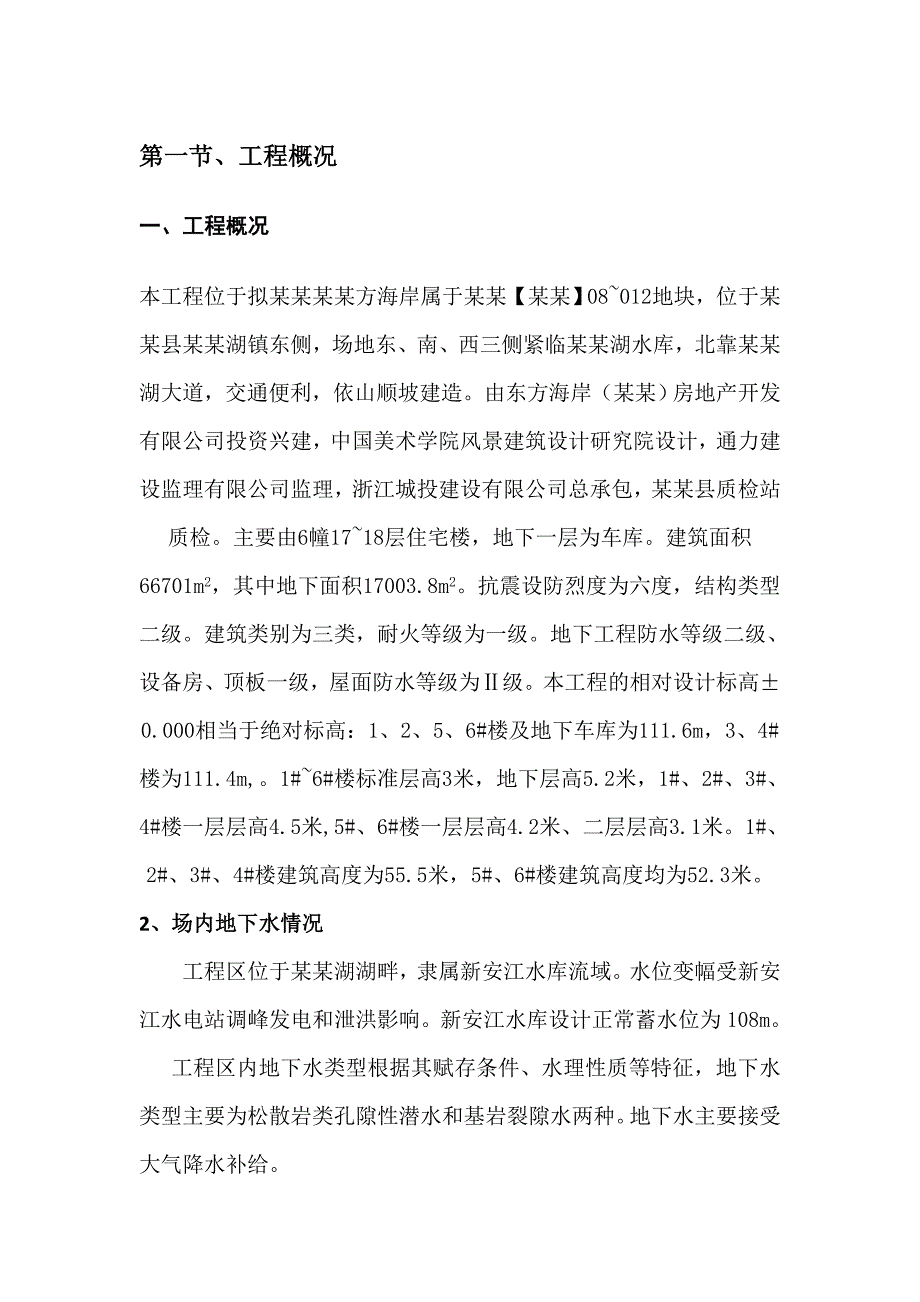

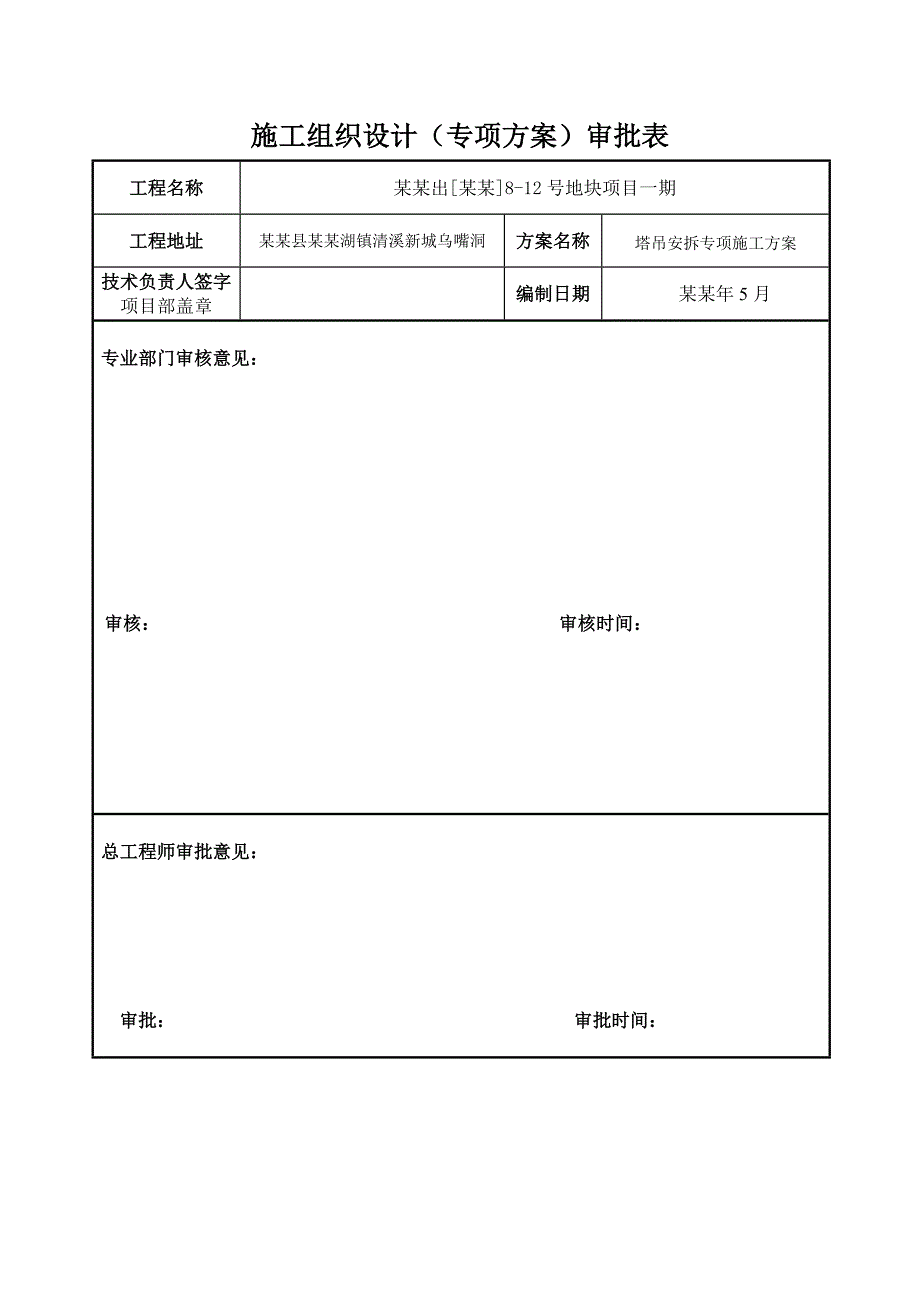

1、某某出8-12号地块项目一期塔吊安拆专项施工方案施工组织设计（专项方案）审批表工程名称某某出某某8-12号地块项目一期工程地址某某县某某湖镇清溪新城乌嘴洞方案名称塔吊安拆专项施工方案技术负责人签字项目部盖章 编制日期 某某年5月专业部门审核意见： 审核： 审核时间：总工程师审批意见：审批： 审批时间： 第一节、工程概况一、工程概况本工程位于拟某某某某方海岸属于某某【某某】08012地块，位于某某县某某湖镇东侧，场地东、南、西三侧紧临某某湖水库，北靠某某湖大道，交通便利，依山顺坡建造。由东方海岸（某某）房地产开发有限公司投资兴建，中国美术学院风景建筑设计研究院设计，通力建设监理有限公司监理，浙江
2、城投建设有限公司总承包，某某县质检站质检。主要由6幢1718层住宅楼，地下一层为车库。建筑面积66701m2，其中地下面积17003.8m2。抗震设防烈度为六度，结构类型二级。建筑类别为三类，耐火等级为一级。地下工程防水等级二级、设备房、顶板一级，屋面防水等级为级。本工程的相对设计标高0.000相当于绝对标高：1、2、5、6#楼及地下车库为111.6m，3、4#楼为111.4m,。1#6#楼标准层高3米，地下层高5.2米，1#、2#、3#、4#楼一层层高4.5米,5#、6#楼一层层高4.2米、二层层高3.1米。1#、2#、3#、4#楼建筑高度为55.5米，5#、6#楼建筑高度均为52.3米。2
3、、场内地下水情况工程区位于某某湖湖畔，隶属新安江水库流域。水位变幅受新安江水电站调峰发电和泄洪影响。新安江水库设计正常蓄水位为108m。工程区内地下水类型根据其赋存条件、水理性质等特征，地下水类型主要为松散岩类孔隙性潜水和基岩裂隙水两种。地下水主要接受大气降水补给。孔隙性潜水分布于第四系覆盖层及强风化岩（土）层内，埋藏深浅不一，水量不大，直接受大气降水补给，沿基岩面渗出，渗入基岩部分成为裂隙性潜水的补给来源。裂隙性地下水赋存于基岩裂隙、断层破碎带中，以潜水类型为主。孔隙性潜水主要受大气降水、地表径流控制，随季节性变化明显；基岩裂隙水水量受地形地貌、岩性、构造、风化及季节性降雨影响较大。地下水径
4、流方式主要通过基岩内的节理裂隙、构造及松散岩类的孔隙由高高程处向低高程处渗流，最终排泄到某某湖内。根据岩土工程勘察规范（GB50021-2001）（2009年版），按场地环境类型类、受地层渗透性影响按A类，场区内孔隙性潜水对混凝土结构微腐蚀性、对钢筋混凝土结构中钢筋在长期浸水作用具微腐蚀性、对钢筋混凝土结构中钢筋在干湿交替作用下具微腐蚀性。根据项目部施工总平面布置的总体要求，经过项目部讨论决定本工程1#、2#、5#、6#楼4台塔吊选用浙江省建设机械有限公司生产的自升式QTZ60型58m臂长的塔吊。（1）、1#塔吊/(6#楼南侧)塔吊基础承台中心线与6#楼各相关轴线的间距分别为：塔吊基础中心线Y
5、轴位于6-2轴往东4500mm， X轴位于6-A轴往南2900mm。塔吊基础承台顶标高为-5.65m，承台厚度为1250mm，在基础筏板底。采用5000*5000*1300桩承台基础，桩承台采用4个直径700，YZ700-615-3.5/10B16-C30型号冲击成孔桩，单桩承载力为1900KN。（2）、2#塔吊/(1#楼南侧)塔吊基础承台中心线与9#楼各相关轴线的间距分别为：塔吊基础中心线Y轴位于1-6轴往东4600mm， X轴位于1-C轴往南4500mm。塔吊基础承台顶标高为-5.65m，承台厚度为1250mm，在基础筏板底。采用5000*5000*1300桩承台基础，桩承台采用4个直径7
6、00，YZ700-615-3.5/10B16-C30型号冲击成孔桩，单桩承载力为1900KN。（3）、3#塔吊/(5#楼南侧)塔吊基础承台中心线与5#楼各相关轴线的间距分别为：塔吊基础中心线Y轴位于5-2轴向东4700mm， X轴位于5-A轴往南2900mm。塔吊基础承台顶标高为-5.65m，承台厚度为1250mm，在基础筏板底。采用5000*5000*1300独立承台基础，持力层地基承载力为2000Kpa。（4）、4#塔吊/(2#楼西侧)塔吊基础承台中心线与5#楼各相关轴线的间距分别为：塔吊基础中心线Y轴位于2-1轴向西3500mm， X轴位于2-P轴往南4300mm。塔吊基础承台顶标高为-
7、5.65m，承台厚度为1250mm，在基础筏板底。采用5000*5000*1300独立承台基础，持力层地基承载力为2000Kpa。二、施工平面布置见附图第二节、编制依据塔式起重机设计规范GB/T13752-1992建筑地基基础设计规范GB50007-2011建筑结构荷载规范GB50009-2012混凝土结构设计规范GB50010-2010建筑桩基技术规范JGJ97-2008建筑施工安全检查标准JGJ59-2011施工组织设计及建筑结构相关施工图纸等。第三节、施工工艺技术一、技术参数塔吊技术性能参数型号：QTZ60规格：733.7kN.m733.7kN.m起重量：60.00kN回转半径：58m起
8、升（安装）高度：75m附墙道数：2整机（主要零部件）重量和尺寸：833.00二、基础检查验收 (1)、基础的钢筋绑扎后，作隐蔽工程验收。隐蔽工程包括塔机基础节的预埋件或预埋节等。验收合格后方浇筑混凝土。(2)、基础混凝土的强度等级符合设计要求。用于检查结构构件混凝土强度的试件，在混凝土的浇筑地点随机抽取。取样与试件留置符合现行国家标准混凝土结构工程施工质量验收规范GB50204的有关规定。(3)、基础结构的外观质量没有严重缺陷，不宜有一般缺陷，对已出现的严重缺陷或一般缺陷采用相关处理方案进行处理，重新验收合格后安装塔机。(4)、基础的尺寸允许偏差符合下表规定：项目允许偏差(mm)检验方法标高2
9、0水准仪或拉线、钢尺检查平面外形尺寸(长度、宽度、高度)20钢尺检查表面平整度10、L/1000水准仪或拉线、钢尺检查洞穴尺寸20钢尺检查预埋锚栓标高(顶部)20水准仪或拉线、钢尺检查中心距2钢尺检查注：表中L为矩形或十字形基础的长边。(5)、基础工程验收符合现行国家标准混凝土结构工程施工质量验收规范GB50204的规定。第四节、计算书及相关图纸施工详图：计算书：天然基础1塔吊天然基础的计算书依据塔式起重机混凝土基础工程技术规程(JGJ/T 187-2009)。一. 参数信息塔吊型号:QTZ60塔机自重标准值:Fk1=833.00kN起重荷载标准值:Fqk=60.00kN塔吊最大起重力矩:M=
10、733.7kN.m塔吊计算高度:H=75m塔身宽度:B=1.6m非工作状态下塔身弯矩:M=-356.86kN.m承台混凝土等级:C35钢筋级别:HPB235地基承载力特征值:200kPa承台宽度:Bc=5m承台厚度:h=1.3m基础埋深:D=0m计算简图:二. 荷载计算1. 自重荷载及起重荷载1) 塔机自重标准值Fk1=833kN2) 基础以及覆土自重标准值Gk=551.325=812.5kN3) 起重荷载标准值Fqk=60kN2. 风荷载计算1) 工作状态下塔机塔身截面对角线方向所受风荷载标准值a. 塔机所受风均布线荷载标准值 (Wo=0.2kN/m2) =0.80.71.951.540.2
11、=0.34kN/m2 =1.20.340.351.6=0.23kN/mb. 塔机所受风荷载水平合力标准值Fvk=qskH=0.2375=16.95kNc. 基础顶面风荷载产生的力矩标准值Msk=0.5FvkH=0.516.9575=635.68kN.m2) 非工作状态下塔机塔身截面对角线方向所受风荷载标准值a. 塔机所受风均布线荷载标准值 (本地区 Wo=0.30kN/m2) =0.80.71.951.540.3=0.50kN/m2 =1.20.500.351.6=0.34kN/mb. 塔机所受风荷载水平合力标准值Fvk=qskH=0.3475=25.43kNc. 基础顶面风荷载产生的力矩标准
12、值Msk=0.5FvkH=0.525.4375=953.51kN.m3. 塔机的倾覆力矩工作状态下，标准组合的倾覆力矩标准值Mk=-356.86+0.9(733.7+635.68)=875.58kN.m非工作状态下，标准组合的倾覆力矩标准值Mk=-356.86+953.51=596.65kN.m三. 地基承载力计算依据塔式起重机混凝土基础工程技术规程(JGJ/T 187-2009)第4.1.3条承载力计算。塔机工作状态下：当轴心荷载作用时： =(833+60+812.5)/(55)=68.22kN/m2当偏心荷载作用时： =(833+60+812.5)/(55)-2(875.581.414/2
