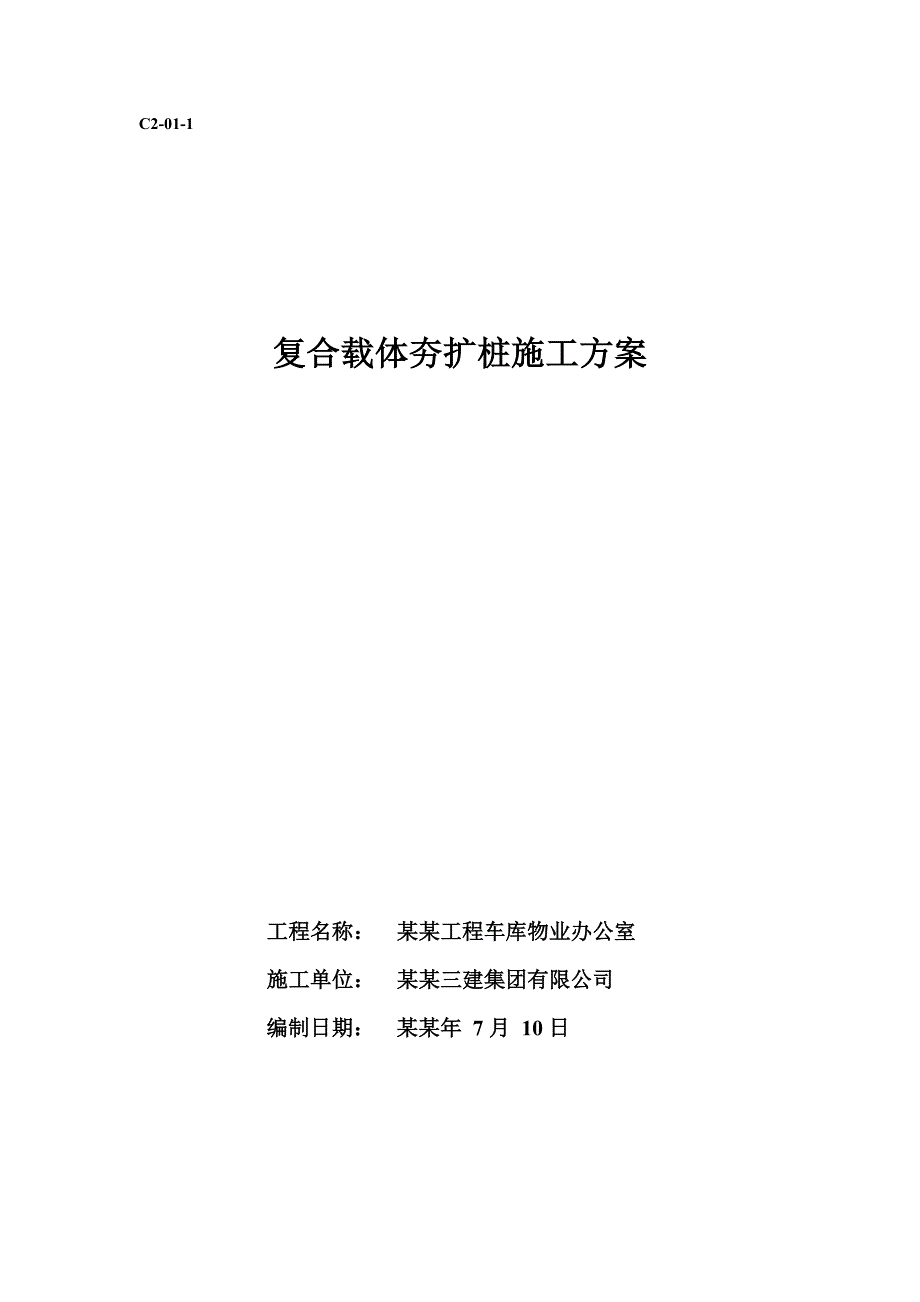

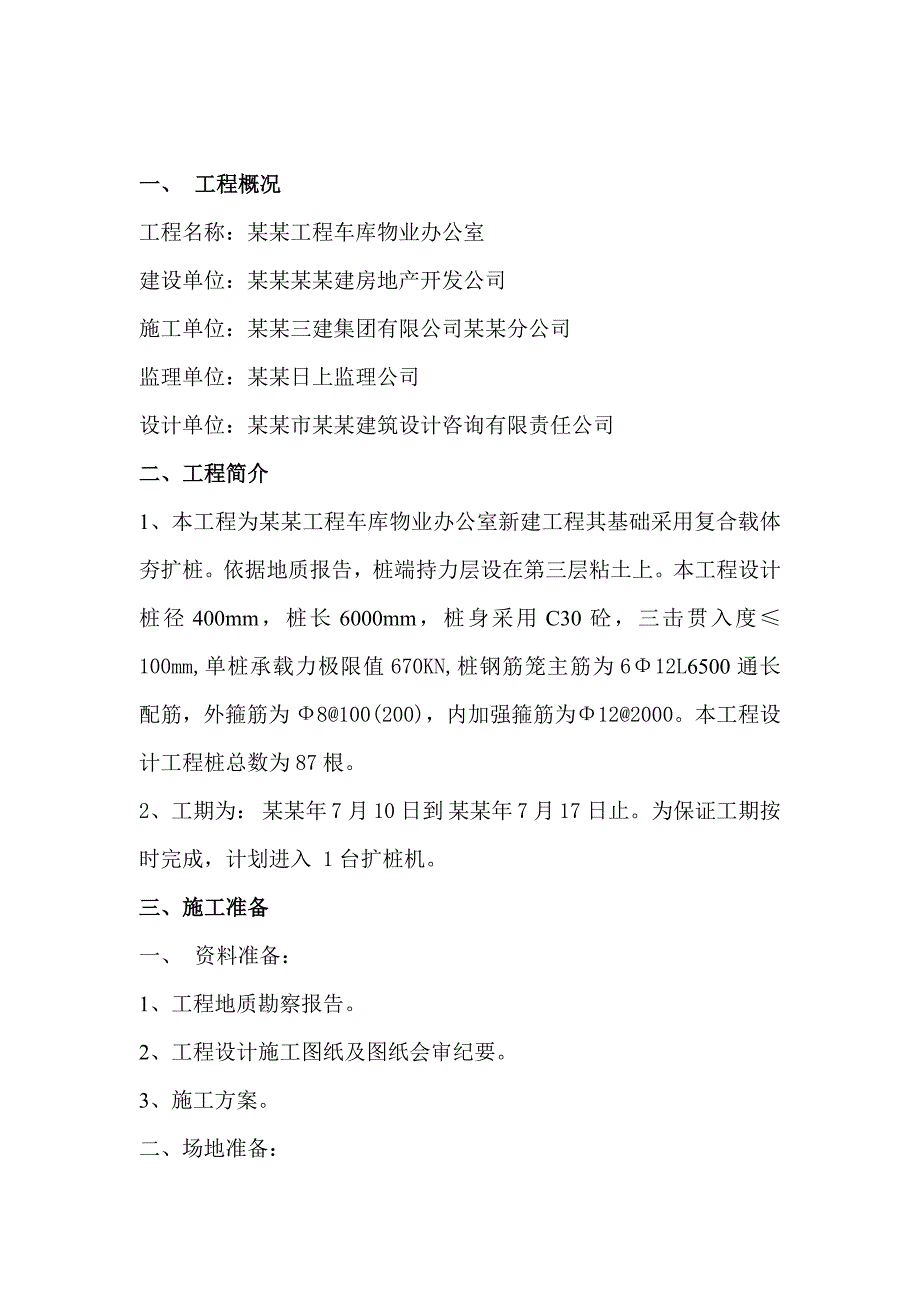

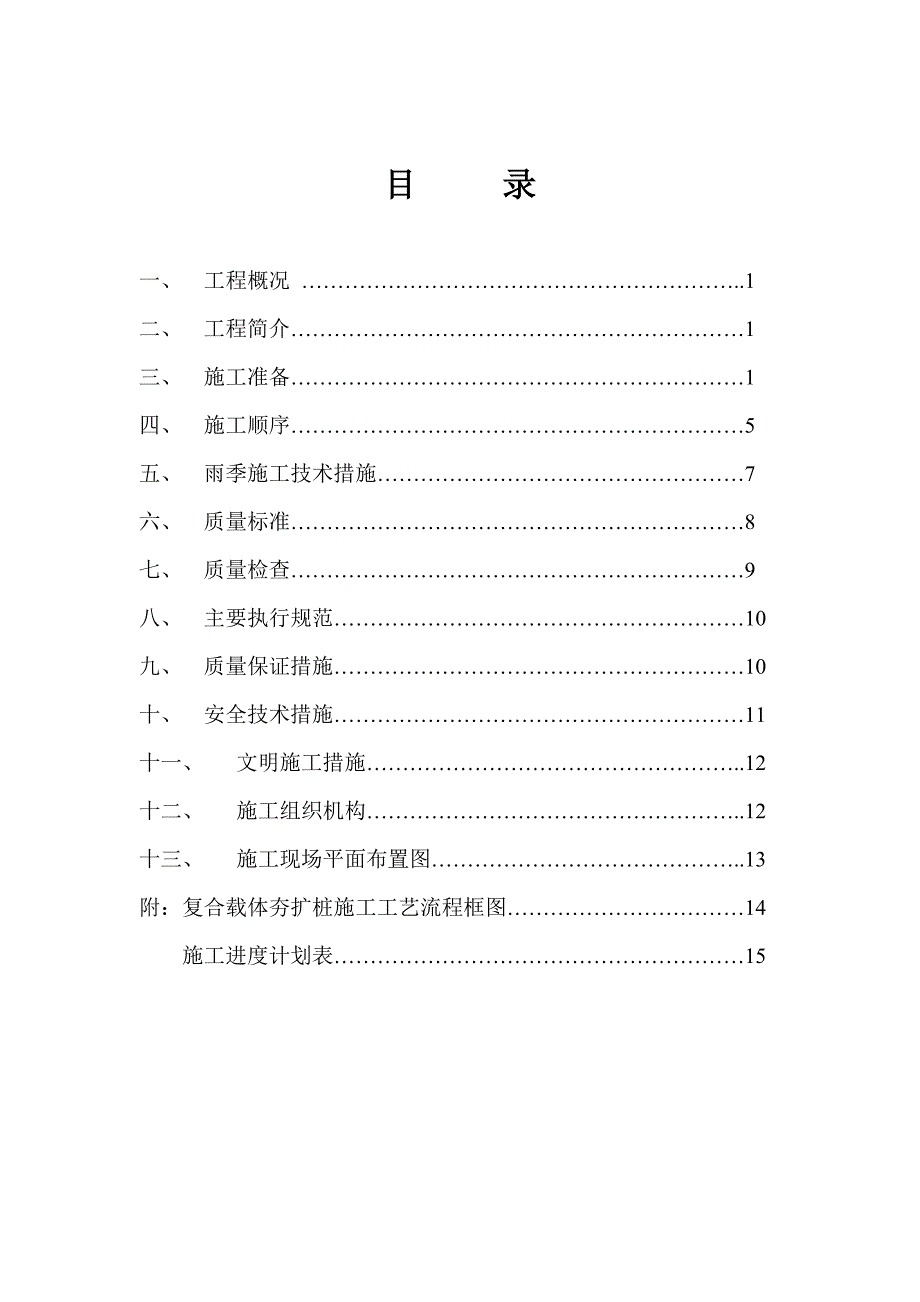

1、C2-01-1复合载体夯扩桩施工方案工程名称： 某某工程车库物业办公室 施工单位： 某某三建集团有限公司编制日期： 某某年 7月 10日 目 录一、 工程概况 .1二、 工程简介1三、 施工准备1四、 施工顺序5五、 雨季施工技术措施7六、 质量标准8七、 质量检查9八、 主要执行规范10九、 质量保证措施10十、 安全技术措施11十一、 文明施工措施.12十二、 施工组织机构.12十三、 施工现场平面布置图.13附：复合载体夯扩桩施工工艺流程框图14施工进度计划表15一、 工程概况工程名称：某某工程车库物业办公室 建设单位：某某某某建房地产开发公司施工单位：某某三建集团有限公司某某分公司监理
2、单位：某某日上监理公司 设计单位：某某市某某建筑设计咨询有限责任公司二、工程简介1、本工程为某某工程车库物业办公室新建工程其基础采用复合载体夯扩桩。依据地质报告，桩端持力层设在第三层粘土上。本工程设计桩径400mm，桩长6000mm，桩身采用C30砼，三击贯入度100mm,单桩承载力极限值670KN,桩钢筋笼主筋为612L6500通长配筋，外箍筋为8100(200)，内加强箍筋为122000。本工程设计工程桩总数为87根。2、工期为： 某某年 7月 10日到 某某年 7月 17日止。为保证工期按时完成，计划进入 1台扩桩机。三、施工准备一、 资料准备：1、工程地质勘察报告。2、工程设计施工图纸
3、及图纸会审纪要。3、施工方案。二、场地准备：1、施工现场做好“三通一平”。2、场地障碍物必须全部清除。3、经三方验收的基准轴线的控制点和水准点位置设在不受施工影响的地方。三、机械准备： 主 要 机 具 设 备 计 划 序号名 称规 格需用量使 用起止日期备 注单位数量1搅拌机350台1某某-72翻斗车台1某某-73手拖车辆5某某-74经纬仪台1某某-75水准仪台1某某-76大尺50m把1某某-77铁锹方口把50某某-78铁锹尖口把50某某-79电源总箱个1某某-710电焊机台1某某-711氧气、乙炔气套1某某-712台称1t台1某某-713打桩机台1某某-7四、材料准备： 1、原材料提前进场P
4、.C32.5水泥：100 吨、 中砂： 200 立方米、碎石（20-40mm）： 200 立方米、 钢筋： 24吨、碎砖：100立方米。2、开工前进场所有材料须有出场合格证，且必须进行二次复检，合格后方可使用。3、按设计及规范要求提前制作好钢筋笼。五、暂设已达到食宿条件。六、指定专业技术人员负责跟机定位桩点，抄测标高，测量三击贯入度及检查成桩质量。四、施工顺序1、复制桩位线工程项目部放线员依据图纸设计规定，将桩位点放线完毕，并灌注白灰。经自检，再经监理方验线合格后，各施工组技术员对所要施工的桩位点再进行一遍复测，确认无误后方可进行施工。2、移桩机就位当桩机就位在确定所要施工的桩位上后，使护筒中
5、心与桩位中心对齐，然后将护筒落至地表，并调整护筒垂直高度。3、锤击成孔先用细长锤低落距轻夯地面，使护筒准确定位于桩位，然后再提高细长锤夯击扩孔。4、沉护筒至设计标高经细长锤锤击成孔时，护筒随之下沉，当接近桩标高时，控制细长锤落距，准确将护筒沉至设计标高。5、填料夯击护筒沉至设计标高后，提升重锤落高出填料口，根据地质情况进行填料，锤做自由落体运动，夯击填充料(填料量以细长锤底出护筒底300mm500mm为依据)由投料口每次投入一定量的材料（材料为碎砖或碎石），投料量在0.5m1.8m为宜。重锤提升高度控制在6米左右，开始上下锤击，直至将一定量的碎砖填料全部夯入。填料大致分为三个阶段：填料下降、填
6、料持平、填料上升，相应填料也分为多中少。6、测三击贯入度 载体形成密实状态后，细长锤提升6.0m落距做自由落体运动，测三击贯入度，每击贯入度应比前一击小或相等，三击贯入度应满足设计要求100mm，如不满足要求，则应继续填料，夯击至满足设计要求为止。7、填碎砖石填充料三击贯入度应满足设计要求后，填碎砖石填充料0.20.3m继续夯击至细锤与护筒下口持平，且掌握标高符合设计要求。8、安置钢筋笼将重锤提出护筒，从护筒口上部放入预制钢筋笼，抄测笼顶标高，使钢筋笼沉至设计标高。9、浇筑混凝土从护筒投料口灌注混凝土，边灌注边振捣，至桩顶标高，并适当进行超灌300mm500mm，以保证桩头混凝土强度。10、提
7、升护筒混凝土灌注完毕后，将护筒振动匀速提出。11、振捣桩顶护筒全部提出后再振捣一次桩顶以保证桩顶密实。五、雨季施工技术措施1、材料防护（1）作好现场材料、设备等的搬运、储存、包装、防护工作，防止材料、设备因雨水浸泡、受潮等原因，而造成损失。（2）雨季施工时，水泥、钢筋不得露天存放，材料堆垛垫高高度不小于30cm，垛顶用苫布或塑料薄膜严密封盖。（3）砂、石堆应存放于混凝土地坪上，不同规格的砂、石料堆分界清楚、标识齐全。2、混凝土制备（1）加强对用水量的控制，每工作班对搅拌混凝土稠度的检查不少于2次（2）雨天时，每工作班对砂、石料含水量测定不少于2次。3、雨天运送混凝土时，车斗上应覆盖防雨材料。4
8、、雨天进行砼浇筑时，工作面上及未硬化结构表面应覆盖防雨材料，不得直接遭受雨淋。5、雨季施工现场四周应挖好排水沟，修好临时进站路，确保雨季道路畅通。6、在雨季到来之前，要组织电气人员认真检查现场的所有电器设备，凡露天使用的设备和电闸箱等都要有可靠的防雨、防潮措施。要认真检查设备的接零或接地保护是否牢固。7、雨季施工过程中，应指定专人加强对温度、湿度、风速等环境情况的监控，建立气象预报制等管理制度。8、为保证雨季施工的工程质量，应加强对人、机、料、法、环影响因素的控制。六、质量标准1、桩孔垂直度偏差小于桩长的1。2、桩径允许偏差为-20mm，桩位允许偏差，垂直轴线小于70mm，沿轴线小于150mm
9、。3、填料成分：含泥量10，有机物含量1.0。15、未尽事项严格执行建筑桩基技术规范JGJ94-94及复合载体夯扩设计规程JGJT135-2001和本工程设计说明。七、质量检查(一)对复合载体应抽检下列项目：1、填料成分。2、每次填料量。3、累计填料量。4、填碎砖石填充料。5、三击贯入度及每击贯入度值。(二) 对钢筋笼制作及安置检验应符合建筑规范规定及设计要求，并作检查记录。(三) 对混凝土搅拌及浇注检验应符合建筑规范规定及设计要求，并作检查记录。(四) 混凝土原材料和配合比应符合混凝土结构工程施工质量验收规范GB50204的规定。施工过程中应留置混凝土试块，制作好的混凝土试块及时送到检测站标
10、养，由专人负责管理。(五) 单桩完整性承载力检测为确保实际单桩竖向极限承载力标准值达到设计要求，必须进行单桩完整承载力的检测。承载力检测的数量及方法严格按照桩基地应变动力测规程JGJ-T93-95，并由桩基检测中心出据合格报告后才允许下道工序施工。八、主要执行规范1、建筑地基基础工程施工质量验收规范GB50202-20022、建筑桩基技术规范JGJ94-943、黑龙江省建筑工程施工质量验收标准DB234、混凝土结构工程施工质量验收规范GB50204-20025、复合载体夯扩桩设计规程JGJT135-20016、桩基地应变动力测规程JGJ-T93-957、建筑桩基检测技术规范JGJ106-200
11、3九、质量保证措施1、桩机施工(1)桩点定位下桩管前应用直径与护筒等大且内有中心交叉点的圆模具画圆，中心交叉点对准桩位点。(2)桩管入土深度桩管入土深度误差控制在50mm，入土前应在桩管和细长锤上做个标记(零点)，用其控制入土深度。(3)垂直度桩管垂直度应控制在桩长的1，桩机稳定前应用水平尺调整垂直度，同时可参照附近的建筑物进行调整。(4)载体填量载体填量宜在0.5m1.8m。(5)三击贯入度三击贯入度应控制在设计范围内，细长锤应以6.0m落距做自由落体运动，后击的贯入度应小于或等于前一击贯入度，其三次贯入度总计不大于设计的要求100mm或200mm。2、钢筋工程(1)钢筋工应持证上岗，严格按规程施工。(2)严禁使用无三证(出厂合格证、质量保证书、材料化验单)钢筋。3、混凝土工程(1)搅拌机应有专人操作，持证上岗。(2)原材料有三证(出厂合格证、质量保证书、材料化验单)。(3)不得使用已被污染的水。十、安全技术措施1、施工必须执行切实可行的安全技术措施，开工前由技术员和安全员对全体工人进行安全教育，并由安全员定期检查、教育并做好记录。2、施工前钻机要进行全面检查、检修，消除隐患。3、施工场地要平整，局部坡度不大于5，以防桩机倾斜，减少安全隐患。4、重锤钢丝绳要经常检查，发现严重断股应及时更换。5、机组应设置操作手一名，地面指挥一名，协调作业。6、高空作业必须系安全带，并作
