《大体积混凝土施工方案6.doc》由会员分享，可在线阅读，更多相关《大体积混凝土施工方案6.doc（28页珍藏版）》请在第壹文秘上搜索。

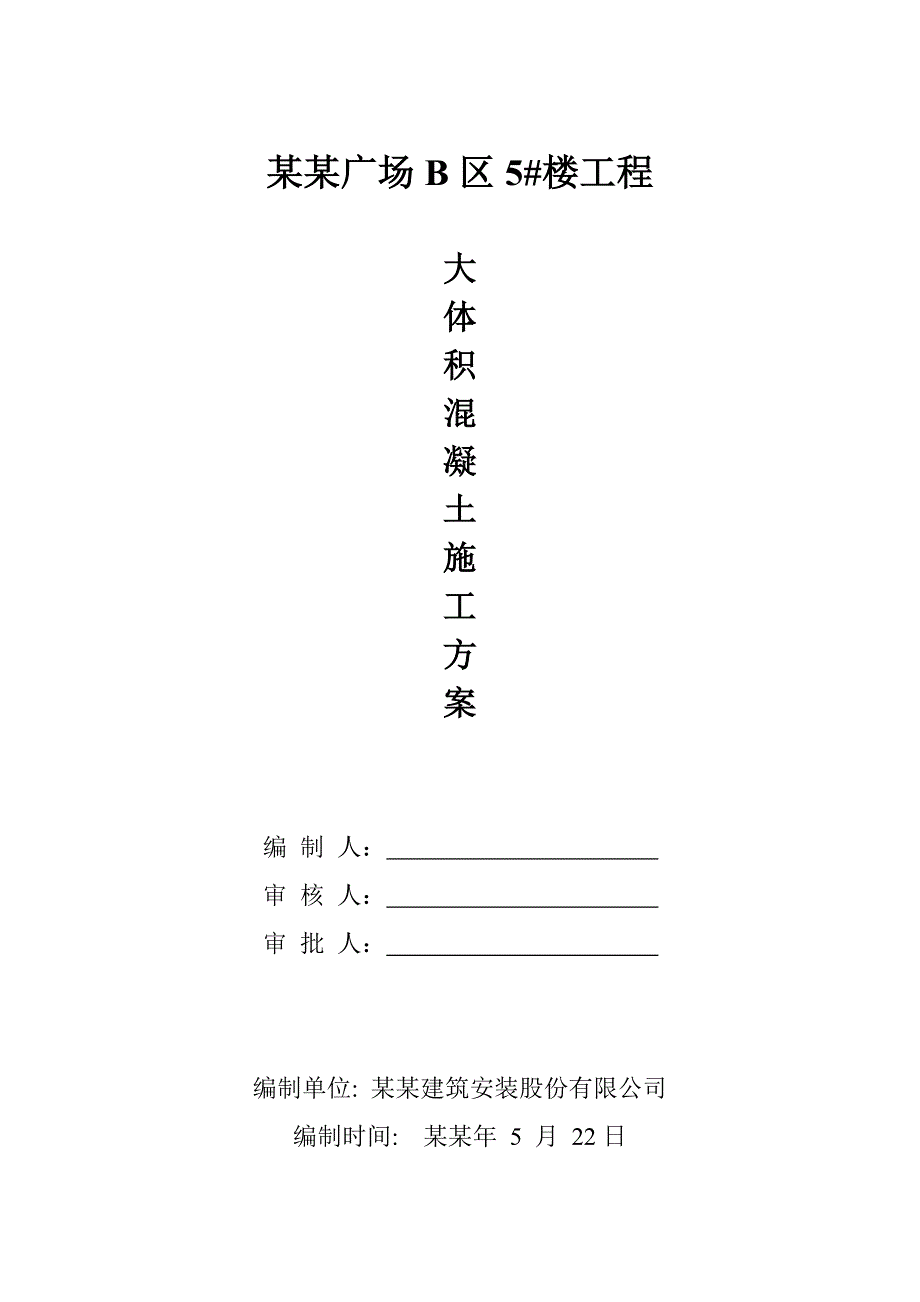

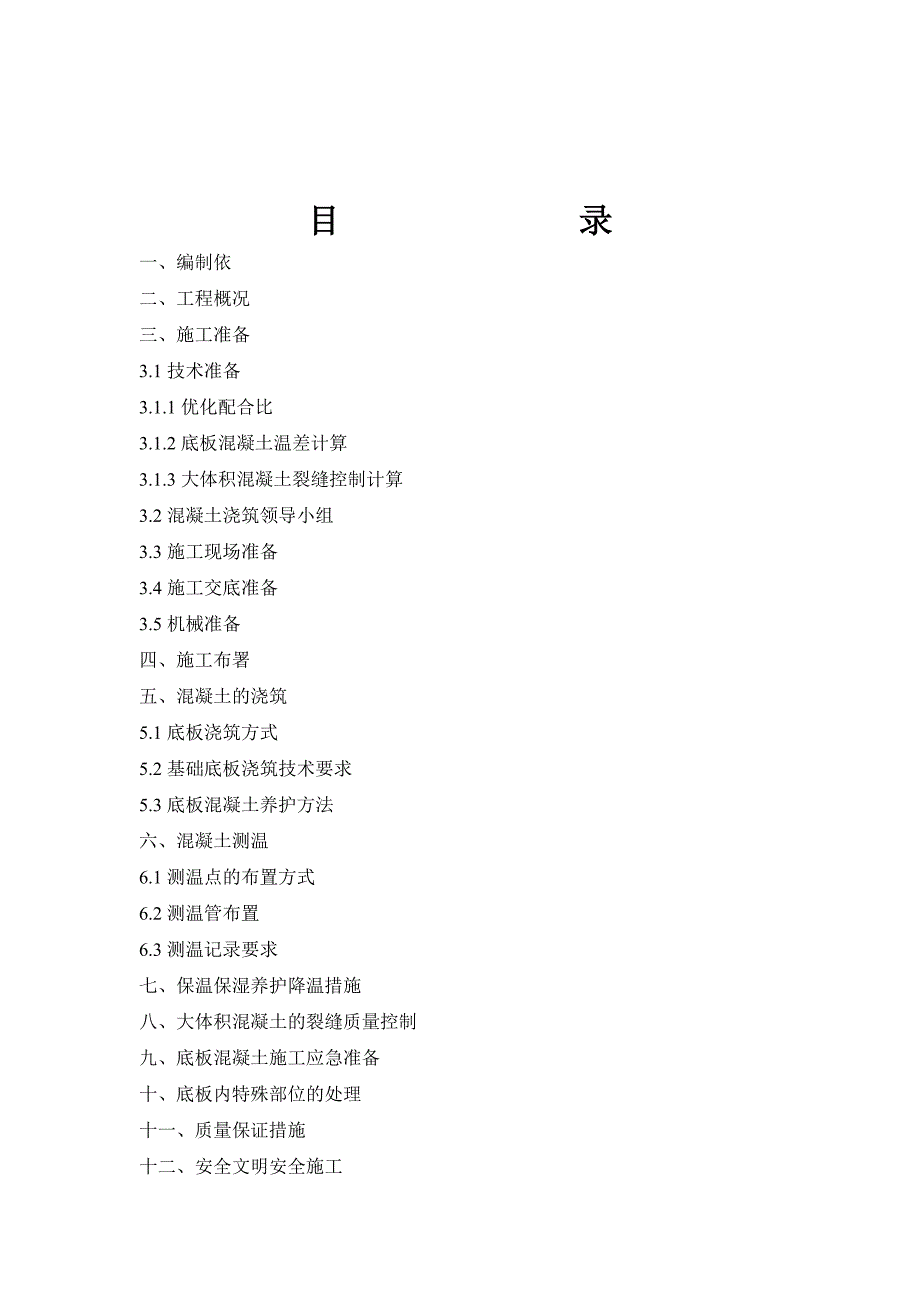

1、某某广场B区5#楼工程大体积混凝土施工方案编 制 人： 审 核 人： 审 批 人： 编制单位: 某某建筑安装股份有限公司编制时间: 某某年 5 月 22日目 录一、编制依二、工程概况三、施工准备3.1技术准备3.1.1优化配合比3.1.2底板混凝土温差计算3.1.3大体积混凝土裂缝控制计算3.2混凝土浇筑领导小组3.3施工现场准备3.4施工交底准备3.5机械准备四、施工布署五、混凝土的浇筑5.1底板浇筑方式5.2基础底板浇筑技术要求5.3底板混凝土养护方法六、混凝土测温6.1测温点的布置方式6.2测温管布置6.3测温记录要求七、保温保湿养护降温措施八、大体积混凝土的裂缝质量控制九、底板混凝土施

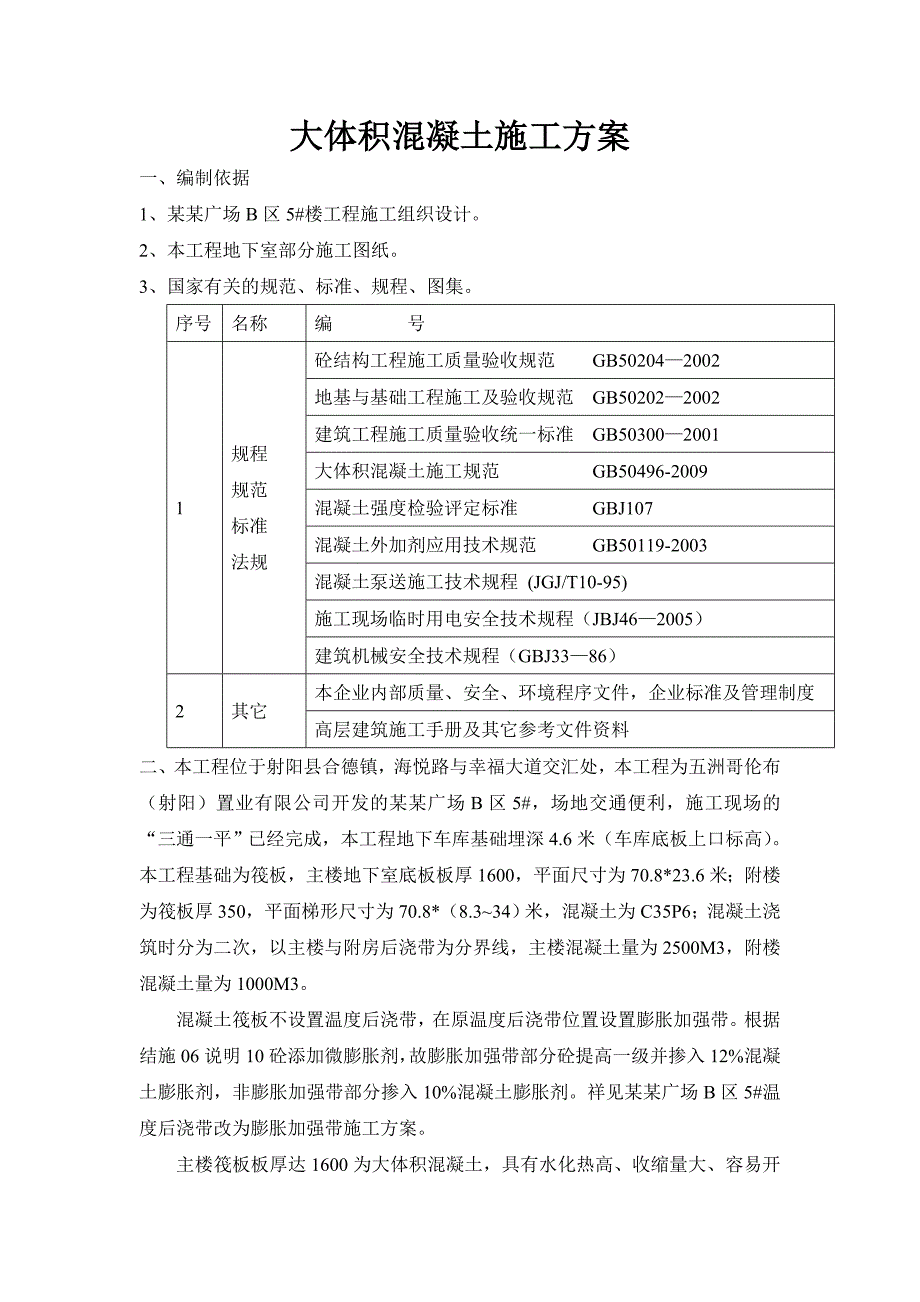

2、工应急准备十、底板内特殊部位的处理十一、质量保证措施十二、安全文明安全施工大体积混凝土施工方案一、编制依据1、某某广场B区5#楼工程施工组织设计。2、本工程地下室部分施工图纸。3、国家有关的规范、标准、规程、图集。 序号名称编号1规程规范标准法规砼结构工程施工质量验收规范 GB502042002地基与基础工程施工及验收规范 GB502022002建筑工程施工质量验收统一标准 GB503002001大体积混凝土施工规范 GB50496-2009混凝土强度检验评定标准 GBJ107混凝土外加剂应用技术规范 GB50119-2003混凝土泵送施工技术规程 (JGJ/T10-95)施工现场临时用电安全
3、技术规程（JBJ462005）建筑机械安全技术规程（GBJ3386）2其它本企业内部质量、安全、环境程序文件，企业标准及管理制度高层建筑施工手册及其它参考文件资料二、本工程位于射阳县合德镇，海悦路与幸福大道交汇处，本工程为五洲哥伦布（射阳）置业有限公司开发的某某广场B区5#，场地交通便利，施工现场的 “三通一平”已经完成，本工程地下车库基础埋深4.6米（车库底板上口标高）。本工程基础为筏板，主楼地下室底板板厚1600，平面尺寸为70.8*23.6米；附楼为筏板厚350，平面梯形尺寸为70.8*（8.334）米，混凝土为C35P6；混凝土浇筑时分为二次，以主楼与附房后浇带为分界线，主楼混凝土量为
4、2500M3，附楼混凝土量为1000M3。混凝土筏板不设置温度后浇带，在原温度后浇带位置设置膨胀加强带。根据结施06说明10砼添加微膨胀剂，故膨胀加强带部分砼提高一级并掺入12%混凝土膨胀剂，非膨胀加强带部分掺入10%混凝土膨胀剂。祥见某某广场B区5#温度后浇带改为膨胀加强带施工方案。主楼筏板板厚达1600为大体积混凝土，具有水化热高、收缩量大、容易开裂等特点，故底板大体积混凝土浇筑作为一个施工重点和难点认真对待。大体积混凝土施工重点主要是将温度应力产生的不利影响减少到最小，防止和降低裂缝的产生和发展。因此，特编制大体积砼施工方案。三、大体积混凝土裂缝、收缩、防裂措施1)大体积混凝土裂缝形成的
5、原因裂缝产生的原因可分为两类：一是结构型裂缝，是由外荷载引起的，包括常规结构计算中的主要应力以及其他的结构次应力造成的受力裂缝。二是材料型裂缝，是由非受力变形变化引起的，主要是由温度应力和混凝土的收缩引起的。本文主要探讨材料型裂缝。其中具体原因如下。a)温度应力引起裂缝（温度裂缝）目前温度裂缝产生主要原因是由温差造成的。温差可分为以下三种：混凝土浇筑初期，产生大量的水化热，由于混凝土是热的不良导体，水化热积聚在混凝土内部不易散发，常使混凝土内部温度上升，而混凝土表面温度为室外环境温度，这就形成了内外温差，这种内外温差在混凝土凝结初期产生的拉应力当超过混凝土抗压强度时，就会导致混凝土裂缝；另外，
6、在拆模前后，表面温度降低很快，造成了温度陡降，也会导致裂缝的产生；当混凝土内部达到最高温度后，热量逐渐散发而达到使用温度或最低温度，它们与最高温度的差值就是内部温差；这三种温差都会产生温度裂缝。在这三种温差中，较为主要是由水化热引起的内外温差。b)收缩引起裂缝收缩有很多种，包括干燥收缩、塑性收缩、自身收缩、碳化收缩等等。这里主要介绍干燥收缩和塑性收缩。c)干燥收缩混凝土硬化后，在干燥的环境下，混凝土内部的水分不断向外散失，引起混凝土由外向内的干缩变形裂缝。d)塑性收缩在水泥活性大、混凝土温度较高，或在水灰比较低的条件下会加剧引起开裂。因为这时混凝土的泌水明显减少，表面蒸发的水分不能及时得到补充
7、，这时混凝土尚处于塑性状态，稍微受到一点拉力，混凝土的表面就会出现分布不均匀的裂缝，出现裂缝以后，混凝土体内的水分蒸发进一步加大，于是裂缝进一步扩展。2)防止裂缝的措施由以上分析，材料型裂缝主要是由温差和收缩引起，所以为了防止裂缝的产生，就要最大限度的降低温差和减小混凝土的收缩，具体措施如下。优选原材料a水泥由于温差主要是由水化热产生的，所以为了减小温差就要尽量降低水化热，为了降低水化热，要尽量采取早期水化热低的水泥，由于水泥的水化热是矿物成分与细度的函数，要降低水泥的水化热，主要是选择适宜的矿物组成和调整水泥的细度模数，硅酸盐水泥的矿物组成主要有：C3S、C2S、C3A和C4AF，试验表明：
8、水泥中铝酸三钙（C3A）和硅酸三钙（C3S）含量高的，水化热较高，所以，为了减少水泥的水化热，必须降低熟料中C3A和 C3S的含量。在施工中一般采用中热硅酸盐水泥和低热矿渣水泥。b掺加粉煤灰、矿渣粉为了减少水泥用量，降低水化热并提高和易性，我们可以把部分水泥用粉煤灰代替，掺入粉煤灰主要有以下作用：由于粉煤灰中含有大量的硅、铝氧化物，其中二氧化硅含量40%60%，三氧化二铝含量17%35%，这些硅铝氧化物能够与水泥的水化产物进行二次反应，是其活性的来源，可以取代部分水泥，从而减少水泥用量，降低混凝土的热胀；由于粉煤灰颗粒较细，能够参加二次反应的界面相应增加，在混凝土中分散更加均匀；同时，粉煤灰的
9、火山灰反应进一步改善了混凝土内部的孔结构，使混凝土中总的孔隙率降低，孔结构进一步的细化，分布更加合理，使硬化后的混凝土更加致密，相应收缩值也减少。由于粉煤灰的比重较水泥小，混凝土振捣时比重小的粉煤灰容易浮在混凝土的表面，使上部混凝土中的掺合料较多，强度较低，表面容易产生塑性收缩裂缝。因此，粉煤灰的掺量不宜过多，在工程中我们应根据具体情况确定粉煤灰的掺量。c骨料粗骨料尽量扩大粗骨料的粒径，因为粗骨料粒径越大，级配越好，孔隙率越小，总表面积越小，每立方米的用水泥砂浆量和水泥用量就越小，水化热就随之降低，对防止裂缝的产生有利。细骨料宜采用级配良好的中砂和中粗砂，最好用中粗砂，因为其孔隙率小，总表面积
10、小，这样混凝土的用水量和水泥用量就可以减少，水化热就低，裂缝就减少，另一方面，要控制砂子的含泥量，含泥量越大，收缩变形就越大，裂缝就越严重，因此细骨料尽量用干净的中粗砂。d加入外加剂加入外加剂后能减小混凝土收缩开裂的机会，外加剂对混凝土收缩开裂性能有以下影响：减水剂对混凝土开裂的影响减水剂的主要作用改善混凝土的和易性，降低水灰比，提高混凝土强度或在保持混凝土一定强度时减少水泥用量，而水灰比的降低，水泥用量的减少对防止开裂是十分有利的。缓凝剂对混凝土防开裂的影响缓凝剂的作用一是延缓混凝土放热峰值出现的时间，由于混凝土的强度会随龄期的增长而增大，所以等放热峰值出现时，混凝土强度也增大了，从而减小裂
11、缝出现的机率，二是改善和易性，减少运输过程中的塌落度损失。3)采用合理的施工方法a混凝土的拌制在混凝土拌制过程中，要严格控制原材料计量准确，同时严格控制混凝土出机塌落度。b混凝土浇注、拆模混凝土浇注过程质量控制,浇注过程中要进行振捣方可密实，振捣时间应均匀一致以表面泛浆为宜，间距要均匀，以振捣力波及范围重叠二分之一为宜，浇注完毕后，表面要压实、抹平，以防止表面裂缝。另外，浇注混凝土要求分层浇注，分层流水振捣，同时要保证上层混凝土在下层初凝前结合紧密。避免纵向施工缝、提高结构整体性和抗剪性能。做好表面隔热保护大体积混凝土的温度裂缝，主要是由内外温差过大引起的。混凝土浇注后，由于内部较表面散热快，
12、会形成内外温差，表面收缩受内部约束产生拉应力，但是这种拉应力通常很小，不至于超过混凝土的抗拉强度而产生裂缝。但是如果此时受到冷空气的袭击，或者过分通风散热，使表面温度降温过大就很容易导致裂缝的产生，所以在混凝土在拆模后，特别是低温季节，在拆模后立即采取表面保护。防止表面降温过大 ，引起裂缝。养护混凝土浇注完毕后，应及时洒水养护以保持混凝土表面经常湿润，这样既减少外界高温倒罐，又防止干缩裂缝的发生，促进混凝土强度的稳定增长。一般在浇注完毕后1218h内立即开始养护，连续养护时间不少于14d。四、施工准备4.1技术准备底板混凝土浇筑日期在6月份，正值夏天开始时施工，在混凝土施工过程中要控制混凝土的
13、中心温度，防止混凝土出现温度裂缝。混凝土的中心温度通过两方面的措施进行控制，一是降低混凝土的水化温升，二是提高混凝土入模浇筑温度，以上两条措施分别从混凝土配合比原材料升温这两方面进行技术处理。具体措施有以下几条：1、混凝土所用的水泥、水、骨料、外加剂等必须符合施工规范各有关的规定。2、混凝土的配合比、原材料计量、搅拌、养护和必须符合施工规范的规定。3、砼试块的取样、制作、养护和试验必须符合规范要求，其强度必须达到规范标准。4、对设计不允许有裂缝的结构，严禁出现裂缝5、确定采用阶梯式递进分层浇筑方法，每浇筑层50cm，紧接着施工第二层，每层施工宽度6米左右。6、配合比委托试验室提前试配，掺用外加
14、剂按照图纸设计进行配置。7、砼采用集中搅拌，泵送砼，使用粗骨料，尽量选用粒径大（1-3）级配良好的粗骨料，掺用粉煤灰等掺合料，以改善砼和易性，降低水灰比，以达到减少水泥用量，降低水化热的目的。8、加强砼测温工作，根据温差关系确定采取相应措施。4.1.1优化配合比1、混凝土配合比设计根据设计要求，本工程地下室底板、外墙部位属于二b类环境，混凝土的总碱含量不大于3.0Kg/m3，氯离子含量不超过0.2%，水灰比不大于0.55。根据本设计图纸的要求，采用掺加UEA膨胀剂的补偿收缩混凝土 ，混凝土的限制膨胀率0.00015（水中14D）,限制干缩率0.0003（水中14D，空气中28D）。2、试验室配
15、合比要求为降低水化热，水泥采用低水化热的矿渣水泥。为了降低混凝土内部温升，在满足混凝土强度、耐久性、抗渗性的条件下，把水泥用量降低，降低水化热，同时掺入一定量粉煤灰，“分解”水化热，改善混凝土和易性。掺入粉煤灰，可保证设计强度不变的情况下，延长混凝土凝结时间，避免施工裂缝出现，掺入粉煤灰可降低混凝土徐变、干缩性和热膨胀系数，提高抗泌水性和抗离析性，混凝土抗渗性能显著增加，对抑制碱集料反映也有效果。大体积混凝土施工所用水泥其3d天的水化热不宜大于240kJ/kg，7d天的水化热不宜大于270kJ/kg。当混凝土有抗渗指标要求时，所用水泥的铝酸三钙含量不宜大于8%；骨料的选择，除应符合国家现行标准普通混凝土用砂、石质量及检验方法标准JGJ 52的有关规定外，尚应符合下列规定： 细骨料宜采用中砂，其细度模数宜大于2.3，含泥量不大于3%； 粗骨料宜选用粒
