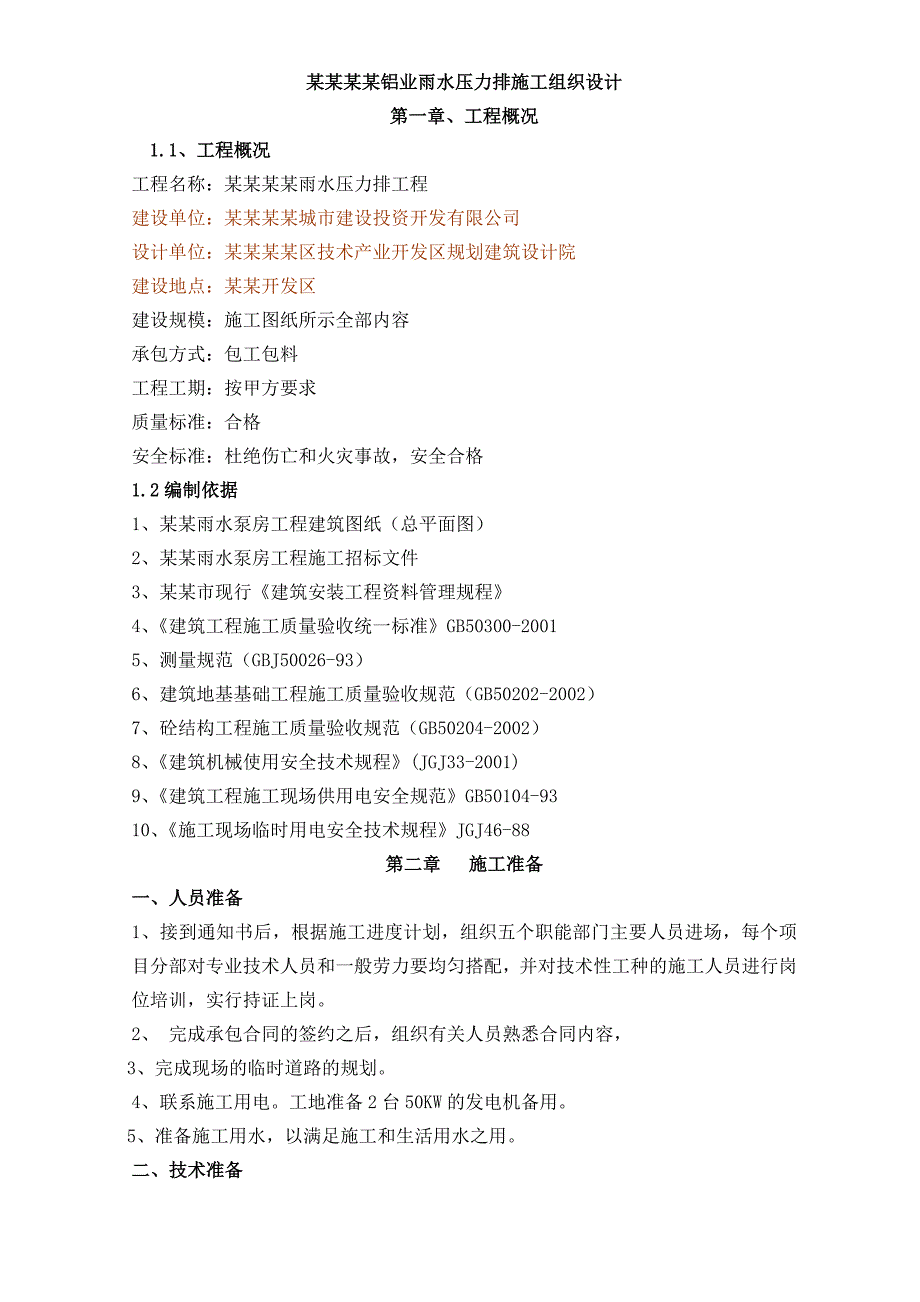

1、某某某某铝业雨水压力排施工组织设计第一章、工程概况 1.1、工程概况工程名称：某某某某雨水压力排工程建设单位：某某某某城市建设投资开发有限公司设计单位：某某某某区技术产业开发区规划建筑设计院建设地点：某某开发区建设规模：施工图纸所示全部内容承包方式：包工包料工程工期：按甲方要求质量标准：合格安全标准：杜绝伤亡和火灾事故，安全合格1.2编制依据1、某某雨水泵房工程建筑图纸（总平面图）2、某某雨水泵房工程施工招标文件3、某某市现行建筑安装工程资料管理规程4、建筑工程施工质量验收统一标准GB50300-20015、测量规范（GBJ50026-93）6、建筑地基基础工程施工质量验收规范（GB50202
2、-2002）7、砼结构工程施工质量验收规范（GB50204-2002）8、建筑机械使用安全技术规程(JGJ33-2001)9、建筑工程施工现场供用电安全规范GB50104-9310、施工现场临时用电安全技术规程JGJ46-88第二章 施工准备一、人员准备1、接到通知书后，根据施工进度计划，组织五个职能部门主要人员进场，每个项目分部对专业技术人员和一般劳力要均匀搭配，并对技术性工种的施工人员进行岗位培训，实行持证上岗。 2、 完成承包合同的签约之后，组织有关人员熟悉合同内容， 3、完成现场的临时道路的规划。4、联系施工用电。工地准备2台50KW的发电机备用。 5、准备施工用水，以满足施工和生活用

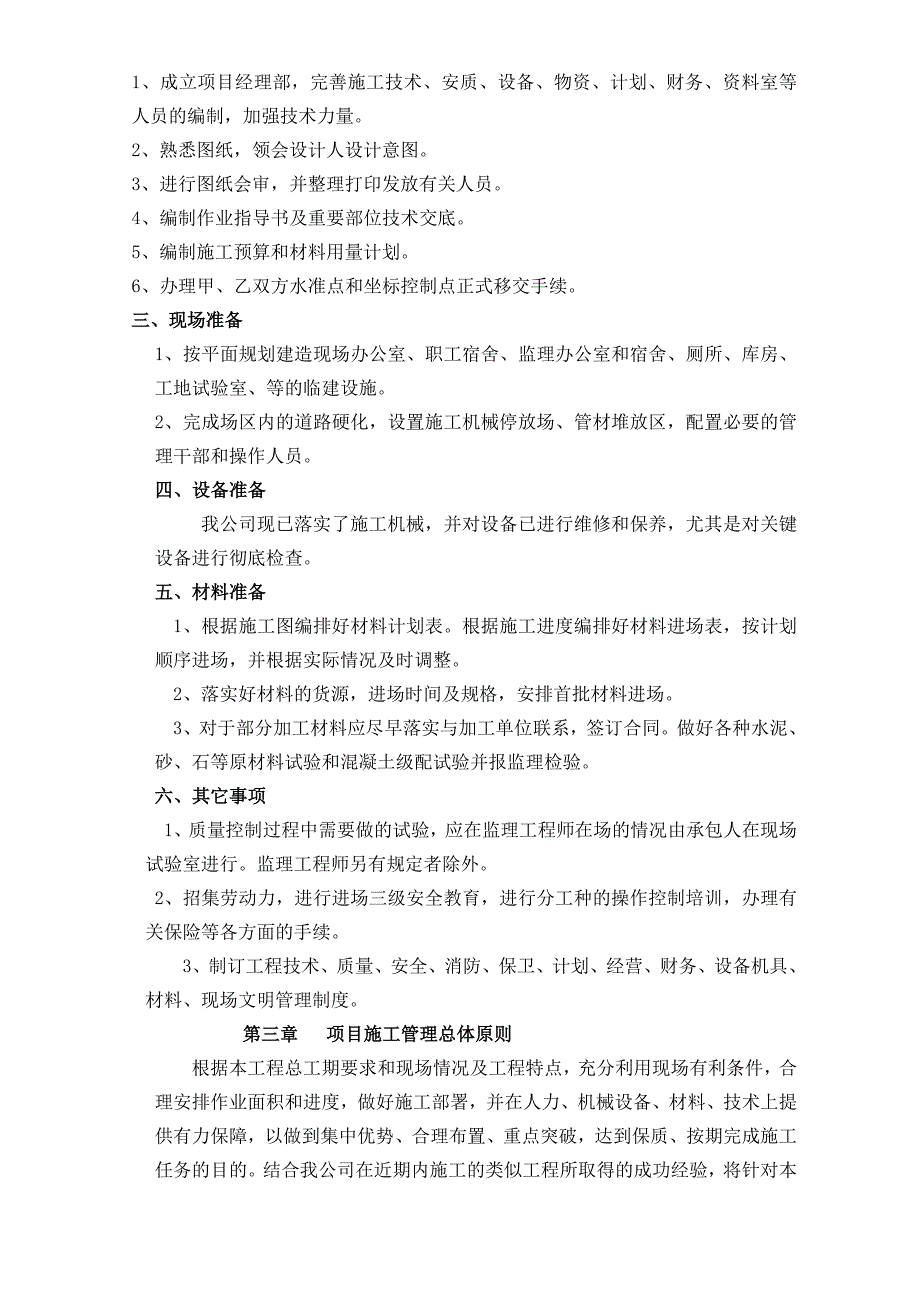

3、水之用。二、技术准备1、成立项目经理部，完善施工技术、安质、设备、物资、计划、财务、资料室等人员的编制，加强技术力量。2、熟悉图纸，领会设计人设计意图。3、进行图纸会审，并整理打印发放有关人员。4、编制作业指导书及重要部位技术交底。5、编制施工预算和材料用量计划。6、办理甲、乙双方水准点和坐标控制点正式移交手续。三、现场准备1、按平面规划建造现场办公室、职工宿舍、监理办公室和宿舍、厕所、库房、工地试验室、等的临建设施。2、完成场区内的道路硬化，设置施工机械停放场、管材堆放区，配置必要的管理干部和操作人员。四、设备准备 我公司现已落实了施工机械，并对设备已进行维修和保养，尤其是对关键设备进行彻底
4、检查。五、材料准备 1、根据施工图编排好材料计划表。根据施工进度编排好材料进场表，按计划顺序进场，并根据实际情况及时调整。2、落实好材料的货源，进场时间及规格，安排首批材料进场。3、对于部分加工材料应尽早落实与加工单位联系，签订合同。做好各种水泥、砂、石等原材料试验和混凝土级配试验并报监理检验。六、其它事项1、质量控制过程中需要做的试验，应在监理工程师在场的情况由承包人在现场试验室进行。监理工程师另有规定者除外。2、招集劳动力，进行进场三级安全教育，进行分工种的操作控制培训，办理有关保险等各方面的手续。3、制订工程技术、质量、安全、消防、保卫、计划、经营、财务、设备机具、材料、现场文明管理制度

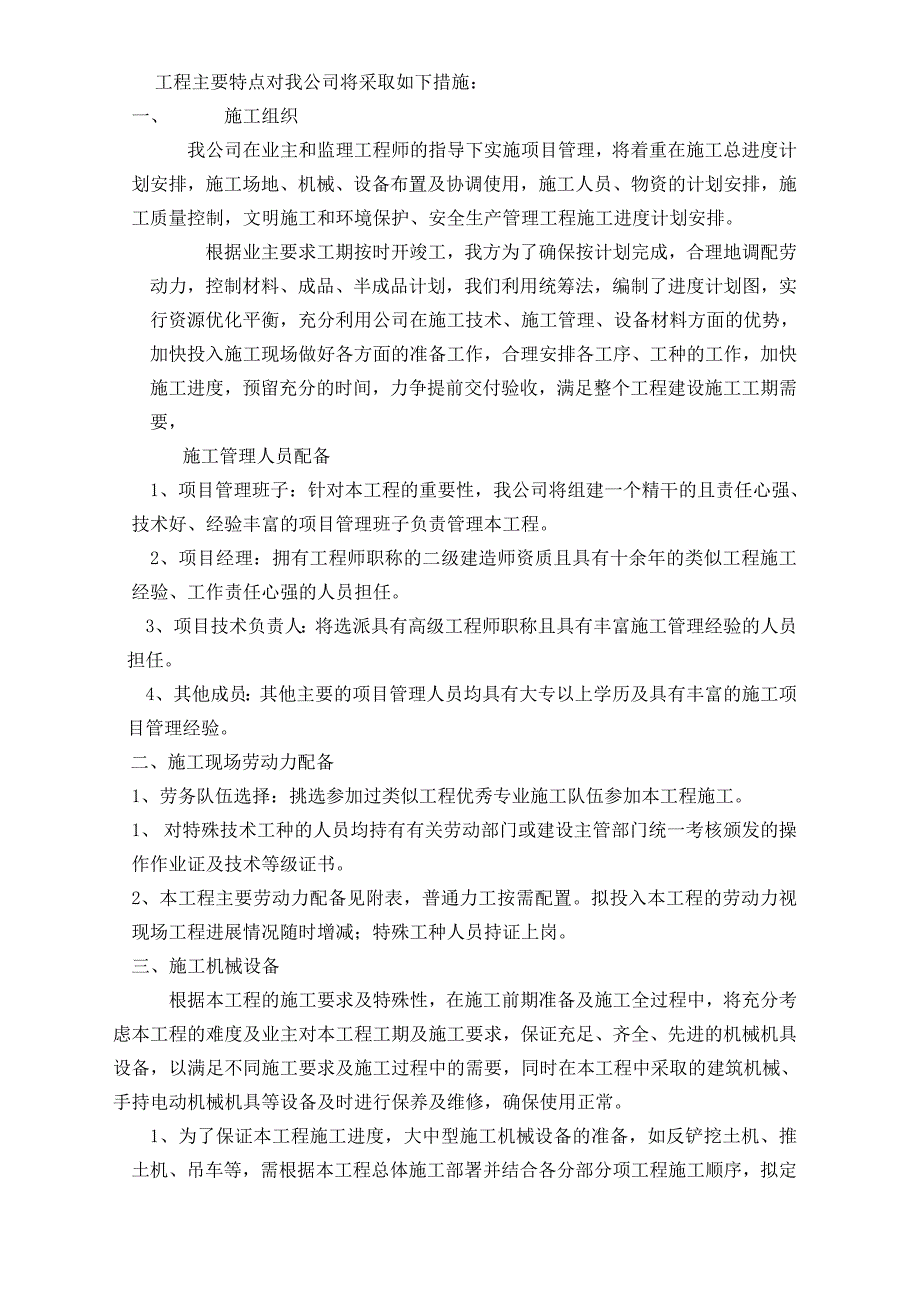

5、。第三章 项目施工管理总体原则根据本工程总工期要求和现场情况及工程特点，充分利用现场有利条件，合理安排作业面积和进度，做好施工部署，并在人力、机械设备、材料、技术上提供有力保障，以做到集中优势、合理布置、重点突破，达到保质、按期完成施工任务的目的。结合我公司在近期内施工的类似工程所取得的成功经验，将针对本工程主要特点对我公司将采取如下措施：一、 施工组织我公司在业主和监理工程师的指导下实施项目管理，将着重在施工总进度计划安排，施工场地、机械、设备布置及协调使用，施工人员、物资的计划安排，施工质量控制，文明施工和环境保护、安全生产管理工程施工进度计划安排。根据业主要求工期按时开竣工，我方为了确保
6、按计划完成，合理地调配劳动力，控制材料、成品、半成品计划，我们利用统筹法，编制了进度计划图，实行资源优化平衡，充分利用公司在施工技术、施工管理、设备材料方面的优势，加快投入施工现场做好各方面的准备工作，合理安排各工序、工种的工作，加快施工进度，预留充分的时间，力争提前交付验收，满足整个工程建设施工工期需要， 施工管理人员配备 1、项目管理班子：针对本工程的重要性，我公司将组建一个精干的且责任心强、技术好、经验丰富的项目管理班子负责管理本工程。2、项目经理：拥有工程师职称的二级建造师资质且具有十余年的类似工程施工经验、工作责任心强的人员担任。3、项目技术负责人：将选派具有高级工程师职称且具有丰富
7、施工管理经验的人员担任。4、其他成员：其他主要的项目管理人员均具有大专以上学历及具有丰富的施工项目管理经验。二、施工现场劳动力配备1、劳务队伍选择：挑选参加过类似工程优秀专业施工队伍参加本工程施工。1、 对特殊技术工种的人员均持有有关劳动部门或建设主管部门统一考核颁发的操作作业证及技术等级证书。2、 本工程主要劳动力配备见附表，普通力工按需配置。拟投入本工程的劳动力视现场工程进展情况随时增减；特殊工种人员持证上岗。三、施工机械设备根据本工程的施工要求及特殊性，在施工前期准备及施工全过程中，将充分考虑本工程的难度及业主对本工程工期及施工要求，保证充足、齐全、先进的机械机具设备，以满足不同施工要求
8、及施工过程中的需要，同时在本工程中采取的建筑机械、手持电动机械机具等设备及时进行保养及维修，确保使用正常。1、为了保证本工程施工进度，大中型施工机械设备的准备，如反铲挖土机、推土机、吊车等，需根据本工程总体施工部署并结合各分部分项工程施工顺序，拟定施工机械进出场计划，按计划要求安排精良的机械设备进场，进行保养和调试。 2、 对小型施工机械设备则根据工程各施工阶段施工进度实际需要进行经济、合理地配置，有计划地组织进场。 3、 机械设备进场后均事先规划适当的位置停放，小型设备规划房间集中储存备用。四、施工技术准备1、在正式进入现场前所有施工管理人员将认真熟悉由建设单位提供的所有施工图纸及有关工程技
9、术资料。针对本工程的结构特点，借鉴我公司以往施工的管理经验等，充分发挥我公司施工技术、施工管理上的优势，制定详细深入且有针对性的各分部分项施工组织设计，并向施工人员做好书面交底工作。3、针对工程的结构特点、施工难点，我公司采取及时安排各专业工种操作人员熟悉图纸，调配技术出众的人员进场组织施工。五、现场布置原则及总平面布置图说明本工程施工场地布置的具体原则及总平面布置说明如下：1、按施工阶段划分施工区域和场地，保证施工期间交通的畅通和合理布局及在施工各阶段满足材料运输方便。2、尽量减少对周围环境的影响，采用围挡封闭的管理方法。3、各种生产设施便于工人的生产开展，且满足安全防火，劳动保护的要求。4
10、、符合本工程总体环境的要求，不污染环境。5、布置设想及要求（1）、临时用电 如无临时用电，则考虑使用发电机组供电。（2）临时用水 本工程临时用水根据附近的水源，接管线，或打井。（3）、临时道路布置 1）、根据踏勘现场的情况，本工程的现场情况；场地已经平整，场内外道路畅通。（4）、临设搭建1）、根据踏勘施工现场情况，搭建生产、生活区与办公室生产区临时用房，本工程临时设施为：职工宿舍、办公室、监理工程师办公室、会议室、食堂、重要材料仓库、工地实验室等设施。2）、小五金仓库、机具间、材料仓库、厕所等。 第四章 施工前现场勘测一、 工程交底由项目经理、技术负责人组织自有关人员对施工图及所有施工文件认真
11、学习、研究，了解设计意图和要求，并进行现场踏勘，重点检查环境保护、建筑设施、公用管线、交通配合、地区排水以及工程施工等情况。二、施工测量1、 平面控制控制点的测设：测量放线采用全站仪，标高控制采用NA2水准仪，测量计算将全部采用计算机进行计算。测量控制网根据业主提供的控制点加密，每20米布桩。 开工后首先对业主的交点桩进行复核，复核时须注意相临标段控制点的校核，复核结果经现场监理认可后方可使用。根据测量提交的导线桩按照施工需要适当增加控制点，为了确保控制网的可靠性，将根据现场条件把控制点都选定在施工作业影响范围以外的地方，用混凝土护桩，做到各控制点通视性良好，符合施工需要。控制点选定后经过测量
12、导线闭合的平均差，计算把整个工程范围内的控制点坐标确定好。2、 高程控制测量：本工程测设工作量大。在施工前应做好水准点的测放工作，闭合差控制在允许的范围内。3.雨水压力排管线放样利用测量控制网测设各段管线中心坐标，并通过各控制点位进行相互复核，确保正确后，作为管线施工点的基准点。各分项工程结构放样、复测都单独进行，并经监理复核签证后，方可作下一道工序施工。3、 测量仪器的检测用于工程使用的所有测量仪器必须经检测合格，并在有效期内方可用于工程施工，确保工程使用的仪器误差在允许范围内。第五章 玻璃钢管施工技术措施 第一节 雨水压力排工程基槽的开挖5.1 沟槽断面的型式玻璃钢夹砂管道所需的断面是依据
13、不同的土壤条件而进行变化的，土方工程在管道工程中所占的比重较大，而且选择合理的经济的断面对于减少土方量十分重要。在断面选择之中应考虑以下几个因素的影响，而采用不同的断面尺寸。 管道的直径 埋设深度 土壤类别 地下水情况 施工季节 沟侧是否用支撑 土方的运输 排水的方法究于如上8个方面因素的考虑，管沟的几何形状有如下种方式：（1） 梯形槽，用于埋深较浅，有轻度滑坡的地段；图5-1 B1：上口槽宽B2：底部最小开挖宽度H：开挖深度H/M：边坡坡度D：管道工作最大外径a：最小工作面宽度玻璃钢夹砂管道所需的开挖基槽的底宽应由下式给出： B1=D+2（a+c）其中c为考虑边坡支撑所需的厚度。5.2.1
14、原土基础当土壤的地耐力为5-7t/m2时，原土经夯实加固后就可以满足工程需要，夯实程度要大于95%SPD，此方法是最简单的寄出处理方法。、5.2.2 砂垫基础适用于沟槽土壤承载能力较好，管顶覆土深小于3米。这种基础比较适用于柔性接口。根据土壤的条件和管径大小确定具体的砂或砾石垫层厚度，砂或砾石垫层厚度200mm，夯实程度为95%。砂垫基础施工时应十分注意，防止砂由两侧挤出，降低承载力，并应注意必须在无地下水的情况下处理砂基础。5.2.3 多管基槽当同一基槽中平行安装两根或多根管道时称多管基槽。管与管之间的间隔应满足下图要求2.5m。图5-25,2,4 有水基槽当地下水位在基槽面以上时，开挖基槽
15、必须设法使水位降至槽底200mm以下。特别应注意的是，如果有水基槽中管道是空的，管道安装后必须立即使管顶覆土厚度不小于管径，以免造成浮管。当基槽排水时应注意以下事项。（1） 避免通过回填料或天然基础长距离抽水，这样会引起回填料的流失和土壤移动导致管支撑的丧失。（2） 在未达到足够防止发生浮管的覆土厚度之前，不能终止排水系统。（3） 5.3 安装前管床处理为了使管道能部分陷入基础中，增加管道与基础的接触面积，防止应力集中，在基础上方要松散的铺垫200mm砂层，该砂层无需做夯实处理。管床要处理的连续平整，不应有大颗粒岩石等，以防应力集中损伤管道.55.3、玻璃钢夹砂管道的安装5.3.1 安装概述施工前应熟悉图纸，听取设计人员的技术交底，了解工程目的的内容和质量要求，及时提出设计存在的问题和合理的修改意见。管道施工前应了解管道的出场说明，检查产品的合格证，并检查是否符合相应的标准，并向厂家请教安装方法，
