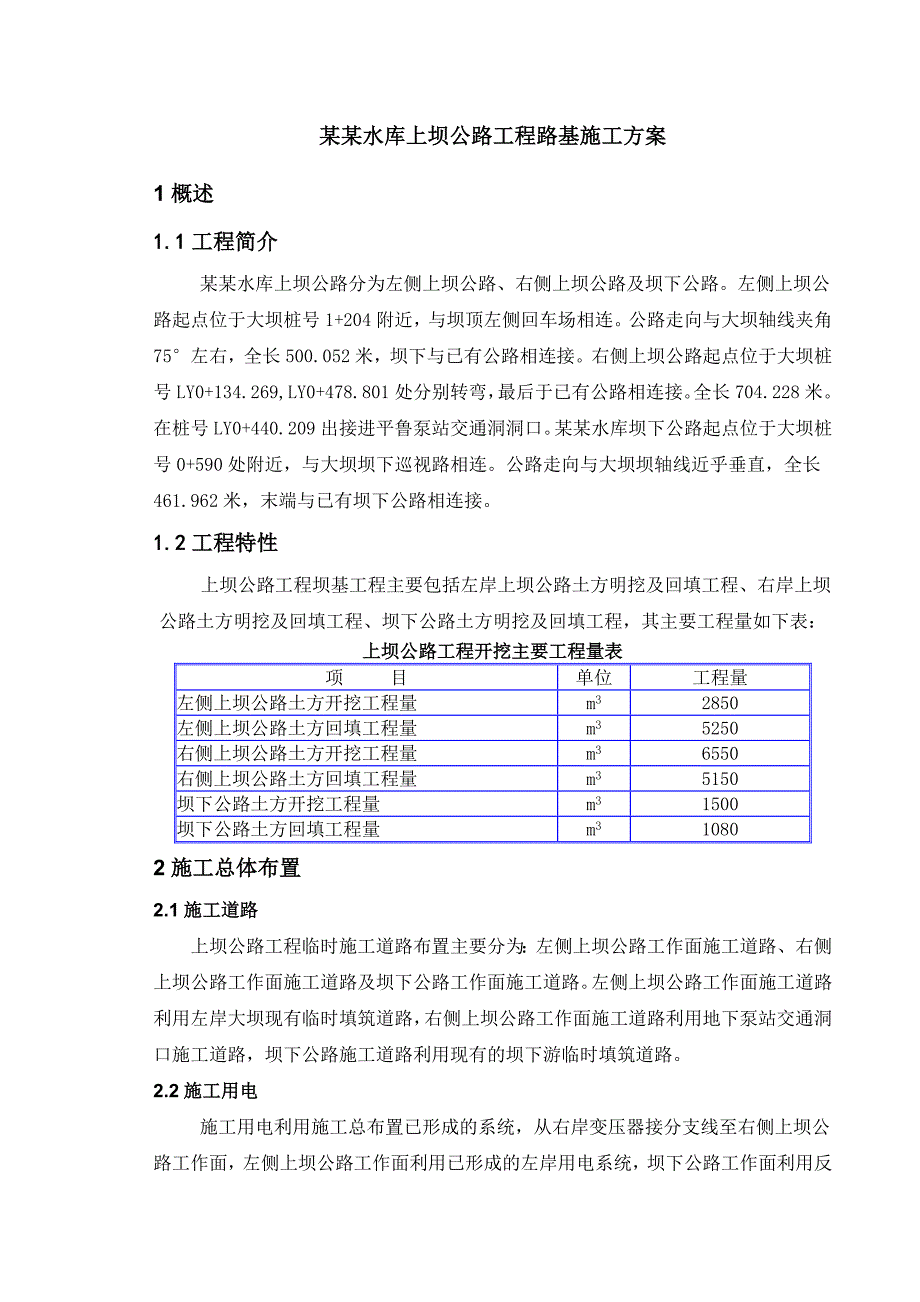

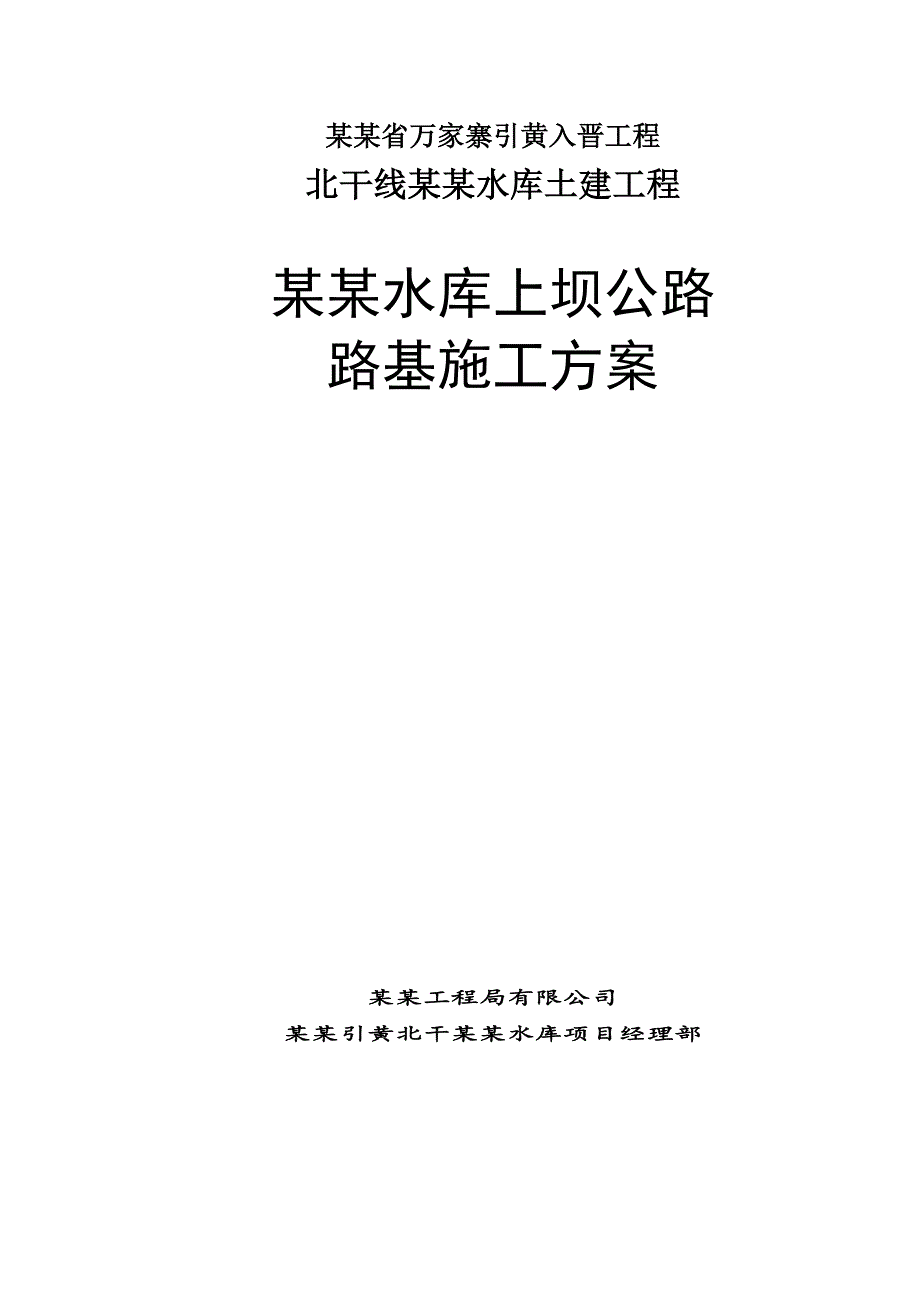

1、某某省万家寨引黄入晋工程北干线某某水库土建工程某某水库上坝公路路基施工方案 某某工程局有限公司某某引黄北干某某水库项目经理部 某某水库上坝公路工程路基施工方案1概述1.1工程简介某某水库上坝公路分为左侧上坝公路、右侧上坝公路及坝下公路。左侧上坝公路起点位于大坝桩号1+204附近,与坝顶左侧回车场相连。公路走向与大坝轴线夹角75左右,全长500.052米,坝下与已有公路相连接。右侧上坝公路起点位于大坝桩号LY0+134.269,LY0+478.801处分别转弯,最后于已有公路相连接。全长704.228米。在桩号LY0+440.209出接进平鲁泵站交通洞洞口。某某水库坝下公路起点位于大坝桩号0+5

2、90处附近,与大坝坝下巡视路相连。公路走向与大坝坝轴线近乎垂直,全长461.962米,末端与已有坝下公路相连接。1.2工程特性 上坝公路工程坝基工程主要包括左岸上坝公路土方明挖及回填工程、右岸上坝公路土方明挖及回填工程、坝下公路土方明挖及回填工程,其主要工程量如下表:上坝公路工程开挖主要工程量表项 目单位工程量左侧上坝公路土方开挖工程量m32850左侧上坝公路土方回填工程量m35250右侧上坝公路土方开挖工程量m36550右侧上坝公路土方回填工程量m35150坝下公路土方开挖工程量m31500坝下公路土方回填工程量m310802施工总体布置2.1施工道路上坝公路工程临时施工道路布置主要分为:左

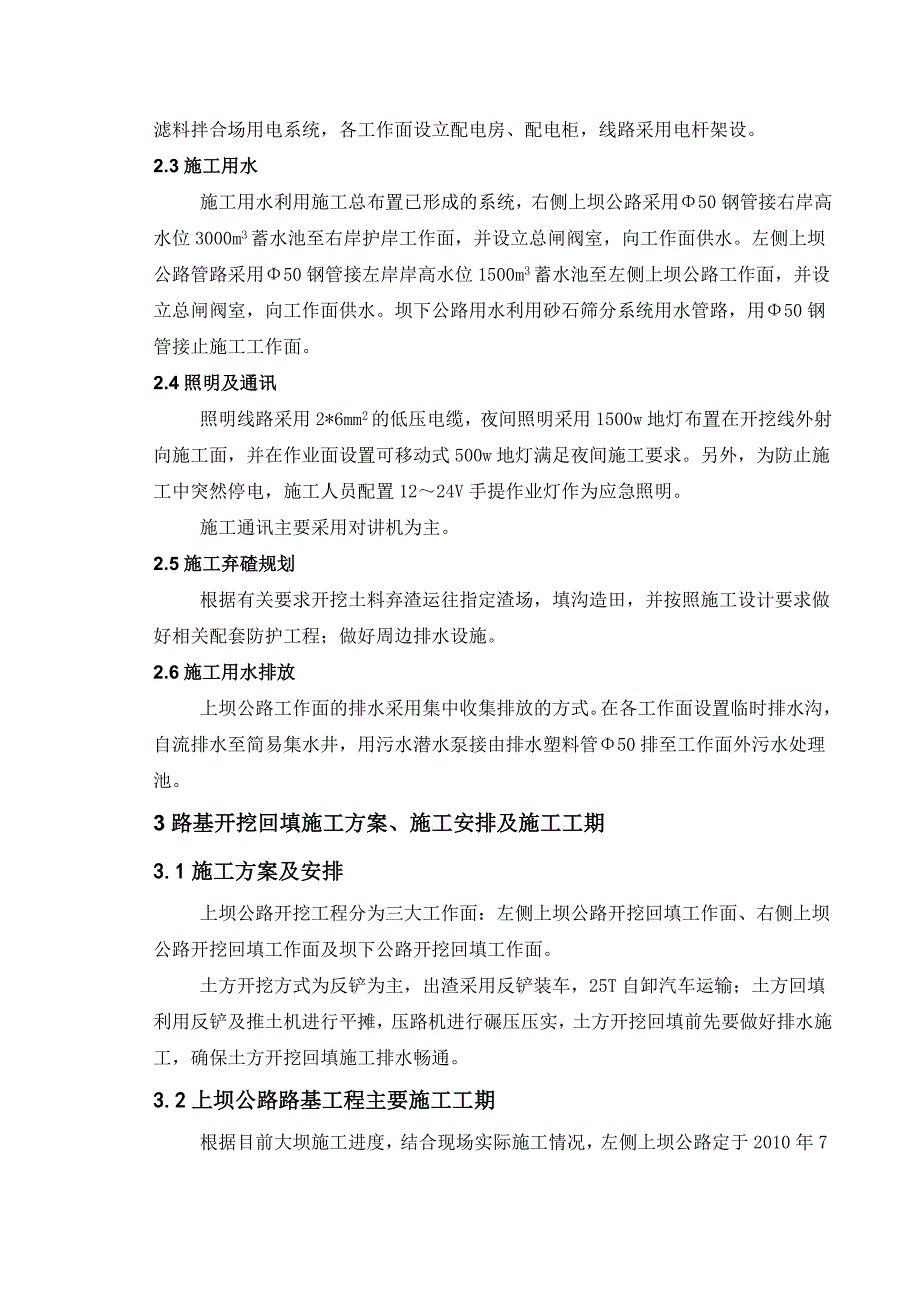

3、侧上坝公路工作面施工道路、右侧上坝公路工作面施工道路及坝下公路工作面施工道路。左侧上坝公路工作面施工道路利用左岸大坝现有临时填筑道路,右侧上坝公路工作面施工道路利用地下泵站交通洞口施工道路,坝下公路施工道路利用现有的坝下游临时填筑道路。2.2施工用电施工用电利用施工总布置已形成的系统,从右岸变压器接分支线至右侧上坝公路工作面,左侧上坝公路工作面利用已形成的左岸用电系统,坝下公路工作面利用反滤料拌合场用电系统,各工作面设立配电房、配电柜,线路采用电杆架设。2.3施工用水施工用水利用施工总布置已形成的系统,右侧上坝公路采用50钢管接右岸高水位3000m3蓄水池至右岸护岸工作面,并设立总闸阀室,向工

4、作面供水。左侧上坝公路管路采用50钢管接左岸岸高水位1500m3蓄水池至左侧上坝公路工作面,并设立总闸阀室,向工作面供水。坝下公路用水利用砂石筛分系统用水管路,用50钢管接止施工工作面。2.4照明及通讯照明线路采用2*6mm2的低压电缆,夜间照明采用1500w地灯布置在开挖线外射向施工面,并在作业面设置可移动式500w地灯满足夜间施工要求。另外,为防止施工中突然停电,施工人员配置1224V手提作业灯作为应急照明。施工通讯主要采用对讲机为主。2.5施工弃碴规划根据有关要求开挖土料弃渣运往指定渣场,填沟造田,并按照施工设计要求做好相关配套防护工程;做好周边排水设施。2.6施工用水排放上坝公路工作面

5、的排水采用集中收集排放的方式。在各工作面设置临时排水沟,自流排水至简易集水井,用污水潜水泵接由排水塑料管50排至工作面外污水处理池。3路基开挖回填施工方案、施工安排及施工工期3.1施工方案及安排上坝公路开挖工程分为三大工作面:左侧上坝公路开挖回填工作面、右侧上坝公路开挖回填工作面及坝下公路开挖回填工作面。土方开挖方式为反铲为主,出渣采用反铲装车,25T自卸汽车运输;土方回填利用反铲及推土机进行平摊,压路机进行碾压压实,土方开挖回填前先要做好排水施工,确保土方开挖回填施工排水畅通。3.2上坝公路路基工程主要施工工期根据目前大坝施工进度,结合现场实际施工情况,左侧上坝公路定于2010年7月10日开

6、始施工,右侧上坝公路及坝下公路施工根据现场实际施工情况积极组织施工。3.2.1左侧上坝公路开挖回填工作面根据工期有关要求及现场实际情况,左岸护岸工程施工时段2010年7月10日到2010年8月1日,开挖工程量2850m3,回填工程量5250 m3,有效施工工期20天,先进行土方开挖及表层腐殖土清理,然后进行土方分层回填施工。3.2.2右侧上坝公路开挖回填工作面根据右坝肩大坝填筑进度,右侧上坝路施工时段为2010年8月1日至2010年8月25日,开挖工程量为6550 m3, 回填工程量5150m3,有效施工工期25天,施工中先进行土方开挖及表层腐殖土清理,然后进行土方分层回填施工。 3.2.3坝

7、下公路开挖回填工作面根据大坝填筑进度,坝下公路施工时段为2010年9月1日到2010年9月25日,开挖工程量1500 m3,回填工程量1080 m3,有效施工工期25天,施工中先进行土方开挖及表层腐殖土清理,然后进行土方分层回填施工。4土方开挖施工程序挖土应由边到中,分层循序进行,根据公路施工安排,开挖较路基及路面施工间隔时间较长,当开挖至接近路基设计顶面时,应根据土质情况注意预留碾压沉落高度及保护层50cm,根据实际试验情况保护层预留厚度可调整。整个施工期间,始终对所有挖方和路堤的工程边坡、路拱和排水沟进行修筑,并予以养护来保证满足排水的要求。4.1土方开挖工艺土方开挖施工工艺流程见图:土方

8、开挖工艺流程图土方开挖覆盖层清理测量放样准备工作下一循环土方运输4.2主要工序作业措施4.2.1测量放线:由测量人员根据设计图纸用全站仪放出公路路面中心线,及路面边坡开口线,打木桩做好标记,并向现场技术人员和施工人员进行书面技术交底,并在开挖过程中进行开挖校核。4.2.2覆盖层清理开挖:地表清理挖掘利用反铲配合人工对草皮及其它埋藏有机物进行挖掘处理。4.2.3土方开挖:利用反铲沿公路中心线由边到中,分层循序开挖,开挖过程中路面宽度比设计路面宽度超挖3050cm,根据公路工序施工时段安排及土质情况,土方开挖时预留50cm保护层,待进行路基施工时在进行开挖处理。4.2.4运输:利用反铲配合25t自

9、卸汽车经施工便道将挖除土方运至业主提供弃碴场,按照填沟造田原则推土机平场,同时修建周边排水设施,避免雨季及汛期对料场的冲刷。5.1土方回填工艺土方回填施工工艺流程见图:土方开挖工艺流程图土方运输覆盖层清理测量放样准备工作下一循环土方回填、碾压4.2主要工序作业措施4.2.1测量放线:由测量人员根据设计图纸用全站仪放出公路路面中心线,及路面回填边线,根据路面桩号订制木桩,做好标记,并向现场技术人员和施工人员进行书面技术交底,并在开挖过程中进行开挖校核。4.2.2覆盖层清理开挖:填方路堤基底应清理和压实,基底强度、稳定性不足时,应进行处理,以保证路基稳定,减少后沉降。地面覆盖层青草、树木等用反铲进

10、行清除,清除厚度按设计要求50cm开挖,强度地表清理挖掘利用反铲配合人工对草皮及其它埋藏有机物进行挖掘处理,清理后表面没有开挖至原状土时,根据监理工程师要求进行处理开挖,当地面自然横坡陡于1:5是,填筑面应开挖成台阶,台阶宽度不小于1.0m,并设24%内向的坡度,开挖边坡应配以平地机或人工分层修刮平整。4.2.3土方运输因道路开挖有用料无法满足道路回填工程量时,回填土料利用25T自卸汽车从大坝取土土料场运输至道路回填现场,回填土料各项指标符合大坝填筑施工要求。4.2.4土方回填、碾压土方回填施工应采用水平分层填筑法施工,填筑前必须将基础面进行碾压夯实,压实度达到90%以上,待取样合格后才能开始

11、回填施工。土方填筑时因从最底层填起,然后逐步向上并分层填筑,每层厚度不大于30cm,待达到设计要求后方可填筑上一层。路堤填土宽度每侧应宽于填层设计宽度,压实宽度不得小于设计宽度,最后用小型反铲或人工进行削坡。填筑碾压采用20T振动压路机,碾压参数参照大坝填筑碾压,局部边角采用小型夯实机人工夯实。特别是挖方与填方交界部位的碾压夯实应派专人负责。5上坝公路路基施工资源配置5.1上坝公路路基施工机械设备配置根据拟定的施工技术方案,上坝公路路基施工设备配置如下表:上坝公路路基施工主要设备配置表序号设备名称型号及规格单位数量备注1推土机T220台12反铲PC330台83平地机台14压路机20t台25自卸

12、汽车25T辆306污水泵台47小型振动夯台85.2上坝公路路基施工主要施工人员配备上坝公路路基施工劳动力配置情况见下表(高峰期):劳动力配置表工种数量工种数量合计开挖工20试验工4168测量人员6技术人员8司机84维护工6水电工8管理人员12杂工206路基施工质量控制措施(1)配置足够的、合格的测量人员、仪器和设备,按国家测绘标准和本工程精度要求,建立施工控制网;施工过程中,及时放出开挖轮廓线并及时进行复核检查。(2)施工前,进行技术及质量交底,对反铲司机进行培训,严格控制超欠挖,确保施工质量。(3)制定严格的质量奖罚制度与制定单元质量考核制度相结合,要求项目部施工管理技术人员及施工中队对各单

13、元考核进行综合评价。(4)加强现场技术及施工人员的培训,提高施工水平,加强对作业中队的技术指导及培训。7路基施工进度保证控制措施(1)本工程开挖施工工期较紧,为了开挖工程按计划完成,在开挖工程施工前编制开挖施工措施计划,详细编制各施工工序的详细作业进度计划,使各工序,各作业面连续流水作业。(2)在开挖施工过程中,每周的周末要编制下周的开挖施工进度计划,计划内容要包括材料采购、人员、设备计划安排等,并招开周进度计划会。(3)实行严格的作业交接班制度,保证工作面完整持续作业。(4)提高各机械设备的检查维修及保养,保证出勤率。(5)实行进度奖励制度,提高个作业中队积极性。(6)加大作业人员的作业能力

14、培训,提高专业作业水平,节省作业时间。(7)投入足够数量的机械和人员,在施工中加强统一调度,增加工作面。8施工安全及文明、施工环境保证措施8.1 安全保证措施(1)建立各级人员安全生产责任制度,明确各级人员的安全责任,狠抓制度落实、责任落实,定期检查安全落实情况,各种设备和操作人员应按照各项操作规程进行施工。(2)在各施工区、道路及生活区设置足够的照明系统,在可能漏电伤人或易受雷击的电器设备及建筑物均应设置接地或避雷装置,并定期检查。(3)在施工区内设置明显的标示牌,尤其要做好交通与运输的管理工作,在道路转弯、陡坡等部位设置警戒标示,确保现场的施工交通安全。(5)根据各工种特点制定相应的安全规

15、程,分发给施工全体职工及有关有人员,并对广大职工进行培训教育,增强自我保护意识和相互保护意识。特殊工种施工人员必须持证上岗。(6)对施工期实行封闭管理,避免因非有关施工人员擅自入内而引起以外安全事故。8.2文明施工保证措施根据工程施工的具体情况拟定采取以下措施:(1)文明施工管理应按专业、岗位、区片等分片包干,分别建立岗位责任制度。(2)施工现场文明施工检查是一项经常性的管理工作,可采取综合检查与专业检查相结合,定期检查与随时抽查相结合,集体检查与个人检查相结合等方法。(3)针对本工程施工的特点,首先应做好施工现场和施工道路的洒水,防止灰尘四处飞扬。(4)对施工现场的设备、材料堆放、场地道路、临时生产和生活设施进行统一合理布局。 (5)项目经理
