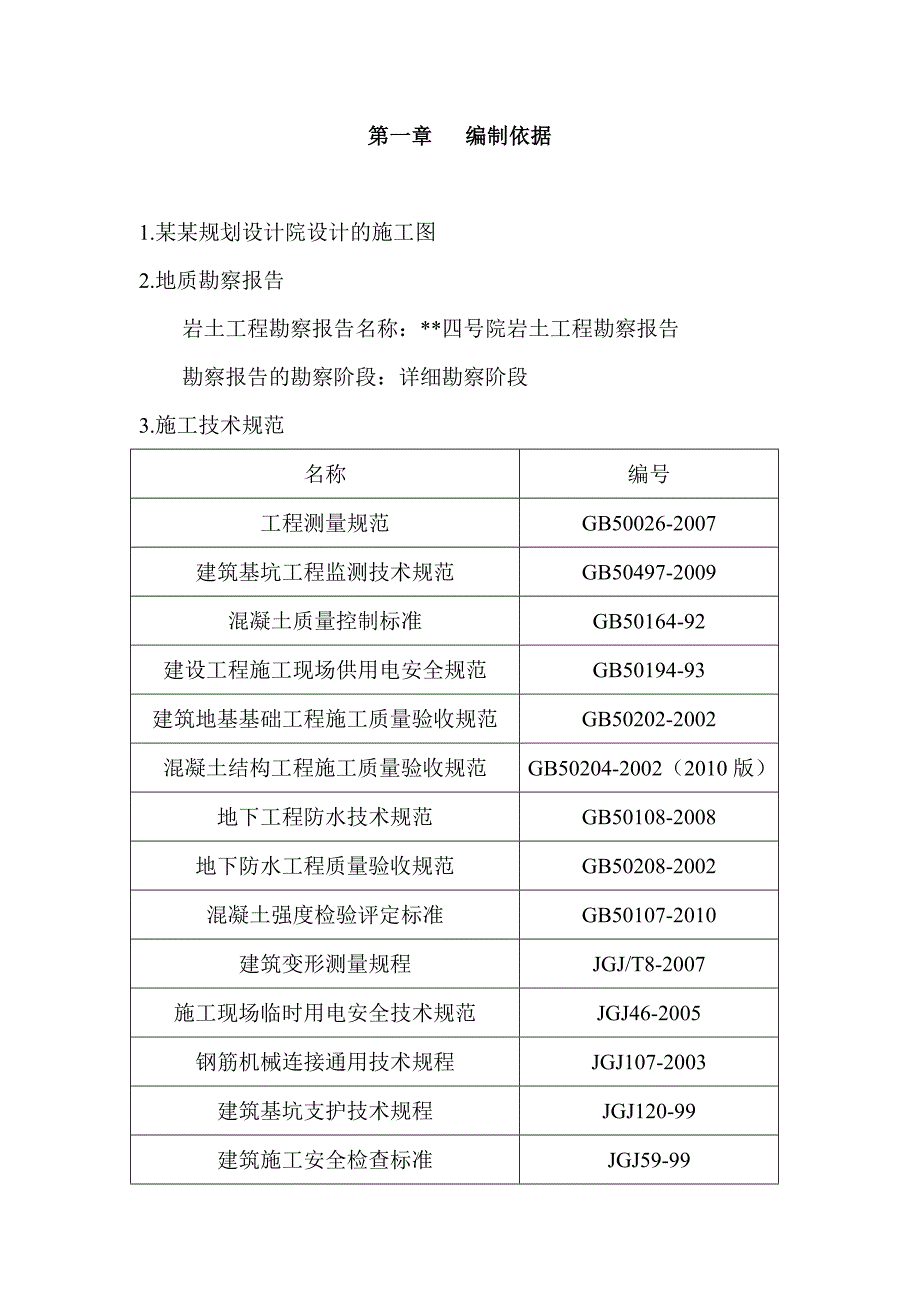

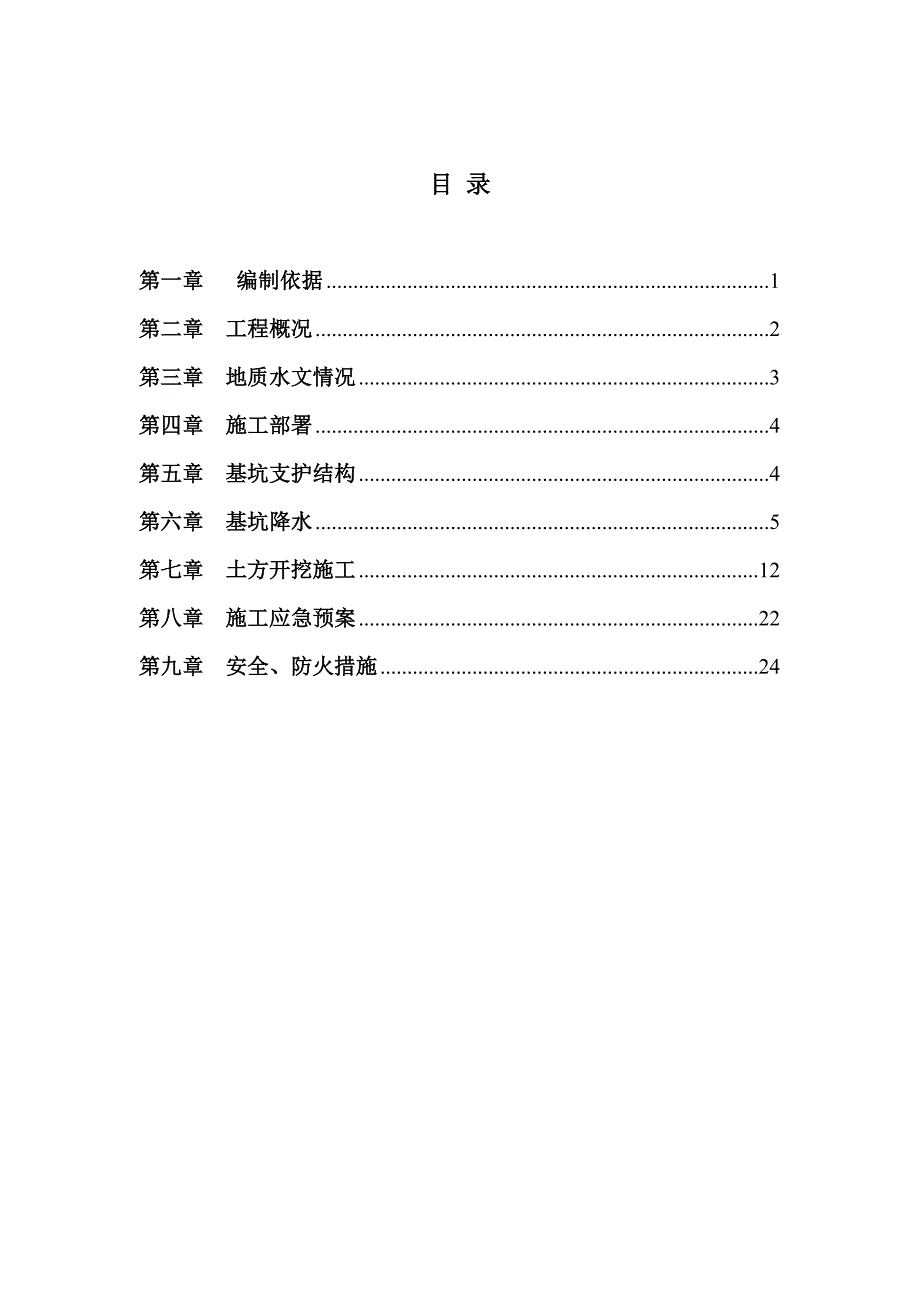

1、*四号院工程深基坑降水、土方开挖方案某某*建筑工程有限公司目 录第一章 编制依据1第二章 工程概况2第三章 地质水文情况3第四章 施工部署4第五章 基坑支护结构4第六章 基坑降水5第七章 土方开挖施工12第八章 施工应急预案22第九章 安全、防火措施24第一章 编制依据1.某某规划设计院设计的施工图2.地质勘察报告岩土工程勘察报告名称：*四号院岩土工程勘察报告勘察报告的勘察阶段：详细勘察阶段3.施工技术规范名称编号工程测量规范GB50026-2007建筑基坑工程监测技术规范GB50497-2009混凝土质量控制标准GB50164-92建设工程施工现场供用电安全规范GB50194-93建筑地基基
2、础工程施工质量验收规范GB50202-2002混凝土结构工程施工质量验收规范GB50204-2002（2010版）地下工程防水技术规范GB50108-2008地下防水工程质量验收规范GB50208-2002混凝土强度检验评定标准GB50107-2010建筑变形测量规程JGJ/T8-2007施工现场临时用电安全技术规范JGJ46-2005钢筋机械连接通用技术规程JGJ107-2003建筑基坑支护技术规程JGJ120-99建筑施工安全检查标准JGJ59-99第二章 工程概况1.工程概况建设单位：某某市*置业发展有限公司监理单位：某某市建设工程监理有限公司 设计单位：某某市*设计研究院施工单位：某某
3、*建筑工程有限公司工程简介：*四号院工程位于某某市和平区解放北路与大沽北路之间，解放北园北侧。工程总占地面面积17483，新建建筑面积69000。拟建工程地上9层，局部11层，地下2层为车库及配套用房。基础形式为桩基础下返承台，承台高度为1.6m至1.8m，承台底标高为-11.900m。其设计标高0.000m相当大沽高程3.600。室内外高差300mm。本工程基坑深度为11.600m。2.基坑及周边环境概况：施工场地位于解放北路与大沽北路及解放北园、太原道所围区域。北侧距帷幕边0.9m；西侧为大沽北路距帷幕边最近0.4m、最远5.1m；东侧为解放北路距帷幕边0.96m，东侧有历史风貌建筑戈登堂
4、西侧距帷幕1.37m，南北两侧距帷幕4m，目前该部位周边已砌筑1.5m高墙体，并搭设6m高120m长钢板围挡进行有效封闭。南侧为解放北园围墙距帷幕边最近2.8m、最远5.5m。图1现场平面图第三章 地质水文情况依据勘查报告，场区土层概括如下表:含水率、渗透性及渗透系数表土层板底标高（米）平均厚度（米）K(垂直)cm/sK(水平)cm/s渗透性含水率3-1粉质粘土-1.85-0.131.931.810-74.510-7不透水273-2粉土-3.16-1.531.412.210-52.810-5弱透水24.56-1粉质粘土-10.86-9.548.462.510-71.310-6微透水30.77粉
5、质粘土-12.05-10.631.344.110-81.610-7不透水24.68-1粉质粘土-15.94-14.823.561.110-78.510-7不透水249-1粉质粘土-23.96-19.646.142.910-73.810-7不透水24.19-2粉砂-28.90-24.824.713.210-43.710-4弱透水2010-1粉质粘土-30.90-26.321.761.610-72.110-7不透水25.3第四章 施工部署土方开挖：计划在2010年12月15日开工，至2011年2月13日完成。 第五章 基坑支护结构1.本工程位于繁华路段，基坑周边道路管线较多，对基坑变形较为敏感。且
6、本工程为市重点工程，工期要求很紧。基于以上条件因素进行分析。该工程基坑支护拟采用连排灌注桩，止水采用三轴水泥土搅拌桩止水帷幕，钢筋混凝土水平内支撑系统的形式。2.本基坑坑深为11.600m，在东侧戈登堂四周采用连排灌注桩11001300mm，有效桩长25m。在其余部位采用连排灌注桩10001200mm，有效桩长24m。3.基坑止水帷幕根据勘查报告揭露土层性状，在基坑范围内含有3-2粉土层，透水性相对较强，为保障止水帷幕的隔水效果，采用三轴水泥土搅拌桩850600mm作为止水帷幕，连接为一个封闭的止水圈。4.基坑支撑详见基坑支撑系统平面图。图2基坑支撑系统平面图第六章 基坑降水1.工程特点本工程
7、基坑开挖深度为11.600m，出土量为16.95万方土，土方开挖施工工期总计为22天。施工现场四周建筑物距基坑较近，所以基坑降水施工在保证施工进度及安全上显得尤其重要。2.地质勘察情况根据勘察结果，结合区域水文地质资料，本场区地下水为潜水和微承压水。潜水含水层由埋深15m以浅的粘性土和粉土组成，主要含水层为2粉土层和1粉质粘土层，以粉质粘土不透水层为相对隔水层；潜水受大气降水及地表水体侧渗补给，已蒸发为主要排泄方式，水位的动态变化受大气降水季节分配的影响较明显，一般年变幅0.51.0m左右。在某某市地质工程勘察院勘察期间测得场区地下水初见水位埋深1.803.10m，稳定水位埋深1.202.00
8、m（大沽标高1.241.78m）。根据相邻的*地区的专项水文地质勘察的成果，承压水稳定水位大沽标高为-3.30m。3.大口井降水由于工程地下室基础面积较大，结合某某市建筑设计院出具的设计图纸，基坑止水帷幕采用水泥搅拌桩（有效桩长17m），故考虑普通井深设置为17m（现地坪）。降水井沿基坑内部布置，大口井设置井与井之间间距不大于15m，大口井共设置53口；基坑周边观测井按间距30m考虑，共需设置11口观测井。根据土方开挖过程中土质情况考虑，于基坑内设置集水井，采用明排水降水。当基坑挖至坑底时沿基坑周边及两步挖土道路周边作等粒径碎石盲沟，与明排水井连通，宽400mm，深400mm，防止基坑四周表皮
9、水及雪水流入基坑内部及进行二步挖土前的降水工作。（1）施工工艺设备、材料进场定井位立钻架成 孔清 孔下井管填滤料洗 井安装计量设备试 抽降水管理安装水泵连接管路降水任务完成工艺流程：图3大口井降水工艺流程图井的保护：在挖土时，一定要加强对大口井和观测井的保护工作。平时封闭盖板，在挖土时，防止泥土进入井内，造成堵塞。（2）降水施工在基坑内部抽水开始后，在水位未达到设计降水深度以前，每天观测3次水位、水量，并做好记录。当水位到达设计深度时，可每天进行一次观测。根据水位、水量观测记录，分析出水位水量下降趋势，预测达到降水深度要求所需时间，并查明降水过程中的不正常状况及其产生的原因，及时采取增设井点等
10、调整补充措施，确保达到降水深度。在基坑开挖过程中，随时观测基坑侧壁、基坑底部的渗透水现象，并应查明原因，及时采取工程措施。降水期间应对抽水设备和运行状况进行维护检查，每天检查不应少于3次，并应观测记录水泵的温度、电流、电压、出水情况等，发现问题及时处理，确保抽水设备始终处于正常运行状态。抽水设备应进行定期保养，降水期间不得随意停抽。在抽水井口应加设盖板，防止杂物掉入井内，经常检查排水管，防止渗漏。在更换水泵时，应测量井深，掌握水泵安装的合理深度，防止埋深。发现基坑出水，应立即查明原因，并组织处理。（3）基坑降水、排水措施在深基坑施工过程中，降水与排水的控制是非常重要的一环，是确保基坑安全的关键
11、因素，措施是否得当是决定基坑工程能否顺利进行的关键，在该工程中，本公司将采取基底降水、基坑内排水与基坑外排水相结合的方法，对施工范围内的地下水和地表水进行有效控制，有组织排放。基坑内基底降水围护桩施工封闭后，在基坑开挖之前首先进行基坑的基底降水工作。本工程降水采用大口井降水的方法，采用矩阵式布置、在基坑内设大口井双向间距15m。大口井降水在土方开挖10前天进行，并在降水过程中按以下要求进行严格管理。a.为保证降水的连续性，降水井点系统设双电路电源供电。b.大口井开始降水后，根据设计要求随时监测基坑外侧地下水位的动态变化，监测基坑周围土体的变化、地表沉降量及对周边道路等的影响等情况。必要时，采取
12、加固措施（详见预防措施），防止事故发生。c.降水抽出的地下水含泥量应符合规定，现场制作过滤池和沉淀池，发现水质混浊时，要分析原因，及时处理。基坑内排水：a.基坑在开挖过程中，将大口井和基坑内地表水汇集后排到基坑上面的临时排水系统中。b.基坑壁的渗水可采用“引流”的方法，将水汇入排水沟内排出。并及时将渗漏处进行封堵。c.基础混凝土施工时将大口井顶部封上，导致大口井降水工作因基础混凝土施工而停止，为保证基坑内水源的排除，在基坑底部设碎石盲沟，规格为4040cm构造为粒径大于50mm的碎石，盲沟与大口井连通，以便于基坑内水源的继续排出。（4）技术质量保证措施为提高水的渗透面积、保证降水效果，采取增加
