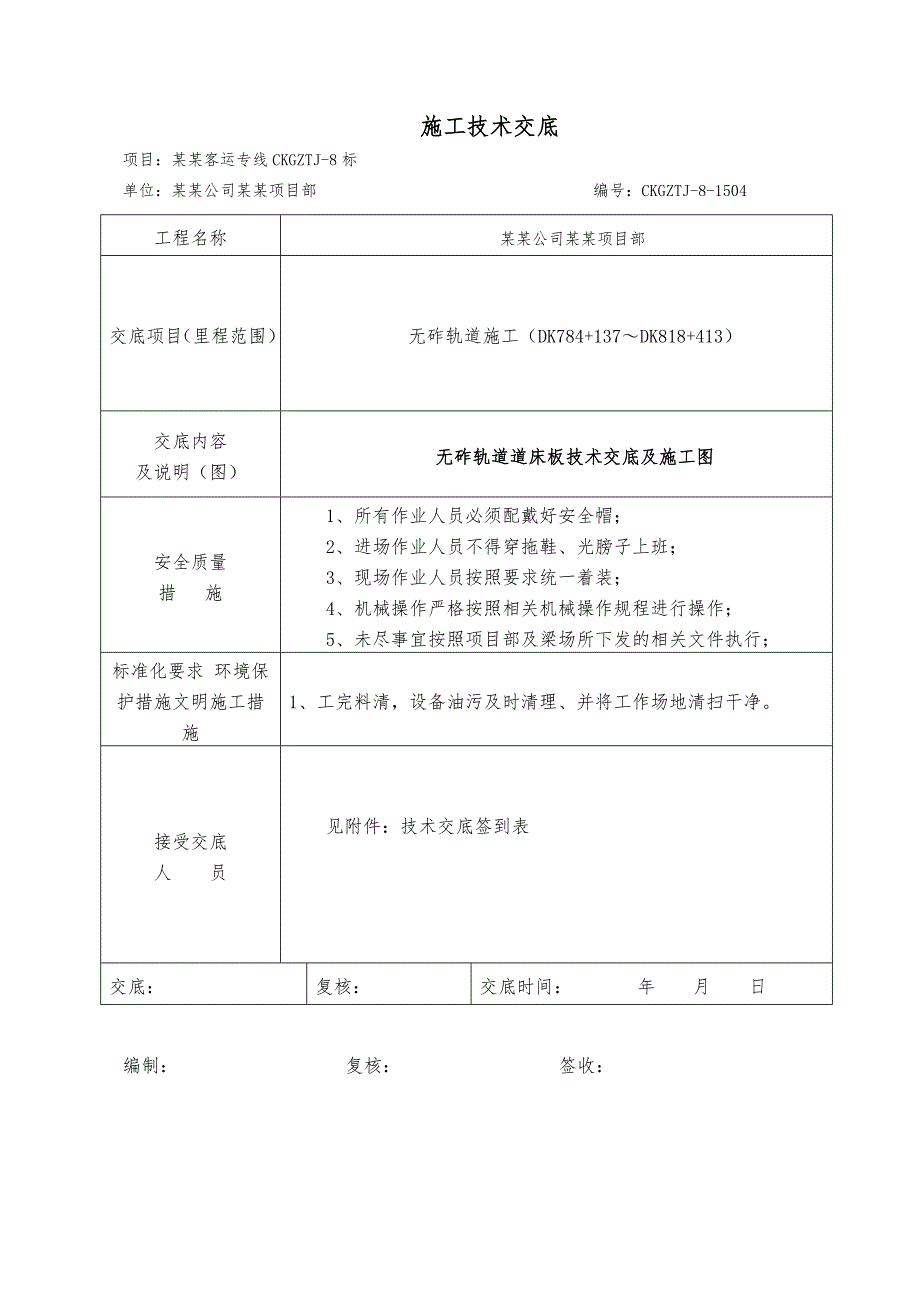

1、施工技术交底项目:某某客运专线CKGZTJ-8标 单位:某某公司某某项目部 编号:CKGZTJ-8-1504工程名称某某公司某某项目部交底项目(里程范围)无砟轨道施工(DK784+137DK818+413)交底内容及说明(图)无砟轨道道床板技术交底及施工图安全质量措 施1、所有作业人员必须配戴好安全帽;2、进场作业人员不得穿拖鞋、光膀子上班;3、现场作业人员按照要求统一着装;4、机械操作严格按照相关机械操作规程进行操作;5、未尽事宜按照项目部及梁场所下发的相关文件执行;标准化要求 环境保护措施文明施工措施1、工完料清,设备油污及时清理、并将工作场地清扫干净。接受交底人 员见附件:技术交底签到表

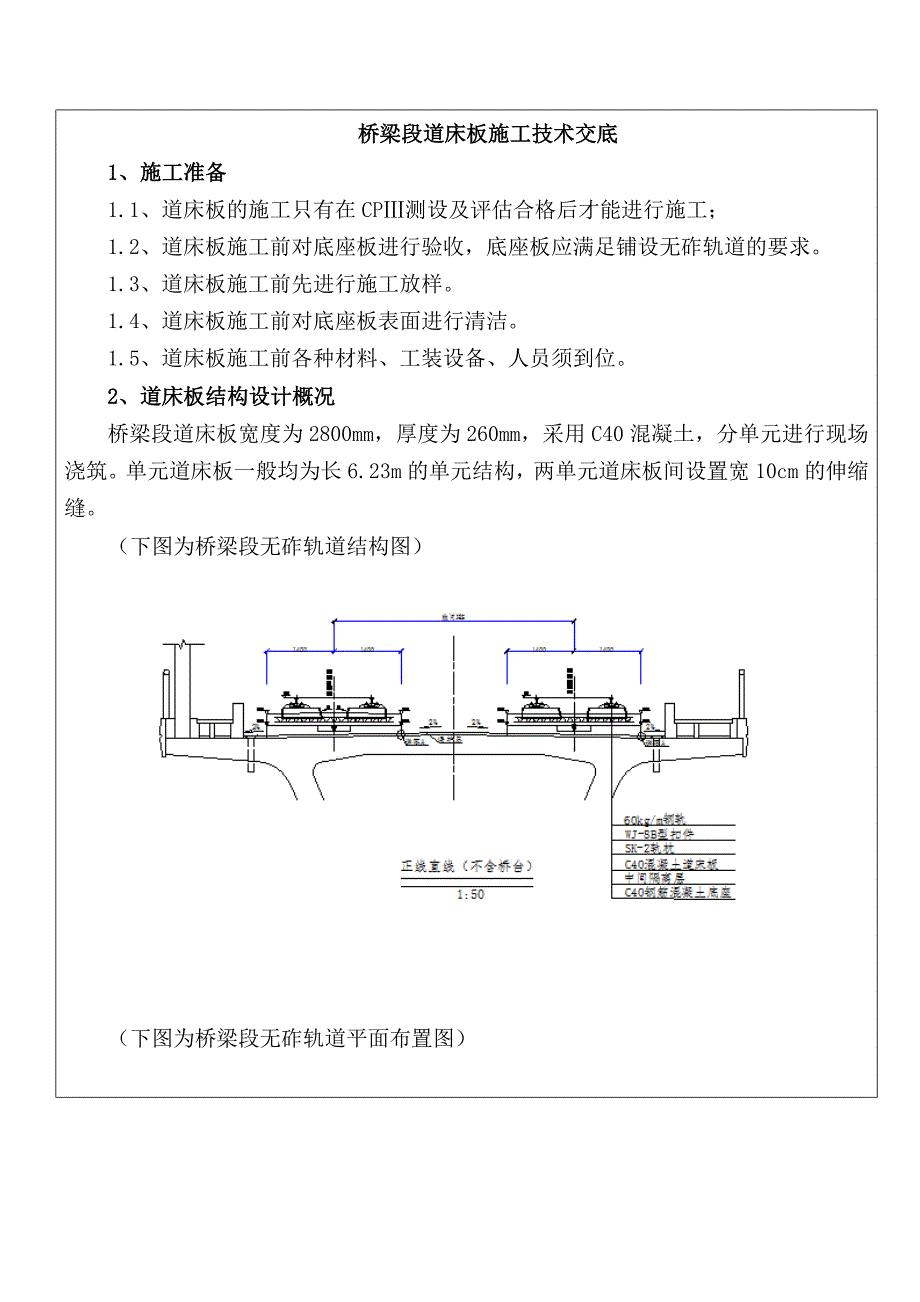

2、交底:复核:交底时间: 年 月 日编制: 复核: 签收: 桥梁段道床板施工技术交底1、施工准备1.1、道床板的施工只有在CP测设及评估合格后才能进行施工;1.2、道床板施工前对底座板进行验收,底座板应满足铺设无砟轨道的要求。1.3、道床板施工前先进行施工放样。1.4、道床板施工前对底座板表面进行清洁。1.5、道床板施工前各种材料、工装设备、人员须到位。2、道床板结构设计概况桥梁段道床板宽度为2800mm,厚度为260mm,采用C40混凝土,分单元进行现场浇筑。单元道床板一般均为长6.23m的单元结构,两单元道床板间设置宽10cm的伸缩缝。(下图为桥梁段无砟轨道结构图)(下图为桥梁段无砟轨道平面

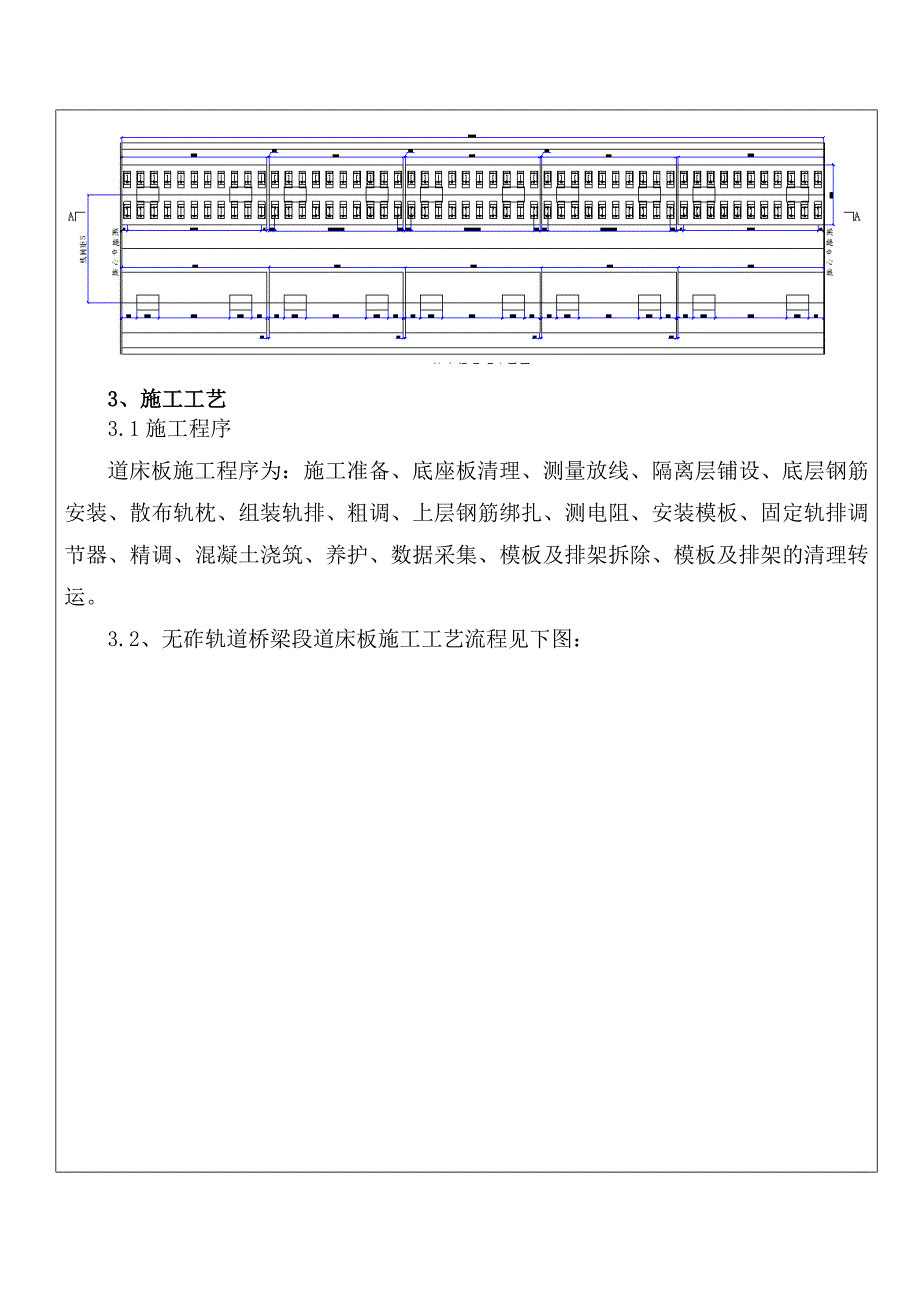

3、布置图)3、施工工艺3.1施工程序道床板施工程序为:施工准备、底座板清理、测量放线、隔离层铺设、底层钢筋安装、散布轨枕、组装轨排、粗调、上层钢筋绑扎、测电阻、安装模板、固定轨排调节器、精调、混凝土浇筑、养护、数据采集、模板及排架拆除、模板及排架的清理转运。3.2、无砟轨道桥梁段道床板施工工艺流程见下图:施工准备测量放线铺设道床板底层钢筋轨排组装粗调轨排安装道床板上层钢筋安装接地钢筋焊接模板安装精调并固定轨排轨枕、轨排质量检查钢筋绝缘性能检测轨道几何状态测量仪准备道床板混凝土浇筑、抹面初凝后松扣件混凝土养护轨排、模板等拆质量检查轨排就位3.2、施工步骤3.2.1施工准备1、 道床板施工前须先对底
4、座板表面进行清理。2、测量人员根据轨道板设计单元进行轨道板中线放样。3、施工人员、材料、工装设备组织进场到位。3.2.2钢筋的布设绑扎1、道床板采用双层配筋,纵向上层设置9根20钢筋,纵向下层设置14根20钢筋,横向两轨枕间上下层分别设置2根16钢筋。 2、钢筋的绑扎除纵横向接地钢筋间交叉点按规定进行焊接外,其余纵向钢筋与横向钢筋(含轨枕桁架筋横向钢筋)交叉点处均设置绝缘卡。钢筋布设如下图:道床板钢筋布设侧面图3、钢筋加工及安装过程中钢筋的级别、直径大小、位置、根数和间距均应符合设计要求,绑扎或焊接的钢筋网和钢筋骨架不得有变形、松脱和开焊,钢筋位置的允许偏差不得超过下表规定值:钢筋加工安装允许
5、误差表项次检查项目规定值或允许偏差检查方式和频率1受力钢筋全长10尺量,按钢筋编号各抽查10%,且各不少于3件2弯起钢筋的弯折位置20尺量,按钢筋编号各抽查10%,且各不少于3件3箍筋内净尺寸3尺量,按钢筋编号各抽查10%,且各不少于3件4主筋间距及位置偏差15尺量,检查不少于5处6箍筋间距及位置偏差15尺量,检查不少于5处7箍筋的垂直度(偏离垂直位置)15尺量,检查不少于5处8保护层厚度(mm)5,0尺量,检查不少于5处9其它钢筋偏移量20尺量,检查不少于5处4、道床板综合接地在道床板混凝土浇筑前须进行绝缘测试,检查满足条件后方可进行混凝土的浇筑。无砟轨道道床板中的接地钢筋利用道床内结构钢筋
6、,每线单元道床板利用上层中心和最外侧两根钢筋共计三根纵向钢筋作为接地钢筋接地钢筋与其它钢筋交叉点采用绝缘卡进行绝缘处理。在每个单元道床板伸缩缝两侧设置接地端子,并用不锈钢钢缆连接线相互连接。3.2.2散布轨枕、组装轨排1、 散枕利用人工沿着轨道铺设轨枕,轨枕布置位置可根据精确定位的道床板底层钢筋位置和轨枕控制边线控制,将轨枕均匀散布到设计位置,控制相邻两组轨排的间距,以减少轨枕调整工作量。 2、检验轨枕间距检查同轨枕间距误差、左右偏差,桥梁地段每散布一孔梁的单元板轨枕,必须与现场所测设的里程控制点核对一次,控制散布轨枕的累计纵向误差,做出相应的调整,并弹线将一侧的螺栓孔布成一条线,偏差小于1m
