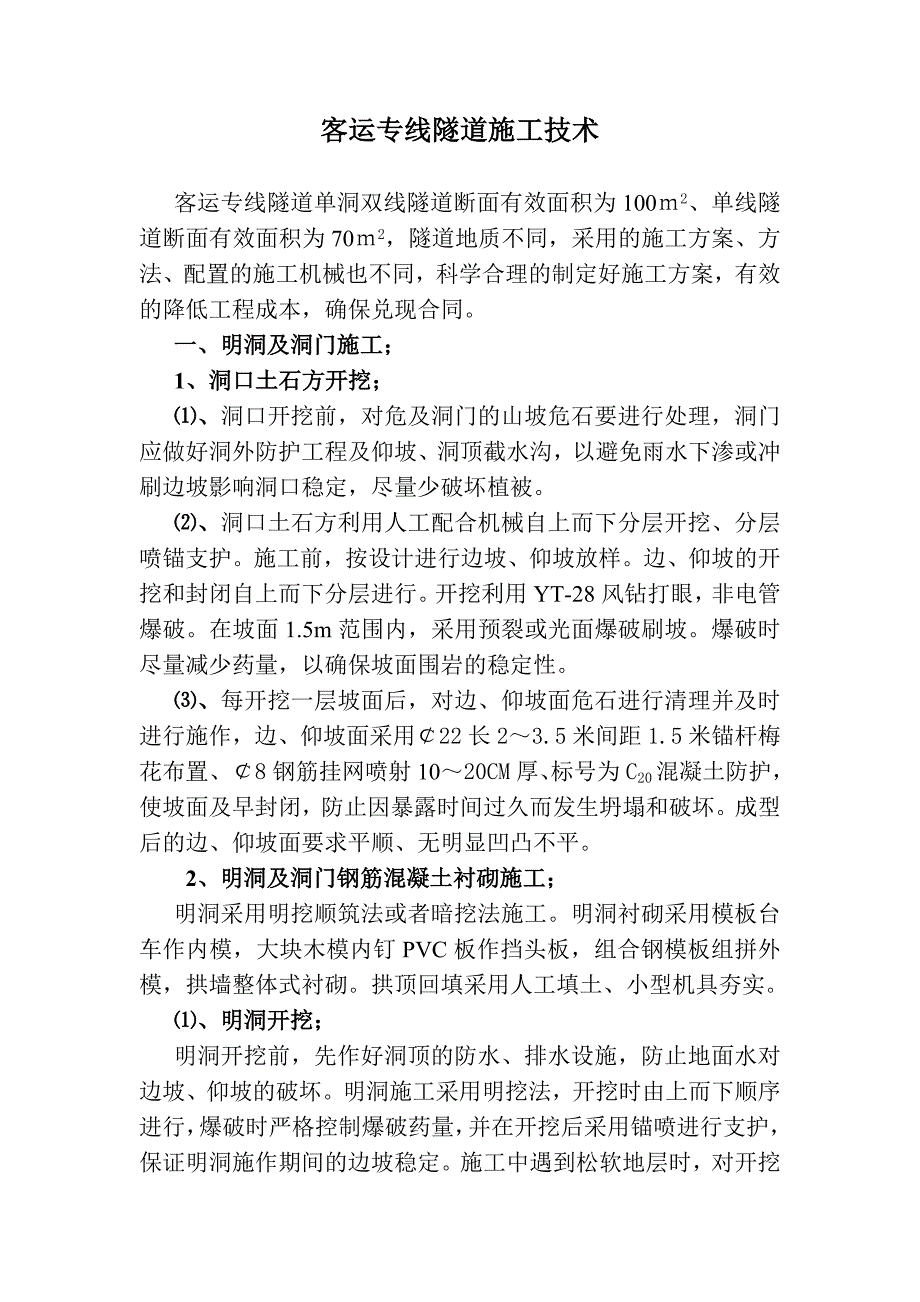

1、客运专线隧道施工技术 客运专线隧道单洞双线隧道断面有效面积为1002、单线隧道断面有效面积为702，隧道地质不同，采用的施工方案、方法、配置的施工机械也不同，科学合理的制定好施工方案，有效的降低工程成本，确保兑现合同。 一、明洞及洞门施工；1、洞口土石方开挖；、洞口开挖前，对危及洞门的山坡危石要进行处理，洞门应做好洞外防护工程及仰坡、洞顶截水沟，以避免雨水下渗或冲刷边坡影响洞口稳定，尽量少破坏植被。、洞口土石方利用人工配合机械自上而下分层开挖、分层喷锚支护。施工前，按设计进行边坡、仰坡放样。边、仰坡的开挖和封闭自上而下分层进行。开挖利用YT-28风钻打眼，非电管爆破。在坡面1.5m范围内，采用
2、预裂或光面爆破刷坡。爆破时尽量减少药量，以确保坡面围岩的稳定性。、每开挖一层坡面后，对边、仰坡面危石进行清理并及时进行施作，边、仰坡面采用22长23.5米间距1.5米锚杆梅花布置、8钢筋挂网喷射1020CM厚、标号为C20混凝土防护，使坡面及早封闭，防止因暴露时间过久而发生坍塌和破坏。成型后的边、仰坡面要求平顺、无明显凹凸不平。2、明洞及洞门钢筋混凝土衬砌施工；明洞采用明挖顺筑法或者暗挖法施工。明洞衬砌采用模板台车作内模，大块木模内钉PVC板作挡头板，组合钢模板组拼外模，拱墙整体式衬砌。拱顶回填采用人工填土、小型机具夯实。、明洞开挖；明洞开挖前，先作好洞顶的防水、排水设施，防止地面水对边坡、仰

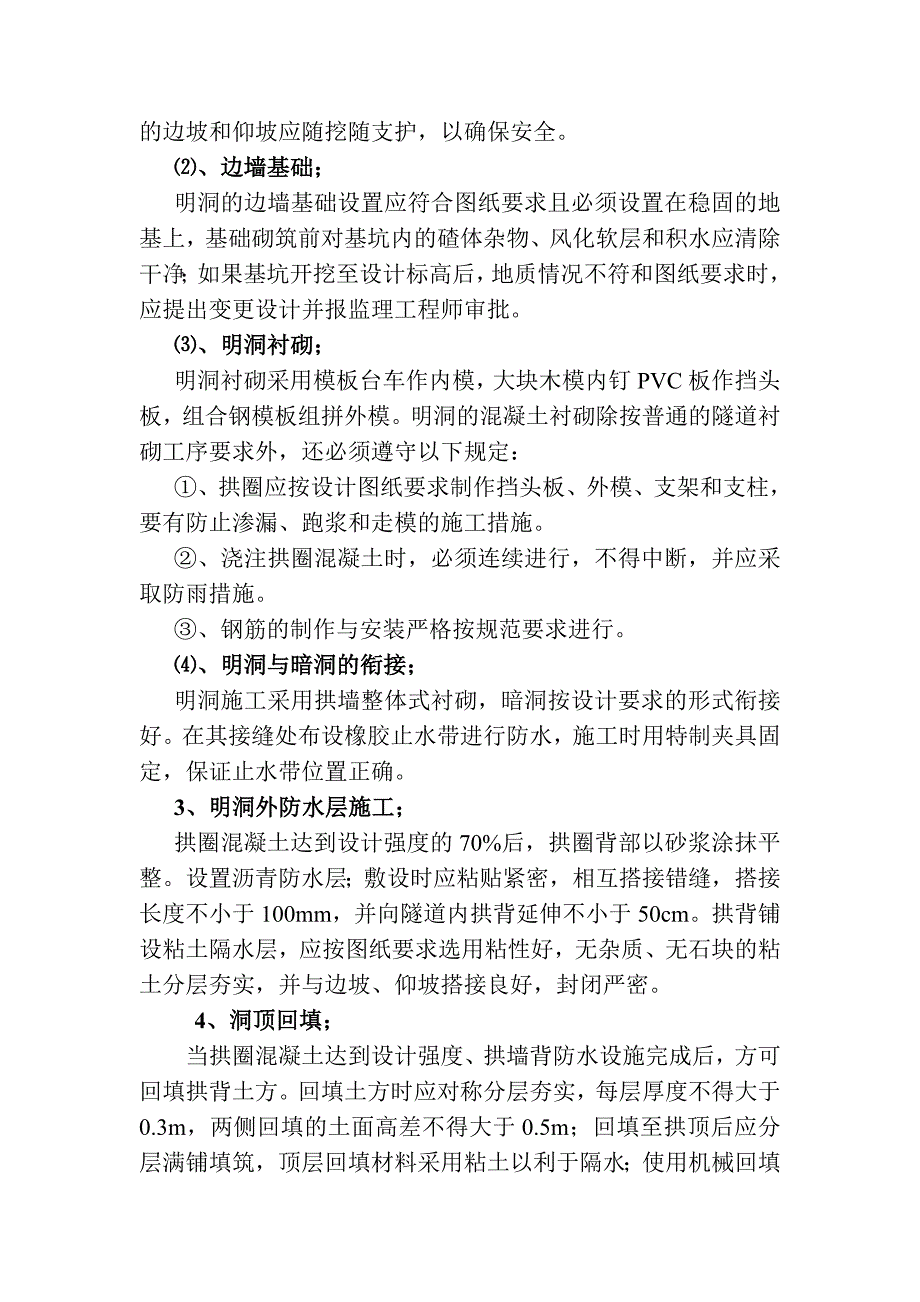

3、坡的破坏。明洞施工采用明挖法，开挖时由上而下顺序进行，爆破时严格控制爆破药量，并在开挖后采用锚喷进行支护，保证明洞施作期间的边坡稳定。施工中遇到松软地层时，对开挖的边坡和仰坡应随挖随支护，以确保安全。、边墙基础；明洞的边墙基础设置应符合图纸要求且必须设置在稳固的地基上，基础砌筑前对基坑内的碴体杂物、风化软层和积水应清除干净；如果基坑开挖至设计标高后，地质情况不符和图纸要求时，应提出变更设计并报监理工程师审批。、明洞衬砌；明洞衬砌采用模板台车作内模，大块木模内钉PVC板作挡头板，组合钢模板组拼外模。明洞的混凝土衬砌除按普通的隧道衬砌工序要求外，还必须遵守以下规定：、拱圈应按设计图纸要求制作挡头板
4、、外模、支架和支柱，要有防止渗漏、跑浆和走模的施工措施。、浇注拱圈混凝土时，必须连续进行，不得中断，并应采取防雨措施。、钢筋的制作与安装严格按规范要求进行。 、明洞与暗洞的衔接；明洞施工采用拱墙整体式衬砌，暗洞按设计要求的形式衔接好。在其接缝处布设橡胶止水带进行防水，施工时用特制夹具固定，保证止水带位置正确。3、明洞外防水层施工；拱圈混凝土达到设计强度的70%后，拱圈背部以砂浆涂抹平整。设置沥青防水层；敷设时应粘贴紧密，相互搭接错缝，搭接长度不小于100mm，并向隧道内拱背延伸不小于50cm。拱背铺设粘土隔水层，应按图纸要求选用粘性好，无杂质、无石块的粘土分层夯实，并与边坡、仰坡搭接良好，封闭

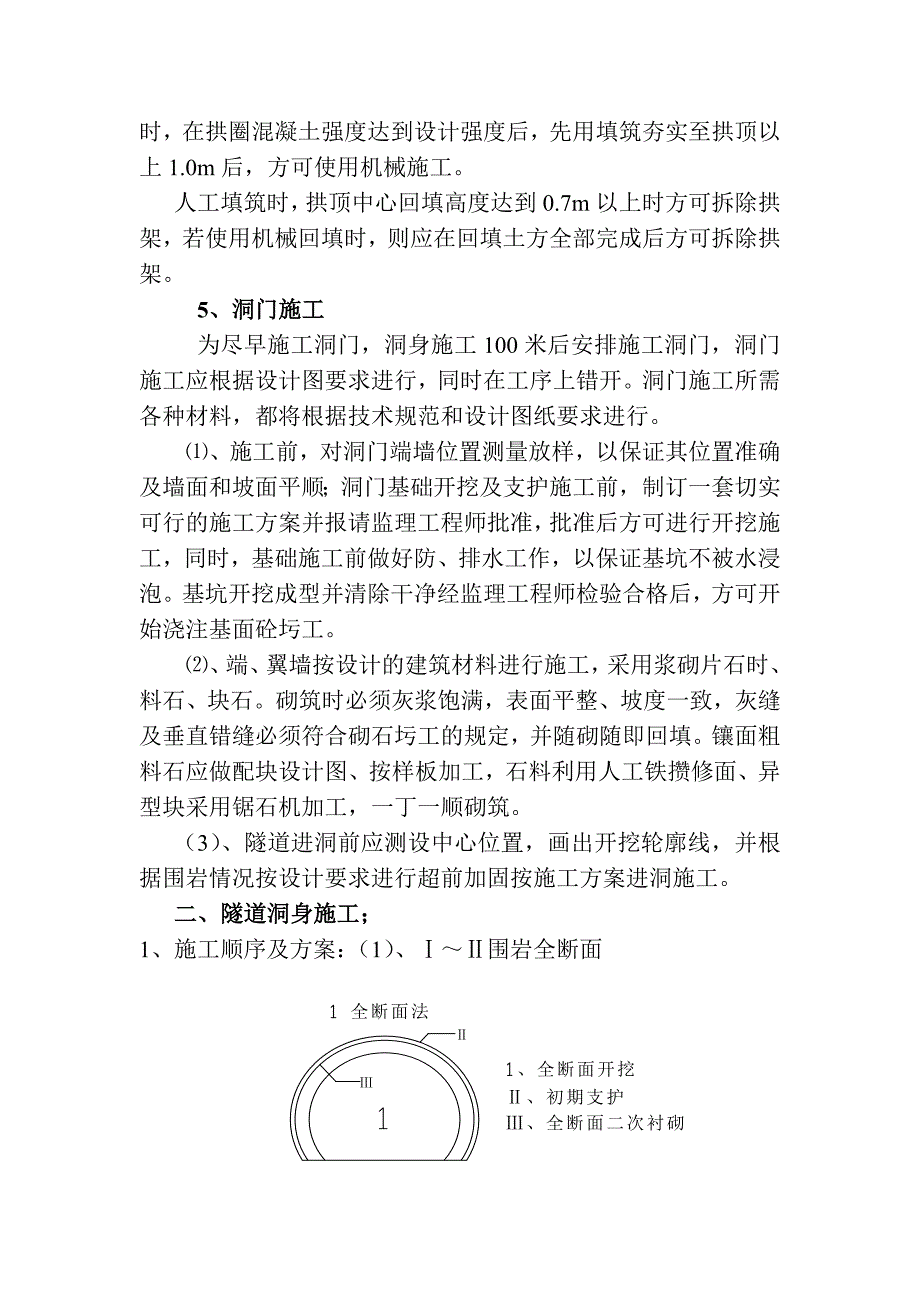

5、严密。4、洞顶回填；当拱圈混凝土达到设计强度、拱墙背防水设施完成后，方可回填拱背土方。回填土方时应对称分层夯实，每层厚度不得大于0.3m，两侧回填的土面高差不得大于0.5m；回填至拱顶后应分层满铺填筑，顶层回填材料采用粘土以利于隔水；使用机械回填时，在拱圈混凝土强度达到设计强度后，先用填筑夯实至拱顶以上1.0m后，方可使用机械施工。人工填筑时，拱顶中心回填高度达到0.7m以上时方可拆除拱架，若使用机械回填时，则应在回填土方全部完成后方可拆除拱架。 5、洞门施工 为尽早施工洞门，洞身施工100米后安排施工洞门，洞门施工应根据设计图要求进行，同时在工序上错开。洞门施工所需各种材料，都将根据技术规范
6、和设计图纸要求进行。、施工前，对洞门端墙位置测量放样，以保证其位置准确及墙面和坡面平顺；洞门基础开挖及支护施工前，制订一套切实可行的施工方案并报请监理工程师批准，批准后方可进行开挖施工，同时，基础施工前做好防、排水工作，以保证基坑不被水浸泡。基坑开挖成型并清除干净经监理工程师检验合格后，方可开始浇注基面砼圬工。、端、翼墙按设计的建筑材料进行施工，采用浆砌片石时、料石、块石。砌筑时必须灰浆饱满，表面平整、坡度一致，灰缝及垂直错缝必须符合砌石圬工的规定，并随砌随即回填。镶面粗料石应做配块设计图、按样板加工，石料利用人工铁攒修面、异型块采用锯石机加工，一丁一顺砌筑。（3）、隧道进洞前应测设中心位置，
7、画出开挖轮廓线，并根据围岩情况按设计要求进行超前加固按施工方案进洞施工。二、隧道洞身施工；1、施工顺序及方案：（1）、围岩全断面（2）、石质围岩；、正台阶、CD法、双侧壁导坑法（3）、土质（黄土）；、双侧壁导坑法、正台阶2、施工主要机械配置；顺序机械名称型号单位数量全断面台阶法双壁导法1空压机213/台4646462钻孔台架自制台1003钻孔风枪YT-28台3030304挖掘机CAT320-C13台1115装碴机ZCL50台3336自卸汽车*18T、 12T辆*4-66-8 6-87模板台车（自制）L=12台1118混凝土喷射机PZ-5B台1119混凝土输送泵HTP60C台11110混凝土输送
8、车HBJ5260GJBSL1台22211混凝土拌合站HZS120（1203/）台11112轴流通风机2110KW台11113工程钻机MK-5台111*费用机械及人工费米7600元7980元8100元3、洞身开挖；（1）、石质围岩；石质较好采用全断面光面爆破，人工持风钻搭设多功能简易平台架，安排18台风钻进行工作，进尺宜在33.5米,瀑破材料采用岩石炸药毫秒雷管。（2）、石质围岩；根据地质围岩节理发育情况结合设要求，采用正台阶开挖或者CD法及双侧壁导坑法。总的开挖指导原则：管超前、严注浆、短开挖、强支护、快封闭、早成环、勤量测。、正台阶开挖：采用短台阶留核心土施工，台阶长度58m，上半断面配备5
9、8台风钻钻孔，循环进尺宜在0.81.0m、要满足安装一片格栅钢架并有一定的空隙，下半断面配备912台风钻钻孔，人工装药，斜眼掏槽、非电毫秒雷管光面或预裂爆破，同时控制同次起爆的最大药量，减轻对围岩的扰动。必要时视围岩稳定情况采用人力风镐开挖或小型挖掘机开挖。、CD法：先进行超前支护而后进行断面的开挖施工。、左侧开挖视地质围情况采用人工风钻钻孔、人工装药松动光面爆破或者挖掘机配合人工风镐开挖，机械开挖时先用挖掘机开槽、然后用风镐修凿成型，喷射混凝土封闭岩面。中壁一横支撑采1618的工字钢钢架，中壁与支撑钢架间用连接板连接牢固，横撑掏槽埋入地下，以防机械碾压变形。中壁按设计施作临时锚网喷射支护和临
10、时超前支护注浆加固。、右侧上导洞支护成环1520米后，开始右侧中导洞施工，视地质围岩情况采用人工风钻钻孔、人工装药松动光面爆破或者挖掘机配合人工风镐开挖，机械开挖时先用挖掘机开、然后用风镐修凿成型，喷射混凝土封闭岩面。接长支护。、双侧壁导坑法先开挖双侧导洞，双侧导洞采用上下正台阶人工持风钻开挖，进尺长度视围岩情况在0.81.0米, 要满足安装一榀钢架的位置，台阶长度35米，左右洞开挖进尺要相措开大于15米。、中洞开挖，中洞开挖一般要距侧洞40米左右时进行开挖，开挖视地质围岩情况，采用上下正台阶人工持风钻开挖，进尺长度在0.81.0米,台阶长度35米，如上台阶采用机械装碴时台阶长度大于20米。（
11、3）、土质（黄土）；、双侧壁导坑法先开挖双侧导洞，双侧导洞采用上下正台阶人工持风镐开挖，进尺长度视土质情况在0.50.8米、要满足安装一榀钢架的位置，台阶长度35米，左右洞开挖进尺要相措开15米。、中洞开挖，中洞开挖一般要距侧洞40米左右时进行，采用上下正台阶人工持风镐开挖，进尺长度在0.81.0米,台阶长度35米，如上台阶采用机械装碴时台阶长度大于20米。、正台阶开挖采用短台阶留核心土施工，循环进尺宜在0.50.8m、台阶长度58m，持风镐开挖，要满足安装一榀格栅钢架并有一定的空隙，下台阶采用人工配合机械开挖。4、仰拱开挖施工；（1）、仰拱超前，开挖分左右副进行、开挖进尺46米，混凝土灌注整
12、体施工，搭设施工临时栈桥，确保洞内运畅通，如下图；（2）、黄土隧道仰拱加固；、 孔桩采用钢筋混凝土或者钢护壁，人工挖孔成孔，灌注混凝土。 、水泥搅拌桩加固时采用机械施工。 5、围岩钻爆设计；钻爆设计、最大一段用药量的确定;一般由类似工程条件的工点实际测得的爆破震动速度衰减规律公式计算，计算式为：Qm=R3(Vkp/K)2/3式中 Qm最大一段允许用药量 Vkp震速安全控制标准 R爆源中心至震速控制点的距离 K与爆破技术、地震波传播途径介质的性质有关的系数、掏槽形式的选择根据以往有关隧道爆破震动速度的观测数据，选用楔型掏槽，可以有效的控制震动速度，提高掏槽效果，降低掏槽的单段用药量。、爆破器材的
13、选择根据断层破碎带围岩的物理力学性质，为了充分发挥炸药的最大效率和减小对围岩的破坏，选择2号低爆速炸药与之匹配以取得良好的爆破效果。、选择合理的段间隔时差为避免爆破震动叠加作用，雷管跳段使用，其时差控制在100ms左右。、循环进尺的确定主要根据地质条件、进度安排进行，根据本隧道的地质情况及工期要求，循环进尺围岩控制在33.5米,围岩控制在0.752m范围内。、底板眼爆破根据本隧道断层破碎带的特点，将地板眼分成3个段位起爆，减少地板眼同时起爆的炸药量，改变地板眼抵抗线的方向，从而减小地板眼爆破产生的地震动强度。、爆破参数的选定爆破参数的选定按照计算法结合工程类比法确定，并经现场试验进行检验调整。
14、A、炮眼深度L以循环进尺作为炮眼深度，掏槽眼加深20%。B、炮眼数目N按照下式计算确定炮眼数量，N=KSL/Lnr 式中 N炮眼数目，个 K单位炸药消耗量1Kg/m3 L炮眼深度，m n炮眼装药系数 r炸药的线装药密度 S开挖断面积，m2以上计算数据按照比钻眼数进行校核后确定。C、炮眼布置先布置掏槽眼、周边眼，然后是地板眼、内圈眼、二台眼，最后布置掘进眼。周边眼布置经验计算式如下：间 距：E=(812)d (d为炮眼直径)，cm抵 抗 线：W=(1.01.5)E，cm装药集中度：q=0.040.19Kg/mD、一次爆破总装药量的计算 Q=KSL （Kg） 式中 K炸药单耗 S开挖断面积 L炮眼
