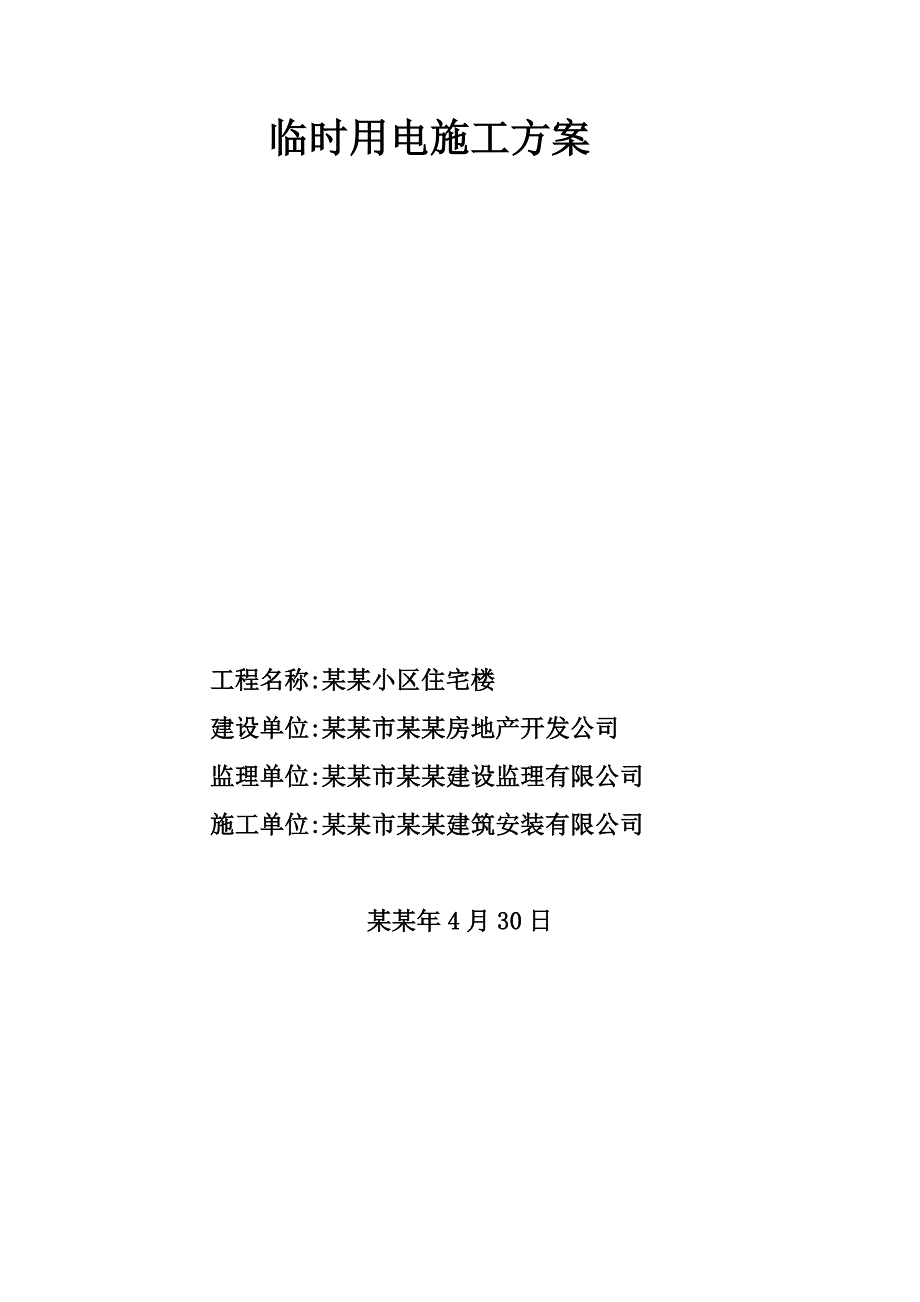

1、临时用电施工方案工程名称:某某小区住宅楼建设单位:某某市某某房地产开发公司监理单位:某某市某某建设监理有限公司施工单位:某某市某某建筑安装有限公司某某年4月30日临时用电施工方案工程名称某某小区住宅楼编制项目临时用电施工组织设计 一、现场勘察： 某某小区住宅楼交通便利，地理位置优越，工程造型新颖，设计合理，建筑面积3704.46，六层砖混，供电形式为220/380V，三相五线制引进施工现场，电流负荷为100千伏。 建筑物东侧路边有一处电架空线路，电压为10万伏，为周围用户总线路。由于本工程采用钢脚手架，外架距高压线的距离为12m。 二、确定电源进线位置 本工程用电方案的原则是既要保证满足本工程
2、的施工用电负荷量，又要达到安全用电，节约用电的目的。根据本工程的现场情况，整个现场设一个总配电箱，总箱设在工程东南侧。总箱内设有隔离开关、伏特表、电流表、漏电保护器及三个分开关，在拟建筑物南侧一个塔吊设一个分箱，拟建筑物北侧搅拌机处设一个分箱。由总箱至分箱采用地理五芯电缆，各设备均设开关箱，开关箱内设有漏电保护器及隔离开关，做到三级配电、二级保护、一机一闸一漏一箱一锁一保护。 三、各种机械设备的位置 本工程在拟建筑物北侧设置一台30米壁长的塔吊（QTZ-40型塔吊）及两台搅拌机；在木工制作区设置一台圆盘锯；在钢筋制作区设置一台钢筋弯曲机和一台钢筋切断机；在现场设置临时用电焊机一台、电动打夯机一
3、台、型材切割机一台和四台振动（动两台平板振动器和四台插入式振动器）编制人审核人临时用电施工方案工程名称某某小区住宅楼编制项目临时用电施工组织设计 四、电力负荷的计算用电设备一览表（表1）分箱号序号设备名称技术数据数量总配电箱1号1塔 吊380V14.7kw12号2搅拌机220V6.05kw23水 泵380V3.5kw13号4钢筋切断机380V5.5kw15钢筋弯曲机380V3.0kw14号6圆盘锯380V5.5kw15号7现场照明220V12.0kw5合 计35.55 （一）计算：1、塔吊：Kx=0.3 COS=0.7 tg=1.2 Pj1=0.314.7KW=8.82KW Qj1=Pjltg
4、8.821.02=9.00KWAR2、搅拌机：Kx=0.7 COS=0.68 tg=1.08 Pj2=0.76.05KW2=8.47KW Qj2=Pj2tg8.471.08=.15KV AR3、钢筋切断机：Kx=0.7 COS=0.75 tg=0.88 Pj4=0.75.5KW2=3.85KW Qj4=Pj4tg3.850.88=3.39KV AR4、钢筋切断机：Kx=0.7 COS=0.75 tg=0.88 Pj5=0.73.0KW=2.1KW Qj5=Pj5tg=2.10.88=1.85KV AR编制人审核人临时用电施工方案工程名称某某小区住宅楼编制项目临时用电施工组织设计6、圆盘锯: K
5、x=0.7 COS=0.75 tg=0.88 Pj6=0.75.5KW=3.85KW Qj5=Pj6tg=3.850.88=3.39KV AR 7、现场照明:由于室外照明较多,故Kx=0.7 COS=1.0 tg=0 Pj7=0.3512.0KW=4.2KW Qj7=Pj4tg=4.20=0KV AR (二)计算总电流:I总S/U3=56.22/0.66=85.18A(三)计算分箱电流 分箱负荷:01QTZ25塔吊;02搅拌机;03备用箱(振动器)取 Kx=0.75: P1=0.75(4.4+4.3+3.5)=9.15KW Q1=0.75(4.5+4.6+4.1)=9.9KW I2=S2/U3
6、=13.48/0.66=20.42A生活照明: P3=0.75(3.85+2.1+3.85+2.5)=9.23KW Q3=0.75(3.39+1.85+3.39+3.8)=9.32KW I3=S3/U3=13.12 /0.66=19.88A(四)选择导线截面、电气类型及规格: 1、选择导线截面 总箱:I总=85.18A 查表:500V橡皮绝缘电力电缆的截流量XV293252+1102允许载流量为120V.编制人审核人临时用电施工方案工程名称某某小区住宅楼编制项目临时用电施工组织设计 2、总箱1号分箱 I1=20.42A 电缆截面3102+1102 现场实际配线:3102+2102 (省推荐产品
7、) 型号:YX450/750,哈尔滨市电缆厂生产 3、总箱2号分箱 I2=26.7 A 电缆截面3102+1102 现场实际配线:3102+2102 (省推荐产品) 型号:YX450/750,哈尔滨市电缆厂生产 4、总箱3号分箱 I3=19.88A 电缆截面3102+1102 现场实际配线:3102+2102 (省推荐产品) 型号:YX450/750,哈尔滨市电缆厂生产 五、配电线路电器设备的检验应符合下列规定：1、总配电箱应设置在靠近电源的地方，分配电箱应装设在用电设备或负荷相对集中的地方。分配电箱与开关箱的距离不得超过30米，开关箱与其控制的固定式用电设备的水平距离不宜超过3米。配电箱、开
8、关箱应设置在干燥、通风及常温场所。配电箱、开关箱周围应有足够两人同时工作的空间，其周围不得堆放任何有碍操作、维修的物品。配电箱、开关箱安装要端正、牢固。移动式的箱体应安装在坚固的支架上，不得歪斜和松动；固定式配电箱、开关箱的下皮与地面的垂直距离为0.6米1.5米。配电箱、开关箱中导线的进口和出口应设在箱底下底面，严禁设在箱体上顶面、侧面、后面或箱门处。编制人审核人临时用电施工方案工程名称某某小区住宅楼编制项目临时用电施工组织设计 配电箱后面的排线须排列整齐，绑扎成束，并用卡钉固定在盘板上，盘后引出及引入的导线应留出适当的余度，以便检修。2、根据本工程的实际情况及工程使用机械分布情况，供电线路采
9、用放线型配电线路。临时配电必须符合施工现场临时用电安全技术规范（JGJ46-88）的规定，符合TN-S接零保护系统。电缆埋地深度为0.6米，并在电缆上下各均匀埋设50厚的细砂，然后上部用砖盖好，保护层在过道口处加套管理。主配电箱，套管直径不小于50。电缆穿越建筑物、构造物、道路、局部机械操作的场的所必须加防护套管。六、工配电箱规定：1、所用的配电箱，必须是省、市推荐产品，必须有“三证一票”配电箱、开关箱采用铁板或优质绝缘材料制作，铁板的鹌鹑应大于1.5。2、所有的配电箱须标明其名称用途。3、所有的配电箱门应上锁，配电箱、开关箱应有专人负责。4、所有的配电箱必须有防雨、防砸措施。5、所有的配电箱
10、要定期检查和维修，检查和维修必须由专业电子表负责，必须按规定穿绝缘鞋、戴绝缘手套，必须使用绝缘性能好的手套。6、所有的配电箱进行检查维修时，必须将前一级相应原电源开关分闸断电，并且停电挂标志牌，严禁带电作业。编制人审核人临时用电施工方案工程名称某某小区住宅楼编制项目临时用电施工组织设计7、所有的配电箱在使用过程中，必须按下述操作顺序。（1）送电程序：总配电箱分配电箱开关箱。（2）停电程序：开关箱分配电箱总配电箱。8、现场停电1小时以上，应将所用的开关箱断电上锁。9、配电箱内不准堆放任何杂物，并经常保持箱内清洁。10、熔断器更换熔丝时，严禁使用与设备不匹配的熔丝或使用其它的金属丝代替。七、安全用
11、电组织措施1、建立临时用电施工组织设计和编制审批，并建立相应的技术档案。2、接地与接零。（1）在施工现场专用的中性点直接接地的低压电力线路中，必须采用TNS接零保护系统。（2）保护零线应由工作接地或配电室的零线第一级漏电保护器，电源侧的零线引出。 （3）保护零线应与工作零线分开单独铺设，不作它用，保护零线PE必须采用绿、黄双色线。 （4）保护零线必须在配电室（或总配电箱）配电线路中间和末端至少三处作重复接地，重复接地线不与保护零线相连接。 （5）保护零线的截面应不小于工作零线的截面，同时必须满足机械性能的要求。 （6）电气设备的正常情况下，不带电的金属外壳、框架部件、管道、轨道金属操作台以及靠
12、近带电部分的金属圆柱、金属门等作保护接地。编制人审核人临时用电施工方案工程名称某某小区住宅楼编制项目临时用电施工组织设计 （7）任何设备不得一部分作保护接零，一部分作保护接地。3、开关箱实行一机一闸。4、配电系统（1）开关电器及电气装置必须完好无损。（2）开关电器及电气装置必须端正、牢固、不得拖地放置。（3）带电导线与导线之间的接头必须绝缘包扎。（4）带电导线必须绝缘良好。（5）带电导线上严禁搭、拉、压其它物体。（6）电气装置的电源进端必须作固定连接。（7）配电箱与开关箱工作名称，用分路标注。（8）电气装置内及其周围、邻近区域不得杂物、灌木和杂草等。5、照明：（1）在坑洞作业、夜间施工或自然光
13、差的场所、作业厂房、料具堆放场、道路、仓库、办公室、食堂、宿舍等设置一般照明、局部照明或混合照明。 （2）根据使用场所的环境条件，选择相应照明器如开启式、防水型、防振或耐酸碱型。 （3）根据需要设置警卫照明和红色信号照明和事故照明，其电源应设在施工现场电源总开关的前侧，应备应急电源。6、对各类和用电人员进行安全用电基本知识培训。编制人审核人临时用电施工方案工程名称某某小区住宅楼编制项目临时用电施工组织设计 八、安全用电组织措施 1、建议技术交底制度，向专业电工、各类用电人员介绍临时用电施工组织设计和安全用电技术措施的总体意图，技术内容和注意事项，并应在技术交底文字资料上履行交底人和被交底人签字手续。 2、建立安全检测制度，从工程开工开始，定期对临时用电工程进行检测。 3、建立电气维修保养制度，加强日常和定期维修保养工作，及时发现和消除隐患，并建立维修保养工作记录。 4、建立工程拆除制度，建筑工程竣工后，临时用电工程拆除应有统一的组织和指挥，并须规定拆除时间、人员、程序办法、注意事项和防护措施等。 5、建立安全检查和评优点制度。 6、建立安全用电责
