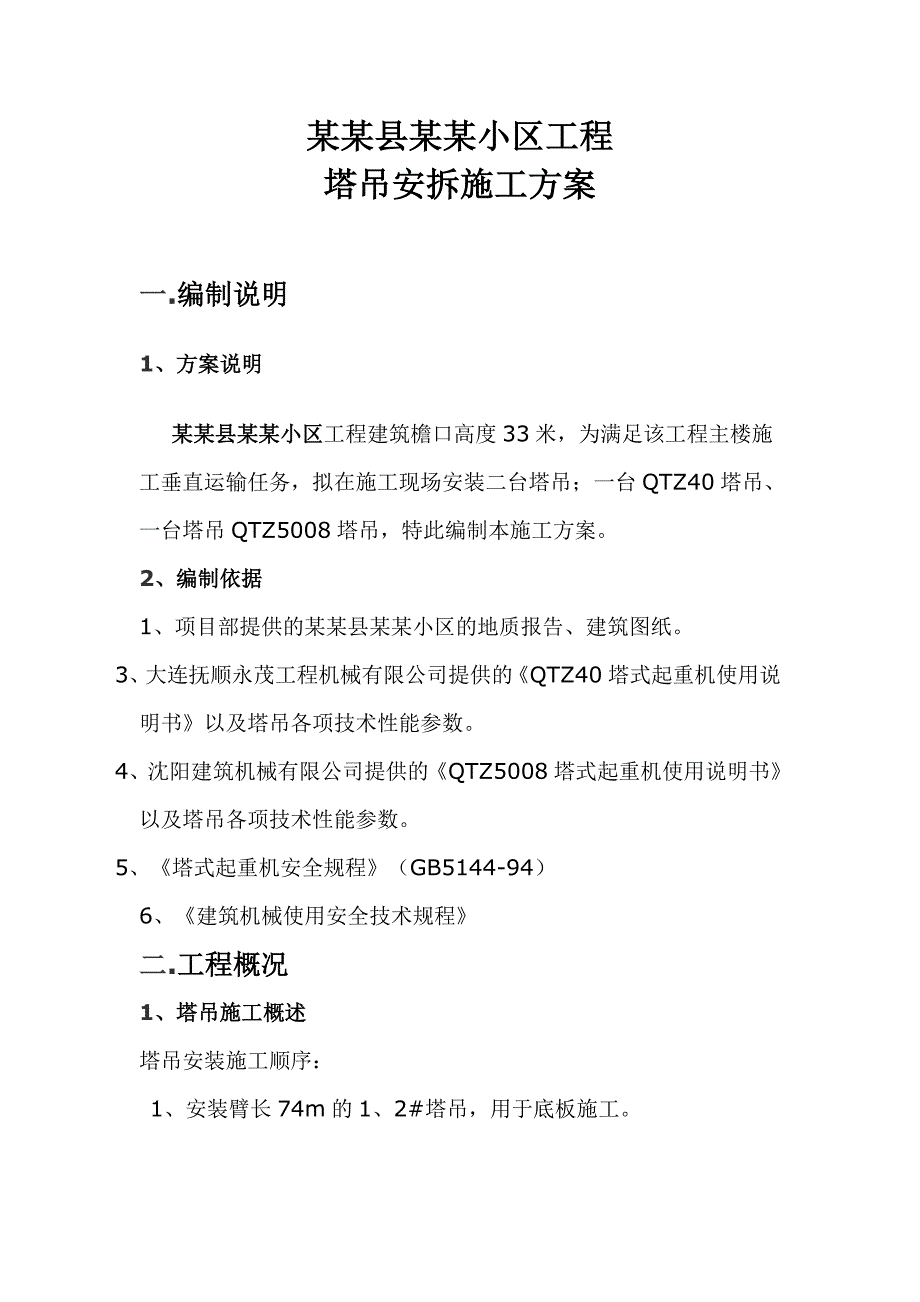

1、某某县某某小区工程塔吊安拆施工方案一.编制说明1、方案说明某某县某某小区工程建筑檐口高度33米,为满足该工程主楼施工垂直运输任务,拟在施工现场安装二台塔吊;一台QTZ40塔吊、一台塔吊QTZ5008塔吊,特此编制本施工方案。2、编制依据1、项目部提供的某某县某某小区的地质报告、建筑图纸。3、大连抚顺永茂工程机械有限公司提供的QTZ40塔式起重机使用说明书以及塔吊各项技术性能参数。4、沈阳建筑机械有限公司提供的QTZ5008塔式起重机使用说明书以及塔吊各项技术性能参数。5、塔式起重机安全规程(GB5144-94)6、建筑机械使用安全技术规程二.工程概况1、塔吊施工概述塔吊安装施工顺序: 1、安装

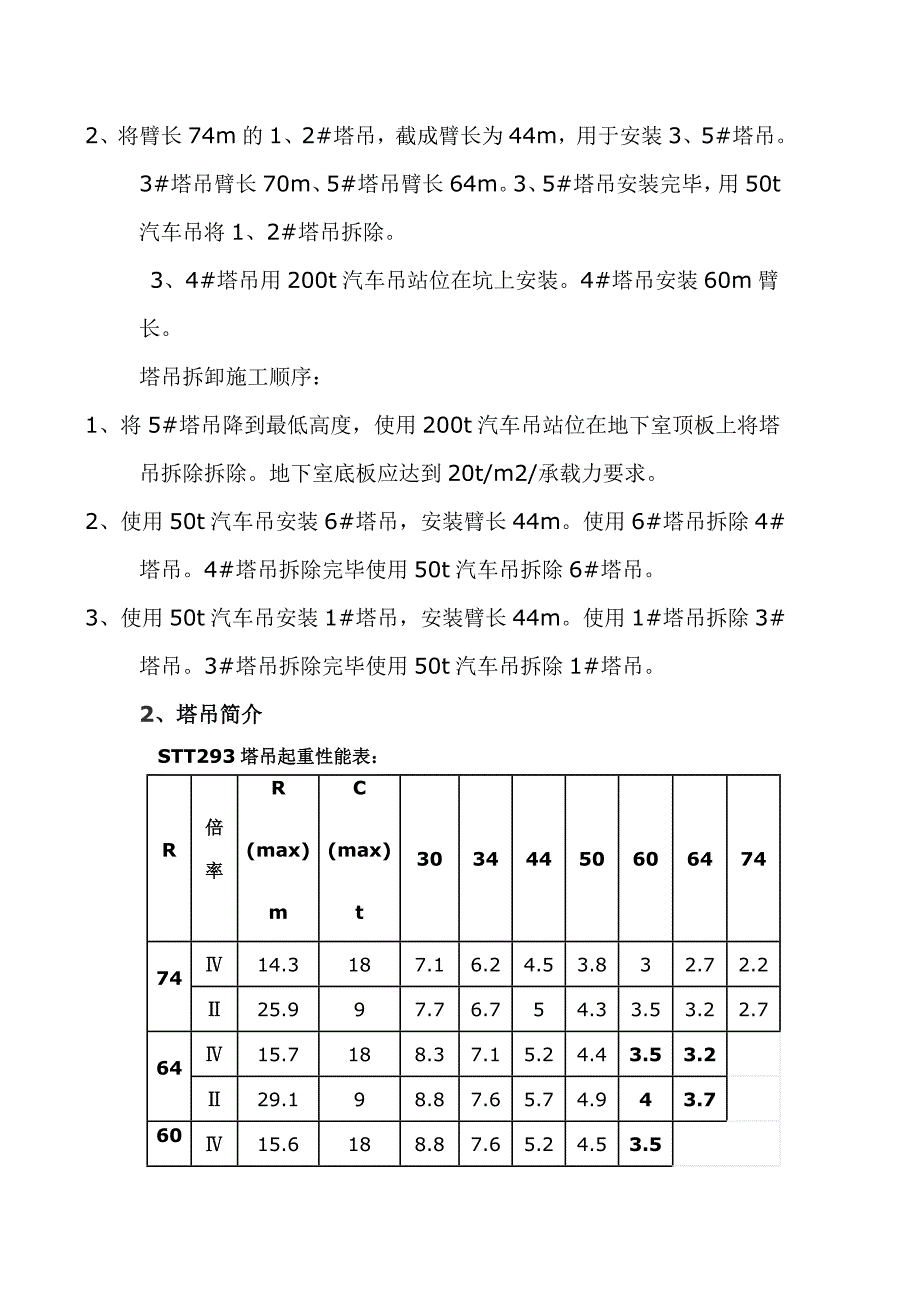

2、臂长74m的1、2#塔吊,用于底板施工。 2、将臂长74m的1、2#塔吊,截成臂长为44m,用于安装3、5#塔吊。 3#塔吊臂长70m、5#塔吊臂长64m。3、5#塔吊安装完毕,用50t汽车吊将1、2#塔吊拆除。 3、4#塔吊用200t汽车吊站位在坑上安装。4#塔吊安装60m臂长。塔吊拆卸施工顺序: 1、将5#塔吊降到最低高度,使用200t汽车吊站位在地下室顶板上将塔吊拆除拆除。地下室底板应达到20t/m2/承载力要求。 2、使用50t汽车吊安装6#塔吊,安装臂长44m。使用6#塔吊拆除4#塔吊。4#塔吊拆除完毕使用50t汽车吊拆除6#塔吊。 3、使用50t汽车吊安装1#塔吊,安装臂长44m。

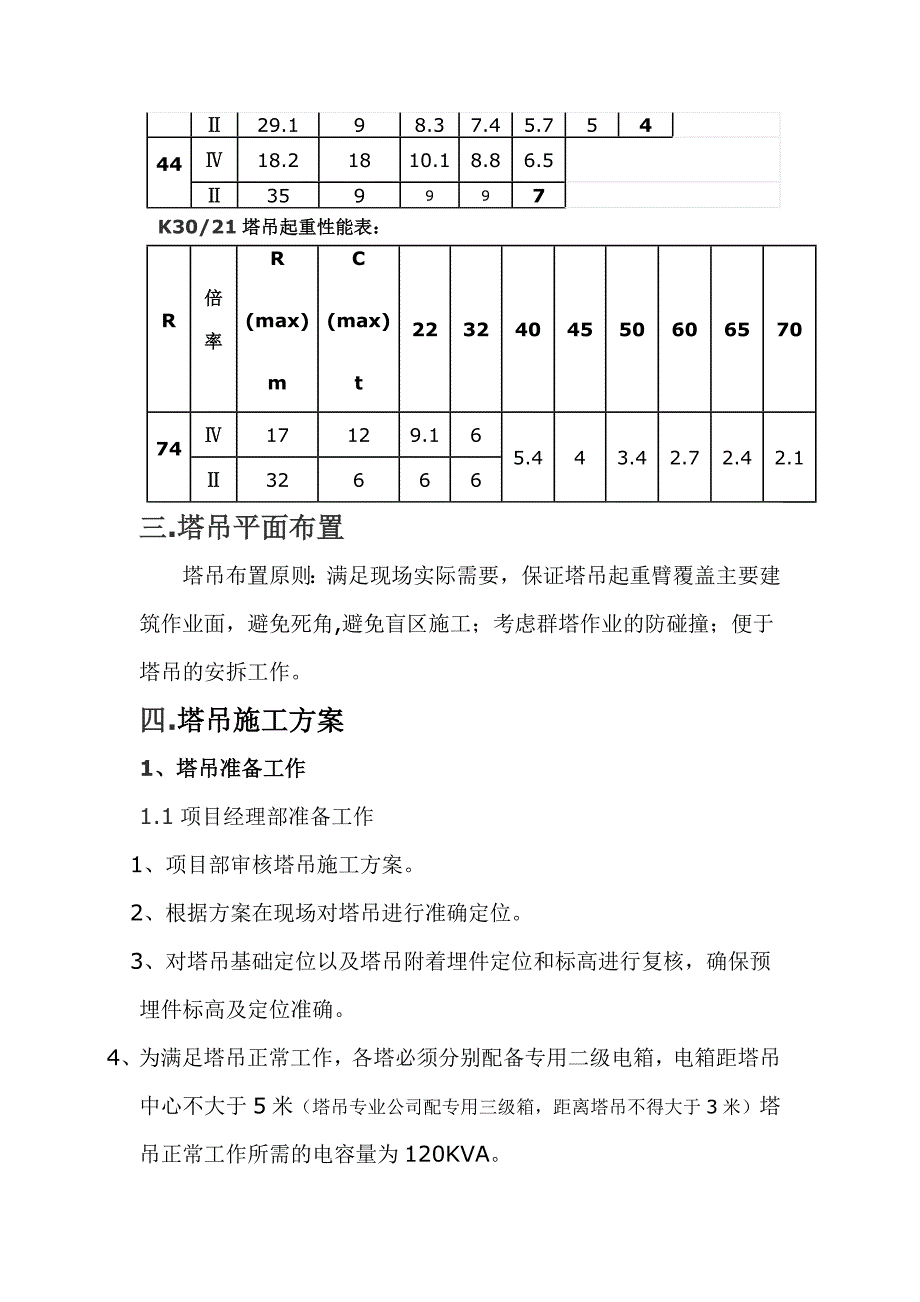

3、使用1#塔吊拆除3#塔吊。3#塔吊拆除完毕使用50t汽车吊拆除1#塔吊。2、塔吊简介STT293塔吊起重性能表:R倍率R(max)mC(max)t303444506064747414.3187.16.24.53.832.72.225.997.76.754.33.53.22.76415.7188.37.15.24.43.53.229.198.87.65.74.943.76015.6188.87.65.24.53.529.198.37.45.7544418.21810.18.86.5359997K30/21塔吊起重性能表:R倍率R(max)mC(max)t223240455060657074171

4、29.165.443.42.72.42.132666三.塔吊平面布置塔吊布置原则:满足现场实际需要,保证塔吊起重臂覆盖主要建筑作业面,避免死角,避免盲区施工;考虑群塔作业的防碰撞;便于塔吊的安拆工作。四.塔吊施工方案1、塔吊准备工作1.1项目经理部准备工作1、项目部审核塔吊施工方案。2、根据方案在现场对塔吊进行准确定位。3、对塔吊基础定位以及塔吊附着埋件定位和标高进行复核,确保预埋件标高及定位准确。4、为满足塔吊正常工作,各塔必须分别配备专用二级电箱,电箱距塔吊中心不大于5米(塔吊专业公司配专用三级箱,距离塔吊不得大于3米)塔吊正常工作所需的电容量为120KVA。5、提供场地,便于塔吊部件的摆

5、放和汽车吊的入场选位。6、根据方案中提供的力学参数进行塔吊基础的设计、施工。7、 如施工现场有妨碍施工的架空输电线或通讯线,应对其架设防护。8、项目责成具有相关资质的单位,根据方案提出的要求以及力学参数对塔吊承桩进行设计和制作,并提供承桩设计说明书,对桩的要求以及力学参数见图3:塔吊基础受力图。9、基础预埋当日需现场测量人员、电焊、气焊配合施工。1.2安装公司准备工作1、 技术部门制定切实可行的施工方案,技术及施工部门特定人员必须进行现场实地勘测,认真细致地考虑塔吊安装过程中可能碰到的问题,如有疑难应同项目及时沟通,共同商讨解决策略,确保施工顺利安全地进行。2、 准备组装起重臂和平衡臂时常用的

6、牵引麻棕绳。3、 提供1台合格的QTZ40塔吊、1台合格的QTZ5008塔吊。4、 准备旋紧螺栓的电动扳手以及其他扳手和装拆销轴的榔头、倒链、撬杠等工具。5、 塔吊安装前对安拆人员进行安全技术交底。6、 所有入场安拆人员必须持证上岗。7、 在施工现场完成塔吊标准节的拼装。8、 安装人员组织配备:安装人员组织配备:人员数量职责安装工长1名负责现场指挥和调节安全员(兼)1名负责塔吊安装施工的安全工作安装电工1名负责塔吊电气连接和调试拆装工人5名负责塔吊各部件的组装、安装信号工2名负责指挥吊车、塔吊进行各部件的吊装塔吊司机1名负责安装过程中塔吊的操作2、塔吊基础施工以及注意事项1、塔吊基础为桩承台固

7、定预埋式基础。2、基础施工由项目经理部负责完成。3、塔吊基础承载力应满足塔吊生产厂家提出的力学要求。4、留出安装作业面,大小要满足50-200吨汽车吊站位以及塔吊起重臂的拼装。5、垫层底面夯实,防止预埋角钢及马凳下沉,项目经理部铺10cm垫层,准确定位塔吊中心,标明塔吊预埋角钢安放位置,塔吊为2米2米的正方形四个角点,控制承台下表面马凳安放位置标高与承台底面标高相同。6、项目绑扎塔吊承台钢筋,施工质量管理部门必须做好过程控制、施工记录、质量验收。7、安放预埋件与钢筋绑扎同步进行,埋件必须与承台主筋焊接牢固,避免因震动跑偏。8、基础用C35混凝土捣实,确保预埋角钢檐口水平度在1内。9、将接地电阻

8、(R4)一端与预埋地脚点焊好,并将另一端与插于土层里的钎子用螺栓联结。10、当承台混凝土强度达到70%以上,并经安全质检部门验收后方能安装塔吊。3、塔吊安装以及注意事项3.1塔吊安装前资料准备地基承载力报告;塔吊基础施工记录;塔吊基础砼强度报告。3.2安全措施、技术要求1、 塔吊安装前,负责拆装的工长必须事先熟悉施工现场,排除不利因素的影响,以免影响工期。2、 所有参加作业人员都必须遵守现场施工的各项安全规范及本工种安全操作规程。3、 塔吊司机、塔吊拆装人员以及塔吊指挥都必须持有当地市级劳动部门签发的特殊工种操作证;工人进入施工现场必须统一着装,佩带齐全的安全防护用品。4、 塔吊安装施工必须在

9、基础经验收合格后进行。5、 采用汽车吊安装塔吊时,汽车吊必须支放牢靠,严禁超载吊装,吊装起重臂、平衡臂等较长部件时必须按照说明书中标明的吊点起吊。6、 保证塔吊塔身的垂直度偏差不超过4 。7、 保证塔吊接地电阻不得大于 4欧姆。8、 塔吊在自升过程中,拆装工长合理分工,必须派专人观察顶升套架滚轮与标准节间距离,派专人负责销轴的连接,派专人负责液压油缸的操作等,如有异常情况应立即停止作业,待解决问题后继续施工。9、 塔吊在顶升过程中严禁回转起重臂,并在使用过程中严禁塔吊间及塔吊与建筑物之间发生碰撞。10、 塔身标准节之间及其他部件之间的联接销都必须穿开口销,且开口销开度必须达到30以上。11、

10、严禁高空作业时抛接工具、零部件等以免落物伤人;严禁酒后作业。12、 4级风以上严禁塔吊安装作业,4级风以上严禁塔吊顶升施工作业。13、 作业现场必须设置不小于2020米(以塔吊的回转中心为中心)的安全作业区,非塔吊拆装人员严禁入内,并由专人负责看管。14、 设备出入现场,注意避让现场和路上的高压线及通信线路,严格执行施工现场用电安全管理规定,防止发生电器火灾或人身伤亡事故。15、塔吊安装完毕,应遵循安装质量验收制度、塔吊安装后验收和交付使用制度中要求进行空载实验和满载实验,检查各工作机构、电气控制系统均处于正常工作状态,各安全保护装置齐全、可靠。16、塔吊初次安装时最少安装2节标准节。17、塔

11、吊达到自由标高时,应放下套架。下放套架时平台上严禁站人。3.3安装施工1、 塔吊安装人员、塔吊部件入场,汽车吊入场站位,围设不小于2020米的安全作业区。2、 塔吊安装采用50-200吨汽车吊,汽车吊站位见图:平面布置图。3、 安装塔吊4节标准节,注意塔吊顶升方向:塔吊大臂平行于建筑,可参见图1:平面布置图。4、 安装顶升套架,包括走道平台、扁担梁、油缸。5、 安装回转装置,在地面上用吊索吊挂回转上支座的4个耳座,找好平衡后将其吊挂至标准节上,分别打入65销轴并穿入20立销,与塔身节连接,注意引进梁的方向与套架前部相一致。6、 安装塔头节及司机室,注意塔头的安装方向:即司机室与回转机构不在同一侧)。7、 用手动摇把合理调节回转,安装第一节起重臂然后安装第一、二节平衡臂。8、 依次安装第二、三、四节起重臂。9、 安装配重。10、 连接塔吊用电线路,并缓慢回转平衡臂。11、 穿绕各部钢丝绳。12、 调试验收,合格后顶升至最大自由高度节标准节。
