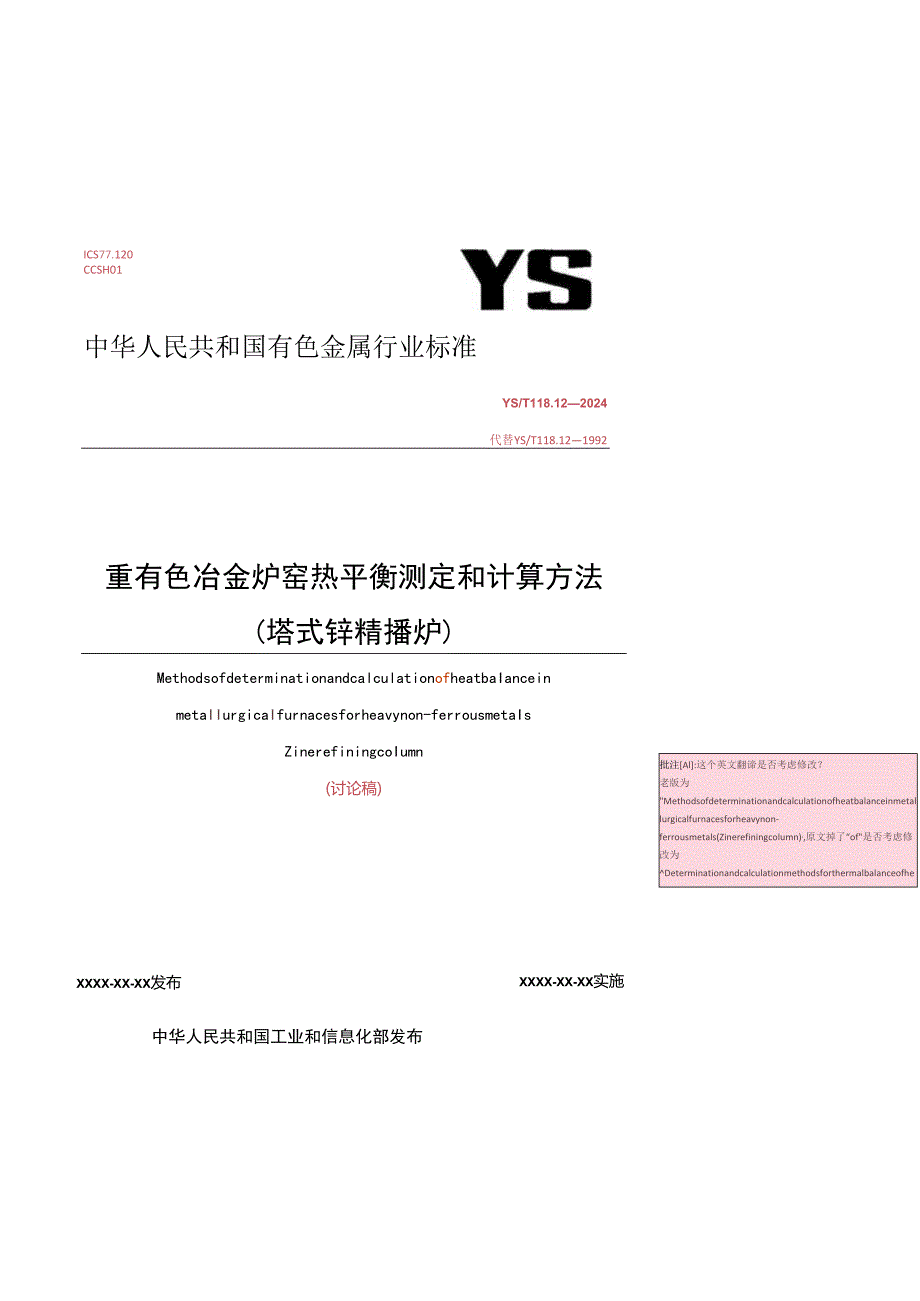

1、ICS77.120CCSH01中华人民共和国有色金属行业标准YS/T118.122024代替YS/T118.121992重有色冶金炉窑热平衡测定和计算方法(塔式锌精播炉)批注Al:这个英文翻谛是否考虑修改？老版为Methodsofdeterminationandcalculationofheatbalanceinmetallurgicalfurnacesforheavynon-ferrousmetals(Zinerefiningcolumn),原文掉了“of是否考虑修改为Determinationandcalculationmethodsforthermalbalanceofheavynon-

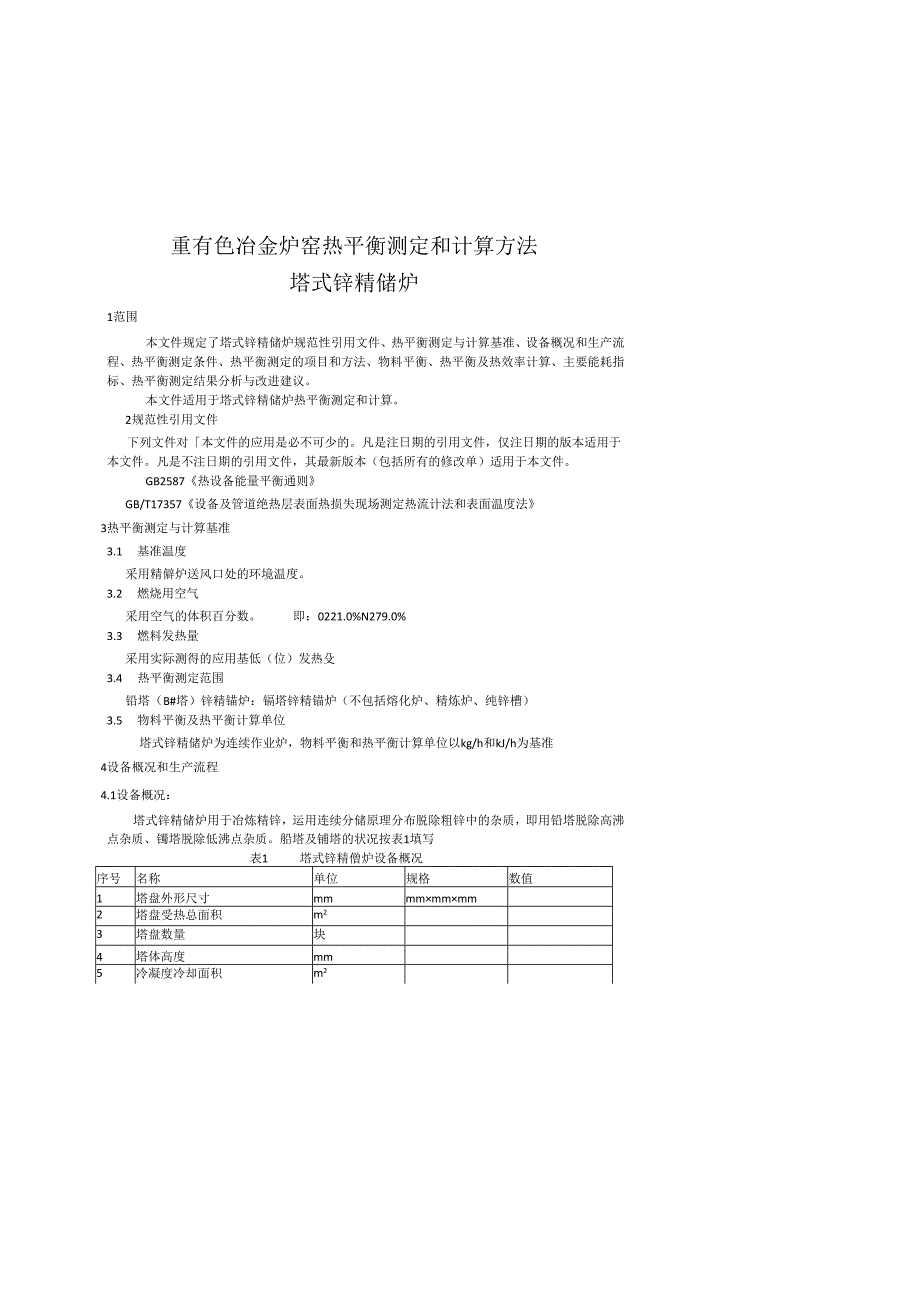

2、ferrousmetallurgicalfurnaces(Tower-typezincrefiningfurnace),MethodsofdeterminationandcalculationofheatbaIanceinmetaIIurgicaIfurnacesforheavynon-ferrousmetaIsZinerefiningcoIumn(讨论稿)XXXX-XX-XX发布XXXX-XX-XX实施中华人民共和国工业和信息化部发布重有色冶金炉窑热平衡测定和计算方法塔式锌精储炉1范围本文件规定了塔式锌精储炉规范性引用文件、热平衡测定与计算基准、设备概况和生产流程、热平衡测定条件、热平衡测定
3、的项目和方法、物料平衡、热平衡及热效率计算、主要能耗指标、热平衡测定结果分析与改进建议。本文件适用于塔式锌精储炉热平衡测定和计算。2规范性引用文件下列文件对本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB2587热设备能量平衡通则GB/T17357设备及管道绝热层表面热损失现场测定热流计法和表面温度法3热平衡测定与计算基准3.1 基准温度采用精僻炉送风口处的环境温度。3.2 燃烧用空气采用空气的体积百分数。即：0221.0%N279.0%3.3 燃料发热量采用实际测得的应用基低（位）发热殳3.4

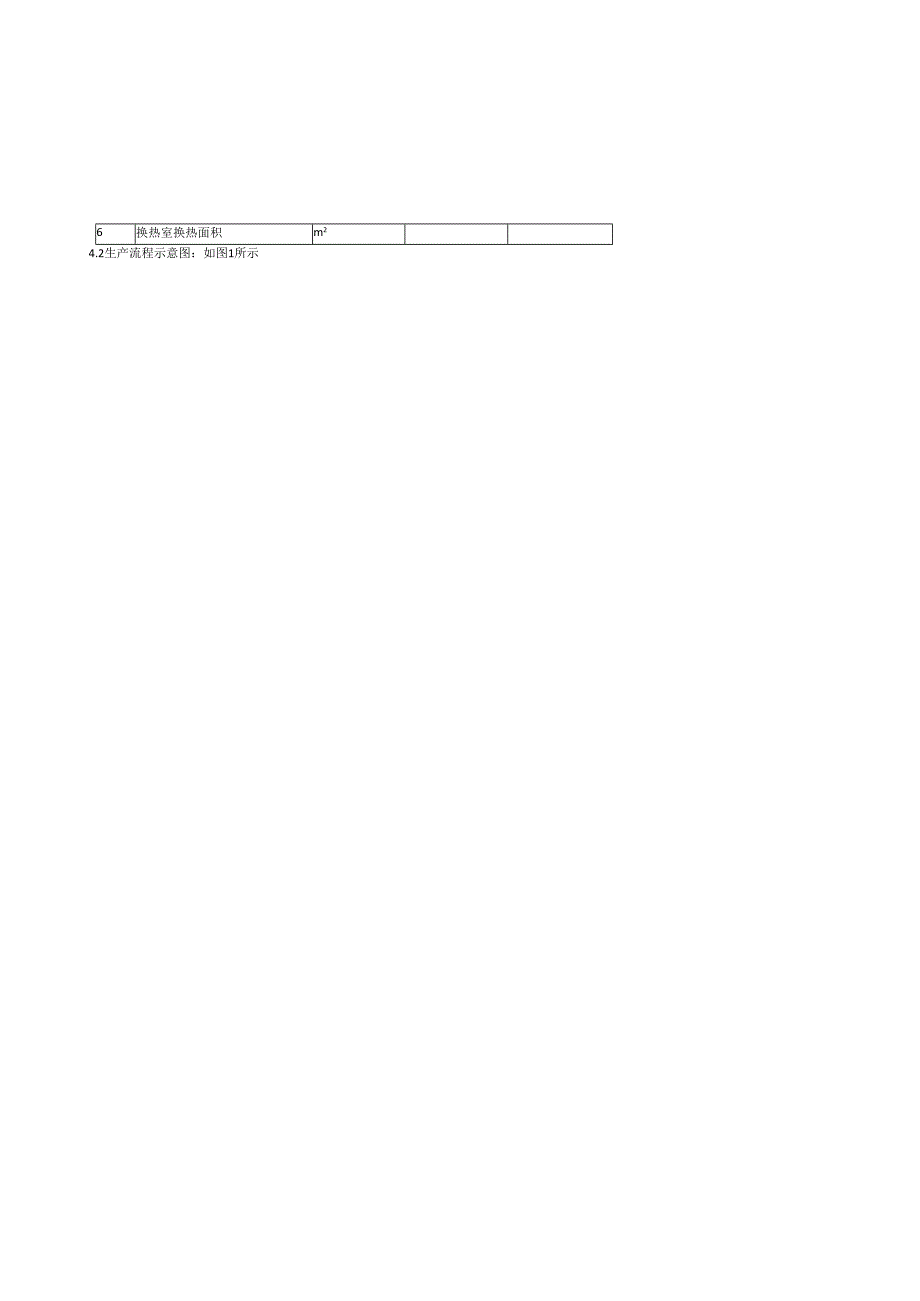

4、 热平衡测定范围铅塔（B#塔）锌精锚炉：镉塔锌精锚炉（不包括熔化炉、精炼炉、纯锌槽）3.5 物料平衡及热平衡计算单位塔式锌精储炉为连续作业炉，物料平衡和热平衡计算单位以kg/h和kJ/h为基准4设备概况和生产流程4.1设备概况：塔式锌精储炉用于冶炼精锌，运用连续分储原理分布脱除粗锌中的杂质，即用铅塔脱除高沸点杂质、镯塔脱除低沸点杂质。船塔及铺塔的状况按表1填写表1塔式锌精僧炉设备概况序号名称单位规格数值1塔盘外形尺寸mmmmmmmm2塔盘受热总面积m23塔盘数量块4塔体高度mm5冷凝度冷却面积m26换热室换热面积m24.2生产流程示意图：如图1所示5热平衡测定条件5.1热平衡测定时的条件及时间
5、锌精储炉的生产是连续的，炉况一般是稳定的，因此测定各参数时可以不同时进行。本标准规定的测定周期为一周，测定单元为一个班时，测定时间在炉役中间，测定期应生产稔定，主要工艺参数在工艺要求规定的指标范围内,产量达到正常水平。5.2测定前运行技术参数按表2的规定填写表2测定前一个月精储炉运行参数序号技术指标单位数值备注1炉日处理量t/日2炉顶储出物产量t/日铅塔为含镉锌，B#塔为精锌，镉塔为高镉锌3炉底储出物产量t/日铅塔、B#塔储出物为B#锌、硬锌及底铅，镯塔为精锌4入炉锌液温度C5燃烧室温度C6空气预热温度C7直升地排烟温度,c8换热室排烟温度C9天然气流量Nm3Zh6热平衡测定的项目和方法按表3
6、的规定进行热平衡测定表3热平衡测定项目和方法测定项目符号单位测点位置测定仪器测定频率取值原则测定数据1、铅塔粗锌加料量mikg/h车间称重点磅秤每次加料累计平均值2、含镉锌（精锌）产量m2kg/h累计平均值3、B#锌产量m3kg/h车间称重点磅秤每次放锌累计平均值4、硬锌产量r114kg/h车间称重点磅秤每次捞硬锌累计平均值5、粗铅产量m5kg/h车间称重点磅秤每次放底铅累计平均值铅6、入炉天然气流量V1m3h单炉天然气管流量计每小时累计平均值7、入炉空气流量V*km3h按天然气流量，烟气流量，烟气成分做氧或氮平衡计算8、出炉烟气流量Vs-vm3h精馄炉两侧烟道皮托管每测试单元两次算术平均值9
7、、粗锌入塔温度t铅塔加料器热电偶每测试单元两次算术平均值(B#)10、出炉顶含镉锌（精锌）蒸汽温度t2C取锌沸点温度11、出炉底B#锌温度t3C下延部流槽热电偶每测试单元两次算术平均值12、入炉天然气温度匕X?入炉燃气管温度计每测试单元两次算术平均值13、出炉烟气温度t5C精储炉两侧烟道热电偶每测试单元两次算术平均值14、环境温度te精储炉进风口水银温度计每测试单元两次算术平均值塔15、燃烧室、换热室表面温度tei*c炉体表面点温计每测试单元一次区域平均值16、燃烧室、换热室表面辐射强度IeikJ(m2h)距炉体表面0.1米处辐射强度计每测试单元一次区域平均值17、燃烧室、换热室表面附近环境温
8、度teiC距炉体表面05-l米处点温计每测试单元一次区域平均值18、入炉天然气成分Vol.%入炉天然气管气体分析仪每测试单元两次算术平均值19、出炉烟气成分Vol.%精储炉两侧烟道气体分析仪每测试单元两次算术平均值CO2H2ONOx20、天然气发热值QjDWkJm3按天然气成分计算镉塔1、含镉锌加料量mikg/h累计平均值2、高镉锌产量m2kg/h磅秤每班累计平均值3、精锌产量m3kg/h磅秤每班累计平均值4、入炉天然气流量Vir113h入炉天然气管流量计每小时算术平均值5、入炉空气流量V2.fcm3h按天然气流量，烟气流量，烟气成分做氧或氮平衡计算6、出炉烟气流量V3.vm3h精馀炉两侧烟道
9、皮托管每测试单元两次算术平均值7、入塔含镉锌温度tl镉塔加料器热电偶每测试单元两次算术平均值8、出塔顶高镉锌蒸汽温度t2取锌沸点温度9、出塔底精锌温度t3C下延部流槽热电偶每测试单元两次算术平均值10、入炉天然气温度t4X?入炉天然气管水银温度计每演!试单元两次算术平均值11、出炉烟气温度t5C精锚炉两侧烟道热电偶每测试单元两次算术平均值12、环境温度理C精储炉进风口水银温度计每测试单元两次算术平均值13、燃烧室、换热室表面温度te.C炉体表面点温计每测试单元一次区域平均值14、燃烧室、换热室表面辐射强度IeikJ(m2h)距炉体表面0.1米处辐射强度计每测试单元一次区域平均值15、燃烧室、换
10、热室表面附tiC距炉体表面0.5-1米处点温计每测试单元一次区域平均值近环境温度16、入炉天然气成分Vol.%入炉天然气管气体分析仪每测试单元两次算术平均值17、天然气发热值QyDWkJm3按天然气成分计算18、出炉烟气成分Vol.%精馆炉两侧烟道气体分析仪每测试单元两次算术平均值CO2H2ONOx19、高镉锌成分Vol.%小冷凝器出口化学分析每测试单元两次算术平均值ZnCd7物料平衡1. 1物料平衡计算按表4的规定进行物料平衡计算.表4塔式锌精播炉物料平衡计算序号项目符号单位依据或计算式数值铅（B#）塔1铅塔加料量mikg/h测试值2含镉锌（精锌）产量m2kg/h测试值3B#锌产量m3kg/
11、h测试值4硬锌产量m4kg/h测试值5粗铅产量m5kg/h测试值6入炉天然气质量116kg/hPrVi(1)天然气密度Pikgm3按天然气成分杳表计算(2)入炉天然气流量Vir113h测试值7入炉空气质量116kkg/hP2-Vz-k(1)空气的密度P2kgm3查表(2)入炉空气流量V2.km3h计算值8出炉烟气质量f117-kkg/hP3V5-y(1)烟气密度P3kgm3按烟气成分杳表计算(2)出炉烟气流量%m3h测试（计算）值镉塔1含镉锌加料量mikg/h测试值2高镉锌产量m?kg/h测试值3精锌产量m3kg/h测试值4入炉天然气质量m4kg/hPrVi(1)天然气密度Pikgm3按天然气成分查表计算(2)入炉天然气流量Vim3h测试值5入炉空气质量f115-kkg/hPiM7(1)空气密度P2kgm3查表(2)入炉空气流量v2r113h计算值6出炉烟气质量116ykg/hP3Vy(1)烟气密度P3kgm3按烟气成分查表计算(2)出炉烟气流量V3-Ym3h测试（计算）值7. 2物料平衡表按表5的项目填写表5塔式锌精储炉物料平衡（铅B#塔）收入支出符号项目数值符号项目数值kg/h%kg/h%mi铅塔粗锌加料量含镉锌（精锌）产量me入炉天然气质量m3B#锌产量m&k入炉空气质量m4
