1、0.4kV及以下杆型组装图分析注：A:本分析参照2016版典型设计、2014版典型设计结合实际设计中业主通用的要求编制。B:本分析只做学习用，不作为设计依据。详细设计要求参照业主要求。1、04kV直线杆组装图对导线起支撑作用，只受到导线向下的压力。线路直线段内用。出直线杆组装图A（图亭XJ1007-1A）1、15m直线水泥杆一1基，埋深2.5m,横担距杆顶lmo（12m直线水泥杆，埋深2m）0依据国标，目前IokV水泥杆杆顶一般选择梢径为D190的水泥杆，15m杆杆底直径为390mm,12m杆杆底为D350mmo依据锥度计算，从杆顶向下,每增加Im,直径增加13.33mm。依据这个可以计算在什

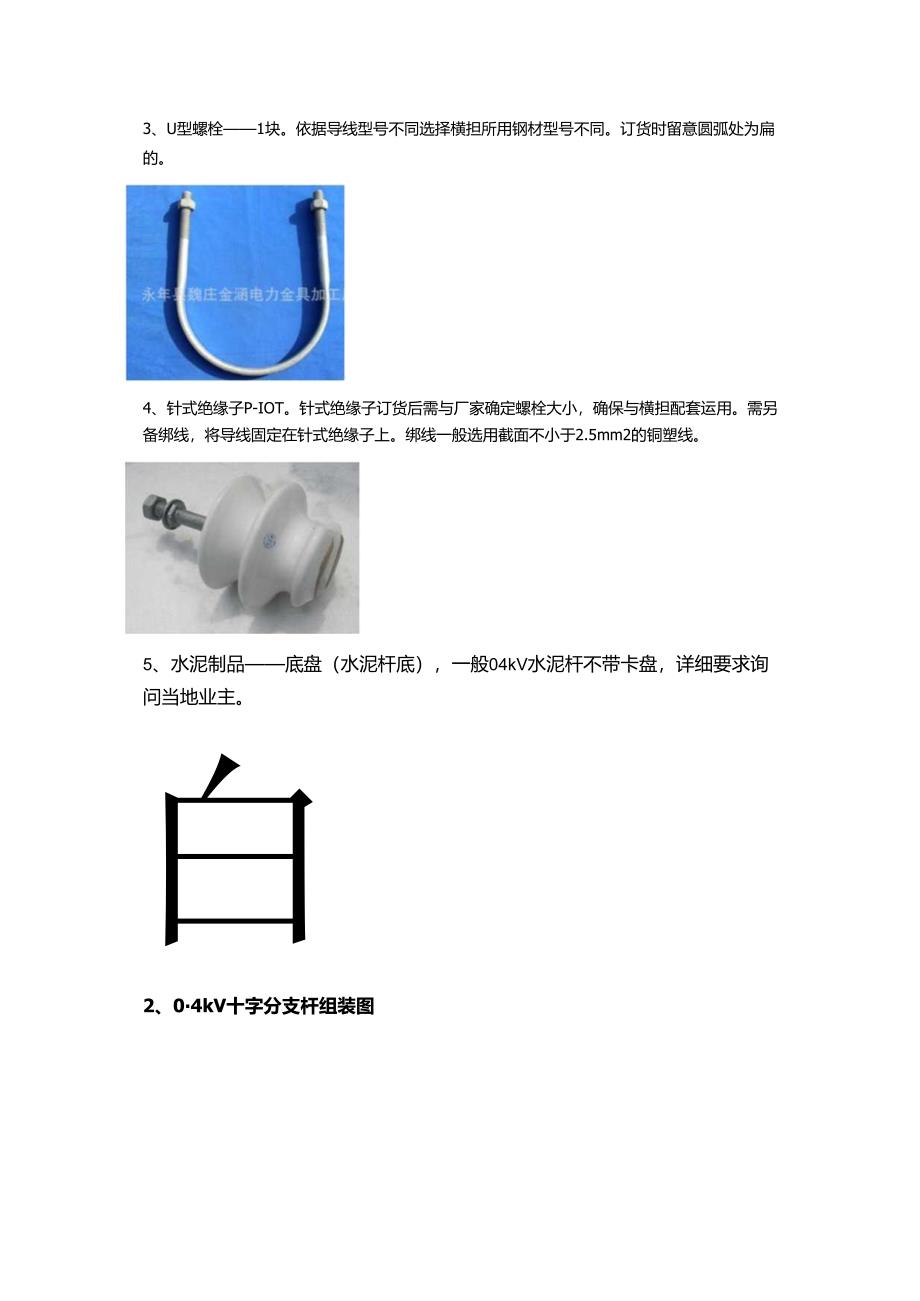

2、么位置选择什么型号的抱箍。2、线路角铁横担1根，依据导线型号不同选择横担所用钢材型号不同。订货后需与厂家沟通确认横担上的孔距及开孔大小，与U型螺丝、双头螺栓、及绝缘子螺栓型号有关。确保孔大小合适。380V直线杆横担距杆顶为150mm。3、U型螺栓1块。依据导线型号不同选择横担所用钢材型号不同。订货时留意圆弧处为扁的。4、针式绝缘子P-IOT。针式绝缘子订货后需与厂家确定螺栓大小，确保与横担配套运用。需另备绑线，将导线固定在针式绝缘子上。绑线一般选用截面不小于2.5mm2的铜塑线。5、水泥制品底盘（水泥杆底），一般04kV水泥杆不带卡盘，详细要求询问当地业主。白2、04kV十字分支杆组装图4F2

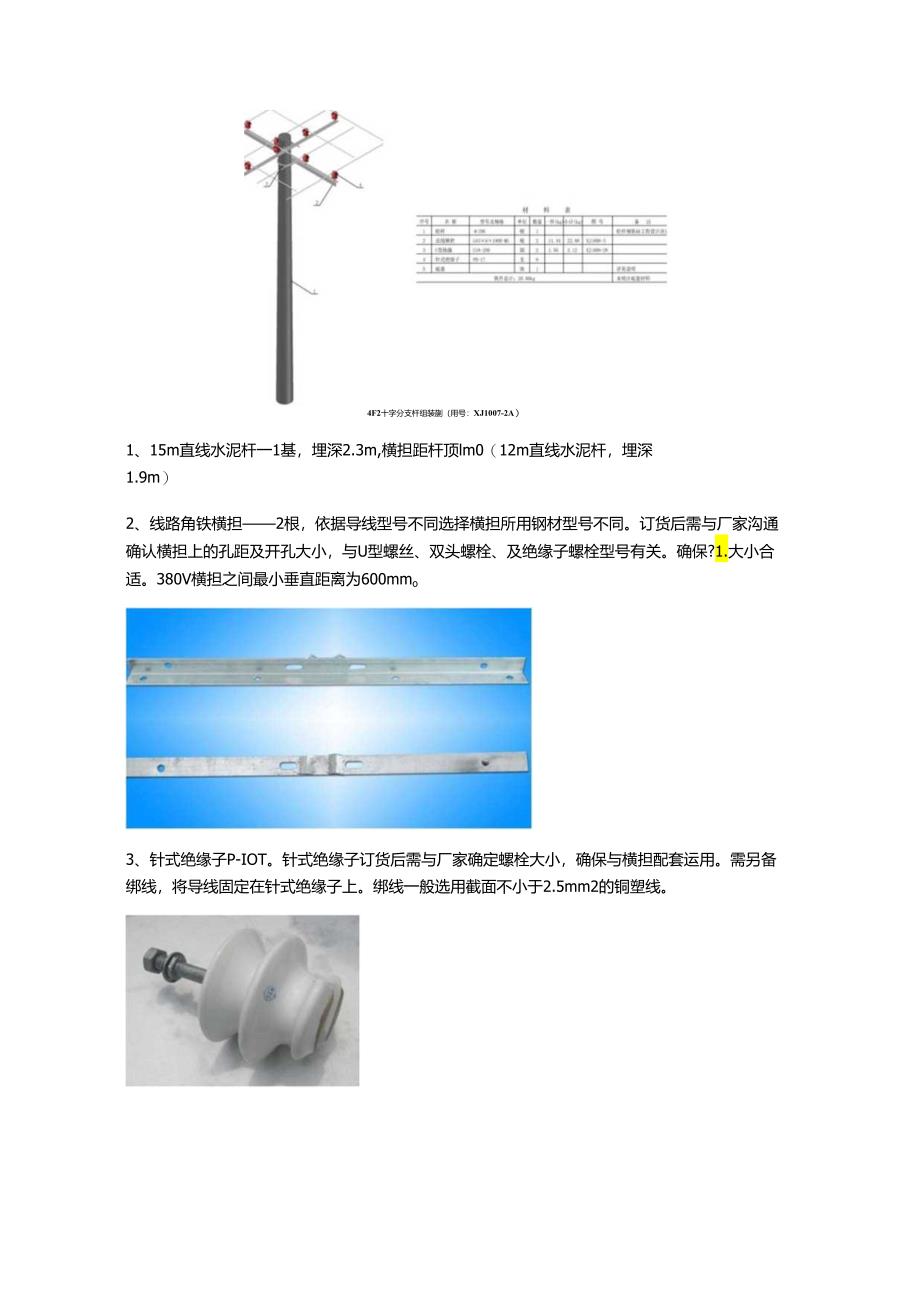

3、十字分支杆组装蒯（用号：XJ1007-2A）1、15m直线水泥杆一1基，埋深2.3m,横担距杆顶lm0（12m直线水泥杆，埋深1.9m）2、线路角铁横担2根，依据导线型号不同选择横担所用钢材型号不同。订货后需与厂家沟通确认横担上的孔距及开孔大小，与U型螺丝、双头螺栓、及绝缘子螺栓型号有关。确保?1.大小合适。380V横担之间最小垂直距离为600mmo3、针式绝缘子P-IOT。针式绝缘子订货后需与厂家确定螺栓大小，确保与横担配套运用。需另备绑线，将导线固定在针式绝缘子上。绑线一般选用截面不小于2.5mm2的铜塑线。4、U型螺栓2块。依据导线型号不同选择横担所用钢材型号不同。订货时留意圆弧处为扁的
4、。5、水泥制品底盘（水泥杆底）3、04kV耐张杆组装图位ev介kfitJuMI件好noKIn忏鼎由rIirift计谟*2aUx：XIMOOMiW2UICOHSM*U4IW%tmft3xn)x.*I.XS00VIIttM114VlTMl3a111UlOCN1S1WOIUtiw1.5S8IOMIlUlBM6a及片Vlft4ftO；027nVMSftRam(1.或昌集aM)IVMI4.304UM给9-AR0M*2asl.UlMR-阴IO1.iWlJW2KTOKIOWgtoIitmtt*GJ-50e212*和W*w-j13”式枷fIV-HtIH“内修失JBRRKUJ2W720A及N底RfllWM61g
5、，Witt三A*):IWIMX4ND耐张杆组装图A（图号：XJKX）7-3A）1、15m直线水泥杆一1基，埋深2.3m,横担距杆顶lm。（12m直线水泥杆，埋深1.9m）2、线路角铁横担2根，依据导线型号不同选择横担所用钢材型号不同。订货后需与厂家沟通确认横担上的孔距及开孔大小，与U型螺丝、双头螺栓、及绝缘子螺栓型号有关。确婚1.大小合适。孔数和IokV不一样。3、五孔连板订货时确定孔大小、与横担及绝缘子配套。需备螺栓，与横担之间固定。4、双头螺栓一4套。依据线型不同选择不同型号的双头螺栓，考虑与横担孔配套运用，一般要求为双头四螺母双垫圈双弹簧垫。5、横担斜材支撑横担作用，一般地区不用。6、拉
6、线抱箍拉线抱箍一般为加强型成套抱箍，一般带螺丝。一套为2片。单拉线型号一般为D200,1套。7、耐张串耐张杆8串。04kV线路耐张串绝缘子，有的地区要求用两片绝缘子，详细需与局里沟通。划V导线耐索金具蛆装图（图号IXJ1001-3）1、直角挂板直角挂板Z-7,连接五孔连板与球头挂环UB、Z、ZS型直角挂板UB1Z1ZSrightanglehungplates2、球头挂环QP-7,依据线型选定型号，连接直角挂板与盘形悬式瓷绝缘子，U70B146z255z320hQ.QP型球头挂环Q1QPtypeball-eye3、S三制雌缘子，U70B146z255z3205、耐张线夹分为N1.D型（适用于带钢芯的裸导线）、N1.1.型（适用于带钢芯的架空绝缘线）、NJX型（适用于不带钢芯的架空线）。详细型号依据架空线线型确定。8、针式绝缘子P-IOTo针式绝缘子订货后需与厂家确定螺栓大小，确保与横担配套运用。需另备绑线，将导线固定在针式绝缘子上。绑线一般选用截面不小于2.5mm2的铜塑线。9、异型并沟线夹一04kV线路一般为双并沟Jb后开中畿失JBParallelgroovedamp10、水泥制品底盘（水泥杆底）I二MMX4NJ1D耐张转角杆缎装图A（图号：XJ1007-4A）4NJ2D十字横担转角杆组装图A（图号：XJ1007-5A）
