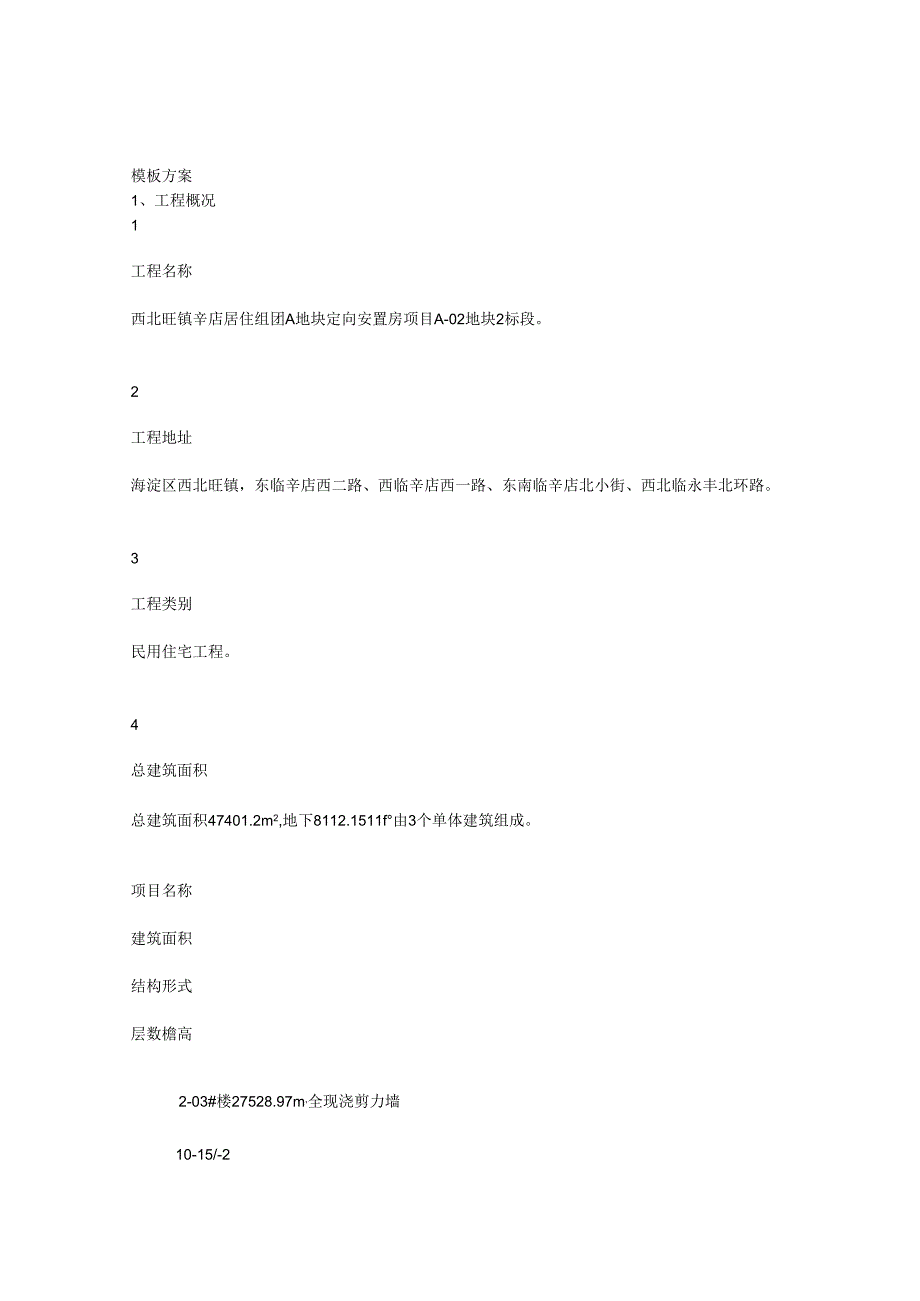

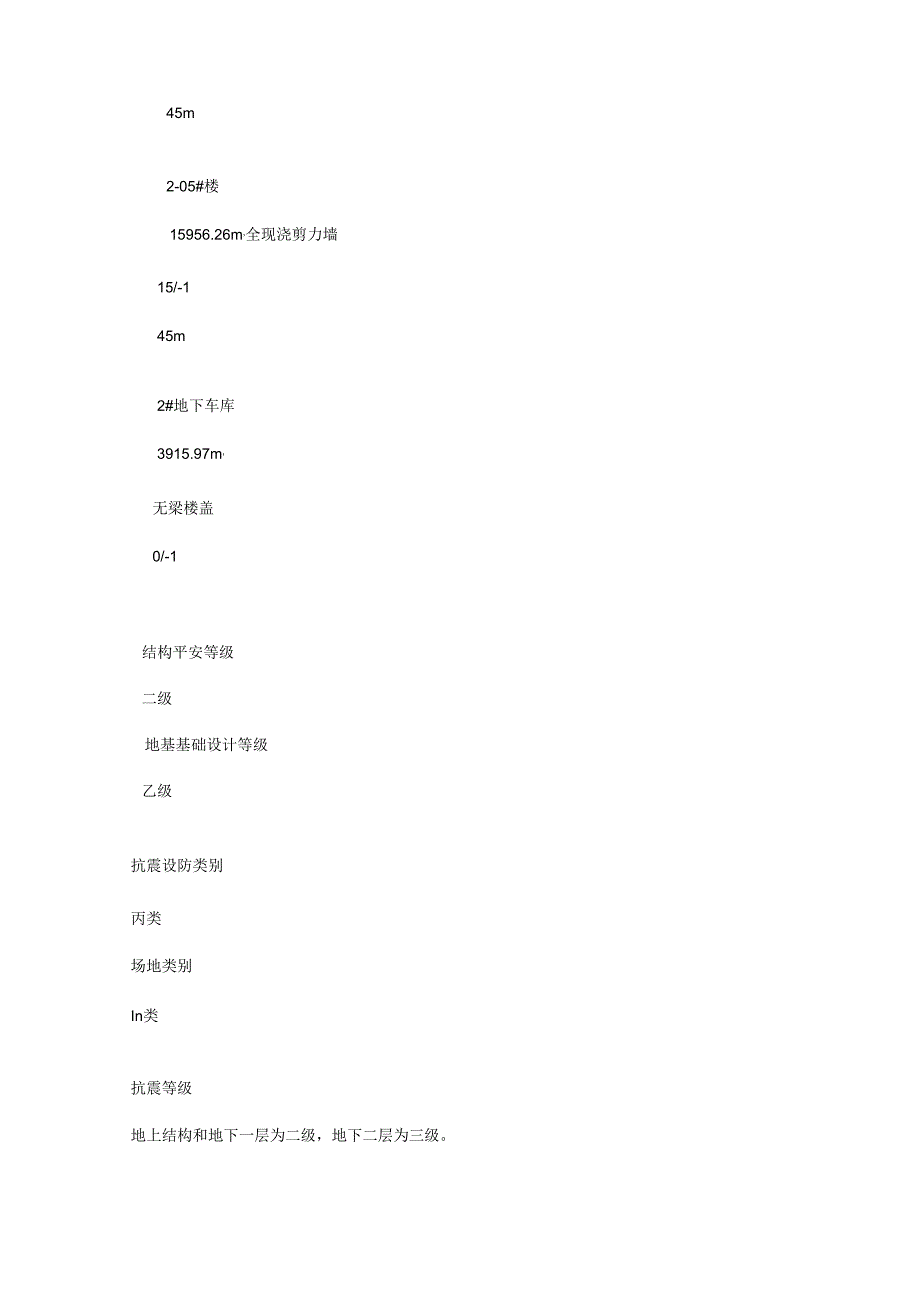

1、模板方案1、工程概况1工程名称西北旺镇辛店居住组团A地块定向安置房项目A-02地块2标段。2工程地址海淀区西北旺镇，东临辛店西二路、西临辛店西一路、东南临辛店北小街、西北临永丰北环路。3工程类别民用住宅工程。4总建筑面积总建筑面积47401.2m2,地下8112.1511f由3个单体建筑组成。项目名称建筑面积结构形式层数檐高2-03#楼27528.97m,全现浇剪力墙10-15/-245m2-05#楼15956.26m,全现浇剪力墙15/-145m2#地下车库3915.97m,无梁楼盖0/-1结构平安等级二级地基基础设计等级乙级抗震设防类别丙类场地类别In类抗震等级地上结构和地下一层为二级，地

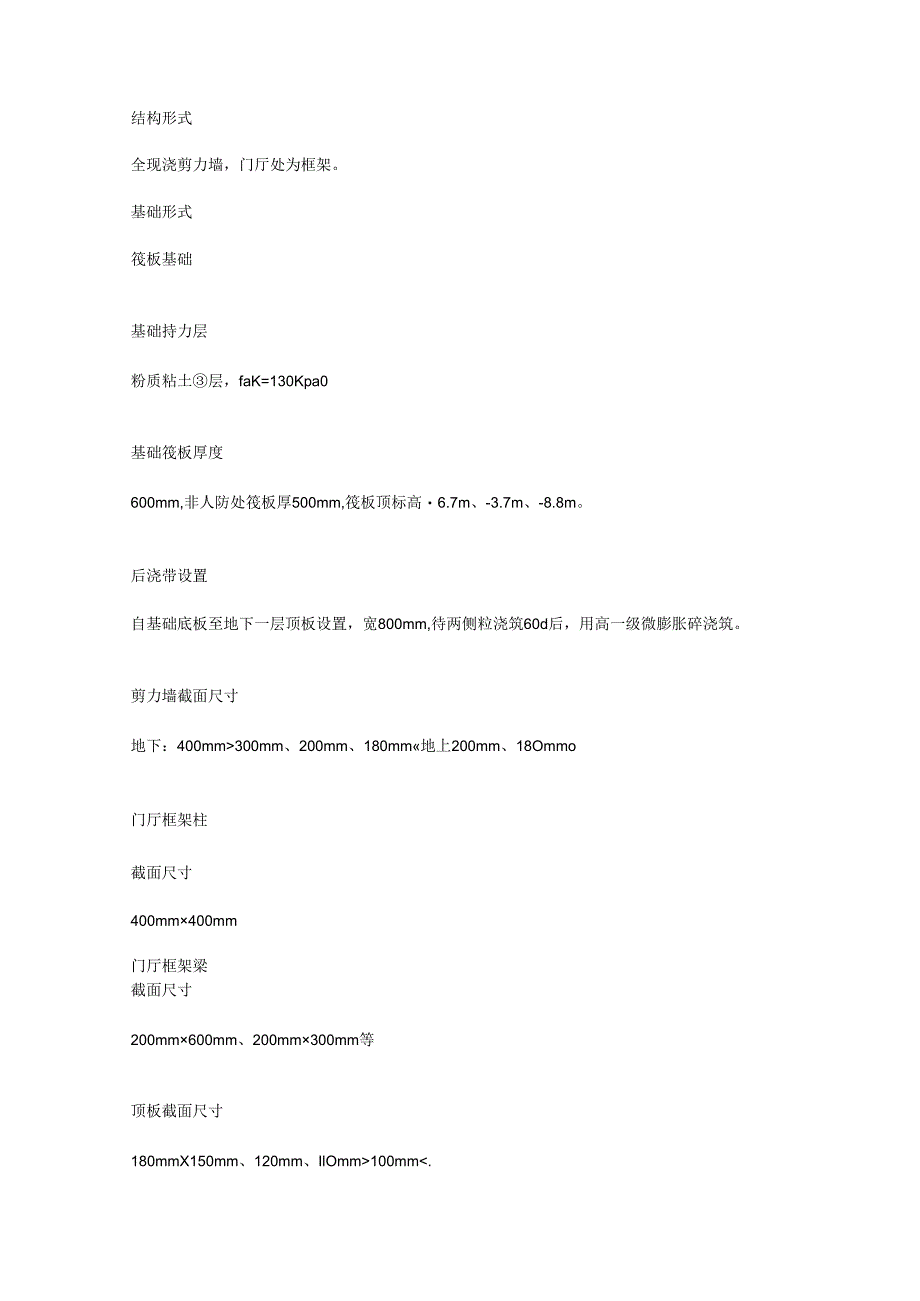

2、下二层为三级。结构形式全现浇剪力墙，门厅处为框架。基础形式筏板基础基础持力层粉质粘土层，faK=130Kpa0基础筏板厚度600mm,非人防处筏板厚500mm,筏板顶标高6.7m、-3.7m、-8.8m。后浇带设置自基础底板至地下一层顶板设置，宽800mm,待两侧粒浇筑60d后，用高一级微膨胀碎浇筑。剪力墙截面尺寸地下：400mm300mm、200mm、180mm地上200mm、18Ommo门厅框架柱截面尺寸400mm400mm门厅框架梁截面尺寸200mm600mm、200mm300mm等顶板截面尺寸180mmX150mm、120mm、IlOmm100mm.填充墙地下室：加气碎条板隔墙；住宅内
3、隔墙：陶粒碎空心条板隔墙。钢筋型号、规格HPB235、HRB335、HRB400,625钢筋接头类别绑扎、直螺纹险强度等级垫层C15,其余C30。险抗渗等级基础底板、地下室外墙采纳P6防水睑。结构混凝土以清水混凝土质量目标，要求在模板的设计、选型、加工、安装、拆除、养护、倒运等各个环节都要细心，从模板上供应有力保证。结合工程实际状况，现对模板施工做出以下工程方案进行施工指导；2、模板选型碎垫层模板：垫层边模采纳100*100木方，以钢筋桩固定。筏板基础底板侧模：底板外皮（留60）砌筑240外爱护砖墙，高度1000,作为底板驻外侧模板，在底板混凝土浇筑前墙体与护坡间按基槽回填土要求预先填实，以保
4、证爱护墙不发生外移，而破坏防水。地下墙体模板：包括地下车库，采纳18厚覆膜多层板拼装，按多层板规格2240*1220*18mm进行现场拼装，竖向楞用SOmmx100mm木方。剪力墙模板：首层及以上标准层墙体模板：定型组合大模板，电梯井道采纳定制筒模。柱模板：柱选用18mm厚覆膜多层板做板面，竖向背楞为50mmxl00mm木方，柱箍用槽钢120*10,由16螺杆拉接。梁、板模板（门厅框架）：本工程顶板模板和梁模板采纳12厚覆膜多层板。碗扣式脚手架早拆支撑体系，采纳碗扣架管支撑，梁依据设计要求起拱：跨度大于7m为1/300,大于4.5m为1/400,其余按规范及有关要求。标高由50线限制。楼梯模板
5、：楼梯模板运用钢制定型踏步模板，底板运用18厚的覆膜多层板板做板面，铺双向木龙骨。依据建筑图纸尺寸将楼梯踏步匀称分档，将楼梯踏步一次浇筑压光成活。3、地下墙体模板将18厚多层板竖向钉木龙骨50X100X300。按结构平面长度尺寸，考虑到相邻平面模板接缝间压以同规格木龙骨，角模部位压海棉条10X30,依据现场实际状况在每段墙内确定模板块数和宽度。把预先拼好的一侧模板按墙体位置线就位，然后安装水平4）48X3.5钢管做内外主龙骨，也16穿墙螺栓间距为600X60Omm,水平内、外主龙骨间距为600mm。模板距下口水平主龙骨不能大于300mmo地下墙体穿墙螺栓处，两块模板间加木块打孔，木块30301
6、0,穿墙螺栓中间焊接挡水钢板。支撑系统安装：墙体模板垂直和稳定由四边水平及斜支撑进行爱护。在下层结构底板伦浇筑时设置三道巾25地锚，墙体模板下口贴压80X80方木并加木楔挤紧。在模板高度分别设置斜向45角可调钢管顶紧。地下室外墙外侧在基槽护壁上垫跳板，用50X100方木或钢管加固。检查校正：墙体两侧模板安装完毕后，全面检查支撑系统、坚实系统是否到位，必需保证模板整体刚度与稳定，板间接缝与上下口严密。办理好预检手续。4、剪力墙大模板4.1 大模板安装工艺流程大模板安装工艺流程参见下表所示。安装打算一大模板现场拼装一斜支撑、操作平台等构件安装一涂刷脱模剂f施工放线一安装门窗洞口模板一安装内墙阴角模
7、、外侧阳角模一安装一侧墙体模板一合模前质量检查一安装另一侧墙体模板一对拉螺栓、连接件安装一混凝土浇筑前预检一混凝土浇筑一混凝土养护一模板拆除模板清理、堆放。4.2 大模板安装打算为提高施工效率，保证工程质量，大模板加工订货时依据模板设计方案，依据安装位置、规格型号一一对应编好号码，安装时以此号入座。水电、钢筋等安装工序得以验收认可之后起先大模板安装。安装就位时，先把角模、门窗套口立好，并固定坚固。门窗套口用活动拆卸式特制钢模。墙体模板下部设清扫口，架筋支模完毕后作以清扫，将模内杂物清净后再堵死。入模之前，先将大模板对销螺栓和支脚螺栓调回原位。把螺栓、垫板、销钉等零件和工具打算齐全。4.3 大模
8、板安装大模板安装主要工器具有:锤子、电钻、活动扳手、锯弓、拖布、扁铲、水平尺、线锤、撬棍，吊装索具等。墙身钢筋绑扎完毕；水电预埋预埋件、预留孔、门窗洞口预设完毕；检查钢筋爱护层厚度是否满意要求；办理隐藏工程验收手续。弹好楼层的墙身线、模板就位安装线及限制线、门窗洞口位置线及标高线。墙轴线位移偏差限制在允许范围内。依据放好的门窗洞口位置线和标高线，安装门窗洞口模板。在安装门窗洞口模板时应有限位设施，以防止混凝土浇筑时门窗模板偏位。模板限位用（b2）mm的钢筋头，两头刷防锈漆。限位钢筋头可焊在附加的暗柱开口套上，每个门洞口4排，窗洞口3排，每排焊2根限位钢筋头。依据“先内墙、后外墙；先横墙、后纵墙
9、”的安装依次，将1个流水段的模板用塔吊依序吊至安装位置初步就位。按施工流水段要求，分开间安装，先放阴角模，再支大模板，直至模板全部合拢就位。先安装外墙内侧模板，按楼板上的位置线将大模板就位找正。安装外墙外侧模板，模板先吊放在外脚手架平台上，其支腿下部要垫50X10Omm短木方，将模板就位。模板上口严格依据地面限制线就位.对拉螺栓紧固校正，留意施工缝的连结处必需严密坚固牢靠，防止出现错缝和漏浆。用撬棍按墙体轴线调整大模板位置，对称调整大模板的1对支脚螺栓，用托线板测量垂直，校正标高，使模板的垂直度、水平度和标高均符合设计要求。严格限制模板上口标高。检验无误后拧紧螺栓。安装对拉螺栓、校正模板同步进
10、行。墙的宽度尺寸偏差限制在2mm范围内。每层模板立面垂直度偏差限制在3mm范围内。对拉螺栓的楔板必需大端朝上,不得呈现水平或倾斜状态，防止脱落；对拉螺栓必需紧固牢靠，防止出现松动而造成涨模。将仓内清理干净后安装对称的反号模板。经校正垂直度后用对销螺栓将2块模板锁紧。流水段分界施工缝留直槎，在留置位置处于墙体模板外端头采纳双层钢丝网片封垛，外侧安装多层胶合板活动堵头模板，以防止浇筑混凝土时浆液由留槎部位流漏。 为防止大模板下口跑浆，检查底口平直度，偏差限制在3mm内，并可保证混凝土墙高度一样。否则，安装大模板前先抹砂浆找平层。为防止少量漏浆，现加贴b230mm海绵条止浆，粘贴时将海绵条放在距离模
11、板线2mm处，令模板压住后海绵条与线平齐，以防止海绵条被浇入混凝土内。 在大模板对拉螺栓孔同一竖直位置预埋PVC-D40X3或PVC-382套管，以利对拉螺栓通过。预埋套管竖向分布3排，相对楼地面的水平标高分别为350、1400.2500mmo用火烧丝绑坚固定在墙体钢筋上，保证预留孔洞位置正确。5、电梯井筒模安装脱模操作首先彻底松开筒模四角紧固螺栓，间隙大于IOmm；拆除对拉螺栓；顺时针旋转中心调整机构，通过斜支撑和滑轮使筒模脱离墙面，向内收缩约60mm；完成脱模工作。支模操作支模操作为脱模的逆过程，即：检查跟进平台的平安牢靠性一一清除筒模缝隙处杂物，以使合缝严密一一试旋转中心调整机构，使之敏
12、捷一一收缩筒模，吊运入井就位，调整跟进平台成水平状态一一逆时针旋转中心调整机构到位一一通过调整跟进平台核查调整板面垂直度一一紧固四角螺栓，安装对拉螺栓并紧固之。电梯井筒模安装要支配专人操作。筒模在每次运用前应检查中心轴头锁母是否紧固，以防松动、脱落而造成轴承等零部件损坏。筒模运用后再次支模时，要留意筒模各接缝部位的灰浆清理工作，保证其合缝严密。筒模必需设吊环，实行四点形式吊运作业。禁止干脆起吊中心调整机构。6、柱模板施工程序：弹柱位置线一抹找平层一安装柱模板一安柱箍一安拉杆或斜撑f办理予检。安装工艺（1）柱钢筋绑扎完毕，水电管线及预埋件己安装，绑好钢筋爱护层垫块，并办完隐检手续。（2）弹好柱限
13、制线，按标高抹好水泥砂浆找平层，按位置线做好定位墩台，以便保证柱轴线边线与标高精确，或者依据放线位置，在柱四边离地58cm处的主筋上焊接支杆，从四面顶住模板以防止位移。（3）柱模板安装：如是通排柱，先装两端柱，经校正、固定，拉通线校正中间各柱。模板按柱大小予拼一面一块的原则，就位后，临时用铅丝与主筋绑扎固定，安装完两面再安装另外两面模板。（4）柱箍采纳100X8槽钢和16螺栓做柱箍，间距为500,柱箍距模板下口不大于250。（5）安装柱模支撑拉杆或斜撑，柱模每边不少2根拉杆，固定于事先予埋地锚，用线坠或经纬仪限制垂直度，调整螺栓固定模稳定，拉杆与地面夹角宜为45度，予埋地锚与柱距离宜为3/4柱
14、高。（6）将柱模内清理干净，封闭清理口，办理柱模予检。7、梁模板安装方法施工程序弹线一支立柱一调整标高一安装梁底模f绑梁钢筋一安装侧模f办理预检。安装工艺（1）柱模板拆除后在径体柱上弹出轴线和水平线。（2）安装梁、丝扣调整钢管柱之前柱下垫通长脚手板，本工程大部分梁断面为尺寸不大，可采纳双排可调支柱。可调支柱间距进行设计确定，一般状况下，支柱间距以600为宜，支柱上面垫100X100方木，梁底模板下皮纵向方木50X100,支柱双向加剪力撑和水平拉杆，离地面50cm设一边，以上每隔1.8m设一道。（3）按设计标高调整支柱标高，然后安装梁底板并拉线找平，梁底板应起拱，当梁跨度28M时，起拱高度为全跨
