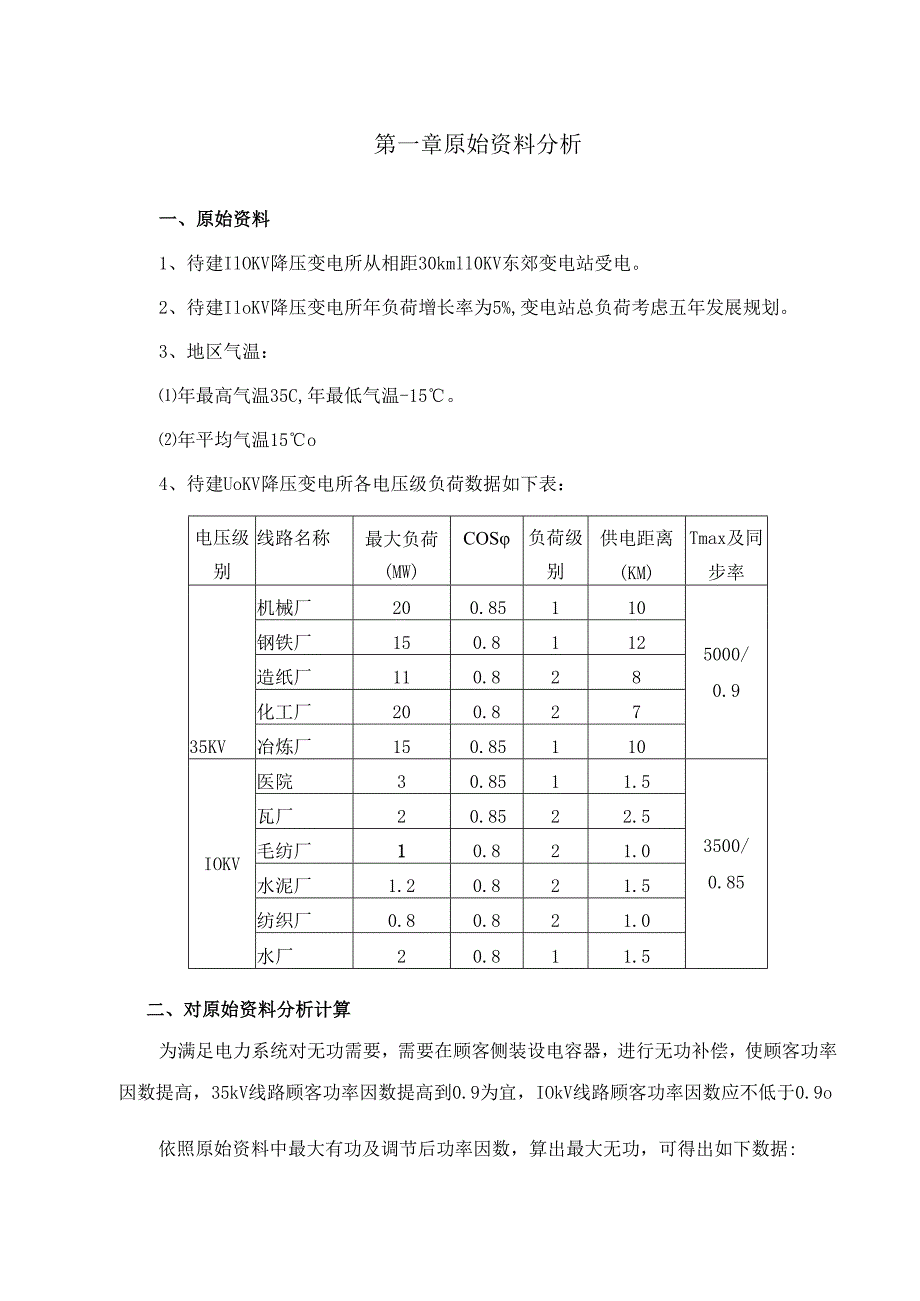

1、第一章原始资料分析(2)第二章变电所接入系统设计(3)第三章变电所地方供电系统设计(4)第四章主变压器选取(6)第五章所用变压器选取(14)第六章主接线设计(16)第七章变电所电器设备选取(19)第八节继电保护配备(24)参照资料(27)第一章原始资料分析一、原始资料1、待建IlOKV降压变电所从相距30kmll0KV东郊变电站受电。2、待建IloKV降压变电所年负荷增长率为5%,变电站总负荷考虑五年发展规划。3、地区气温：年最高气温35C,年最低气温-15。年平均气温15o4、待建UoKV降压变电所各电压级负荷数据如下表：电压级别线路名称最大负荷(MW)COS负荷级别供电距离(KM)Tmax

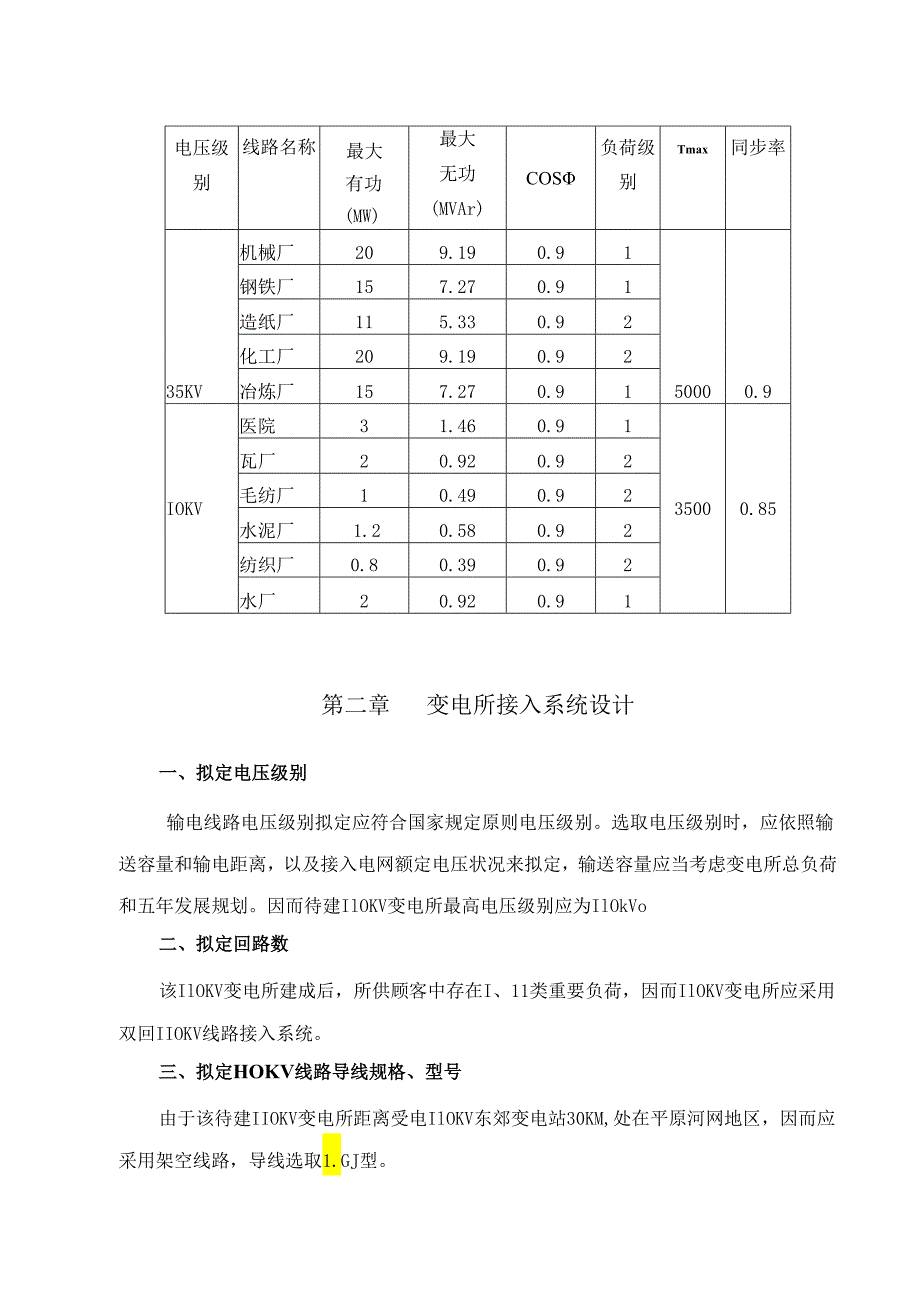

2、及同步率35KV机械厂200.851105000/0.9钢铁厂150.8112造纸厂110.828化工厂200.827冶炼厂150.85110IOKV医院30.8511.53500/0.85瓦厂20.8522.5毛纺厂10.821.0水泥厂1.20.821.5纺织厂0.80.821.0水厂20.811.5二、对原始资料分析计算为满足电力系统对无功需要，需要在顾客侧装设电容器，进行无功补偿，使顾客功率因数提高，35kV线路顾客功率因数提高到0.9为宜，IOkV线路顾客功率因数应不低于0.9o依照原始资料中最大有功及调节后功率因数，算出最大无功，可得出如下数据:电压级别线路名称最大有功(MW)最大
3、无功(MVAr)COS负荷级别Tmax同步率35KV机械厂209.190.9150000.9钢铁厂157.270.91造纸厂115.330.92化工厂209.190.92冶炼厂157.270.91IOKV医院31.460.9135000.85瓦厂20.920.92毛纺厂10.490.92水泥厂1.20.580.92纺织厂0.80.390.92水厂20.920.91第二章变电所接入系统设计一、拟定电压级别输电线路电压级别拟定应符合国家规定原则电压级别。选取电压级别时，应依照输送容量和输电距离，以及接入电网额定电压状况来拟定，输送容量应当考虑变电所总负荷和五年发展规划。因而待建IlOKV变电所最高
4、电压级别应为IlOkVo二、拟定回路数该IlOKV变电所建成后，所供顾客中存在I、11类重要负荷，因而IlOKV变电所应采用双回IIOKV线路接入系统。三、拟定HOKV线路导线规格、型号由于该待建IIOKV变电所距离受电IlOKV东郊变电站30KM,处在平原河网地区，因而应采用架空线路，导线选取1.GJ型。四、IK)KV线路导线截面选取导线截面积选取普通办法是：先按经济电流密度初选导线标称截面积，然后进行电压损失校验选用导线规格为2回1.GJ-240/40导线接入系统。第三章变电所地方供电系统设计一、35KV机械厂线路设计1、拟定回路数35KV机械厂线路所供顾客为I类重要负荷，因而应采用双回线
5、路供电。2、拟定线路导线规格、型号由于该待建IlOKV降压变电所处在平原河网地区，因而采用架空线路，导线选取1.GJ型。3、线路导线截面选取选用导线规格为2回1.GJ-185/30,符合规定。二、35KV钢铁厂线路设计1、拟定回路数35KV钢铁厂线路所供顾客为I类重要负荷，因而应采用双回线路供电。2、拟定线路导线规格、型号由于待建IlOKV降压变电所处在平原河网地区，因而采用架空线路，导线选取1.GJ型。选用导线规格为2回1.GJ-150/25,符合规定。三、35KV造纸厂线路设计1、拟定回路数35KV造纸厂线路所供顾客为H类重要负荷，因而采用双回线路供电。2、拟定线路导线规格、型号由于待建I
6、lOKV降压变电所处在平原河网地区，因而采用架空线路，导线选取1.GJ型。选用导线规格为2回1.GJ120/25,符合规定。四、35KV化工厂线路设计1、拟定回路数35KV化工厂线路所供顾客为II类重要负荷，因而采用双回线路供电。2、拟定线路导线规格、型号由于待建IlOKV降压变电所处在平原河网地区，因而采用架空线路，导线选取1.GJ型。选用导线规格为2回1.GJ-185/30,符合规定。五、35KV冶炼厂线路设计1、拟定回路数35KV冶炼厂线路所供顾客为I类重要负荷，因而应采用双回线路供电。2、拟定线路导线规格、型号由于待建IIOKV降压变电所处在平原河网地区，因而采用架空线路，导线选取1.
7、GJ型。选用导线规格为2回1.GJ-150/25,符合规定。六、IoKV线路设计1、IOKV医院线路(1)拟定回路数，I类负荷，采用双回路供电，即n=2(2)拟定导线规格，采用架空线路，选导线2回1.GJ-95/20,符合规定。2、IOKv瓦厂线路(1)拟定回路数，II类负荷，采用双回路供电，即n=2。(2)拟定导线规格，采用架空线路，选导线2回1.GJ-70/10,符合规定。3、IOKV毛纺厂线(1)拟定回路数，II类负荷，采用双回路供电，即*2。(2)拟定导线规格，采用架空线路，选导线2回1.GJ-70/10,符合规定。4、IoKV水泥厂线(1)拟定回路数，H类负荷，采用双回路供电，即n=
8、2。(2)拟定导线规格，采用架空线路，选导线2回1.GJ-70/10,符合规定。5、IOkV纺织厂线因纺织厂负荷较毛纺厂轻，供电距离与毛纺厂相似，又属于H类重要负荷，故选取双回1.GJ-35/6导线完全符合规定。6、IOKV水厂线因水厂线属于I类重要顾客，与IOKV瓦厂线路负荷相似，供电距离不大于IOKV瓦厂线路供电距离，因而选取和IOKV瓦厂线路相似双回1.GJ-70/10线路完全可以满足规定。第四章主变压器选取主变压器型式、容量、台数直接影响主接线形式和配电装置构造。它拟定除根据传递容量基本原始资料外，还应依照电力系统5发展规划、输送功率大小、馈线回路数、电压级别以及接入系统紧密限度等因素
9、，进行综合分析和合理选取。在选取主变压器容量时对重要变电所，应考虑当一台主变器停运时，别的变压器容量在计及过负荷能力容许时间内，应满足I类及II类负荷供电；对普通性变电所，当一台主变压器停运时，别的变压器容量应能满足所有负荷60%70%o本变电所主变容量按远景负荷选取，并考虑到正常运营和事故时过负荷能力。一、主变方案选取1、方案一：单台三相三绕组变压器，型号SFSZ9-10/110,电压级别1103510o2、方案二：两台三相双绕组变压器，其中一台型号为SFSZ9-90000/110,电压级别110/35；另一台为SFSZ9-0/110,电压级别110/10。3、方案三：四台三相双绕组变压器，
10、其中两台型号为SFSZ9-90000/110,电压级别110/38.5；另两台型号为SFSZ9T/理0,电压级别110/10。4、方案四：两台三相三绕组变压器，型号为SFSZ9-75000/110,电压级别1103510o二、主变方案技术比较方案比较方案方案二方案三方案四长处接线简朴、占地面积小。接线简朴。运营可靠性、灵活性高，能满足重要顾客需要。运营可靠性、灵活性高，能满足重要顾客需要。缺陷运营可靠性、灵活性差，不能满足重要顾客需要。运营可靠性、灵活性差，不能满足重要顾客需要。选用变压器多，运营维护工作量大。待建IlOKV变电所有重要I、11类负荷，为满足运营可靠性和灵活性，应选取两台以上变
11、压器，因而选取方案三、方案四进行经济比较分析。三、主变容量、参数选取1、方案三，如图35KV1OKV35KV负荷由两台电压为IlOKV/35KV变压器供电，其中一台主变事故停运后，另一台主变压器容量应保证35KV顾客一级和二级所有负荷供电。35KV顾客一级和二级所有总容量：S35=89.57(MVA),因而可选取两台SFPSZ9-90000/110型三相三绕组有载调压变压器，接线组别：YN,dll。IOKV负荷由两台电压为IIOKV/10KV变压器供电，其中一台主变事故停运后,另一台主变压器容量应保证IOKV顾客一级和二级所有负荷供电。IOKV顾客一级和二级所有总容量：S10=11.08(MV
12、A),因而可选取两台SFSZ9-12500/110型三相三绕组有载调压变压器，接线组别：YN,dllo2、方案四，如图IlOKVIOKV35KV所有负荷均由两台电压为IloKV/35KV/10KV变压器供电，其中一台主变事故停运后，另一台主变压器容量应保证所有顾客70%所有负荷供电。顾客70%所有总容量：S110=76.3(MVA),因而可选取SFPSZ9-75000/110型三相三绕组有载调压变压器，接线组别：YN,yn,dll。由于15%SnO=15%X109.2(MVA)=16.38(MVA)S10=11.08(MVA),15%SUO=15%109.2(MVA)=16.38(MVA)S3
13、5=89.57(MVA),因而主变IIOKV、35KV、IOKV三侧容量分别为100%/100%/50%。3、主变重要技术参数选取(1)方案三：主变额定电压空载电流空载损耗负载损耗阻抗电压参照价(万元)SFPSZ9-90000/110110/350.35%74KW330KW10.5440SFSZ9-12500/110110/100.3%18.IKW70KW10.5110(2)方案四:主变额定电压空载电流空载损耗负载损耗阻抗电压参照价(万元)356KW18SFPSZ9-75000/110110/35/100.36%98.6KW333KW10.5587304KW6.5四、主变方案经济比较1、主变及
14、其附属设备综合投资比较(1)方案三:SFPSZ9-90000/110主变两台，2X440=880万元SFSZ9T2500/110主变两台，2X110=220万元HOKVSF6断路器户外间隔四个,4X58.1=232.4万元35KVSF6断路器户外间隔两个,2X18.8=37.6万元IOKV真空断路器户内间隔两个，2X9.1=18.2万元综合投资：1388.2万元。(2)方案四：SFPSZ9-75000/110主变两台，2X400=800万元HOKVSF6断路器户外间隔两个,2X58.1=116.2万元35KVSF6断路器户外间隔两个,2X18.8=37.6万元IOKV真空断路器户内间隔两个，2X9.1=18.2万元综合投资：972万元。2、主变年运营费用比较年运营费H=(1+2)XZ/100+XAA式中一年运营费，元/年；ai一基本折旧费，取4.
