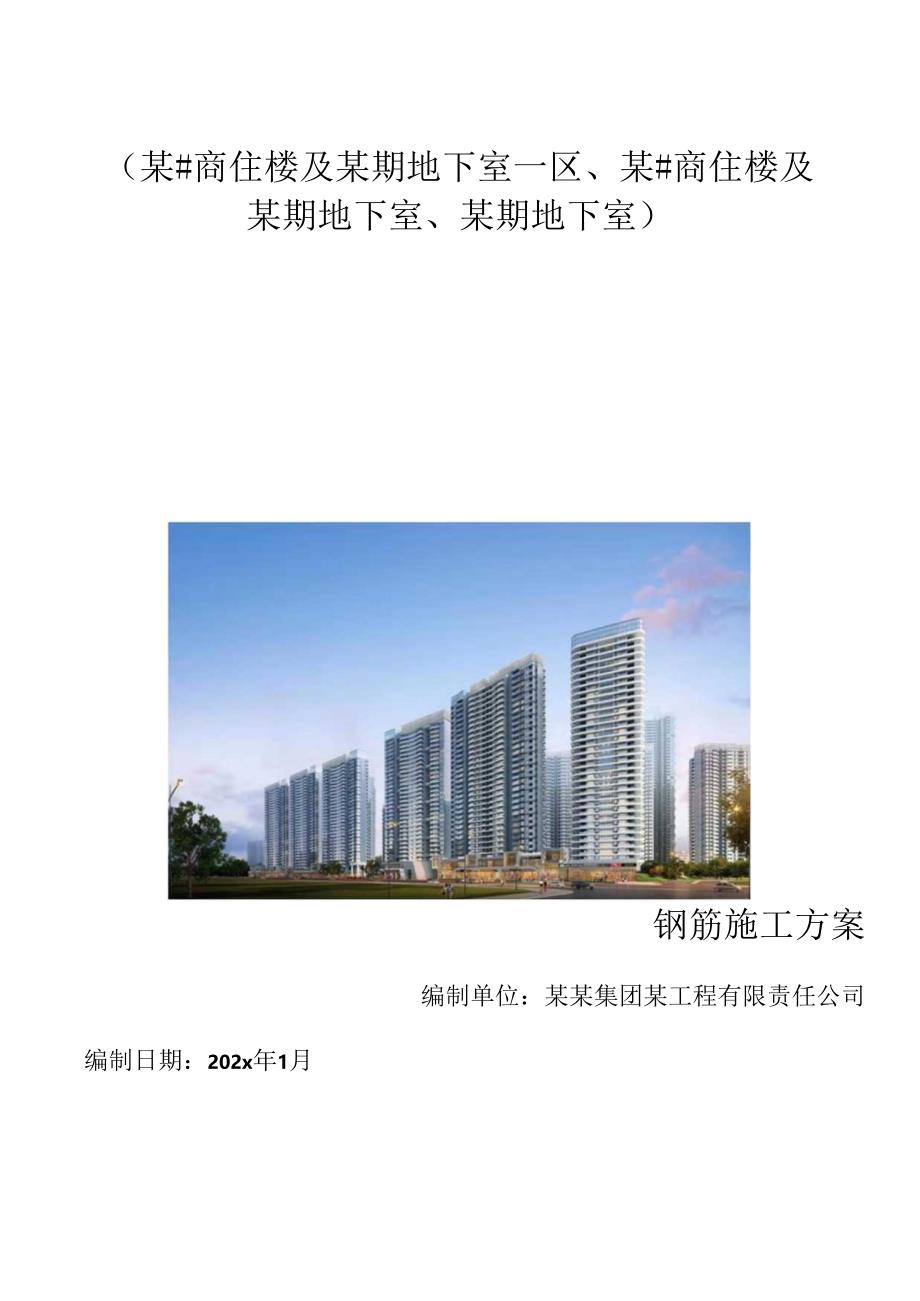

1、（某#商住楼及某期地下室一区、某#商住楼及某期地下室、某期地下室）钢筋施工方案编制单位：某某集团某工程有限责任公司编制日期：202x年1月一、编制依据：1二、工程概况2三、施工部署3四、施工准备54.1、 材料要求54.2、 主要机具设备94.3、 劳动力计划94.4、 作业条件10五、施工操作工艺105.1、 钢筋的配料105.2、 钢筋的下料与加工115.3、 钢筋接长145.4、 钢筋的堆放与运输145.5、 钢筋的绑扎15六、钢筋连接技术236.1 直螺纹连接236.2 电渣压力焊连接24七、检验试验26八、质量标准287.1、 一般规定287.2、 主控项目287.3、 一般项目28

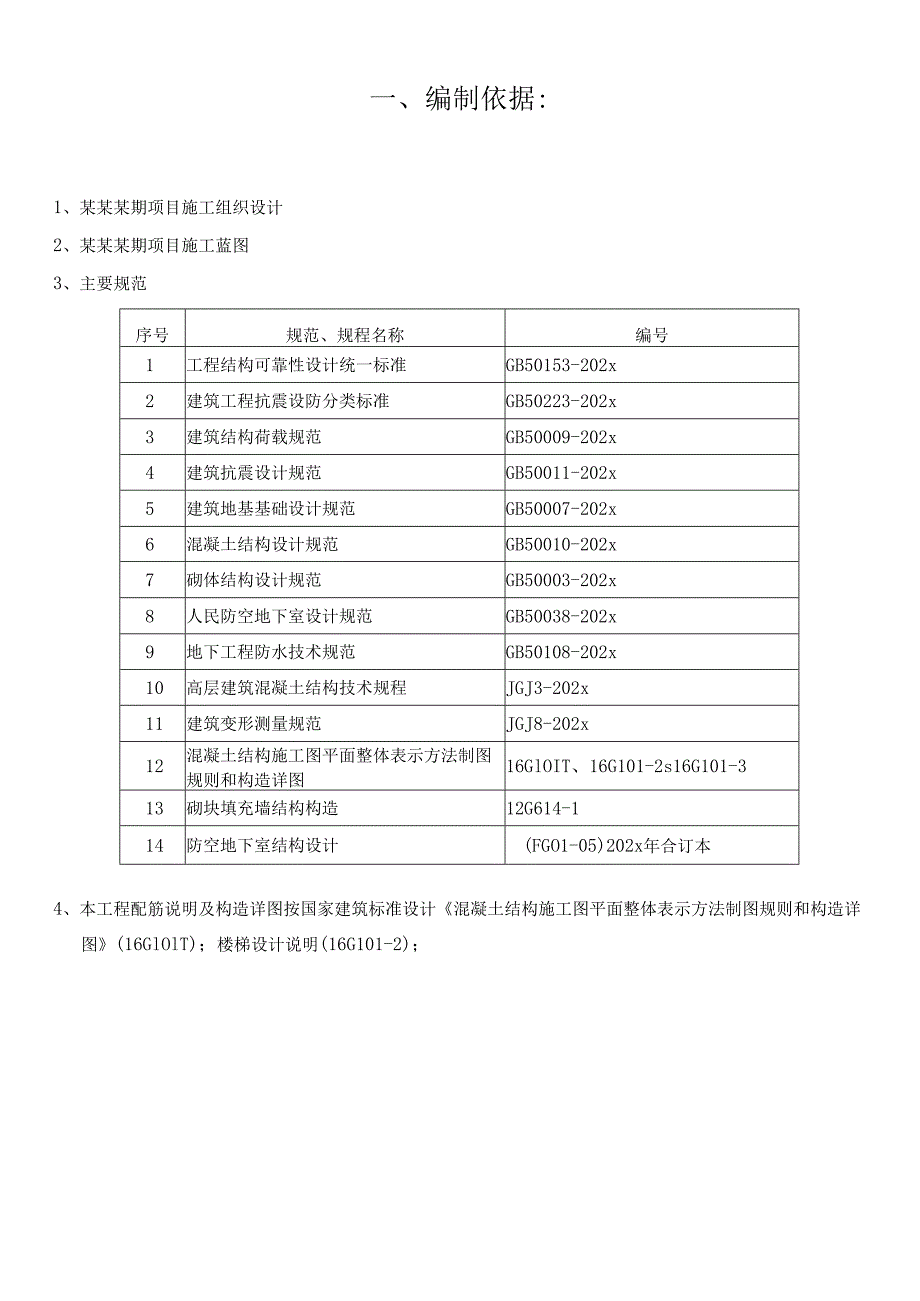

2、7.4、 钢筋连接30九、成品保护35十、安全措施36十一、环境与职业健康安全保护措施37十二、施工注意事项38一、编制依据:1、某某某期项目施工组织设计2、某某某期项目施工蓝图3、主要规范序号规范、规程名称编号1工程结构可靠性设计统一标准GB50153-202x2建筑工程抗震设防分类标准GB50223-202x3建筑结构荷载规范GB50009-202x4建筑抗震设计规范GB50011-202x5建筑地基基础设计规范GB50007-202x6混凝土结构设计规范GB50010-202x7砌体结构设计规范GB50003-202x8人民防空地下室设计规范GB50038-202x9地下工程防水技术规范

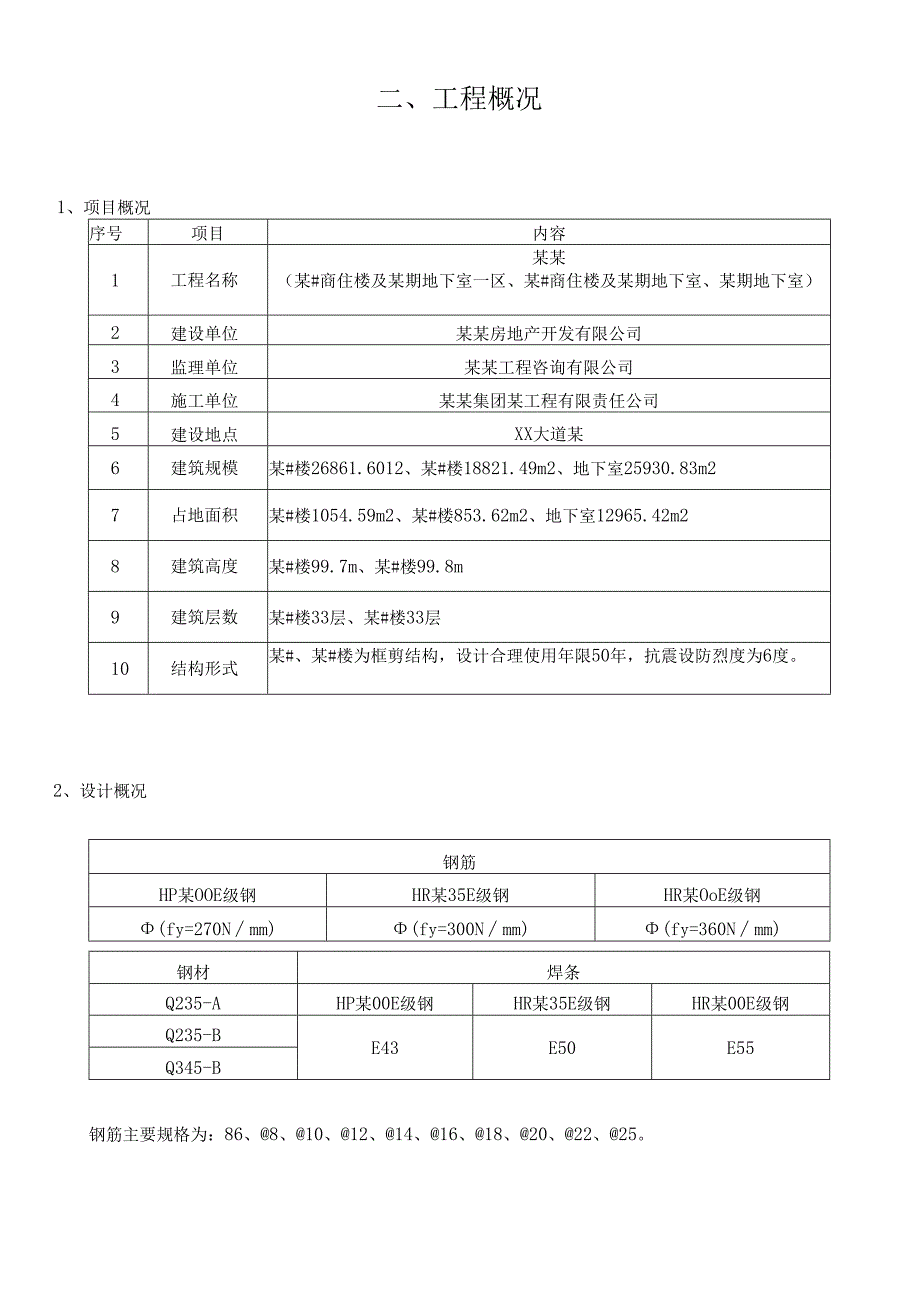

3、GB50108-202x10高层建筑混凝土结构技术规程JGJ3-202x11建筑变形测量规范JGJ8-202x12混凝土结构施工图平面整体表示方法制图规则和构造详图16GlOIT、16G101-2s16G101-313砌块填充墙结构构造12G614-114防空地下室结构设计(FGO1-05)202x年合订本4、本工程配筋说明及构造详图按国家建筑标准设计混凝土结构施工图平面整体表示方法制图规则和构造详图(16GlOlT)；楼梯设计说明(16G101-2)；二、工程概况1、项目概况序号项目内容1工程名称某某（某#商住楼及某期地下室一区、某#商住楼及某期地下室、某期地下室）2建设单位某某房地产开发有
4、限公司3监理单位某某工程咨询有限公司4施工单位某某集团某工程有限责任公司5建设地点XX大道某6建筑规模某#楼26861.6012、某#楼18821.49m2、地下室25930.83m27占地面积某#楼1054.59m2、某#楼853.62m2、地下室12965.42m28建筑高度某#楼99.7m、某#楼99.8m9建筑层数某#楼33层、某#楼33层10结构形式某#、某#楼为框剪结构，设计合理使用年限50年，抗震设防烈度为6度。2、设计概况钢筋HP某OOE级钢HR某35E级钢HR某OoE级钢(fy=270Nmm)(fy=300Nmm)(fy=360Nmm)钢材焊条Q235-AHP某00E级钢HR
5、某35E级钢HR某00E级钢Q235-BE43E50E55Q345-B钢筋主要规格为：86、8、10、12、14、16、18、20、22、25。抗震等级为一、二、三、四级框架和剪力墙结构，当受力钢筋直径25mm的通长钢筋均要求采用H级机械连接接头，其余按先后顺序优先采用机械连接、焊接或搭接，特别标注部位除外（如基础钢筋连接优先采用机械连接或对焊连接，不应采用现场电弧焊焊接，不得采用绑扎搭接）。纵向钢筋锚固长度、搭接长度、保护层厚度按标准图集16GlOI-1施工，板钢筋的构造做法按图集16G101.3的构造要求施工。其他未详尽之处详施工图纸及相应规范标准。三、施工部署1、本工程的钢筋加工分别在施
6、工区域的钢筋加工场加工制作，成型后由塔吊或吊车直接运到施工作业面。2、地下室结构施工阶段依据后浇带布置划分施工段进行流水施工。3、钢筋施工现场布置（见总平面布置图）某#楼现场安装1台半径50m塔吊，某#楼现场安装一台半径55m塔吊，钢筋加工场地均在塔吊覆盖区域内。现场进行钢筋放样和加工,成型后吊到施工作业区，对于局部塔吊不能覆盖的区域，用汽车吊协助吊运。由于本工程筏板厚度达到1700mm,因此筏板的面层钢筋支撑马镜采用820间距1200mm进行筏板钢筋的支撑；筏板的底层钢筋采用马镜18间距50Omm梅花布置，具体详下图筏板钢筋支撑示意图四、施工准备4.1、材料要求1、材料准备（1）钢筋必须有出
7、厂质量证明书及出厂检测报告，并且质量证明书必须随钢筋一同到场，详细内容需经试验员、钢筋技术员验证合格后书面报监理；钢筋表面或每盘钢筋都有不少于两个挂牌，印有厂标、钢号、批号、直径等标证。（2）钢筋进场时必须分批验收，每批由同一截面和同一炉号的钢筋组成，重量不大于60t。检验内容包括对规格、种类、外观的检查，并在监理见证下取样做力学性能和抗震性能复试试验。合格后方可使用。（3）外观检查内容：钢筋表面不得有裂缝结疤和折叠。钢筋表面允许有凸块，但不得超过横肋的最大高度。（4）钢筋检验合格后，分规格、种类架空码放整齐，并准备防雨布。（5）采用2某栋铁丝进行绑扎，铁丝的切断长度根据现场绑扎的要求，丝头允
8、许露出30mm,扎丝切断工根据现场实际测量长度，严格进行扎丝下料；直径225mm钢筋采用滚扎直螺纹连接（所有筏板钢筋不能焊接必须采用套筒连接），所用的连接套筒采用优质碳素结构钢，并附有出厂证明书和合格证。（6）控制混凝土保护层用的素混凝土垫块，必须严格按照钢筋保护层的要求进行下料，钢筋工长、技术员、质检员必须严格检查上述材料的规格、尺寸是否满足要求，如果不满足要求，当时通知退货或返工加工，保证到现场施工时，上述材料满足施工需要。（7）钢筋混合批问题：钢材应成批验收，每批由同一牌号、同一质量等级、同一炉罐号、同一品种、同一尺寸、同一热处理制度（指按热处理状态供应）的钢材组成。（8）热扎钢筋进场时
9、，不同炉罐号组成的混合批每批不得多于6个炉罐号，且各炉罐号C含量之差不得大于0.02%,Mn含量之差不得大于0.15%。同时，每批钢材重量不得大于60t。（9）在材料进场前，必须严格控制进场的钢材存在混合批现象；如果存在混合批问题，及时通知试验人员取样时，加倍取样，保证本批钢筋不存在质量差异。应有出厂质量证明和检验报告单，并按有关规定分批抽取试样作机械性能试验，合格后方可使用。2、技术准备（1）钢筋放样1）技术员及测量员必须详细阅读结构设计总说明，梁、柱、板、墙说明及设计变更和图纸会审记录，详细了解图纸中的各个环节，如果有不清楚的环节，及时与设计单位取得联系，及时解决。2）对于绑扎钢筋，受拉区
10、钢筋接头按25%错开，且梁顶主筋在跨中1/3T/4之间的位置，梁底筋在柱边接头受压区钢筋接头按50%错开，同时同截面钢筋接头的数量不得大于50%；对于直螺纹连接，钢筋接头位置按50%进行接头，同时同一截面接头数量不超过50%。3）所有放样料单均须符合设计及施工规范要求，对设计中没有确定的部分，征求设计同意后，以设计为准或以混凝土结构设计规范（G某OoIO-202x）及混凝土结构施工图平面整体表示方法制图规则和构造详图（16GlOlT）为准，混凝土结构施工图平面整体表示方法制图规则和构造详图（筏型基础16G101-3）。4）钢筋放样必须结合现场实际情况，考虑搭接、锚固要求，进行放样下料。5）钢筋
11、放样单必须经过项目技术员审核后，才可以进行加工。（2）测量放线1）基础施工：测量员根据平面控制网，在垫层面上放出承台梁、伸缩缝梁的位置线，承台和基础梁放出边线，柱插筋的位置线；承台混凝土浇筑完成后，在混凝土面上放出平面控制轴线和柱、墙的位置线。2）主体施工：测量员根据每一层的平面控制网轴线，在安装竖向模板前，放出该层的柱、墙的位置线。3）水平标高：提前控制好垫层的水平标高，在剪力墙的侧墙钢筋和承台柱插筋绑扎完成后，用红油漆标注+0.5Om线（相对于该部位的混凝土结构标高），每跨不少于两个点；在竖向混凝土结构完成后，用红油漆标注+0.50m倒三角形（相对于该部位的混凝土结构标高），主体施工时，在
12、柱上标注，每轴线不少于两个点。钢筋工要求绑扎熟练，每人需配备钢卷尺，并配有线锤，用于现场控制钢筋间距，钢筋垂直度控制；后台钢筋加工人员需要经过专门培训，特殊工种必须有上岗证，例如电焊工、直螺纹套丝工人。5、钢筋接头形式及要求：（1）受力钢筋直径225的通长钢筋均要求采用机械连接二级接头，其余按先后顺序优先采用机械连接、焊接或搭接。（2）接头位置宜设置在受力较小处，在同一根钢筋上宜少设接头。（3）受力钢筋接头的位置应相互错开，当采用机械接头时在任一35d且不小于500mm区段内、当采用绑扎搭接时在任一1.3倍搭接长度的区段内有接头的受力钢筋截面面积占受力钢筋总截面面积的百分率应符合下表要求：接头
13、形式受拉区接头数量受压区接头数量机械连接50不限绑扎连接2550（4）在纵向受力钢筋的搭接长度范围内应按如下要求配置箍筋：A受力钢筋搭接范围内，箍筋间距不应大于搭接钢筋较小直径的5倍并不大于100nlnlB箍筋的直径不应小于搭接钢筋较大直径的0.25倍C受压钢筋直径d25mm时应在搭接端头两个端面外100nlm范围内各设置二个箍筋（5）纵向钢筋的锚固长度、搭接长度、钢筋保护层厚度详图集16GlOl-1受拉钢筋基本锚固长度lab.Iabe钢筋种类抗震等级混凝土的强度等级C20C25某栋O某栋5某栋O某栋5C50C55C60HP某OO一、二级45d39d35d32d29d28d26d25d24d三
14、级41d36d32d29d26d25d24d23d22d四级39d34d30d28d25d24d23d22d21dHR某35、二级44d38d33d31d29d26d25d24d24d三级4035d31d28d26d24d23d22d22d四级3833d29d27d25d23d22d21d21dHR某00一、二级46d40d37d33d32d31d30d29d三级42d37d34d30d29d28d27d26d四级40d35d32d29d28d27d26d25d6、人防区钢筋连接（1）钢筋的连接采用机械连接、绑扎连接或者焊接（2）钢筋直径大于25时不宜采用绑扎搭接接头，纵向受拉钢筋采用绑扎连接时钢筋的搭接长度1.1.f等=C1.af详见下表：纵向受拉钢筋搭接长度修正系数纵向钢筋搭接接头面积百分率（）25501001.21.41.6（3）轴心受拉构件（吊柱
