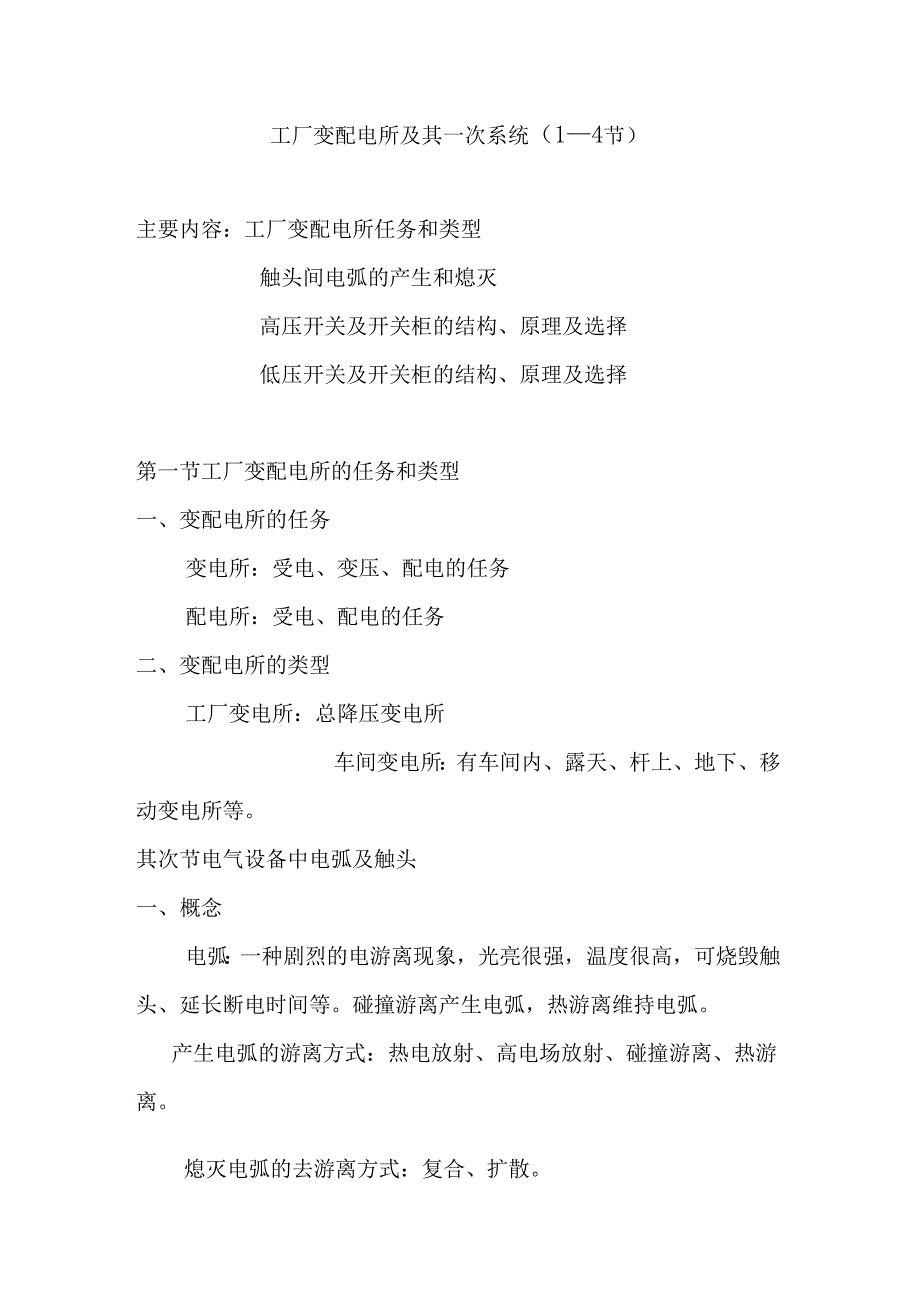

1、工厂变配电所及其一次系统（14节）主要内容：工厂变配电所任务和类型触头间电弧的产生和熄灭高压开关及开关柜的结构、原理及选择低压开关及开关柜的结构、原理及选择第一节工厂变配电所的任务和类型一、变配电所的任务变电所：受电、变压、配电的任务配电所：受电、配电的任务二、变配电所的类型工厂变电所：总降压变电所车间变电所：有车间内、露天、杆上、地下、移动变电所等。其次节电气设备中电弧及触头一、概念电弧：一种剧烈的电游离现象，光亮很强，温度很高，可烧毁触头、延长断电时间等。碰撞游离产生电弧，热游离维持电弧。产生电弧的游离方式：热电放射、高电场放射、碰撞游离、热游离。熄灭电弧的去游离方式：复合、扩散。电弧熄灭

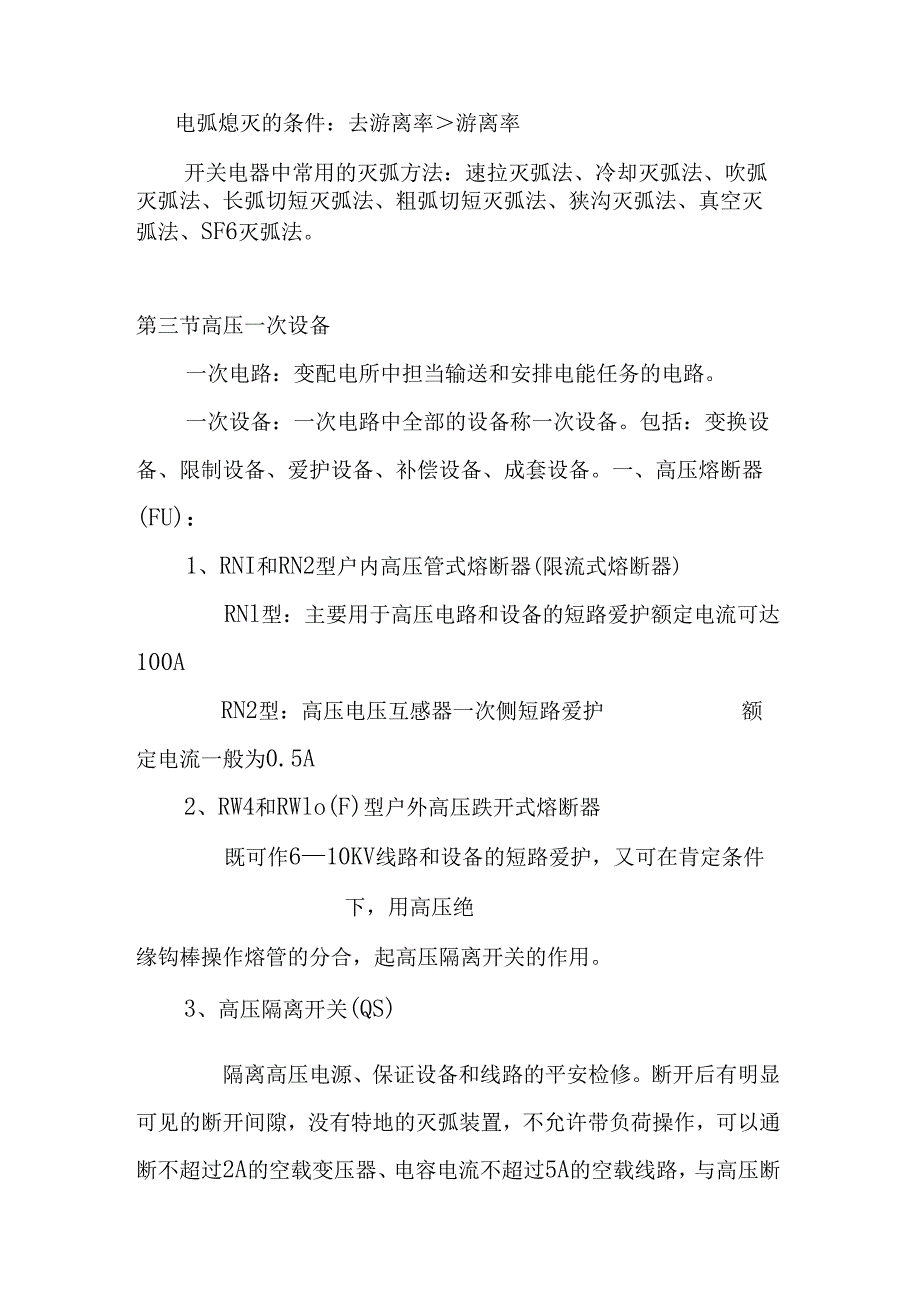

2、的条件：去游离率游离率开关电器中常用的灭弧方法：速拉灭弧法、冷却灭弧法、吹弧灭弧法、长弧切短灭弧法、粗弧切短灭弧法、狭沟灭弧法、真空灭弧法、SF6灭弧法。第三节高压一次设备一次电路：变配电所中担当输送和安排电能任务的电路。一次设备：一次电路中全部的设备称一次设备。包括：变换设备、限制设备、爱护设备、补偿设备、成套设备。一、高压熔断器(FU)：1、RNI和RN2型户内高压管式熔断器(限流式熔断器)RNl型：主要用于高压电路和设备的短路爱护额定电流可达100ARN2型：高压电压互感器一次侧短路爱护额定电流一般为0.5A2、RW4和RWlo(F)型户外高压跌开式熔断器既可作610KV线路和设备的短路

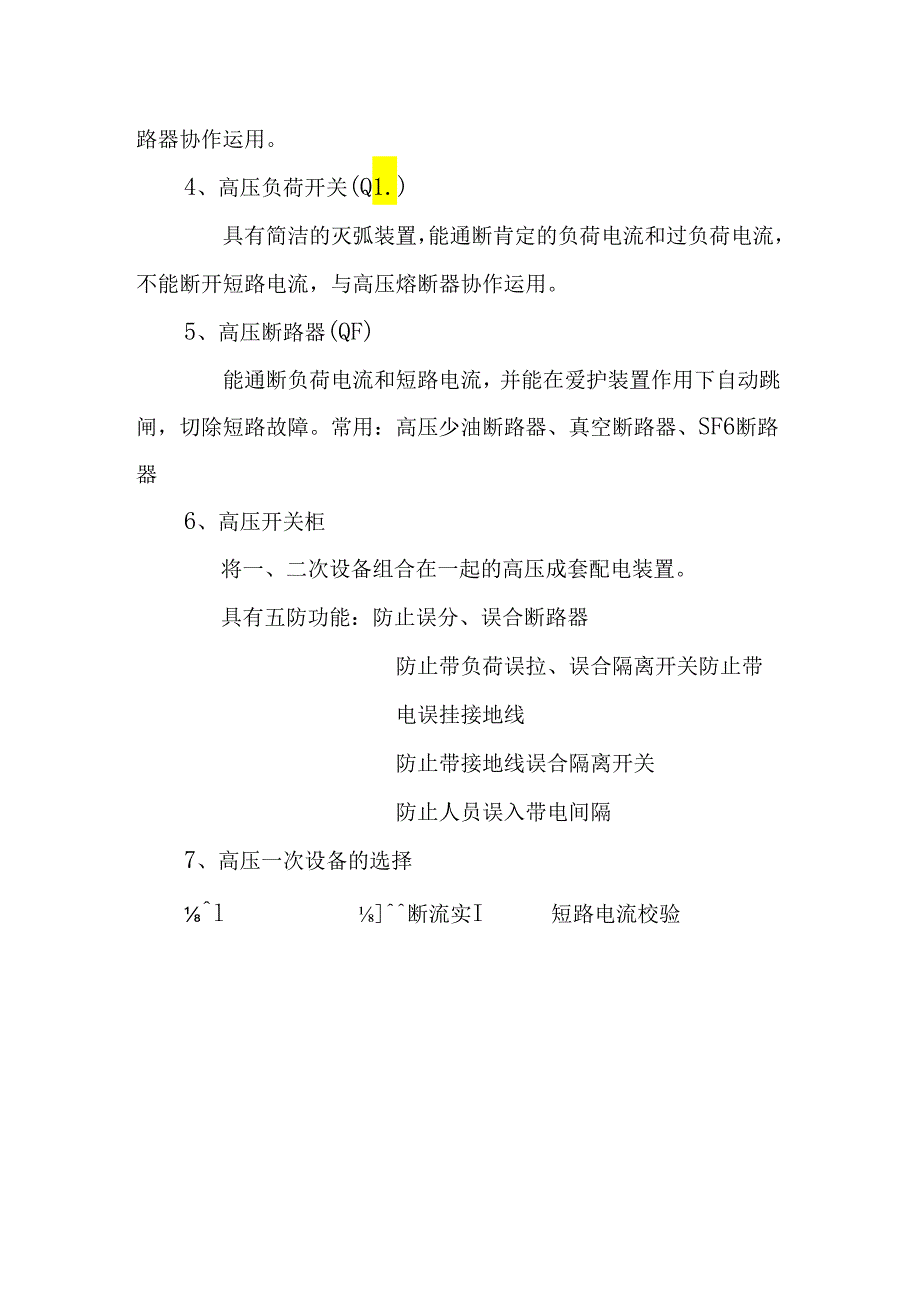

3、爱护，又可在肯定条件下，用高压绝缘钩棒操作熔管的分合，起高压隔离开关的作用。3、高压隔离开关(QS)隔离高压电源、保证设备和线路的平安检修。断开后有明显可见的断开间隙，没有特地的灭弧装置，不允许带负荷操作，可以通断不超过2A的空载变压器、电容电流不超过5A的空载线路，与高压断路器协作运用。4、高压负荷开关(Q1.)具有简洁的灭弧装置，能通断肯定的负荷电流和过负荷电流，不能断开短路电流，与高压熔断器协作运用。5、高压断路器(QF)能通断负荷电流和短路电流，并能在爱护装置作用下自动跳闸，切除短路故障。常用：高压少油断路器、真空断路器、SF6断路器6、高压开关柜将一、二次设备组合在一起的高压成套配电
4、装置。具有五防功能：防止误分、误合断路器防止带负荷误拉、误合隔离开关防止带电误挂接地线防止带接地线误合隔离开关防止人员误入带电间隔7、高压一次设备的选择l断流实I短路电流校验设备名称电压kV流A力kA或MVA动稳定度热稳定度高压熔断器JVJ高压隔离开关高压负荷开关VV高压断路器JJ电流互感器电压互感器高压电容器V母线电缆支柱绝缘子J套管绝缘子VV设备设备的设备的选择校的额额定电最大开断按三按三相验的条件定电流应不电流（或功相短路冲短路稳态电压应小于通率）应不小击电流校流和短路发不小过设备于它可能验热假想时间于装的计算开断的最校验置地电流大电流（或点的功率）额定电压表中J表示必需校验，一表示不要校验。第四节低压一次设备一、低压熔断器二、低压刀开关和负荷开关三、低压断路器四、低压配电屏五、低压一次设备的选择根据表的要求选择电气设电电断流实短路电流校验备名称压V流A力kA动稳定度热稳定度低压熔断器JJ低压刀开关低压负荷开关VV低压断路器JJ表中J表示必需校验，生表示一般可
