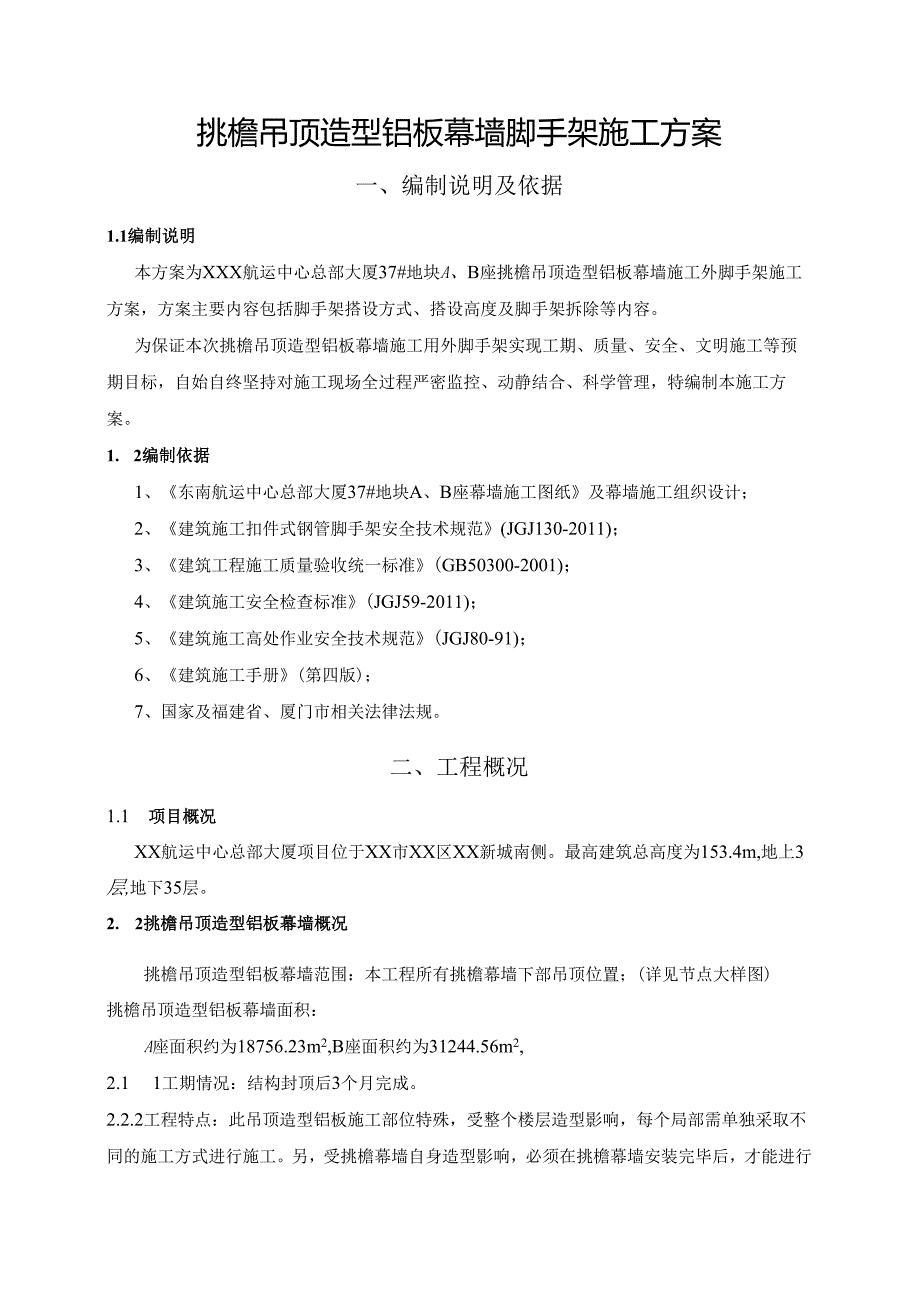

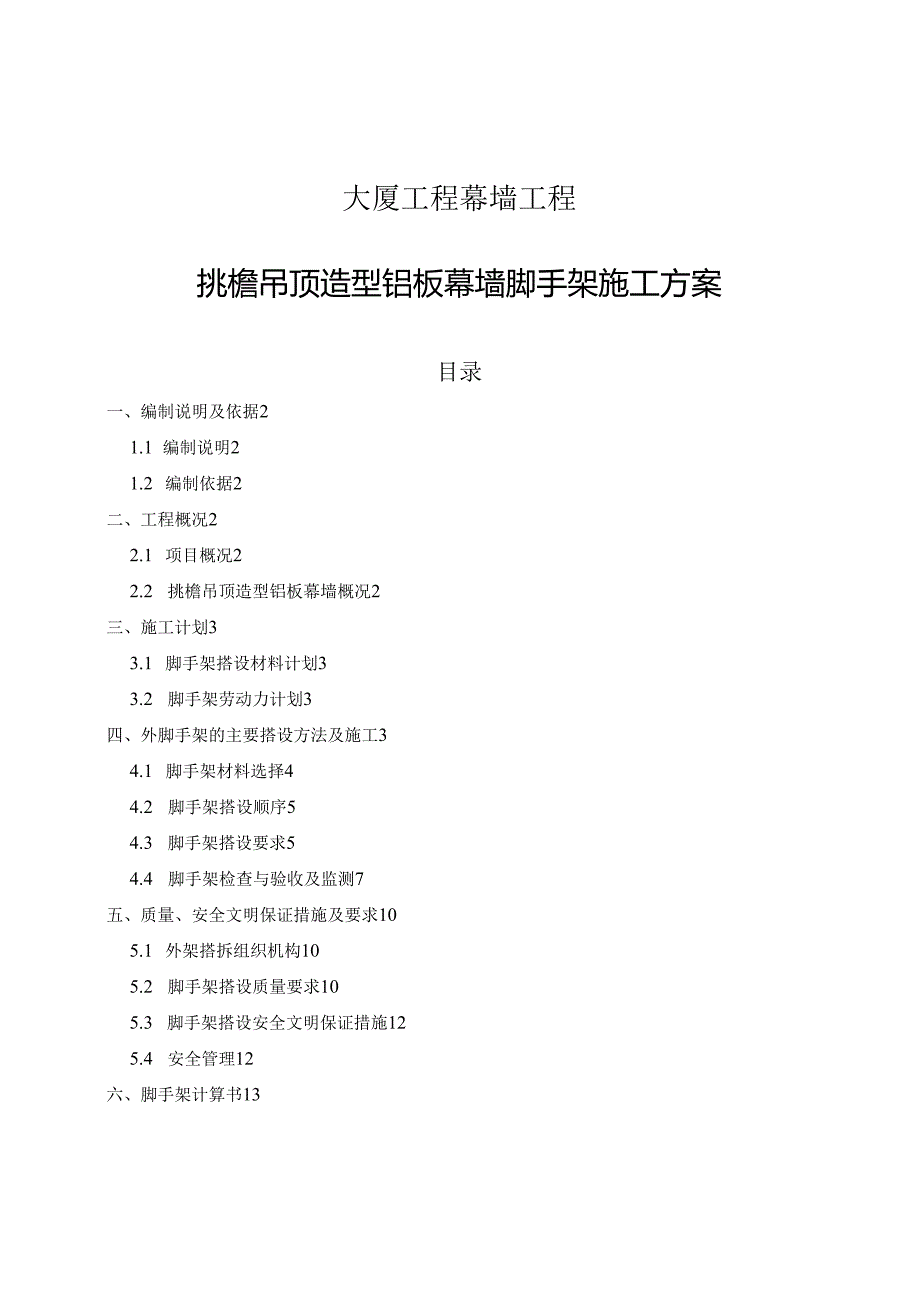

1、大厦工程幕墙工程挑檐吊顶造型铝板幕墙脚手架施工方案目录一、编制说明及依据21.1 编制说明21.2 编制依据2二、工程概况22.1 项目概况22.2 挑檐吊顶造型铝板幕墙概况2三、施工计划33.1 脚手架搭设材料计划33.2 脚手架劳动力计划3四、外脚手架的主要搭设方法及施工34.1 脚手架材料选择44.2 脚手架搭设顺序54.3 脚手架搭设要求54.4 脚手架检查与验收及监测7五、质量、安全文明保证措施及要求105.1 外架搭拆组织机构105.2 脚手架搭设质量要求105.3 脚手架搭设安全文明保证措施125.4 安全管理12六、脚手架计算书13挑檐吊顶造型铝板幕墙脚手架施工方案一、编制说明
2、及依据1.1编制说明本方案为XXX航运中心总部大厦37#地块A、B座挑檐吊顶造型铝板幕墙施工外脚手架施工方案，方案主要内容包括脚手架搭设方式、搭设高度及脚手架拆除等内容。为保证本次挑檐吊顶造型铝板幕墙施工用外脚手架实现工期、质量、安全、文明施工等预期目标，自始自终坚持对施工现场全过程严密监控、动静结合、科学管理，特编制本施工方案。1. 2编制依据1、东南航运中心总部大厦37#地块A、B座幕墙施工图纸及幕墙施工组织设计；2、建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2011)；3、建筑工程施工质量验收统一标准(GB50300-2001)；4、建筑施工安全检查标准(JGJ59-2011)
3、；5、建筑施工高处作业安全技术规范(JGJ80-91)；6、建筑施工手册(第四版)；7、国家及福建省、厦门市相关法律法规。二、工程概况1.1 项目概况XX航运中心总部大厦项目位于XX市XX区XX新城南侧。最高建筑总高度为153.4m,地上3层,地下35层。2. 2挑檐吊顶造型铝板幕墙概况挑檐吊顶造型铝板幕墙范围：本工程所有挑檐幕墙下部吊顶位置；(详见节点大样图)挑檐吊顶造型铝板幕墙面积：A座面积约为18756.23m2,B座面积约为31244.56m2,2.1 1工期情况：结构封顶后3个月完成。2.2.2工程特点：此吊顶造型铝板施工部位特殊，受整个楼层造型影响，每个局部需单独采取不同的施工方式

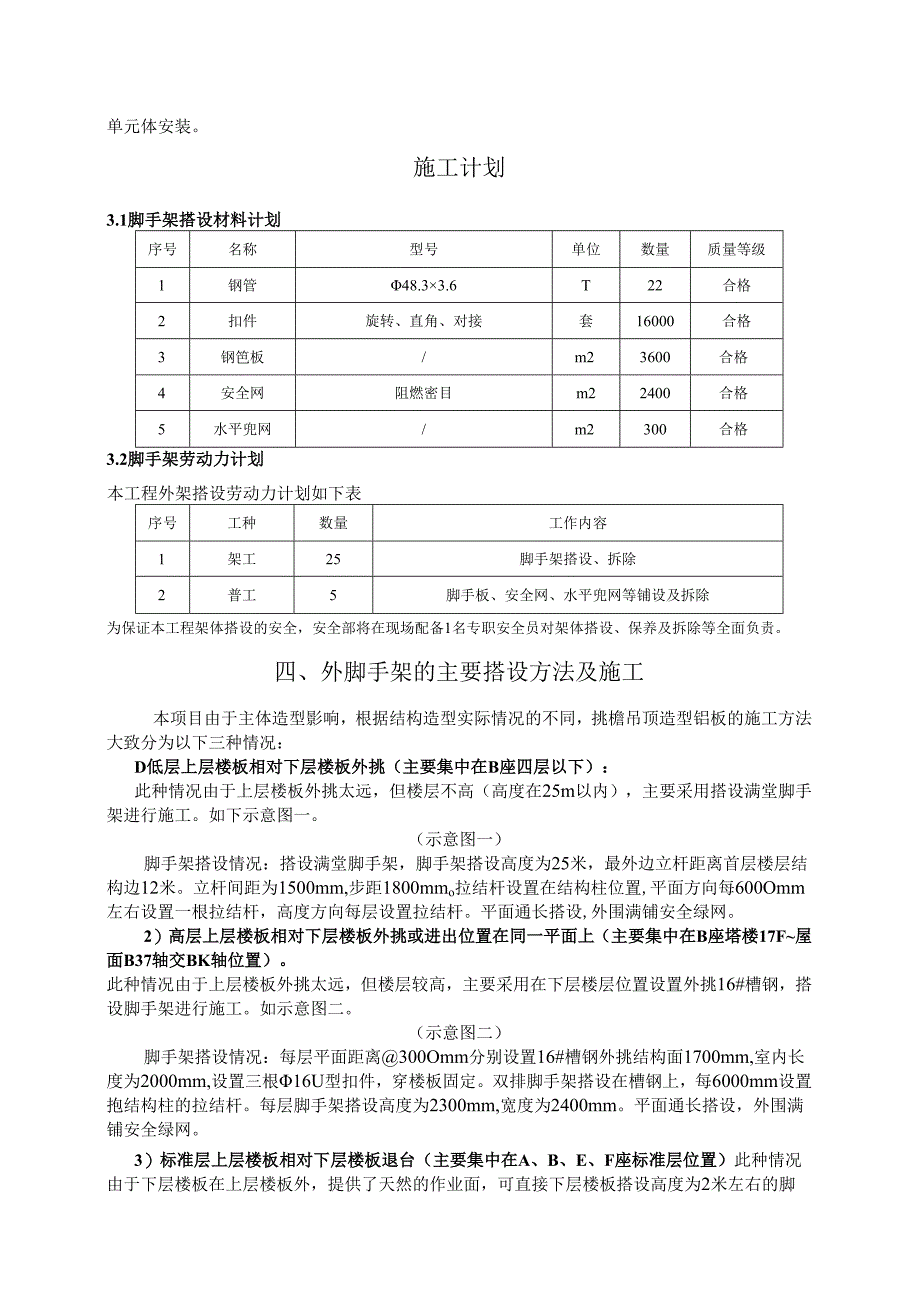

4、进行施工。另，受挑檐幕墙自身造型影响，必须在挑檐幕墙安装完毕后，才能进行单元体安装。施工计划3.1脚手架搭设材料计划序号名称型号单位数量质量等级1钢管48.33.6T22合格2扣件旋转、直角、对接套16000合格3钢笆板/m23600合格4安全网阻燃密目m22400合格5水平兜网/m2300合格3.2脚手架劳动力计划本工程外架搭设劳动力计划如下表序号工种数量工作内容1架工25脚手架搭设、拆除2普工5脚手板、安全网、水平兜网等铺设及拆除为保证本工程架体搭设的安全，安全部将在现场配备1名专职安全员对架体搭设、保养及拆除等全面负责。四、外脚手架的主要搭设方法及施工本项目由于主体造型影响，根据结构造型
5、实际情况的不同，挑檐吊顶造型铝板的施工方法大致分为以下三种情况：D低层上层楼板相对下层楼板外挑（主要集中在B座四层以下）：此种情况由于上层楼板外挑太远，但楼层不高（高度在25m以内），主要采用搭设满堂脚手架进行施工。如下示意图一。（示意图一）脚手架搭设情况：搭设满堂脚手架，脚手架搭设高度为25米，最外边立杆距离首层楼层结构边12米。立杆间距为1500mm,步距1800mmo拉结杆设置在结构柱位置,平面方向每600Omm左右设置一根拉结杆，高度方向每层设置拉结杆。平面通长搭设,外围满铺安全绿网。2）高层上层楼板相对下层楼板外挑或进出位置在同一平面上（主要集中在B座塔楼17F屋面B37轴交BK轴位
6、置）。此种情况由于上层楼板外挑太远，但楼层较高，主要采用在下层楼层位置设置外挑16#槽钢，搭设脚手架进行施工。如示意图二。（示意图二）脚手架搭设情况：每层平面距离300Omm分别设置16#槽钢外挑结构面1700mm,室内长度为2000mm,设置三根16U型扣件，穿楼板固定。双排脚手架搭设在槽钢上，每6000mm设置抱结构柱的拉结杆。每层脚手架搭设高度为2300mm,宽度为2400mm。平面通长搭设，外围满铺安全绿网。3）标准层上层楼板相对下层楼板退台（主要集中在A、B、E、F座标准层位置）此种情况由于下层楼板在上层楼板外，提供了天然的作业面，可直接下层楼板搭设高度为2米左右的脚手架作为站人的操
7、作作业平台进行施工。如示意图三。（示意图三）脚手架搭设情况:每层搭设高度为2300mm,宽度为2400mm的脚手架,每6000mm设置抱结构柱的拉结杆。平面通长搭设，外围满铺安全绿网。4.1 脚手架材料选择4.1.1 钢管脚手架钢管应采用国家现行标准直缝电焊钢管（GB/T13793-2008）的普通钢管，其质量应符合现行国家标准碳素结构钢（GB/T700-2006）中Q235F-A级钢管的规定。弯曲变形及锈蚀的钢管不得使用。脚手架钢管采用外径为48.3mm,壁厚3.6mm的钢管，其横向水平杆最大长度不应大于1.5m,其它杆最大长度不应超出6mo脚手架钢管的表面质量及外形应符合下列要求：（1）新
8、钢管应有产品质量合格证及质量检验报告，钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划痕。钢管壁厚及外径偏差不应大于-0.5mm,端面偏差不应大于1.7mm。（2）旧钢管表面锈蚀深度应小于0.5mm,弯曲变形各种杆件钢管的端部弯曲1.l.5m时，不应大于5mm。立杆钢管弯曲当3m1.4mm时;不应大于12mm；当4m1.6m时不应大于20mm；水平杆斜杆的弯曲1.6m,不应大于30mm。（3）所用钢管均应符合Cl形象要求，外架外排立杆及水平杆刷黄色油漆；剪刀撑刷黄黑相间颜色油漆。4.1.2扣件（1）扣件包括直角扣件、旋转扣件、对接扣件及其附件、T型螺栓、螺母、垫圈等。
9、（2）扣件式钢管脚手架应采用可锻铁制作的扣件，其材质应符合现行国家标准钢管脚手架扣件（GB15831-1995）的规定，其附件的制造材料应符合规定，螺纹应符合GB196-81普通螺纹基本尺寸的规定，垫圈应符合相关规定。扣件与钢管的贴合面必须完好不变形，扣件扣紧钢管时接触良好，扣件活动部位应能灵活转动，旋转扣件的旋转面间小于1mm,扣件表面应进行防锈处理。（3）脚手架采用的扣件，在螺栓拧紧扭力矩达65Nm时，不得发生破坏。（4）扣件验收应符合下列规定：新扣件应有生产许可证、法定检测单位的测试报告和产品质量合格证；旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑动的螺栓必须更换；新旧扣件
10、均应进行防锈处理。4.1.3 脚手板脚手板采用钢笆板,施工层挡脚板高度为18Omm。脚手板采用斜向黑黄相间颜色涂刷。4.1.4 安全网按照厦门市安全监督总站的有关规定，本工程安全网全部采用绿色阻燃密目式安全网，兜网采用尼龙网。4.1.5 2脚手架搭设顺序4.2.1 起步脚手架铺设垫板f摆放扫地杆一逐根树立杆、随即与纵向扫地杆扣紧一装横向扫地杆并与立杆或纵向扫地杆扣紧f安装第一步纵向水平杆（与各立杆扣紧）一安装第一步杆横向水平杆f安装第二步纵向水平杆f安装第二步横向水平杆f安装第三纵向水平杆和横向水平杆f连墙杆f接长立杆一加设剪刀撑f铺设脚手板f在作业面搭设护身栏杆f挂安全网（安全网在外架满挂）
11、。4.2.2 楼层脚手架接长立杆f安装第一步纵向水平杆（与各立杆扣紧）一安装第一步横向水平杆一第二步纵向水平杆f第二步横向水平杆f加设剪刀撑f铺设脚手板f在作业面搭设护身栏杆一挂安全网（安全网在外架满挂）。4.3脚手架搭设要求4.3.1 立杆（048.3X3.6钢管）本工程内侧立杆距建筑外围0.25m（根据现场情况可适当调整）,大横杆布距为1.80m,上、下两根大横杆之间设一道护身杆,护身杆高度090m。立杆顶端高出建筑物上皮1.5mo上、下横杆的接长位置应错开布置在不同的立杆纵距中，以减少立杆偏心受力，与相近立杆的距离不大于纵距的三分之一。在距外架底部20OnnIl处设置通长扫地杆，所有立杆
12、落在地下室基础底板或者结构顶板上。当地下室外脚手架搭设时，混凝土基础底板下设的100厚素混凝土垫层宽出基础边1500m11,已保证外脚手架地基满足要求，方便搭设脚手架。在外侧每两立杆间增加一根竖向钢管用作安全围护。立杆接头除顶层顶部可采用搭接外，其他各层各部必须采用对接扣件连接。对接、搭接应符和下列规定：立杆的对接扣件应交错布置，两根相邻立杆接头不得设置在同一步距内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mmo各接头中心至主节点的距离不宜大于步距的1/3。搭接长度不应小于1m,应采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mnio432纵向水
13、平杆（大横杆、048.3X3.6钢管）（1）纵向水平杆与立杆用直角扣件扣接牢固，布距为1.8m,纵向水平杆接头交错布置，相邻接头不得在同一跨内，并套上驳芯和对接扣件锁紧扣牢。（2）纵向水平杆宜设置在立杆内侧，其长度不宜小于3跨。（3）纵向水平杆接长宜采用对接扣件连接，也可采用搭接。对接、搭接应符和以下规定：1）、纵向水平杆的对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内。不同步或不同跨两个相邻接头在水平方向错开的距离不应小于50Onln1。各接头中心至最近主节点的距离不宜大于纵距的l3o2）、搭接长度不应小于hn,应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平
14、杆杆端的距离不应小于100mm。3）、本工程使用钢脚手板，纵向水平杆作为横向水平杆上的支座，用直角扣件固定在立杆上。4.3.3 横向水平杆（小横杆、048.3X3.6钢管）大横杆设于小横杆之上，固定在立柱的内侧，并采用直角扣件与立柱扣紧。横向水平杆设在纵向水平杆与立杆的连接点，两端用直角扣分别与内外立杆锁紧扣牢。横向水平杆构造应符和下列规定：（1）主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距离不应大于150mm。在双排脚手架中，靠墙一端的外伸长度不应大于0.41.,也不应大于500mm,本工程为200mmo（2）作业层上非主节点处的横向水平杆，宜根据支
15、承脚手板的需要等间距设置，最大间距不应大于纵距的l2o（3）本工程使用钢笆板脚手板，双排脚手架的横向水平杆上两端均采用直角扣件固定在纵向水平杆上。434脚手板（1）作业层脚手板应铺满、铺稳，离开墙面120150mm；钢笆板脚手板的宽度不应小于20Oninb厚度不小于50mm.（2）脚手板应设置在三根横向水平杆上。当脚手板小于2m时，可采用两根横向水平杆支承，但应将脚手板两端与其可靠固定，严防倾翻。铺设可采用对接或平铺，也可采用搭接铺设。脚手板对接平铺时，接头处必须设两根横向水平杆，脚手板外伸应取130-150mm,两块脚手板外伸长度和不应大于300mm。脚手板搭接铺设时，接头必须支在横向水平杆上，搭接长度应大于20OnIm,其伸出横向水平杆的长度不应小于100nIn1。（3）脚手板铺设完成后应安装木挡脚板，高度不小于180m11io4.3.5 连墙件连墙件不仅可防止脚手架在风荷载和其他水平力作用下产生倾覆，更能对立杆起中间支座的作用，可增大其竖向间距使立杆的承载力大幅度下降
