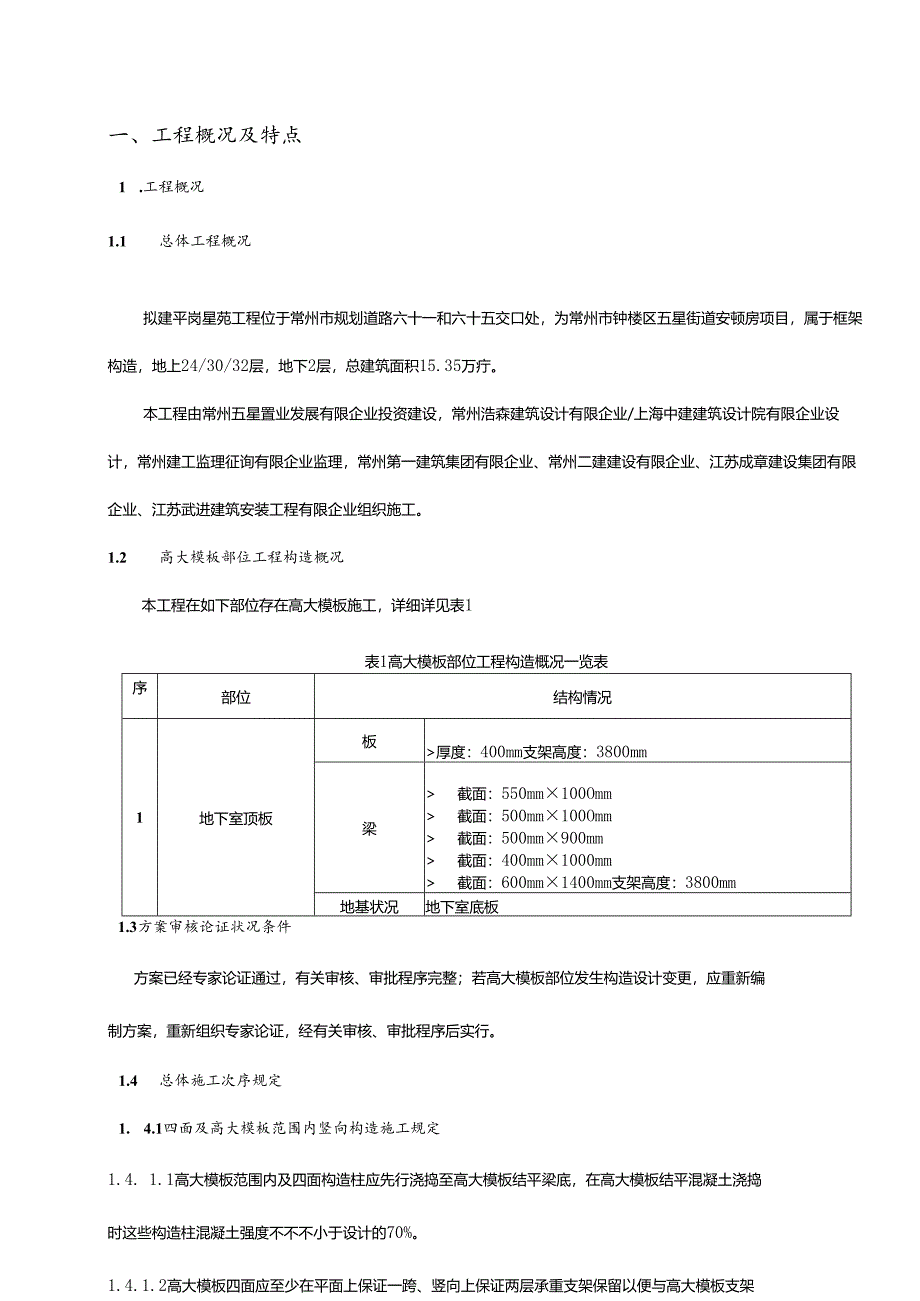

1、一、工程概况及特点1 .工程概况1.1 总体工程概况拟建平岗星苑工程位于常州市规划道路六十一和六十五交口处，为常州市钟楼区五星街道安顿房项目，属于框架构造，地上24/30/32层，地下2层，总建筑面积15.35万疔。本工程由常州五星置业发展有限企业投资建设，常州浩森建筑设计有限企业/上海中建建筑设计院有限企业设计，常州建工监理征询有限企业监理，常州第一建筑集团有限企业、常州二建建设有限企业、江苏成章建设集团有限企业、江苏武进建筑安装工程有限企业组织施工。1.2 高大模板部位工程构造概况本工程在如下部位存在高大模板施工，详细详见表1表1高大模板部位工程构造概况一览表序部位结构情况1地下室顶板板厚
2、度：400mm支架高度：3800mm梁 截面：550mm100Omm 截面：500mm100Omm 截面：500mm900mm 截面：400mm1000mm 截面：600mm1400mm支架高度：3800mm地基状况地下室底板1.3方案审核论证状况条件方案已经专家论证通过，有关审核、审批程序完整；若高大模板部位发生构造设计变更，应重新编制方案，重新组织专家论证，经有关审核、审批程序后实行。1.4 总体施工次序规定1. 4.1四面及高大模板范围内竖向构造施工规定1.4. 1.1高大模板范围内及四面构造柱应先行浇捣至高大模板结平梁底，在高大模板结平混凝土浇捣时这些构造柱混凝土强度不不不小于设计的7

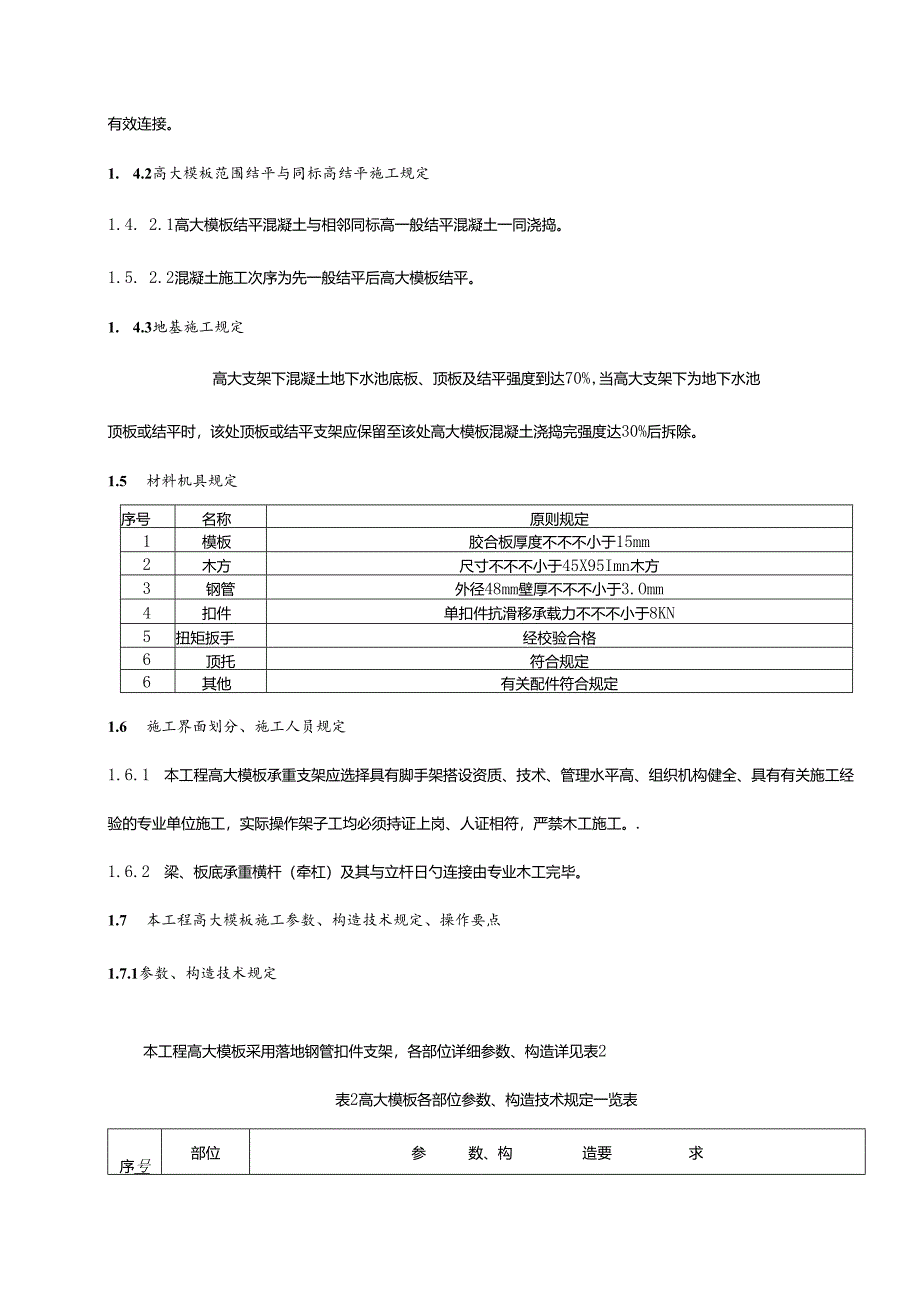

3、0%。1.4.1.2高大模板四面应至少在平面上保证一跨、竖向上保证两层承重支架保留以便与高大模板支架有效连接。1. 4.2高大模板范围结平与同标高结平施工规定1.4. 2.1高大模板结平混凝土与相邻同标高一般结平混凝土一同浇捣。1.5. 2.2混凝土施工次序为先一般结平后高大模板结平。1. 4.3地基施工规定高大支架下混凝土地下水池底板、顶板及结平强度到达70%,当高大支架下为地下水池顶板或结平时，该处顶板或结平支架应保留至该处高大模板混凝土浇捣完强度达30%后拆除。1.5 材料机具规定序号名称原则规定1模板胶合板厚度不不不小于15mm2木方尺寸不不不小于45X95Imn木方3钢管外径48mm

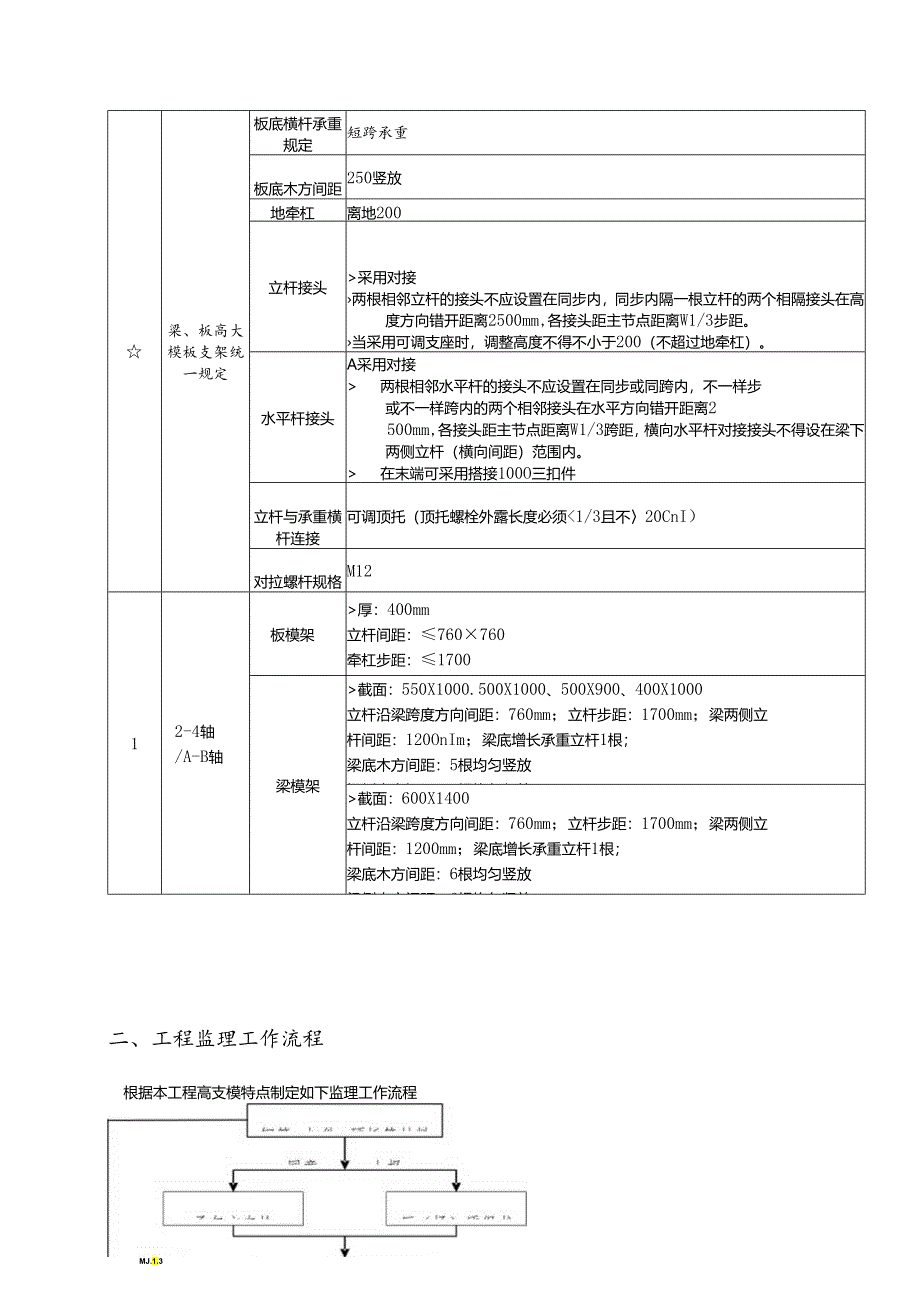

4、壁厚不不不小于3.Omm4扣件单扣件抗滑移承载力不不不小于8KN5扭矩扳手经校验合格6顶托符合规定6其他有关配件符合规定1.6 施工界面划分、施工人员规定1.6.1 本工程高大模板承重支架应选择具有脚手架搭设资质、技术、管理水平高、组织机构健全、具有有关施工经验的专业单位施工，实际操作架子工均必须持证上岗、人证相符，严禁木工施工。.1.6.2 梁、板底承重横杆（牵杠）及其与立杆日勺连接由专业木工完毕。1.7 本工程高大模板施工参数、构造技术规定、操作要点1.7.1参数、构造技术规定本工程高大模板采用落地钢管扣件支架，各部位详细参数、构造详见表2表2高大模板各部位参数、构造技术规定一览表序号部位
5、参数、构造要求梁、板高大模板支架统一规定板底横杆承重规定短跨承重板底木方间距250竖放地牵杠离地200立杆接头采用对接两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开距离2500mm,各接头距主节点距离W1/3步距。当采用可调支座时，调整高度不得不小于200（不超过地牵杠）。水平杆接头A采用对接 两根相邻水平杆的接头不应设置在同步或同跨内，不一样步或不一样跨内的两个相邻接头在水平方向错开距离2500mm,各接头距主节点距离W1/3跨距，横向水平杆对接接头不得设在梁下两侧立杆（横向间距）范围内。 在末端可采用搭接100O三扣件立杆与承重横杆连接可调顶托（顶托螺栓外
6、露长度必须厚：400mm立杆间距：760760牵杠步距：1700梁模架截面：550X1000.500X1000、500X900、400X1000立杆沿梁跨度方向间距：760mm；立杆步距：1700mm；梁两侧立杆间距：120OnIm；梁底增长承重立杆1根；梁底木方间距：5根均匀竖放梁侧木方间距：5根均匀竖放截面：600X1400立杆沿梁跨度方向间距：760mm；立杆步距：1700mm；梁两侧立杆间距：1200mm；梁底增长承重立杆1根；梁底木方间距：6根均匀竖放梁侧木方间距：6根均匀竖放二、工程监理工作流程根据本工程高支模特点制定如下监理工作流程MJ.1.3图1搭设材料进场验收监理工作流程Nb
7、丛八tfcR图2搭设材料质量控制基本程序图3模板支架监理工作流程三、监理工作控制目的及监理控制要点1、支模过程中应遵守安全操作规程，如遇途中停歇，应将就位的支顶、模板连接稳固，不得空架浮搁。拆模间歇时应将松开的部件和模板搬走，防止坠下伤人。2、模板支设、拆除过程中要严格按照设计规定的环节进行，全面检查支撑系统的稳定性。3、拆楼层外边模板时，应有防高空坠落及防止模板向外倒跌的措施。4、拆模后模板或土方上的钉子，应及时拔除或敲平，防止钉子扎脚。5、模板所用的脱模剂在施工现场不得乱扔，以防止影响环境质量。6、模板放置时应满足自稳角规定，两块大模板应采用板面相对三寄存措施。7、施工楼层上不得长时间寄存
8、模板，当模板临时在施工楼层寄存时，必须有可靠的防止倾倒措施，严禁沿外墙周围寄存在外挂架上。8、模板起吊前，应检查吊装用绳索、卡具及每块模板上的吊钩与否完整有效，并应拆除一切临时支撑，检查无误后方可起吊。9、在模板拆装区域周围，应设置围栏，并挂明显的标志牌，严禁非作业人员入内。10、拆模起吊前，应检查对拉螺栓与否拆净，在确无遗漏并保证模板与墙体完全脱离后方可起吊。11、模板安装就位后，要采用防止触电日勺保护措施，施工楼层上的漏电箱必须设漏电保护装置，防止漏电伤人。12、模板拆除后，打扫和涂刷隔离剂时，模板要临时固定好，板面相对停放之间应留出5060cm宽日勺人行通道，模板上方要用拉杆固定。13、
9、大模板停放时，必须满足自稳角的规定，对自稳角局限性的模板，必须此外拉结固定。没有支撑架的大模板应寄存在专用的插放支架上，叠层平放时，叠放高度不应超过2m（10层），底部及层间应加垫木，且上下对齐。14、大模板不得长时间停放在施工楼层上，当大模板在施工楼层上临时周转停放时，必须有可靠的防倾倒保证安全日勺措施。15、大模板运送根据模板日勺长度、重量选择车辆，大模板在运送车辆上的支点、伸出日勺长度及绑扎措施均应保证其不发生变形，不损伤涂层。四、安全隐患及监理工作措施、措施为了更好地防止、杜绝施工作业场所活动设施安全隐患所导致的伤亡事故。本工程设置了安全危险源，并提出了安全监理工作措施，详见下表：安全
10、隐患及其监理措施表序号作业/活动/设施/场所危险源或大般也许导致三事故监理工作措施备注1安全管理对施工组织设计中安全措施日勺管理不符合规定各类事故督促施工单位对危险源制定安全目三和管理方案2未按法规规定建立健全安全生产责任制各类事故督促施工单位建立责任制3未对分部工程实行安全技术交底各类事故督促施工单位进行教育与技术交底4安全检查制度的建立与实行不符合规定各类事故督促施工单位对此危险源制定安全目的和管理方案5安全标志日勺管理不符合规定高处坠落，物体打击等督促施工单位进行教育和培训，进行巡视检查6防护用品的管理不符合规定各类事故进行巡视检查7模板工程施工方案缺乏或不符合规定倒塌，物体打击等督促施
11、工单位编制或修改方案，并组织审查，进行巡视检查8无针对混凝土输送的安全措施机械伤害等规定施工单位针对实际状况提出有关措施9混凝土模板支撑系统不符合规定模板坍塌，物体打击等督促施工单位执行已同意的方案，进行巡视检查10支撑模板日勺立柱的稳定性不符合规定模板坍塌等督促施工单位执行已同意的方案，进行巡视检查11模板寄存无防倾倒措施或寄存不合规定模板坍塌等进行巡视检查12悬空作业未系安全带或系挂不符合规定高处坠落等督促施工单位教育和培训，进行巡视检查13模板工程无验收与交底倒塌，物体打击等督促施工单位教育和培训，进行巡视检查14模板作业2米以上无可靠立足点高处坠落等进行巡视检查15模板拆除区未设置警戒线且无人监护物体打击等督促施工单位执行运行日勺安全控制程序，进行巡视检查16模板拆除前未经拆摸申请同意坍塌，物体打击等督促施工单位执行运行的安全控制程序，督促施工单位进行教育和培训17模板上施工荷载超过规定或堆放不均匀坍塌，物体打击等进行巡视检查
