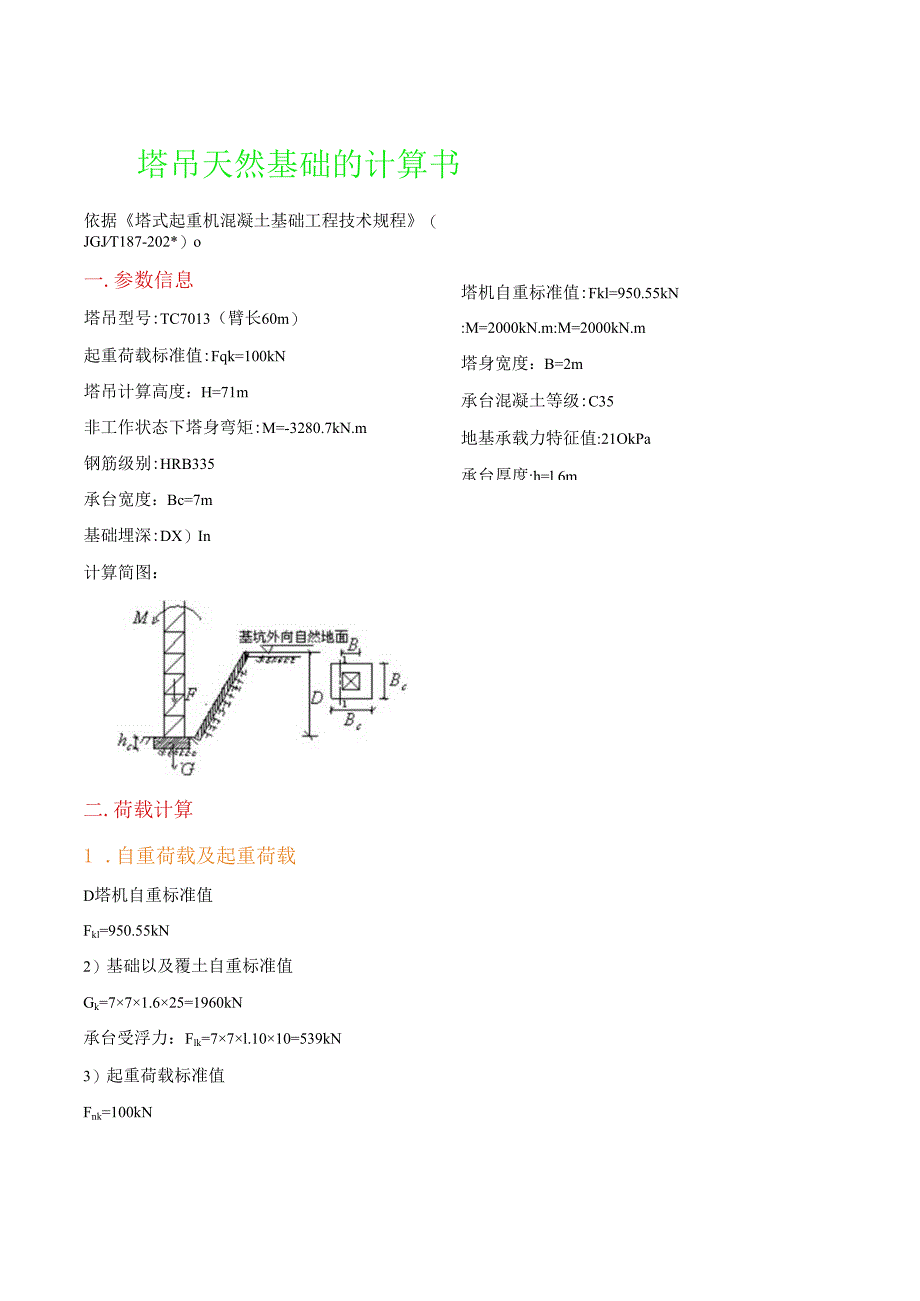

1、塔机自重标准值:Fkl=950.55kN:M=2000kN.m:M=2000kN.m塔身宽度：B=2m承台混凝土等级:C35地基承载力特征值:21OkPa承台厚度:h=l.6m塔吊天然基础的计算书依据塔式起重机混凝土基础工程技术规程（JGJT187-202*）o一.参数信息塔吊型号:TC7013（臂长60m）起重荷载标准值:Fqk=100kN塔吊计算高度：H=71m非工作状态下塔身弯矩:M=-3280.7kN.m钢筋级别:HRB335承台宽度：Bc=7m基础埋深:DX）In计算简图：二.荷载计算1 .自重荷载及起重荷载D塔机自重标准值Fkl=950.55kN2）基础以及覆土自重标准值Gk=77

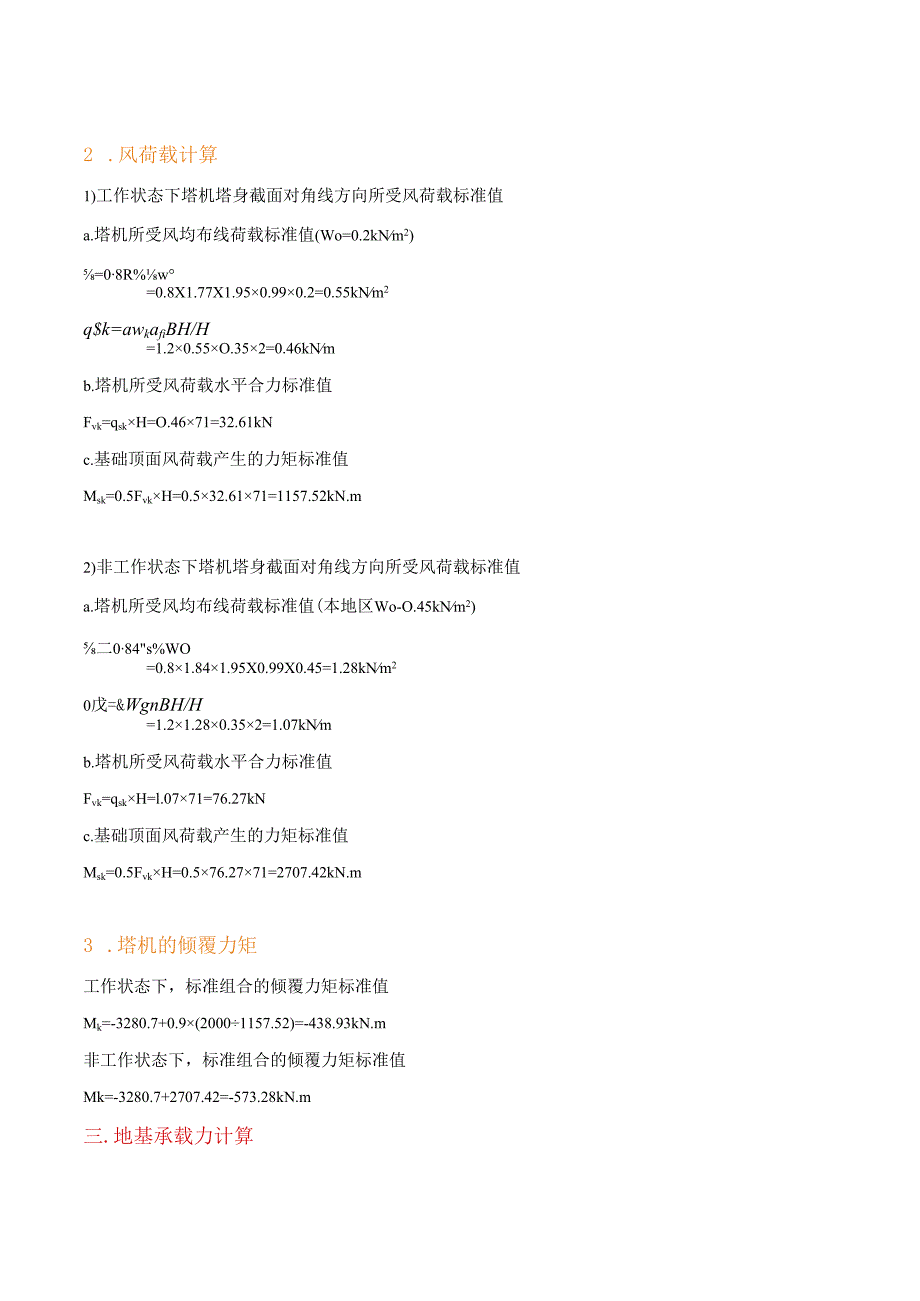

2、1.625=1960kN承台受浮力：Flk=77l.1010=539kN3）起重荷载标准值Fnk=100kN2 .风荷载计算1)工作状态下塔机塔身截面对角线方向所受风荷载标准值a.塔机所受风均布线荷载标准值(Wo=0.2kNm2)=08R%w=0.8X1.77X1.950.990.2=0.55kNm2q$k=awkafiBH/H=1.20.55O.352=0.46kNmb.塔机所受风荷载水平合力标准值Fvk=qskH=O.4671=32.61kNc.基础顶面风荷载产生的力矩标准值Msk=0.5FvkH=0.532.6171=1157.52kN.m2)非工作状态下塔机塔身截面对角线方向所受风荷载
3、标准值a.塔机所受风均布线荷载标准值(本地区Wo-O.45kNm2)二084s%WO=0.81.841.95X0.99X0.45=1.28kNm20戊=&WgnBH/H=1.21.280.352=1.07kNmb.塔机所受风荷载水平合力标准值Fvk=qskH=l.0771=76.27kNc.基础顶面风荷载产生的力矩标准值Msk=0.5FvkH=0.576.2771=2707.42kN.m3 .塔机的倾覆力矩工作状态下，标准组合的倾覆力矩标准值Mk=-3280.7+0.9(20001157.52)=-438.93kN.m非工作状态下，标准组合的倾覆力矩标准值Mk=-3280.7+2707.42=

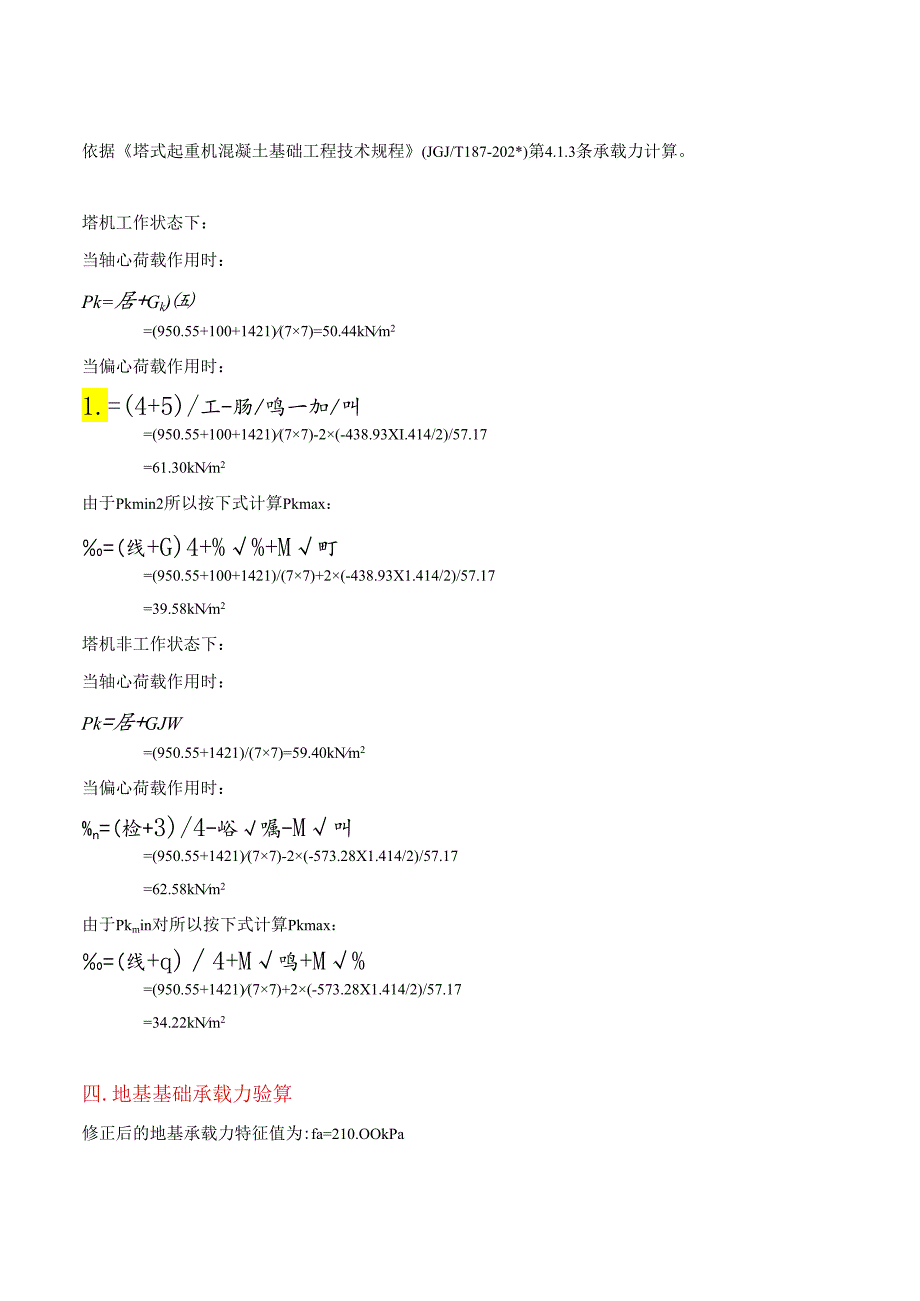

4、-573.28kN.m三.地基承载力计算依据塔式起重机混凝土基础工程技术规程(JGJ/T187-202*)第4.1.3条承载力计算。塔机工作状态下：当轴心荷载作用时：Pk=居+Gk)=(950.55+100+1421)(77)=50.44kNm2当偏心荷载作用时：1.=(4+5)/工-肠/鸣一加/叫=(950.55+100+1421)(77)-2(-438.93XI.414/2)/57.17=61.30kNm2由于Pkmin2所以按下式计算Pkmax：=(线+G)4+%+M町=(950.55+100+1421)/(77)+2(-438.93X1.414/2)/57.17=39.58kNm2塔机
5、非工作状态下：当轴心荷载作用时：Pk=居+GJW=(950.55+1421)/(77)=59.40kNm2当偏心荷载作用时：%n=(检+3)/4-峪嘱-M叫=(950.55+1421)(77)-2(-573.28X1.414/2)/57.17=62.58kNm2由于Pkmin对所以按下式计算Pkmax：=(线+q)4+M鸣+M%=(950.55+1421)(77)+2(-573.28X1.414/2)/57.17=34.22kNm2四.地基基础承载力验算修正后的地基承载力特征值为:fa=210.OOkPa轴心荷载作用：由于faPk=50.44kPa,所以满足要求！偏心荷载作用：由于1.2Xfa
6、2Pknm=39.58kPa,所以满足要求！五.承台配筋计算依据建筑地基基础设计规范GB50007-202*第8.2条。1 .抗弯计算，计算公式如下:跖卡；+仁+产-与)+()，式中a1截面IT至基底边缘的距离，取a1=2.50m；a,截面IT在基底的投影长度，取a,=2.OOmoP截面I-I处的基底反力；B一白F=B1(%工作状点下：P=(7-2.50)X(39.58-61.30)/7+61.30=47.34kNm2;M=2.502(27+2)X(1.3539.58+1.3547.34-2l.351421.0072)+(l.3539.58-1.3547.34)712=287.19kN.m非工
7、作状态下：P=(7-2.50)X(34.22-62.58)/7+62.58=44.35kNm2;M=2.502(27+2)X(1.35X34.22+1.35X44.35-21.35142172)+(1.35X34.22-1.35X44.35)712=166.81kN.m2.配筋面积计算,公式如下：依据混凝土结构设计规范GB50010-202*%=T=-2ai九二1一2Aj=YMy式中1系数，当混凝土强度不超过C50时，a1取为1.0,当混凝土强度等级为C80时,Ql取为0.94,期间按线性内插法确定；fc混凝土抗压强度设计值；h0承台的计算高度。经过计算得：as=287.19106/(1.00
