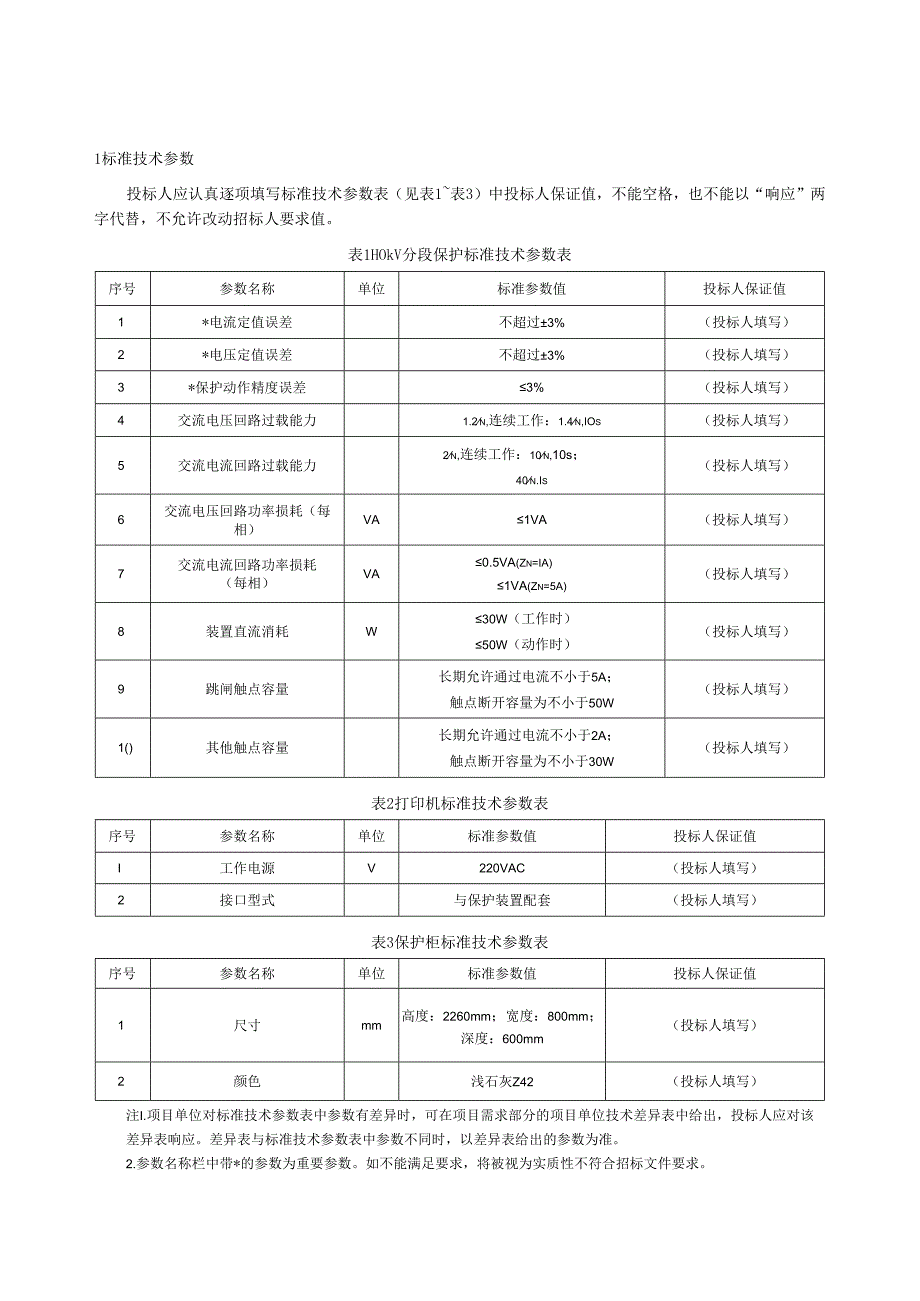

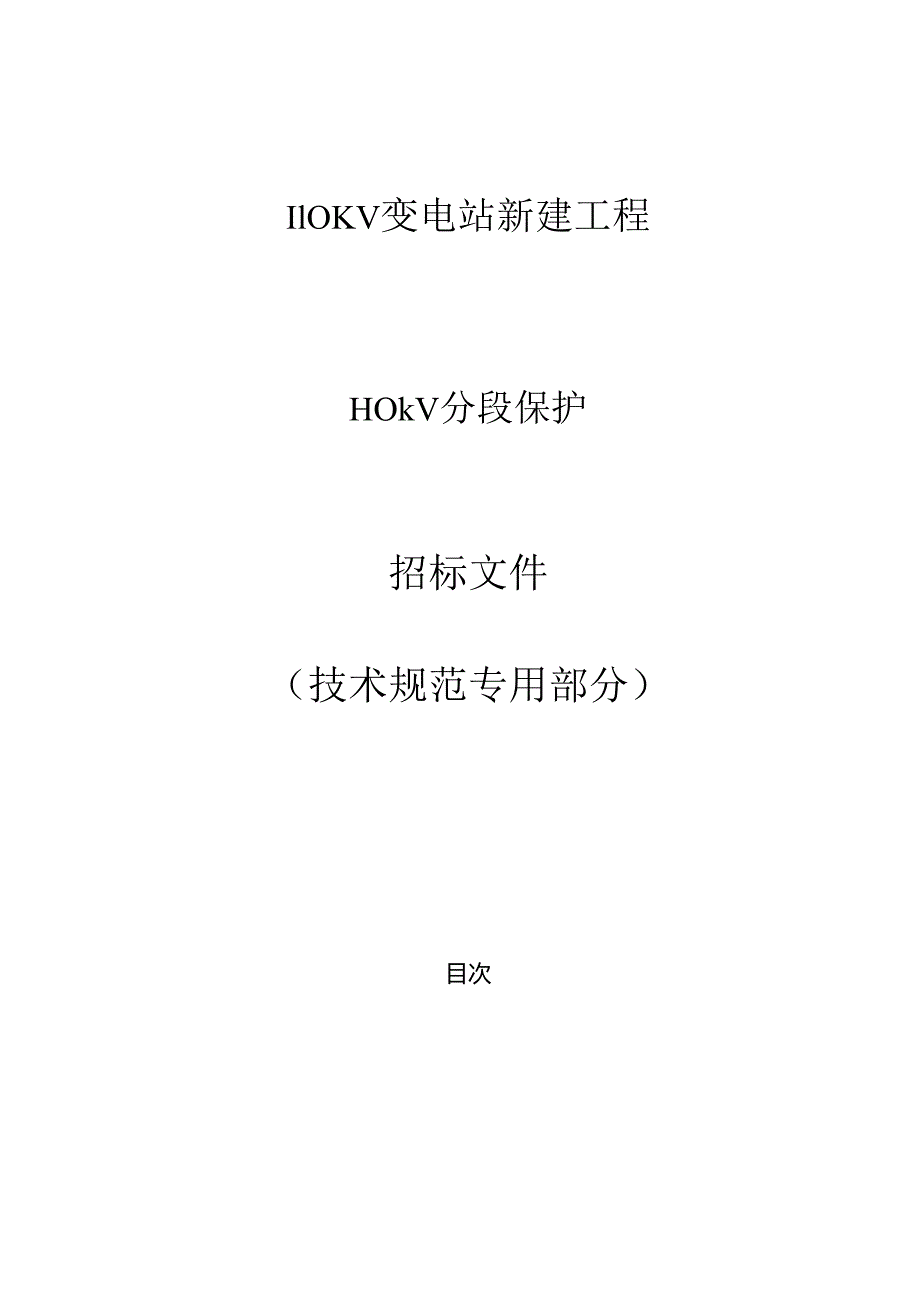

1、IlOKV变电站新建工程HOkV分段保护招标文件（技术规范专用部分）目次1标准技术参数12项目需求部分22.1 货物需求及供货范围一览表22.2 必备的备品备件、专用工具和仪器仪表供货表22.3 图纸资料提交32.4 工程概况错误!未定义书签。2.5 使用条件32.6 项目单位技术差异表42.7 一次、二次及土建接口要求（适用扩建工程）43投标人响应部分43.2销售及运行业绩表43.3 推荐的备品备件、专用工具和仪器仪表供货53.4 最终用户的使用情况证明53.5投标人提供的试验检测报告表53.6投标人提供的鉴定证书表51标准技术参数投标人应认真逐项填写标准技术参数表（见表1表3）中投标人保证
2、值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。表1HOkV分段保护标准技术参数表序号参数名称单位标准参数值投标人保证值1*电流定值误差不超过3%（投标人填写）2*电压定值误差不超过3%（投标人填写）3*保护动作精度误差3%（投标人填写）4交流电压回路过载能力1.2n,连续工作：1.4n,IOs（投标人填写）5交流电流回路过载能力2n,连续工作：10n,10s；40n.Is（投标人填写）6交流电压回路功率损耗（每相）VA1VA（投标人填写）7交流电流回路功率损耗（每相）VA0.5VA(Zn=IA)1VA(Zn=5A)（投标人填写）8装置直流消耗W30W（工作时）50W（动作时）
3、（投标人填写）9跳闸触点容量长期允许通过电流不小于5A；触点断开容量为不小于50W（投标人填写）1()其他触点容量长期允许通过电流不小于2A；触点断开容量为不小于30W（投标人填写）表2打印机标准技术参数表序号参数名称单位标准参数值投标人保证值I工作电源V220VAC（投标人填写）2接口型式与保护装置配套（投标人填写）表3保护柜标准技术参数表序号参数名称单位标准参数值投标人保证值1尺寸mm高度：2260mm；宽度：800mm；深度：600mm（投标人填写）2颜色浅石灰Z42（投标人填写）注I.项目单位对标准技术参数表中参数有差异时，可在项目需求部分的项目单位技术差异表中给出，投标人应对该差异表

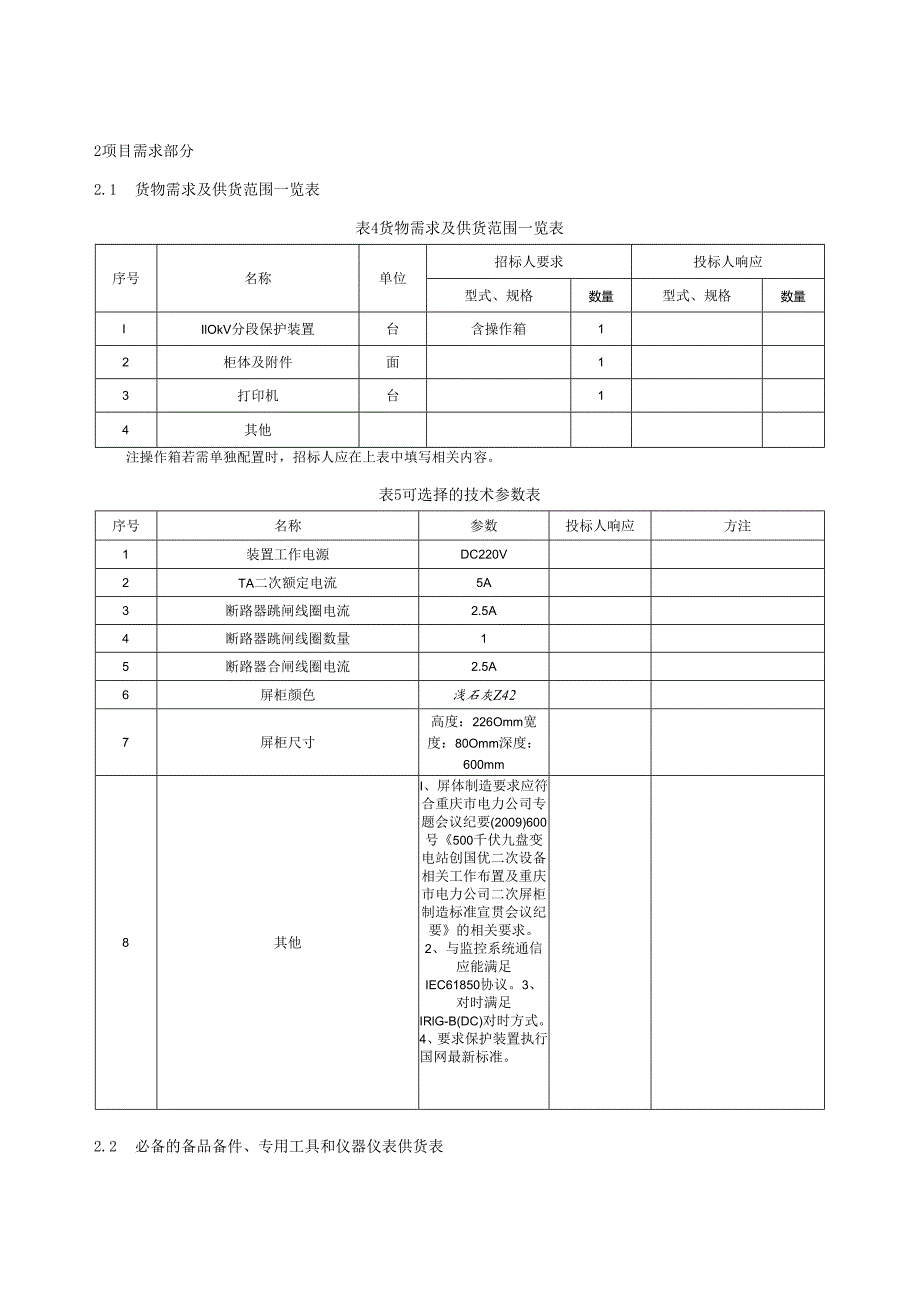

4、响应。差异表与标准技术参数表中参数不同时，以差异表给出的参数为准。2.参数名称栏中带*的参数为重要参数。如不能满足要求，将被视为实质性不符合招标文件要求。2项目需求部分2.1 货物需求及供货范围一览表表4货物需求及供货范围一览表序号名称单位招标人要求投标人响应型式、规格数量型式、规格数量IIlOkV分段保护装置台含操作箱12柜体及附件面13打印机台14其他注操作箱若需单独配置时，招标人应在上表中填写相关内容。表5可选择的技术参数表序号名称参数投标人响应方注1装置工作电源DC220V2TA二次额定电流5A3断路器跳闸线圈电流2.5A4断路器跳闸线圈数量15断路器合闸线圈电流2.5A6屏柜颜色浅石
5、灰Z427屏柜尺寸高度：226Omm宽度：80Omm深度：600mm8其他I、屏体制造要求应符合重庆市电力公司专题会议纪要(2009)600号500千伏九盘变电站创国优二次设备相关工作布置及重庆市电力公司二次屏柜制造标准宣贯会议纪要的相关要求。2、与监控系统通信应能满足IEC61850协议。3、对时满足IRlG-B(DC)对时方式。4、要求保护装置执行国网最新标准。2.2 必备的备品备件、专用工具和仪器仪表供货表表6必备的备品备件、专用工具和仪器仪表供货表序号名称单位招标人要求投标人响应型号和规格数量型号和规格数量1234562.3 图纸资料提交经确认的图纸资料应由卖方提交表7所列单位。表7卖
6、方提交的须经确认的图纸资料及其接收单位提交图纸资料名称接收图纸单位名称、地址、邮编、电话提交份数提交时间认可图、最终图、说明书、出厂试验报告（附电子文档）21）技术协议签订后2周内，供货商应提供认可图纸。2）工程师在收到认可图纸后2周内，应将经确认的1份图纸寄送给供货商。3）供货商收到经确认的图纸2周内提出最终图认可图、最终图、说明书、出厂试验报告（附电子文档）82.4 工程概况2.4.1 项目名称：2023中国联通重庆北部通信枢纽中心IIoKV变电站新建工程2.4.2 项目单位：2.4.3 工程规模：主变压器容量：远期3*63MVA及本期2X63MVA,有载调压变压器，电压等级110/lOk
7、V；IIOkV出线：远期3回，本期2回出线，双母线接线；IOkVM:远期24及本期20回出线，单母线三分段接线；无功补偿：远期34Mvar+38Mvar及本期为2X4MVar+2X8MVarIOkV静止无功发生器SVGo2.4.4 工程地址：中国联通西南数据中心2.4.5 交通、运输：水路、陆路。2.5 使用条件表8使用条件表序号名称单位招标人要求值投标人保证值1电源的频率Hz50（投标人填写）2环境温度日最高温度,C45（投标人填写）日最低温度-5（投标人填写）日最大温差25（投标人填写）3湿度日相对湿度平均值%95（投标人填写）月相对湿度平均值90（投标人填写）4海拔高度m2000（投标人
8、填写）5耐受地震能力水平加速度g0.3g垂直加速度g0.15g6用途组屏/单装置组屏（投标人填写）7安装方式集中/分散集中（投标人填写）注表8中“招标人要求值”为正常使用条件，超出此值时为特殊使用条件，项目单位可根据工程实际使用条件进行修改。2.6 项目单位技术差异表项目单位原则上不能改动通用部分条款及专用部分固化的参数。根据工程使用条件，当污秽等级、海拔高度等与标准技术参数表有差异或对通用部分条款有差异时，应逐项在“表9项目单位技术差异表”中列出，并以差异表给出的参数为准。投标人应对表9的技术参数进行确认。表9项目单位技术差异表序号项目标准参数值项目单位饕求值投标人保证值12序号项目变更条款
9、页码、款号原表达变更后表达122.7 一次、二次及土建接口要求（适用扩建工程）3投标人响应部分投标人需填写专用部分的第1部分和第2部分的相应表格。标准技术参数表和项目单位技术差异表中要求值不同时，以项目单位技术差异表为准。投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。3.2 销售及运行业绩表表11销售及运行业绩表序号产品型号运行单位投运数量投运时间联系人及电话备注序号产品型号运行单位投运数量投运时间联系人及电话备注3.3推荐的备品备件、专用工具和仪器仪表供货表12推荐的备品备件、专用工具和仪器仪表供货表序号名称型号和规格单位数量1234563.4 最终用户的使用情况证明3.5 投标人提供的试验检测报告表表13投标人提供的试验检测报告表序号产品型号名称试验报告类别和内容依据标准试验时间试验单位3.6投标人提供的鉴定证书表表14投标人提供的鉴定证书表序号鉴定产品型号名称组织鉴定单位依据标准鉴定时间
