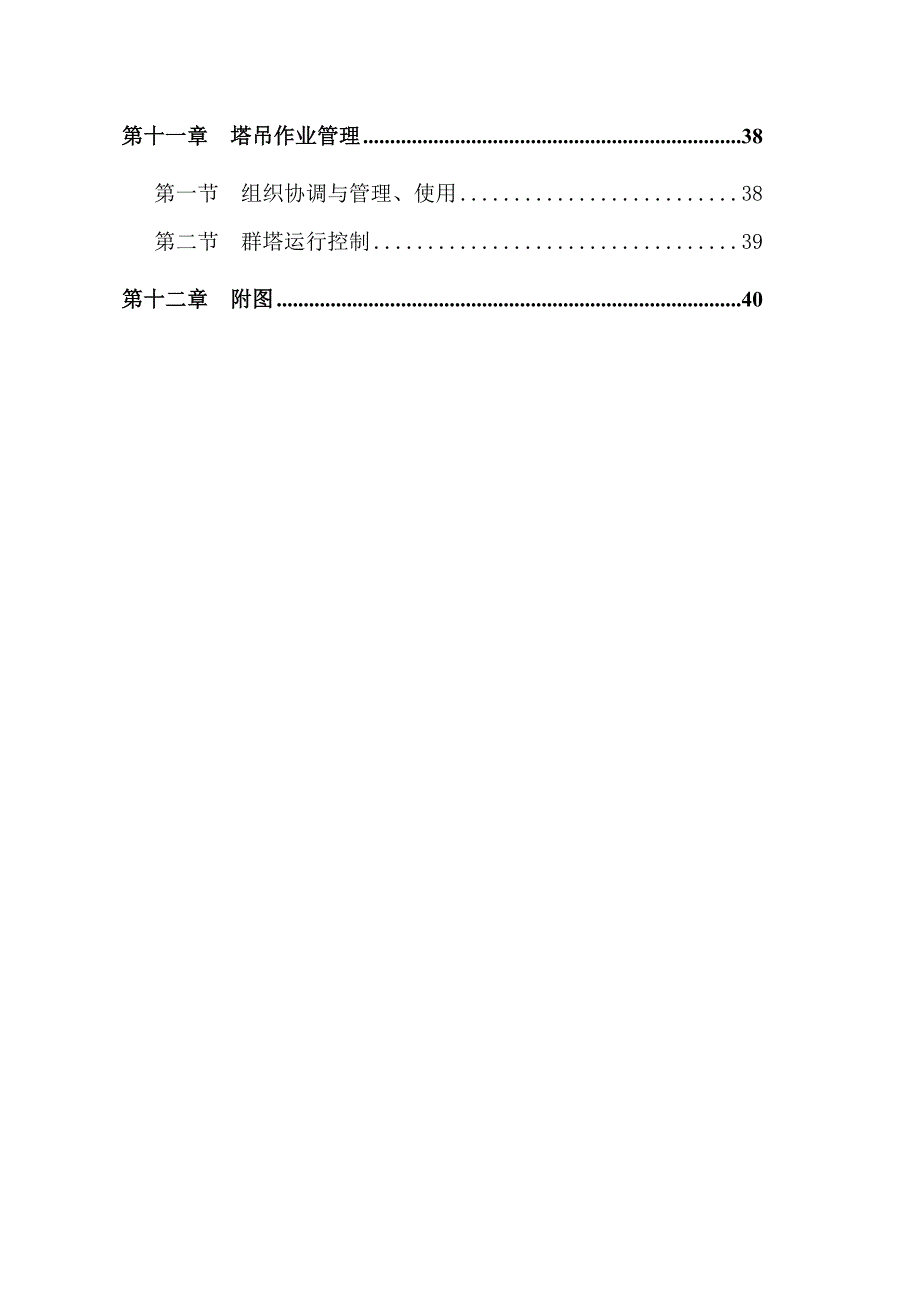

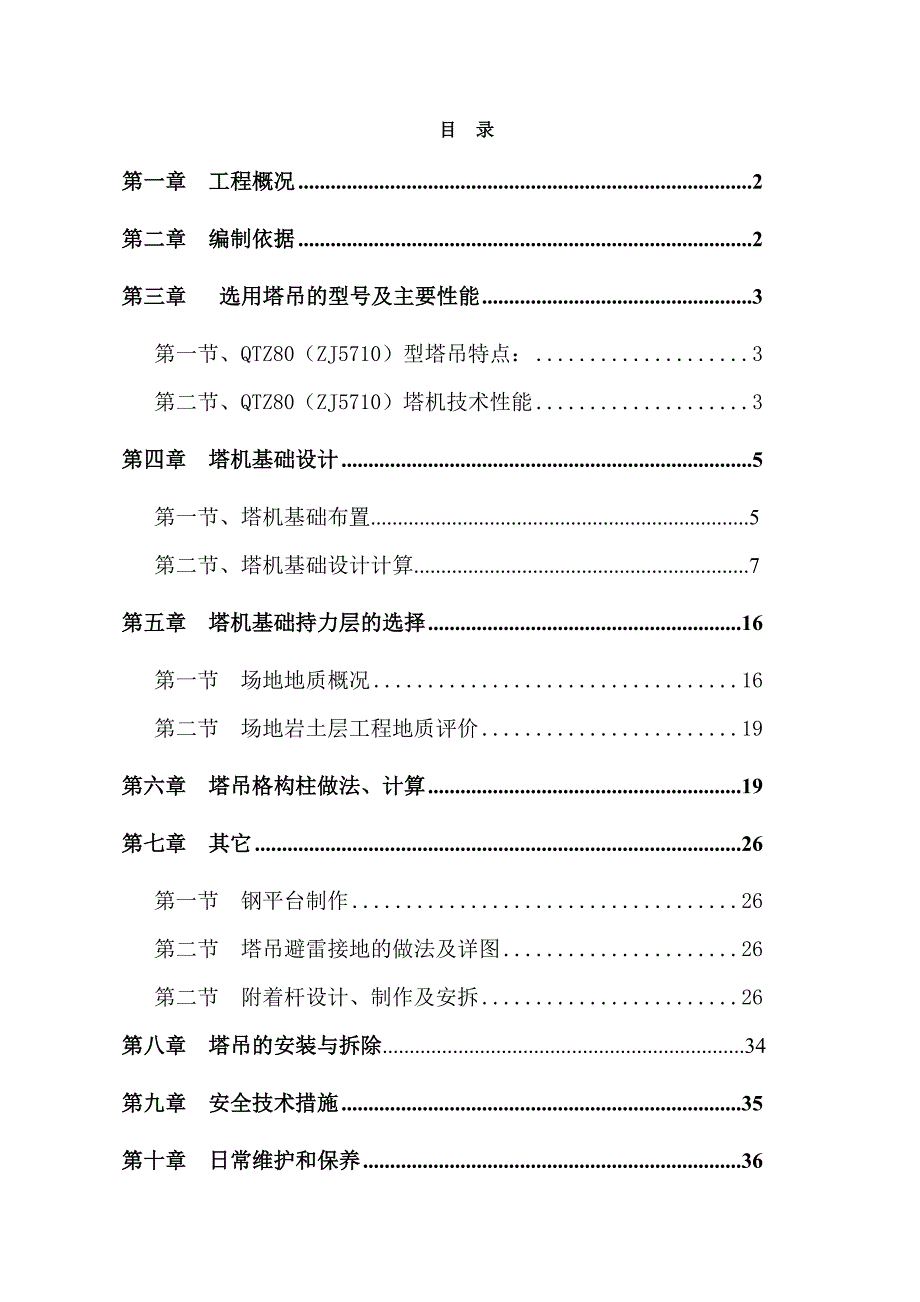

1、目 录第一章 工程概况2第二章 编制依据2第三章 选用塔吊的型号及主要性能3第一节、QTZ80（ZJ5710）型塔吊特点：3第二节、QTZ80（ZJ5710）塔机技术性能3第四章 塔机基础设计5第一节、塔机基础布置.5第二节、塔机基础设计计算.7第五章 塔机基础持力层的选择16第一节 场地地质概况16第二节 场地岩土层工程地质评价19第六章 塔吊格构柱做法、计算19第七章 其它26第一节 钢平台制作26第二节 塔吊避雷接地的做法及详图26第二节 附着杆设计、制作及安拆26第八章 塔吊的安装与拆除.34第九章 安全技术措施35第十章 日常维护和保养36第十一章 塔吊作业管理38第一节 组织协调与

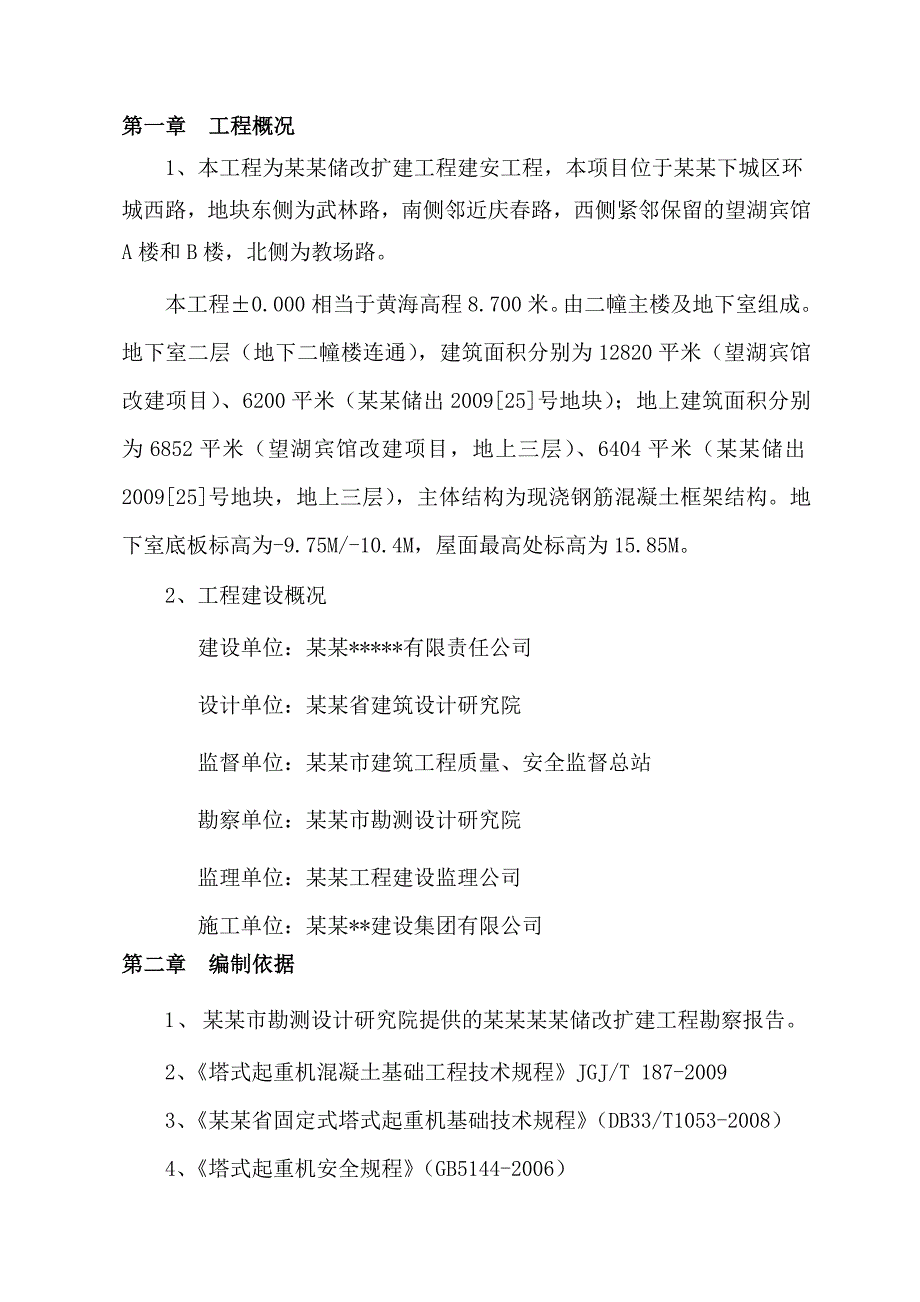

2、管理、使用38第二节 群塔运行控制39第十二章 附图40第一章 工程概况1、本工程为某某储改扩建工程建安工程，本项目位于某某下城区环城西路，地块东侧为武林路，南侧邻近庆春路，西侧紧邻保留的望湖宾馆A楼和B楼，北侧为教场路。本工程0.000相当于黄海高程8.700米。由二幢主楼及地下室组成。地下室二层（地下二幢楼连通），建筑面积分别为12820平米（望湖宾馆改建项目）、6200平米（某某储出200925号地块）；地上建筑面积分别为6852平米（望湖宾馆改建项目，地上三层）、6404平米（某某储出200925号地块，地上三层），主体结构为现浇钢筋混凝土框架结构。地下室底板标高为-9.75M/-10
3、.4M，屋面最高处标高为15.85M。2、工程建设概况建设单位：某某*有限责任公司设计单位：某某省建筑设计研究院监督单位：某某市建筑工程质量、安全监督总站勘察单位：某某市勘测设计研究院监理单位：某某工程建设监理公司施工单位：某某*建设集团有限公司第二章 编制依据1、某某市勘测设计研究院提供的某某某某储改扩建工程勘察报告。2、塔式起重机混凝土基础工程技术规程JGJ/T 187-20093、某某省固定式塔式起重机基础技术规程（DB33/T1053-2008）4、塔式起重机安全规程（GB5144-2006）5、建筑施工塔式起重机安装、使用、拆卸安全技术规程（JGJ196-2011）6、起重吊运指挥信
4、号(GB5082-85）7、建筑机械使用安全技术规程（JGJ 33-2001）（J119-2001）8、建筑施工安全检查标准（JGJ59-2011）9、建筑桩基技术规范（JGJ94-2008）10、建筑地基基础设计规范（GB50007-2011）11、混凝土结构设计规范（GB50010-2010）12、混凝土结构工程施工及验收规范GB50204-200213、钢结构设计规范(GB50017-2003)14、钢筋焊接与验收规程JGJ18-200315、某某市建设工程质量安全监督总站2010（33）文件、2012（13）文件16、本工程施工组织设计17、建设部塔式起重机拆装管理暂行规定18、某某省
5、建设工程塔式起重机安装拆卸管理暂行规定19、某某建机集团QTZ80（ZJ5710）自升塔式起重机使用说明书第三章、选用塔吊型号及主要性能本工程选用二台塔吊均为某某省建机集团生产的QTZ80（ZJ5710）第一节、QTZ80（ZJ5710）型塔吊特点：QTZ80（ZJ5710）型塔吊，QTZ80塔式起重机为水平臂架、小车变幅、上回转自升式多用途塔机，采用臂长57米。最大起重量为6吨，该机的主要特点为： （1）上部采用液压顶升来实现增加或减少塔身标准节，使塔机能随着建筑物高度变化而升高或降低，同时塔机的起重能力不因塔机的升高而降低。（2）起重机构采用远级比的三速电机驱动，液力推杆制动器和ZQ型减速
6、箱，能实现重载低速，轻载高速。最高速度可达80m/min。小车牵引机构牵引小车在水平臂上变幅，具有良好的安装就位性能；回转机构采用行星减速机，配置液力偶合器。采用先进的变频调速方案，承载能力高，制动平稳，工作可靠。（3）通过更换或增减一些部件及辅助装置，塔吊可以获得固定、附着于建筑物两种工作方式，已满足不同的使用要求，附着式的最大起升高度可达121.5米。附着式塔机的附着装置可直接安装在建筑物上或建筑物附近的混凝土基础上。第二节、 QTZ80（ZJ5710）某某省建设机械集团有限公司塔机技术性能塔机工作级别A4塔机利用等级U4塔机载荷状态Q2机构工作级别起升机构M5回转机构M4牵引机构M3起升
7、高度m倍率独立式附着式a=240.5121.5a=440.560最大起重量t6工作幅度m最小幅度2.5最大幅度57起升机构倍率24起重量t1.533366速度m/min80408.540204.3电机功率KW24/24/5.4回转机构回转速度r/min0.6电机功率KW22.2牵引机构牵引速度m/min40/20电机功率KW3.3/2.2顶升机构顶升速度m/min0.6电机功率KW5.5工作压力MPa20总功率KW31.7（不含顶升机构电机）平衡重重量起重臂长m575552504745重量t13.3212.5212.311.511.0210.22整机自重t独立式32.5232.3132.143
8、1.9631.7831.6附着式68.1467.9367.7667.5867.467.23工作温度C-2050C设计风压Pa顶升工况工作状况非工作状况最高处100最高处250020m80020100m1100大于100m1300说明：安装附着架前，塔机最大工作高度40m,超过此高度必须安装附着架。塔机固定在基础上，在塔机未采用附着装置前，对基础产生的载荷值。在这种情况下，基础所受的载荷最大。Fv-基础所受到的垂直载荷KNFh-基础所受到的水平载荷KNM1,M2-基础所受到的倾翻力矩KN.MMk-基础所受的扭矩KN.M工况Fv（KN）Fh（KN）M1（KN.m）M2（KN.m）Mk（KN.m）非
9、工作44971166800工作509311039499270上面表为独立高度（40.5m）塔机固定在混凝土基础上，塔身未采用附着装置，塔机工作状况以及非工作状况受到的垂直载荷，基础受到的载荷值。塔机附着到最大高度121.5m，特殊要求可加至160m，工作工况时基础上平面以上的垂直载荷为785KN（每节标准节和螺栓重8KN，共需再增加27节标准节重量，以及四套附着装置60KN和吊重60KN）；回转扭矩270 KN.m。第四章、塔机基础设计一、塔吊基础布置：本工程布置二台塔吊，靠北面的为1号塔吊，靠南面的为2号塔吊。详见塔吊平面布置图。1、1号塔吊布置于基坑外，基础采用桩承台形式，基础为5M5M1
10、.25M，基础顶面标高为-1.8M。基础桩采用4根直径600的钻孔灌注桩，桩间距为3.0米，有效桩长为35M。基础砼采用C35商品砼浇筑。配筋等严格按图施工。基础详图附后。1号塔吊采用基础砼预埋地下节的安装型式。2、2号塔吊布置于南面的地下室内，采用桩上格构柱组合式基础，基础桩为4根直径800的钻孔灌注桩，格构柱上设置钢平台，钢平台顶面标高为-1.0M。 2#塔吊采用逆作法方法利用塔吊下钢结构柱传递塔式起重机的各种荷载至砼基础最后到桩基础， 塔吊四桩承台基础平面尺寸3.23.2m，基础承台厚0.6m，砼采用C35。桩基础采用800钻孔灌注桩，桩间距：14701470mm，桩基钢筋统长：12根2
11、0二级钢，箍筋：8200mm螺旋箍,加密区为（100mm），灌注桩桩顶标高-11.25m，地下室底板面标高为-10.40m,底板承台与地下室部分用格构式型钢立柱,立柱伸入灌注桩3米.钢格构柱主肢采用角钢L16016014mm，规格460460，覆缀板：35025010mm，间距：500mm。格构柱切割水平后，焊接65065040mm大钢板一块，大钢板与格构柱主肢角钢之间焊接加强筋板t10mm，按塔吊机标准节紧固螺栓孔位置割出螺栓孔，大钢板下焊套。本工程2#塔吊处于地下室内，穿地下室楼板处采取楼板混凝土后浇方式留出预留洞口，并在该部位楼板钢筋按照设计及施工规范洞口加强筋要求布置洞口加强钢筋，待塔
12、机拆除后再封闭洞口，为减小此位置楼板的施工荷载，禁止在洞口周围3m范围内堆放施工材料，并且该部位支模架待塔机拆除洞口封闭后再拆除。本工程塔吊基础设计参数详见下表：塔吊编号1#2#塔吊型号QTZ80（ZJ5710）QTZ80（ZJ5710）生产厂商某某省建设机械集团有限公司某某省建设机械集团有限公司桩径/有效桩长m600/35m800/27.25m桩顶标高-3.0m-11.7m承台尺寸5m5m1.25m3.2m3.2m0.6m承台底标高m-3.05M-11.75m承台面标高m-1.8M-11.15m承台配筋20183双层双向20183双层双向钢平台标高m/-1.0m塔吊安装高度m34m51.4m
13、格构柱/L160*160*14格构柱长度/13.75米（伸入桩内3米）格构柱顶标高/-1.00m钢筋笼长度全桩长全桩长钢筋笼配筋12201220钢筋笼箍筋8200mm8200mm（加密区100mm）相对应的孔号Z6BZ12注：安装高度是指吊臂的安装高度（从建筑物地下室底板面开始计算）二、塔吊基础的设计计算1#塔吊桩基础的计算书1、参数信息 塔吊型号: QTZ80 自重(包括压重):F1=449.00kN 最大起重荷载: F2=60.00kN 塔吊倾覆力距: M=1668kN.m 塔吊起重高度: H=34.00m 塔身宽度: B=1.6m 桩混凝土等级: C30 承台混凝土等级:C35 保护层厚度: 50mm 矩形承台边长: Bc=5.00m 承台厚度: Hc=1.25m 承台箍筋间距: S=1.15m 承台钢筋级别: 级 承
