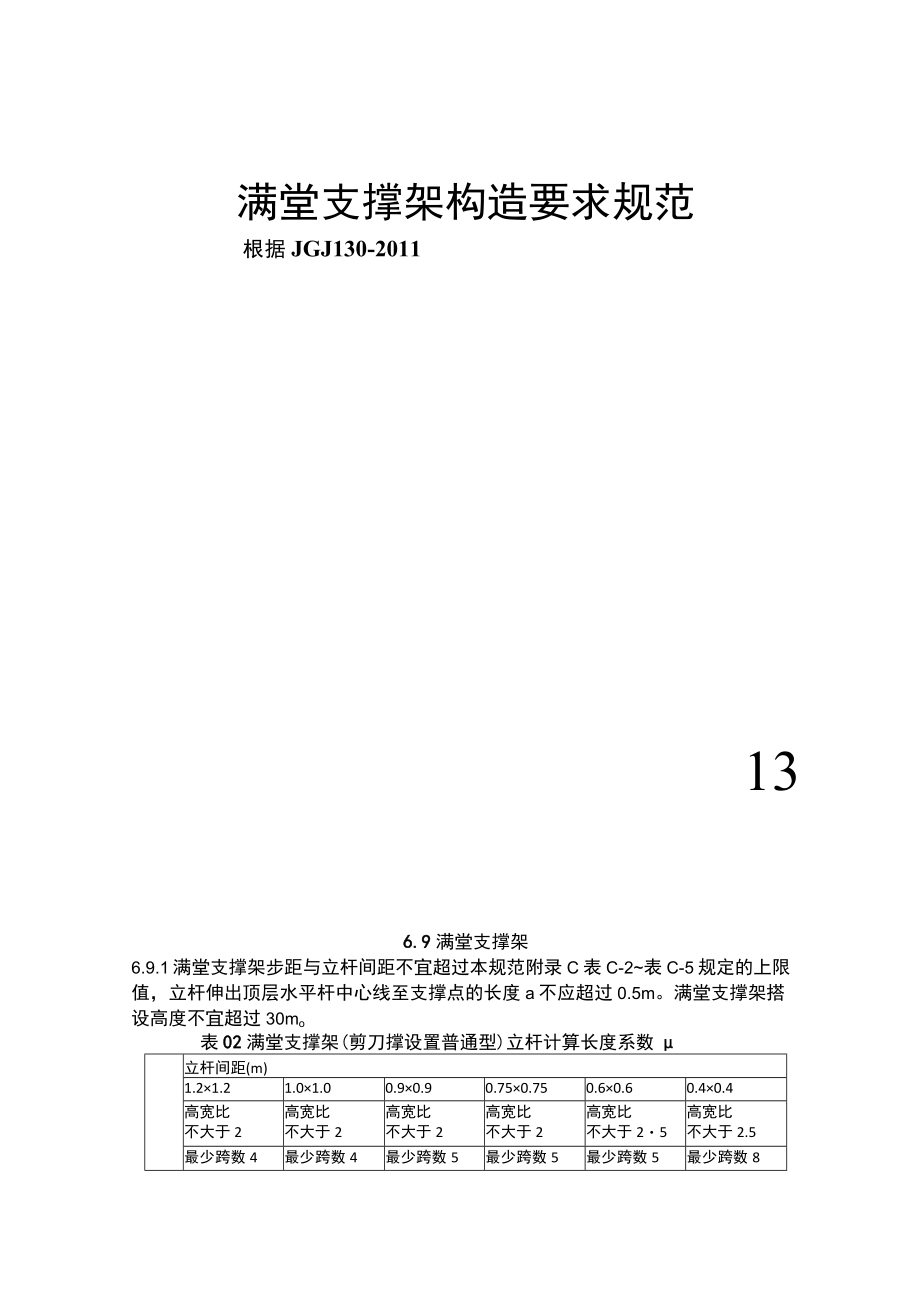

1、满堂支撑架构造要求规范根据JGJ130-2011136.9满堂支撑架6.9.1满堂支撑架步距与立杆间距不宜超过本规范附录C表C-2表C-5规定的上限值，立杆伸出顶层水平杆中心线至支撑点的长度a不应超过0.5m。满堂支撑架搭设高度不宜超过30mo表02满堂支撑架(剪刀撑设置普通型)立杆计算长度系数立杆间距(m)1.21.21.01.00.90.90.750.750.60.60.40.4高宽比不大于2高宽比不大于2高宽比不大于2高宽比不大于2高宽比不大于25高宽比不大于2.5最少跨数4最少跨数4最少跨数5最少跨数5最少跨数5最少跨数8a=0.5(m)a=0.2(m)a=0.5(m)a=0.2(m)

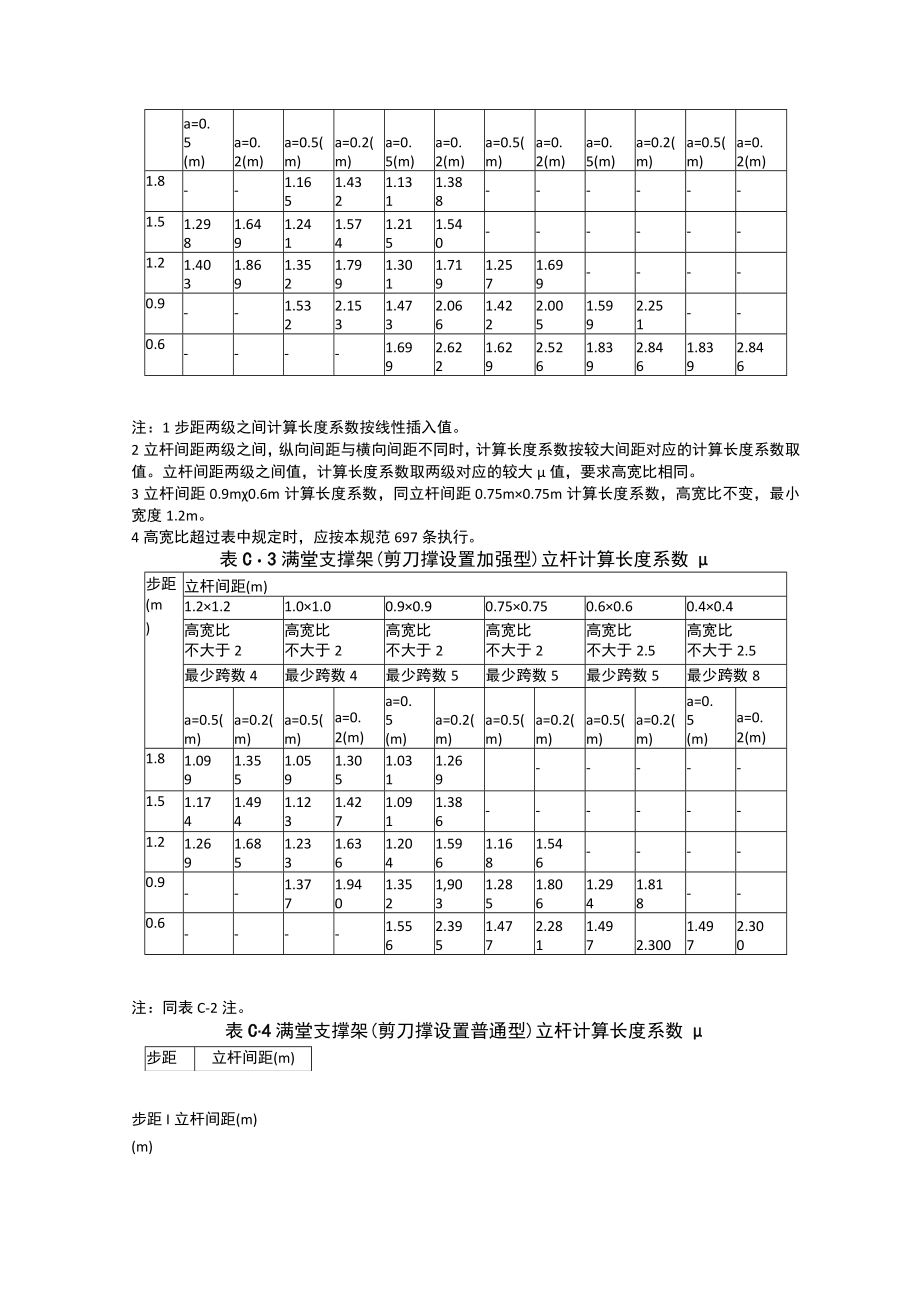

2、a=0.5(m)a=0.2(m)a=0.5(m)a=0.2(m)a=0.5(m)a=0.2(m)a=0.5(m)a=0.2(m)1.8-1.1651.4321.1311.388-1.51.2981.6491.2411.5741.2151.540-1.21.4031.8691.3521.7991.3011.7191.2571.699-0.9-1.5322.1531.4732.0661.4222.0051.5992.251-0.6-1.6992.6221.6292.5261.8392.8461.8392.846注：1步距两级之间计算长度系数按线性插入值。2立杆间距两级之间，纵向间距与横向间距不同时
3、，计算长度系数按较大间距对应的计算长度系数取值。立杆间距两级之间值，计算长度系数取两级对应的较大值，要求高宽比相同。3立杆间距0.9m0.6m计算长度系数，同立杆间距0.75m0.75m计算长度系数，高宽比不变，最小宽度1.2m。4高宽比超过表中规定时，应按本规范697条执行。表C3满堂支撑架(剪刀撑设置加强型)立杆计算长度系数步距(m)立杆间距(m)1.21.21.01.00.90.90.750.750.60.60.40.4高宽比不大于2高宽比不大于2高宽比不大于2高宽比不大于2高宽比不大于2.5高宽比不大于2.5最少跨数4最少跨数4最少跨数5最少跨数5最少跨数5最少跨数8a=0.5(m)a
4、=0.2(m)a=0.5(m)a=0.2(m)a=0.5(m)a=0.2(m)a=0.5(m)a=0.2(m)a=0.5(m)a=0.2(m)a=0.5(m)a=0.2(m)1.81.0991.3551.0591.3051.0311.269-1.51.1741.4941.1231.4271.0911.386-1.21.2691.6851.2331.6361.2041.5961.1681.546-0.9-1.3771.9401.3521,9031.2851.8061.2941.818-0.6-1.5562.3951.4772.2811.4972.3001.4972.300注：同表C-2注。表C4
5、满堂支撑架(剪刀撑设置普通型)立杆计算长度系数步距立杆间距(m)步距I立杆间距(m)(m)1.21.21.01.00.90.90.750.750.60.60.40.4高宽比不大于2高宽比不大于2高宽比不大于2高宽比不大于2高宽比不大于2.5高宽比不大于2.5最少跨数4最少跨数4最少跨数5最少跨数5最少跨数5最少跨数81.81.7501.6971.52.0891.9931.9511.22.49223992.2922.2250.93.1092.9852.8963.2510.64.3714.2114.7444.744注：同表C-2注。表G5满堂支撑架(剪刀撑设置加强型)立杆计算长度系数步距(m)立杆
6、间距(m)1.21.21.01.00.90.90.750.750.60.60.40.4高宽比不大于2高宽比不大于2高宽比不大于2高宽比不大于2高宽比不大于25高宽比不大于2.5最少跨数4最少跨数4最少跨数5最少跨数5最少跨数5最少跨数81.81.6561.5951.5511.51.8931.8081.7551.22.2472.1812.1282.0620.92.8022.7492.6082.6260.63.9913.8063.8333.8336.9.26.8.3满堂支撑架立杆的构造应符合：每根立杆底部应设置底座或垫板。6.3.1满堂支撑架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距
7、底座上皮不大于200mm处的立杆上。横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。63.2满堂支撑架立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于Imo靠边坡上方的立杆轴线到边坡的距离不应小于50Omm(图6.3.3)o6.3.3图6.3.3纵、横向扫地杆构造1横向扫地杆；2纵向扫地杆立杆接长接头必须采用对接扣件连接。立杆对接扣件布置应符合：当立杆采用对接接长时，立杆的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3o6
8、.3.6第1款水平杆的连接应符合：6.2.1第2款D两根相邻纵向水平杆的接头不应设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不应大于纵距的1/3（图621-1）；2）搭接长度不应小于1m,应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于IoOmm；水平杆长度不宜小于3跨。一I二F-F?rU-L（a）接头不在同步内（立面）；（b）接头不在同跨内（平面）图6.2.1-1纵向水平杆对接接头布置1一立杆；2纵向水平杆；3横向水平杆6.9.3满堂支撑架应根据架体的类型设置剪刀撑，并应符合下列规定：1普通
9、型：D在架体外侧周边及内部纵、横向每5m8m,应由底至顶设置连续竖向剪刀撑，剪刀撑宽度应为5m8m（图6.9.31）。2）在竖向剪刀撑顶部交点平面应设置连续水平剪刀撑。当支撑高度超过8m.或施工总荷载大于15kNm,或集中线荷载大于20kNm的支撑架，扫地杆的设置层应设置水平剪刀撑。水平剪刀撑至架体底平面距离与水平剪刀撑间距不宜超过8m（图6.9.3-1）。2加强型：1）当立杆纵、横间距为O9mO.9mL2ml.2m时，在架体外侧周边及内部纵、横向每4跨（且不大于5m）,应由底至顶设置连续竖向剪刀撑，剪刀撑宽度应为4跨。2）当立杆纵、横间距为0.6m0.6m0.9m.9m（含0.6m0.6m,
10、0.9m0.9m）时，在架体外侧周边及内部纵、横向每5跨（且不小于3m）,应由底至顶设置连续竖向剪刀撑，剪刀撑宽度应为5跨。3）当立杆纵、横间距为0.4m0.4m0.6m.6m（0.4m0.4m）时，在架体外侧周边及内部纵、横向每3m3.2m应由底至顶设置连续竖向剪刀撑，剪刀撑宽度应为3m3.2m。4）在竖向剪刀撑顶部交点平面应设置水平剪刀撑。扫地杆的设置层水平剪刀撑的设置应符合6.9.3条第1款第2项的规定，水平剪刀撑至架体底平面距离与水平剪刀撑间距不宜超过6m,剪刀撑宽度应为3m5m（图6.93-2）。一ID，IF一，?,1.一J-L6.9.4竖向剪刀撑斜杆与地面的倾角应为45。60。，水
11、平剪刀撑与支架纵（或横）向夹角应为45。60。，剪刀撑斜杆的接长应符合：当剪刀撑斜杆采用对接接长时，斜杆的对接扣件应交错布置，两根相邻斜杆的接头不应设置在同步内,同步内隔一根斜杆的两个相隔接头在高度方向错开的跨度不宜小于500mm；各接头中心到主节点的距离不宜大于步距的1/3；当斜杆采用搭接接长时，搭接长度不应小于1m,并应采用不少于2个旋转扣件固定。端部扣件盖板的边缘至杆端距离不应小于IOOmmo6.9.5 剪刀撑应用旋转扣件固定在与之相交的水平杆或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm。6.9.6 满堂支撑架的可调底座、可调托撑螺杆伸出长度不宜超过300mm,插入立杆内的长
12、度不得小于150mmo6.9.7 当满堂支撑架高宽比不满足本规范附录C表C-2表C-5的规定（高宽比大于2或2.5）时，满堂支撑架应在支架四周和中部与结构柱进行刚性连接,连墙件水平间距应为6m9m,竖向间距应为2m3m在无结构柱部位应采取预埋钢管等措施与建筑结构进行刚性连接，在有空间部位，满堂支撑架宜超出顶部加载区投影范围向外延伸布置（2-3）跨。支撑架高宽比不应大于3。条文说明6.9满堂支撑架6.9.1 满堂支撑架步距不宜超过L8m,立杆间距不宜超过1.21.2mo6.9.2 6.9.5满堂支撑架整体稳定试验证明，增加竖向、水平剪刀撑，可增加架体刚度，提高脚手架承载力。在竖向剪刀撑顶部交点平
