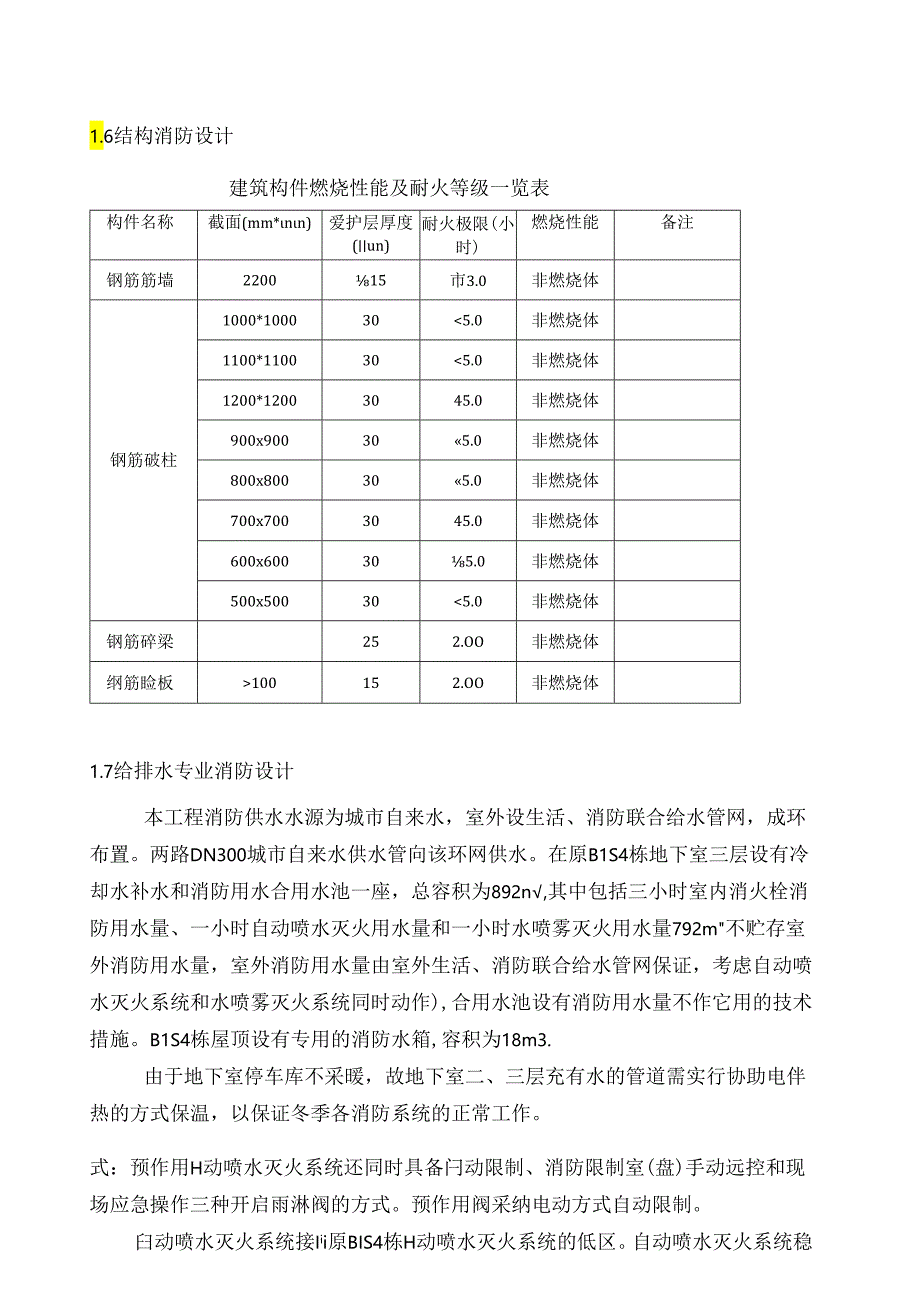

1、1.6结构消防设计建筑构件燃烧性能及耐火等级一览表构件名称截面(mm*nn)爱护层厚度(un)耐火极限(小时)燃烧性能备注钢筋筋墙220015市3.0非燃烧体钢筋破柱1000*1000305.0非燃烧体1100*1100305.0非燃烧体1200*12003045.0非燃烧体900x900305.0非燃烧体800x800305.0非燃烧体700x7003045.0非燃烧体600x600305.0非燃烧体500x50030100152.OO非燃烧体1.7给排水专业消防设计本工程消防供水水源为城市自来水，室外设生活、消防联合给水管网，成环布置。两路DN300城市自来水供水管向该环网供水。在原B1S
2、4栋地下室三层设有冷却水补水和消防用水合用水池一座，总容积为892n,其中包括三小时室内消火栓消防用水量、一小时自动喷水灭火用水量和一小时水喷雾灭火用水量792m不贮存室外消防用水量，室外消防用水量由室外生活、消防联合给水管网保证，考虑自动喷水灭火系统和水喷雾灭火系统同时动作),合用水池设有消防用水量不作它用的技术措施。B1S4栋屋顶设有专用的消防水箱,容积为18m3.由于地下室停车库不采暖，故地下室二、三层充有水的管道需实行协助电伴热的方式保温，以保证冬季各消防系统的正常工作。式：预作用H动喷水灭火系统还同时具备闩动限制、消防限制室(盘)手动远控和现场应急操作三种开启雨淋阀的方式。预作用阀采

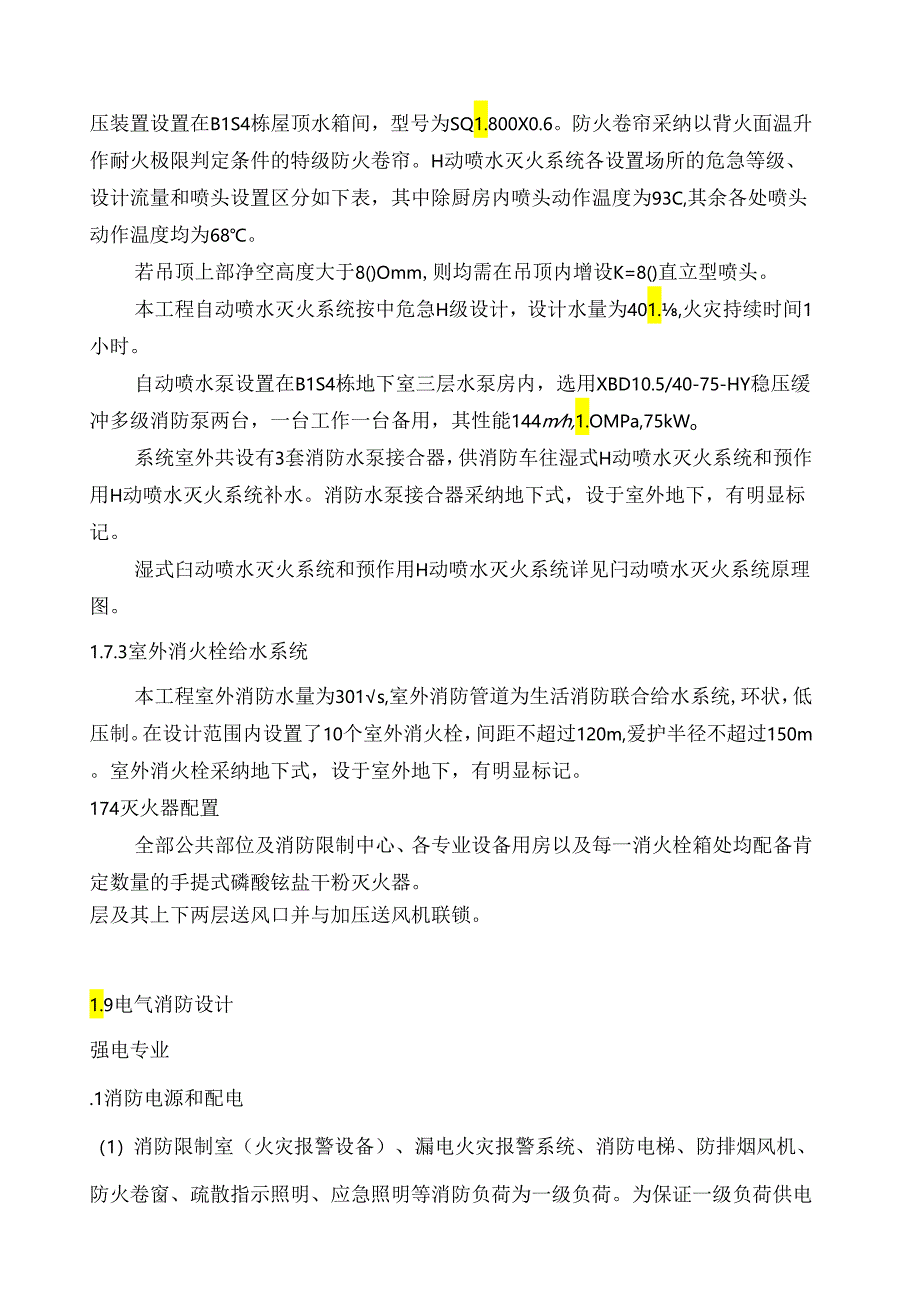

3、纳电动方式自动限制。臼动喷水灭火系统接Iii原BIS4栋H动喷水灭火系统的低区。自动喷水灭火系统稳压装置设置在B1S4栋屋顶水箱间，型号为SQ1.800X0.6。防火卷帘采纳以背火面温升作耐火极限判定条件的特级防火卷帘。H动喷水灭火系统各设置场所的危急等级、设计流量和喷头设置区分如下表，其中除厨房内喷头动作温度为93C,其余各处喷头动作温度均为68。若吊顶上部净空高度大于8()Omm,则均需在吊顶内增设K=8()直立型喷头。本工程自动喷水灭火系统按中危急H级设计，设计水量为401.,火灾持续时间1小时。自动喷水泵设置在B1S4栋地下室三层水泵房内，选用XBD10.5/40-75-HY稳压缓冲多
4、级消防泵两台，一台工作一台备用，其性能144mh,1.OMPa,75kWo系统室外共设有3套消防水泵接合器，供消防车往湿式H动喷水灭火系统和预作用H动喷水灭火系统补水。消防水泵接合器采纳地下式，设于室外地下，有明显标记。湿式臼动喷水灭火系统和预作用H动喷水灭火系统详见闩动喷水灭火系统原理图。1.7.3室外消火栓给水系统本工程室外消防水量为301s,室外消防管道为生活消防联合给水系统,环状，低压制。在设计范围内设置了10个室外消火栓，间距不超过120m,爱护半径不超过150m。室外消火栓采纳地下式，设于室外地下，有明显标记。174灭火器配置全部公共部位及消防限制中心、各专业设备用房以及每一消火栓
5、箱处均配备肯定数量的手提式磷酸铉盐干粉灭火器。层及其上下两层送风口并与加压送风机联锁。1.9电气消防设计强电专业.1消防电源和配电（1）消防限制室（火灾报警设备）、漏电火灾报警系统、消防电梯、防排烟风机、防火卷窗、疏散指示照明、应急照明等消防负荷为一级负荷。为保证一级负荷供电的牢靠性，本工程从市政电网取得两路相互独立的IokV电源。（2）消防限制室、消防电梯、防排烟风机、消防水泵及应急照明等消防设备采纳双电源双回路配电并在靠近用电设备的最末一级配电箱处设置自动切换装置。（3）消防用电设备的配电线路采纳耐火交联聚乙烯绝缘铜芯电缆及耐火聚乙烯绝缘铜芯电线穿镀锌钢管暗敷在不燃烧结构内，明敷时消防线路
6、穿钢管或封闭金属线槽外刷防火涂料，其它线缆采纳阻燃电缆及电线。（4）消防用电设备采纳独立供电回路，其配电设备设明显标记。.2火灾应急照明和疏散指示标记（1）在消防限制室、消防设备机房、变配电所、电话机房等发生火灾时须要坚持工作的场所设应急照明，照度保持正常照明照度。在地卜.车库、地卜.设备机房、楼梯间、电梯间及其前室、商场、展厅及疏散走道等场所设置应急照明，最小平均照度大于51.x。应急时可由消防限制系统强制点亮，应急照明灯具均应配有不燃材料制作的爱护罩。重点部位应急照明备用电源采纳自带蓄电池供电。（2）建筑内各疏散出口的顶部、长度超过20m的疏散内走道及走道的转角等处距地面Im以下的墙面上均
7、设置疏散指示照明。电光源型疏散指示标记24小时点亮:平安出口及疏散通道中的门上方均设置电光源型平安出口指示标记。疏散指示标记备用电源采纳自带蓄电池供电。（3）疏散导流标记按北京市地方标准（DBJO1-6Il-2002）在设置。（4）应急照明线路敷设采纳NH型铜芯电线BV或电缆YJV穿热镀锌钢管暗敷或热镀锌金属线槽明敷时外涂防火涂料（耐火极限1小时）。3漏电火灾报警系统（1）在重点部位的出线回路和楼层照明总配电箱的进线处装设漏电火灾探测器（漏电电流为0JA0.5A可调）。（2）漏电火灾报警系统的主机设在消防限制室。（3）漏电火灾报警系统的功能符合高层民用建筑设计防火规范（GB50045-95）（
8、2005年版）的条要求。火灾自动报警系统本工程按一类建筑一级爱护对象，采纳总体爱护方式设防。1.9. 2.1系统设计整个建筑设火灾Fl动报警与消防联动限制系统统，系统可与楼宇管理系统联网，以达到对火灾自动报警与消防联动限制系统的二次监视和信息共享。本栋的消防限制室与B1S4栋的消防限制室可以通讯联络。在建筑物地下一层设置消防限制室内设报警限制主机、消防联动限制台及电梯运行监控屏，可依据须要在适当位置设区域报警限制主机，如地下车库部分等，也可在工程部值班室等房间设置重熨显示屏。消防限制室联动限制台上设置消防电话主机、消防用水泵手动/远控装置及运行/故障指示、消防紧急广播（含备用）及UPS电源系统
9、、防排烟风机的手动/远控装置及运行/故障指示、应急照明的强制接通、.消防电源手动切断装置。建筑物火灾自动报警与消防联动限制系统中设备电源供电采纳集中与分数相结合方式，消防中心主电源由低压配电系统中事故母线段供电，双路电源末端自动互投，并设有UPS和蓄电池组作为备用电源，操作电压为DC24V整个系统在市电停电状况下，应保证持续工作不小于24小时。 2火灾报警探测器的选择与设置依据爱护对象的固有特性选择相相宜的火灾报警探测器类型，重要监控区域原则上采纳高性能（模拟类比、烟温红合、软件编址等）的火灾报警器，其灵敏度等级依据火灾初期燃烧特性和环境特征等因素正确选择。一般场所选择光电感烟探测器，依据探测
10、器爱护面积的规定，基本上按柱网或更小的自然间隔划分探测区域；对车库、热交换站、等场所选择感温探测器：对运用自然气的场所设置燃气泄漏探测器，安装在气源侧上部或排风口旁边：对需设备联动的特别部位，如防火卷帘门两侧区域等处，设感烟、感温两种类型的探测器组合。一般状况下每个探测器能独立编址，内置短路隔离器。对于车库等场所可依据探测区域进行编址。 3手动火灾报警按钮在各人行通道的明显部位设置手动火灾报警按钮及对讲电话插孔，从一个防火分区内的任何位置到最邻近的手报的步行距离不大于25m,安装高度距地15mO 4楼层显示器与报警发声器：在每层主要楼梯出入口明显部位装设识别火灾层的声光报警显示装置;在有关机房
11、内装设火灾报警发声器。在全部手动火灾报警器的上方均设置声光报警显示装置。.5接通火灾应急照明与切除非消防电源火灾确认后，FI动接通相关区域的应急照明灯，同时联动切除相关区域的非消防电源；亦可在消防中心手动远控低压配电屏大面积切除非消防电源。.6电梯迫降（D火灾发生时，消防报警及联动限制系统向各电梯的限制装置发送消防限制信号，使全部电梯依次快速降到首层，并关闭非消防电梯及自动扶梯，消防电梯转入消防工作状态。亦可由消防中心通过电梯紧急限制屏分别将电梯迫降至首层（或指定层），并关闭非消防电梯及闩动扶梯（锁梯功能），消防电梯转入消防工作状态。电梯在首层设有消防限制按钮。.7防排烟系统本工程有多种形式的
12、防排烟系统，详细状况详见相关专业的图纸，为协作设备工艺要求，消防报警与联动限制装置具有下列功能：电梯厅与楼梯间合用前室的正压送风阀，在火灾时由报警联动系统限制打开本层及相邻2层的阀门，并开启相对应的正压送风机。疏散楼梯间的正压送风阀为常开式（自垂百叶），在火灾时只需开启相对应的正压送风机。设于排烟风机前的280C易熔防火阀有常开式和常闭式两种形式，常闭式需在火灾时由报警联动系统打开。两种防火阀均要求带双微动开关（250V,5A）,当微动开关动作后，1个动作信号接入报警系统，另1个动作信号接入风机启停回路，由强电联锁停排烟风机。（力当某一排烟分区内的二个以上火灾探测器报警后，消防中心限制开启该区
13、域内的排烟阀（防火），同时动作信号返回消防中心。排烟阀动作后，停止相关范围的空调机（兼作排烟送风的除外）及其他排风机，关闭相关范围的排风阀，启动相关的排烟风机、排烟补风机（空调机）、正乐送风阀和正压送风机，同时动作信号返回消防中心。对于具有就地手动机械开启的排烟口，应能干脆联动排烟风机，动作信号返回消防中心。在消防中心能手动干脆（消防硬线）启/停排烟风机和正压送风机。.8电动防火卷帘电动防火卷帘由消防中心限制装置集中管理，原则上在电动防火卷帘两侧设专用的声、光报警信号及手动限制按钮（应有防误操作措施），大体上采纳两种限制方式。对于仅用作分隔防火区的电动防火卷帘，可采纳直落究竟方式：对于兼有部分
14、疏散用途的电动防火卷帘，采纳两次限制下落方式。卷帘两侧设专用的感烟及感温两种探测器，第一次由感烟探测器报警，联动消防限制卷帘下落至距地1.8m,其次次由感温探测器报警，联动限制卷帘直落究竟。防火卷帘门两侧装设有卷帘门动作声光报警装置。.9消火栓灭火系统建筑群共用一套消火栓水管网系统，消防泵设在BlS4栋。在每个消火栓内设手动启泵按钮并附信号指示灯（显示泵运行状态），其信号引至本栋消防限制室，并引至B1S4栋消防限制中心和消防泵房。消防限制室具有下列功能：接收消火栓内手动启泵按钮信号，要求一栓一号，同时消火栓水泵运行状态信号返送至消火栓内指示灯显示。（2）能手动/H动限制消火栓泵的启/停，同时显
15、示其工作和故障状态。稳压泵由就地压力开关限制（三位），即压力维持在肯定的范围内，极高或极低均停泵：消火栓泵启动后由系统联锁停稳压泵，极低压力信号也是作为启动主泵的条件之一。稳压系统的3个压力信号返回消防中心。地下消防水池及地上消防水箱设水位信号，低水位报警信号返回消防中心。消防泵启泵方式为四种：消防泵房就地手动启泵：由消防中心在收到消火栓启泵按钮或稳压系统极低压力的报警信号或火灾确认信号后，自动启泵；由消防中心手动远程启泵：由消火栓按钮干脆启泵。.10闩动喷淋灭火系统建筑群共用一套自动喷淋水管网系统，消防泵设在B1S4栋。本栋的湖式报警阀压力开关干脆引至B1S4栋消防泵房启动喷洒泵。木栋消防限制室具有下列功能：接收水流指示器，检修阀阀位，湿式报警阀压力开关及湿式报警阀阀位的报警信号。能手动/自动限制喷淋泵、同时显示其工作和故障状态。稳压泵由就地压力开关限制（三位），即压力维持在肯定的范围内，极高或极低均停泵：喷淋泵启动后由系统联锁停稳压
