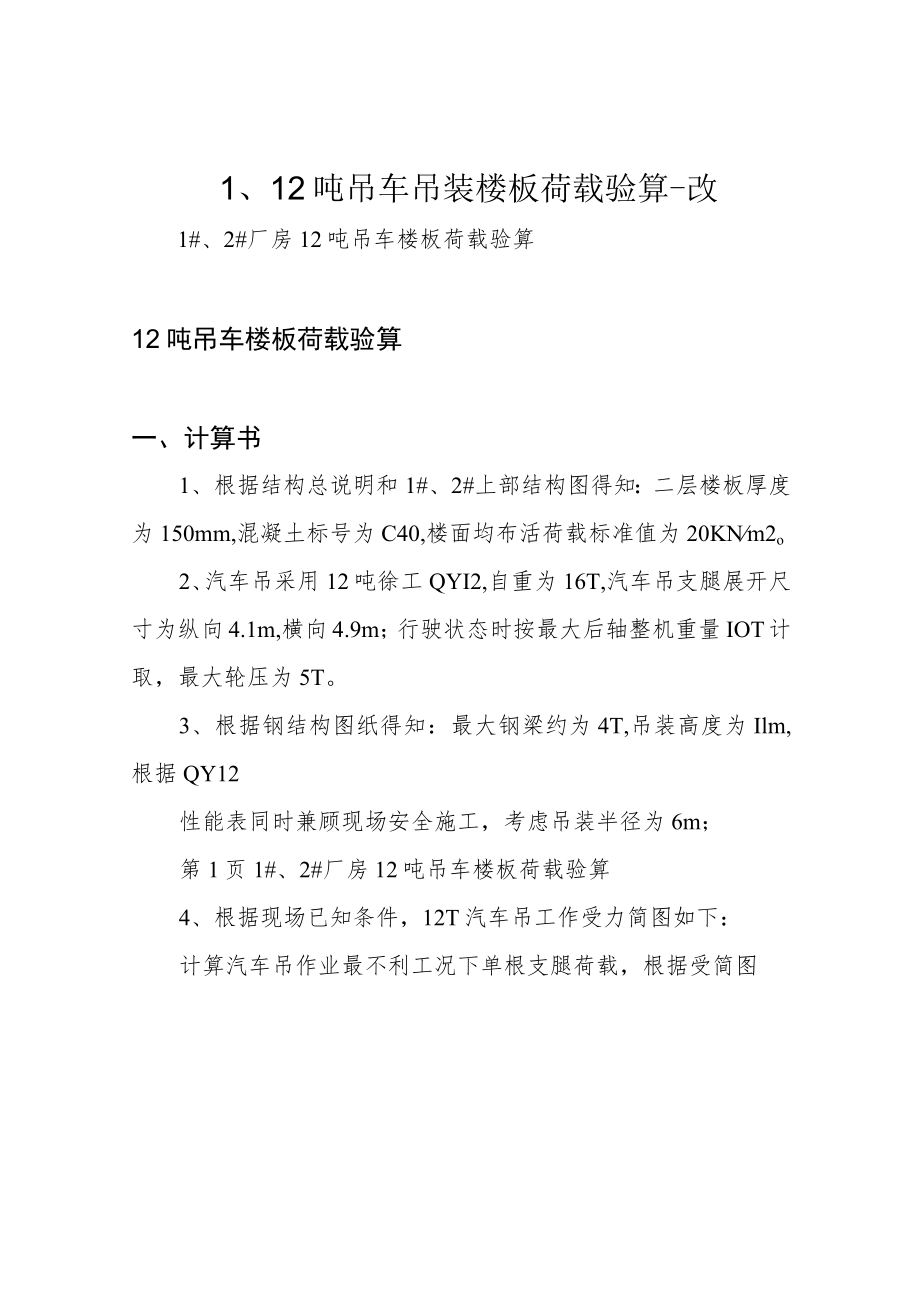

1、1、12吨吊车吊装楼板荷载验算-改1#、2#厂房12吨吊车楼板荷载验算12吨吊车楼板荷载验算一、计算书1、根据结构总说明和1#、2#上部结构图得知：二层楼板厚度为150mm,混凝土标号为C40,楼面均布活荷载标准值为20KNm2o2、汽车吊采用12吨徐工QYI2,自重为16T,汽车吊支腿展开尺寸为纵向4.1m,横向4.9m；行驶状态时按最大后轴整机重量IOT计取，最大轮压为5T。3、根据钢结构图纸得知：最大钢梁约为4T,吊装高度为Ilm,根据QY12性能表同时兼顾现场安全施工，考虑吊装半径为6m；第1页1#、2#厂房12吨吊车楼板荷载验算4、根据现场已知条件，12T汽车吊工作受力简图如下：计算

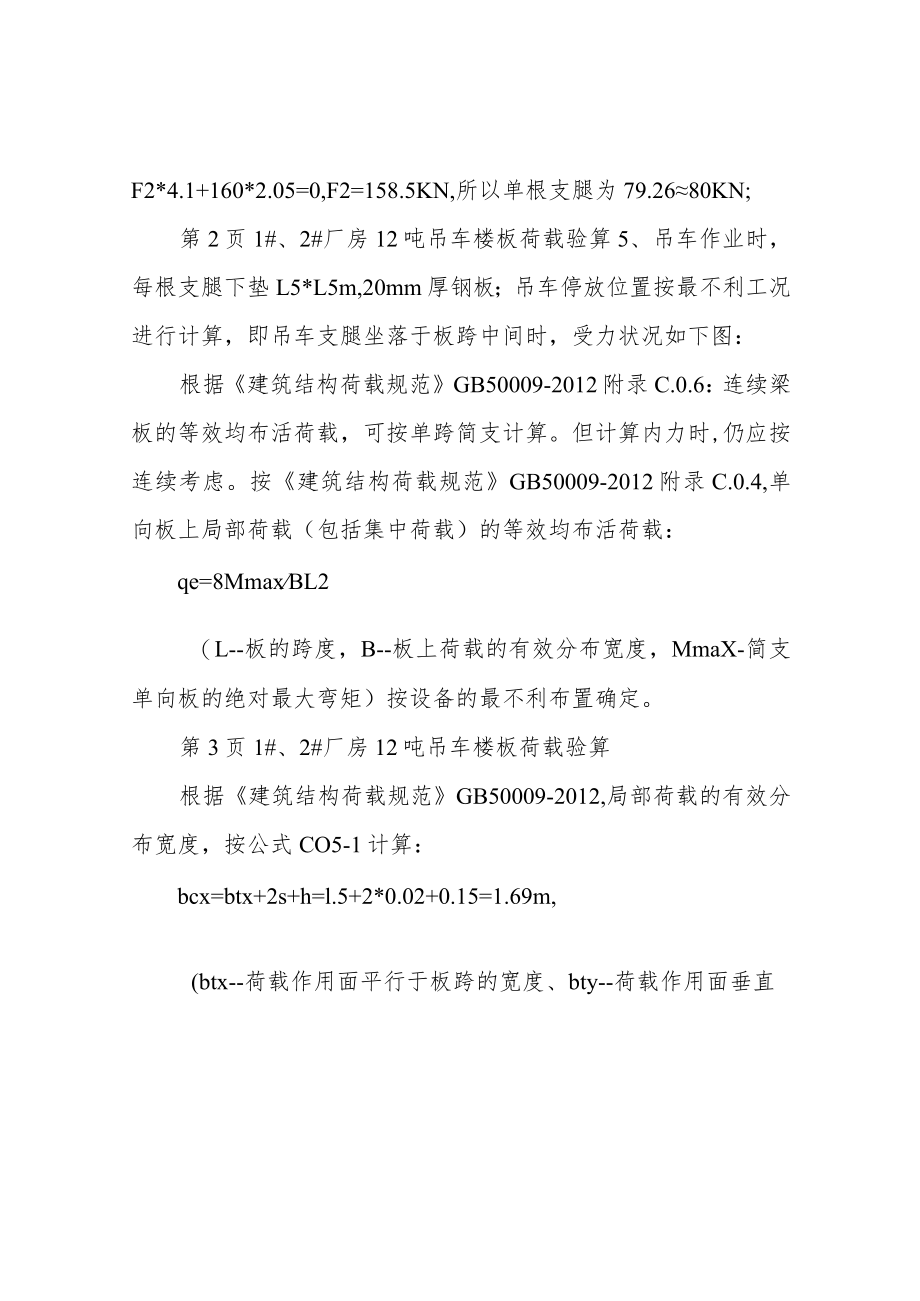

2、汽车吊作业最不利工况下单根支腿荷载，根据受简图F2*4.1+160*2.05=0,F2=158.5KN,所以单根支腿为79.2680KN;第2页1#、2#厂房12吨吊车楼板荷载验算5、吊车作业时，每根支腿下垫L5*L5m,20mm厚钢板；吊车停放位置按最不利工况进行计算，即吊车支腿坐落于板跨中间时，受力状况如下图：根据建筑结构荷载规范GB50009-2012附录C.0.6：连续梁板的等效均布活荷载，可按单跨简支计算。但计算内力时,仍应按连续考虑。按建筑结构荷载规范GB50009-2012附录C.0.4,单向板上局部荷载（包括集中荷载）的等效均布活荷载：qe=8MmaxBL2（L-板的跨度，B-

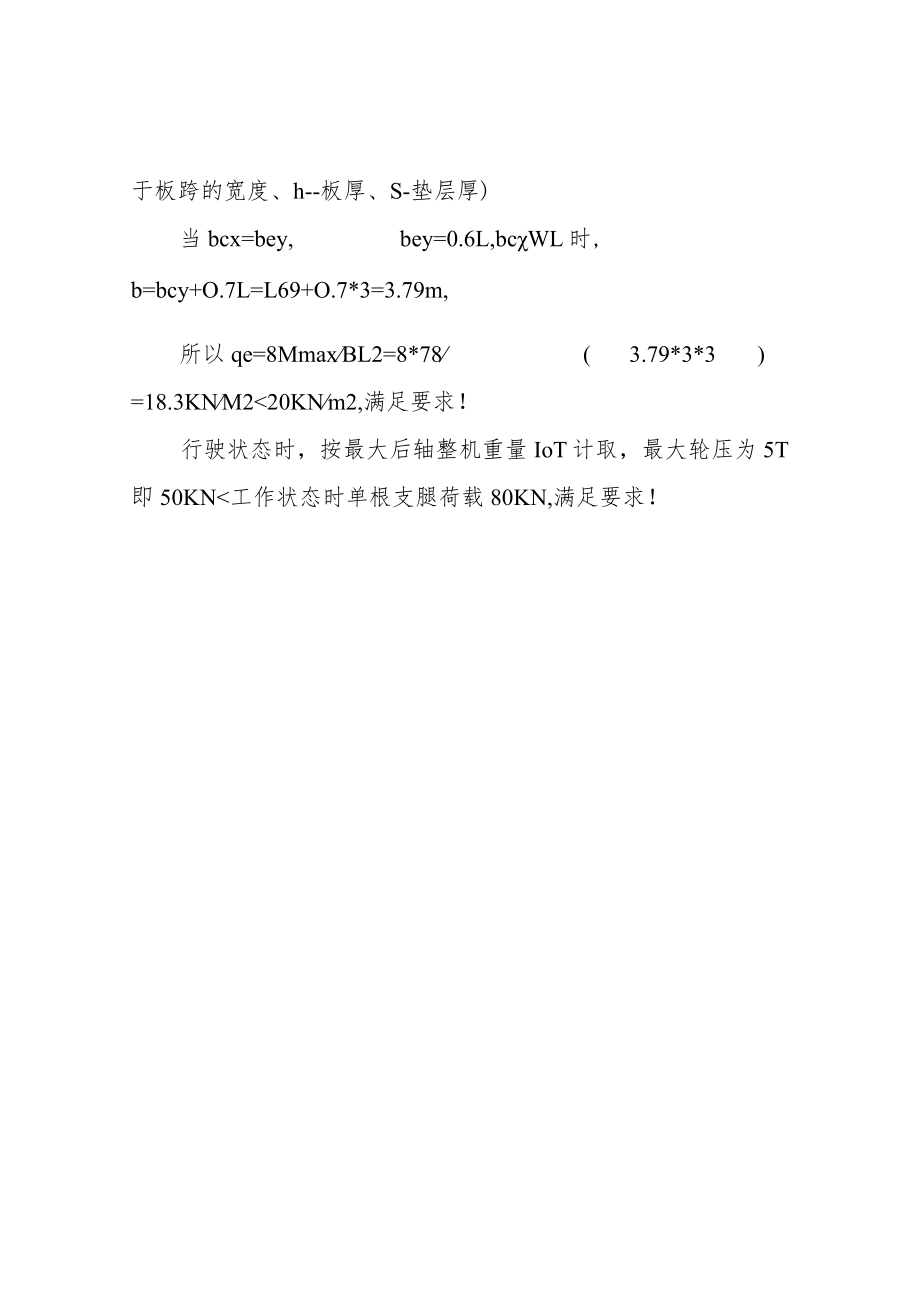

3、板上荷载的有效分布宽度，MmaX-简支单向板的绝对最大弯矩）按设备的最不利布置确定。第3页1#、2#厂房12吨吊车楼板荷载验算根据建筑结构荷载规范GB50009-2012,局部荷载的有效分布宽度，按公式CO5-1计算：bcx=btx+2s+h=l.5+2*0.02+0.15=1.69m,(btx-荷载作用面平行于板跨的宽度、bty-荷载作用面垂直于板跨的宽度、h-板厚、S-垫层厚)当bcx=bey,bey=0.6L,bcWL时,b=bcy+O.7L=L69+O.7*3=3.79m,所以qe=8MmaxBL2=8*78(3.79*3*3)=18.3KNM220KNm2,满足要求！行驶状态时，按最大后轴整机重量IoT计取，最大轮压为5T即50KN工作状态时单根支腿荷载80KN,满足要求！
