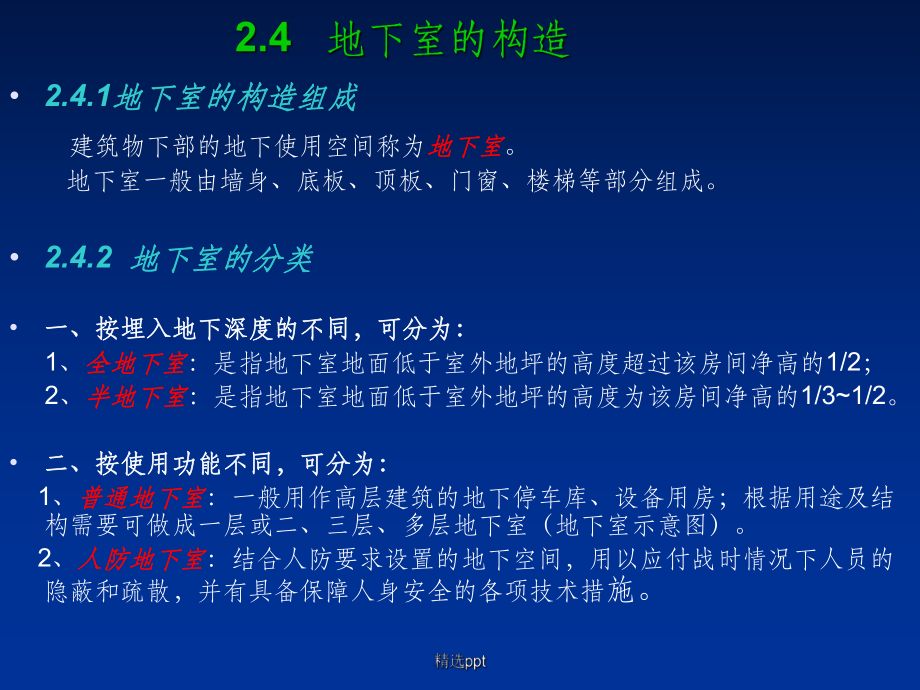

1、 2.4.1地下室的构造组成地下室的构造组成 建筑物下部的地下使用空间称为地下室地下室。 地下室一般由墙身、底板、顶板、门窗、楼梯等部分组成。 2.4.2 地下室的分类地下室的分类一、按埋入地下深度的不同,可分为:一、按埋入地下深度的不同,可分为: 1、全地下室全地下室:是指地下室地面低于室外地坪的高度超过该房间净高的1/2; 2、半地下室半地下室:是指地下室地面低于室外地坪的高度为该房间净高的1/31/2。二、按使用功能不同,可分为:二、按使用功能不同,可分为: 1、普通地下室普通地下室:一般用作高层建筑的地下停车库、设备用房;根据用途及结构需要可做成一层或二、三层、多层地下室(地下室示意图

2、)。 2、人防地下室人防地下室:结合人防要求设置的地下空间,用以应付战时情况下人员的隐蔽和疏散,并有具备保障人身安全的各项技术措施。 2.4.3 地下室防潮构造地下室防潮构造 当地下水的常年水位和最高水位均在地下室地坪标高以下时,须在地下室外墙外面设垂直防潮层。 其做法是:在墙体外表面先抹一层20mm厚的1:2.5水泥砂浆找平,再涂一道冷底子油和两道热沥青;然后在外侧回填低渗透性土壤,如粘土、灰土等,并逐层夯实,土层宽度为500mm左右,以防地面雨水或其它地表水的影响。另外,地下室的所有墙体都应设两道水平防溯层,一道设在地下室地坪附近,另一道设在室外地坪以上150200mm处,使整个地下室防潮

3、层连成整体,以防地潮沿地下墙身或勒脚处人室内。 2.4.4 地下室防水构造地下室防水构造 当设计最高水位高于地下室地坪时,地下室的外墙和底板都浸泡在水中,应考虑进行防水处理。 常采用的防水措施有三种: 一、沥青卷材防水一、沥青卷材防水 1、外防水、外防水外防水是将防水层贴在地下室外墙的外表面,这对防水有利,但维修困难。外防水构造要点是:先在墙外侧抹20mm厚的1:3水泥砂浆找平层,并刷冷底子油一道,然后选定油毡层数,分层粘贴防水卷材,防水层须高出最高地下水位500-1000mm为宜。油毡防水层以上的地下室侧墙应抹水泥砂浆涂两道热沥青,直至室外散水处。垂直防水层外侧砌半砖厚的保护墙一道。2、内防

4、水、内防水内防水是将防水层贴在地下室外墙的内表面,这样施工方便,容易维修,但对防水不利,故常用于修缮工程。地下室地坪的防水构造是先浇混凝土垫层,厚约100mm;再以选定的油毡层数在地坪垫层上作防水层,并在防水层上抹20 30mm厚的水泥砂浆保护层,以便于上面浇筑钢筋混凝土。为了保证水平防水层包向垂直墙面,地坪防水层必须留出足够的长度以便与垂直防水层搭接,同时要做好转折处油毡的保护工作,以免因转折交接处的油毡断裂而影响地下室的防水。二、防水混凝土防水二、防水混凝土防水当地下室地坪和墙体均为钢筋混凝土结构时,应采用抗渗性能好的防水混凝土材料,常采用的防水混凝土有普通混凝土和外加剂混凝土。普通混凝土主要是采用不同粒径的骨料进行级配,并提高混凝土中水泥砂浆的含量,使砂浆充满于骨料之间,从而堵塞因骨料间不密实而出现的渗水通路,以达到防水目的。外加剂混凝土是在混凝土中渗人加气剂或密实剂,以提高混凝土的抗渗性能。三、弹性材料防水三、弹性材料防水随着新型高分子合成防水材料的不断涌现,地下室的防水构造也在更新,如我国目前使用的三元乙丙橡胶卷材,能充分适应防水基层的伸缩及开裂变形,拉伸强度高,拉断延伸率大,能承受一定的冲击荷载,是耐久性极好的弹性卷材;又如聚氨酯涂膜防水材料,有利于形成完整的防水涂层,对在建筑内有管道、转折和高差等特殊部位的防水处理极为有利。降排水
