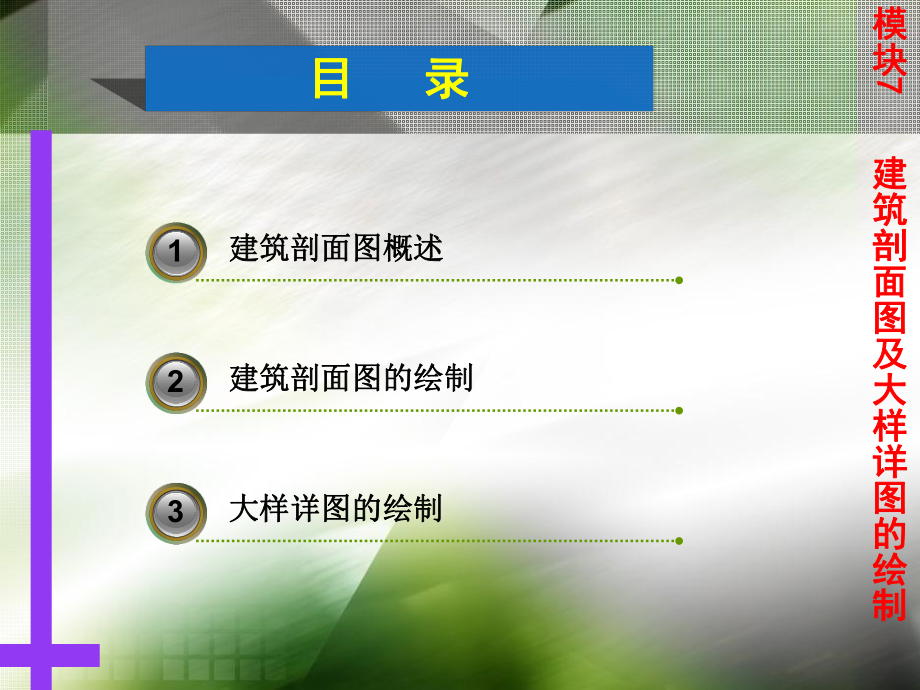

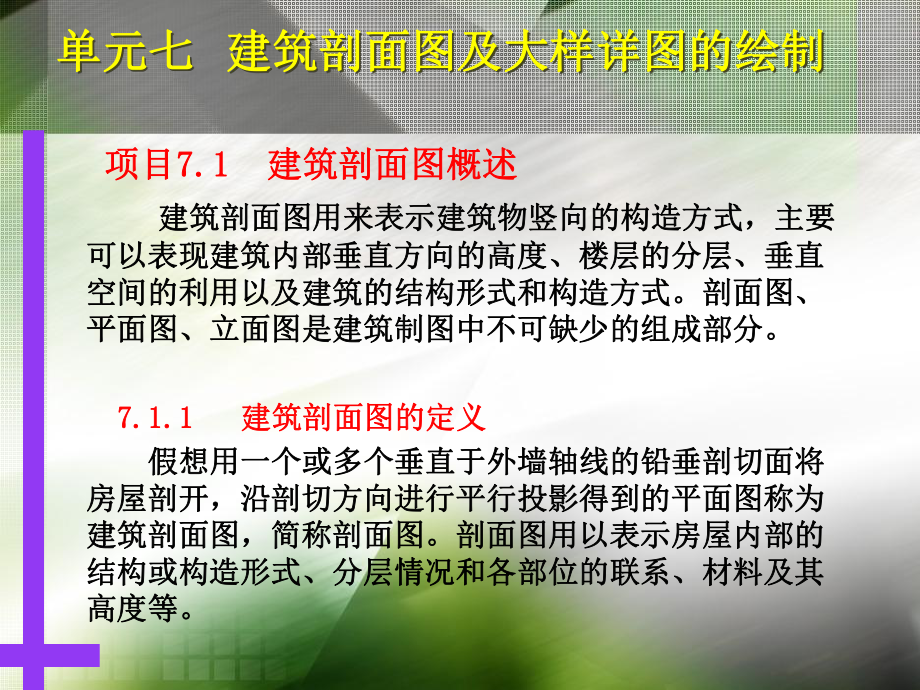

1、 目目 录录建筑剖面图概述建筑剖面图概述1建筑剖面图的绘制建筑剖面图的绘制2大样详图的绘制大样详图的绘制3模块模块7 7 建筑剖面图及大样详图的绘制建筑剖面图及大样详图的绘制单元七单元七 建筑剖面图及大样详图的绘制建筑剖面图及大样详图的绘制 项目项目7.1 7.1 建筑剖面图概述建筑剖面图概述 建筑剖面图用来表示建筑物竖向的构造方式,主要建筑剖面图用来表示建筑物竖向的构造方式,主要可以表现建筑内部垂直方向的高度、楼层的分层、垂直可以表现建筑内部垂直方向的高度、楼层的分层、垂直空间的利用以及建筑的结构形式和构造方式。剖面图、空间的利用以及建筑的结构形式和构造方式。剖面图、平面图、立面图是建筑制图

2、中不可缺少的组成部分。平面图、立面图是建筑制图中不可缺少的组成部分。 7.1.1 7.1.1 建筑剖面图的定义建筑剖面图的定义 假想用一个或多个垂直于外墙轴线的铅垂剖切面将假想用一个或多个垂直于外墙轴线的铅垂剖切面将房屋剖开,沿剖切方向进行平行投影得到的平面图称为房屋剖开,沿剖切方向进行平行投影得到的平面图称为建筑剖面图,简称剖面图。剖面图用以表示房屋内部的建筑剖面图,简称剖面图。剖面图用以表示房屋内部的结构或构造形式、分层情况和各部位的联系、材料及其结构或构造形式、分层情况和各部位的联系、材料及其高度等。高度等。单元七单元七 建筑剖面图及大样详图的绘制建筑剖面图及大样详图的绘制 剖面图的数量

3、是根据房屋的具体情况和施工实际需剖面图的数量是根据房屋的具体情况和施工实际需要决定的。剖切面一般沿横向剖,即平行于侧面,必要要决定的。剖切面一般沿横向剖,即平行于侧面,必要时也可沿纵向剖,即平行于正面。其位置应选择在能反时也可沿纵向剖,即平行于正面。其位置应选择在能反映出房屋内部构造比较复杂与典型的部位,并应通过门映出房屋内部构造比较复杂与典型的部位,并应通过门、窗洞的位置。若为多层房屋,应选择在楼梯间或层高、窗洞的位置。若为多层房屋,应选择在楼梯间或层高不同、层数不同的部位。剖面图的图名应与平面图上所不同、层数不同的部位。剖面图的图名应与平面图上所标注剖切符号的编号一致,如标注剖切符号的编号

4、一致,如1111剖面图、剖面图、2222剖面图剖面图等。等。 剖面图中的断面,其材料图例、粉刷面层和楼、地剖面图中的断面,其材料图例、粉刷面层和楼、地面面层线的表示原则及方法与平面图的处理相同。面面层线的表示原则及方法与平面图的处理相同。单元七单元七 建筑剖面图及大样详图的绘制建筑剖面图及大样详图的绘制 7.1.2 7.1.2 建筑剖面图的绘制内容建筑剖面图的绘制内容(1 1)图名、比例。)图名、比例。(2 2)墙、柱及其定位轴线。)墙、柱及其定位轴线。(3 3)楼、地面各层构造(如底层地面、地坑、地沟、各层楼)楼、地面各层构造(如底层地面、地坑、地沟、各层楼面、顶棚等),屋顶(包括檐口、女儿

5、墙、隔热层或保温层面、顶棚等),屋顶(包括檐口、女儿墙、隔热层或保温层、天窗、烟囱、水池等)、门、窗、楼梯、阳台、雨篷、留、天窗、烟囱、水池等)、门、窗、楼梯、阳台、雨篷、留洞、墙裙、踢脚板、防潮层、室外地面、散水、排水沟及其洞、墙裙、踢脚板、防潮层、室外地面、散水、排水沟及其他装修等剖切到或能见到的内容。他装修等剖切到或能见到的内容。(4 4)各面层构造一般可用引出线说明。引出线指向所说明的)各面层构造一般可用引出线说明。引出线指向所说明的部位,并按其构造的层次顺序逐层加以文字说明。若另画有部位,并按其构造的层次顺序逐层加以文字说明。若另画有详图,或已有详图,或已有“构造说明一览表构造说明一

6、览表”时,在剖面图中可用索引时,在剖面图中可用索引符号引出说明(如果是后者,习惯上不作任何标注)。符号引出说明(如果是后者,习惯上不作任何标注)。单元七单元七 建筑剖面图及大样详图的绘制建筑剖面图及大样详图的绘制 (5 5)标出各部位完成面的标高和高度方向尺寸。)标出各部位完成面的标高和高度方向尺寸。 标高内容。室内外地面、各层楼面与楼梯平台、檐标高内容。室内外地面、各层楼面与楼梯平台、檐口或女儿墙顶面、高出屋面的水池顶面、烟囱顶面、楼口或女儿墙顶面、高出屋面的水池顶面、烟囱顶面、楼梯间顶面、电梯间顶面等处的标高。梯间顶面、电梯间顶面等处的标高。 高度尺寸内容。高度尺寸内容。 a. a.外部尺

7、寸:门、窗洞口(包括洞口上部和窗台)高外部尺寸:门、窗洞口(包括洞口上部和窗台)高度,层间高度及总高度(室外地面至檐口或女儿墙顶)度,层间高度及总高度(室外地面至檐口或女儿墙顶)。有时,后两部分尺寸可不标注。有时,后两部分尺寸可不标注。 b. b.内部尺寸:地坑深度和隔断、搁板、平台、墙裙及内部尺寸:地坑深度和隔断、搁板、平台、墙裙及室内门、窗等的高度。剖面图中的标高及尺寸应与立面室内门、窗等的高度。剖面图中的标高及尺寸应与立面图和平面图相一致。图和平面图相一致。 (6 6)标出索引符号及必要的文字说明。)标出索引符号及必要的文字说明。单元七单元七 建筑剖面图及大样详图的绘制建筑剖面图及大样详

8、图的绘制 7.1.3 7.1.3 建筑剖面图的绘制要求建筑剖面图的绘制要求 (1 1)图名和比例。建筑剖面图的图名必须与底层平面图)图名和比例。建筑剖面图的图名必须与底层平面图中剖切符号的编号一致,建筑剖面图的比例与平面图、立中剖切符号的编号一致,建筑剖面图的比例与平面图、立面图一致,采用面图一致,采用150150、11001100、12001200等比例绘制。等比例绘制。 (2 2)所绘制的建筑剖面图与建筑平面图、建筑立面图之)所绘制的建筑剖面图与建筑平面图、建筑立面图之间应符合投影关系,即长对正、宽相等、高平齐。读图时间应符合投影关系,即长对正、宽相等、高平齐。读图时,也应将三图联系起来。

9、,也应将三图联系起来。 (3 3)图线。凡是剖到的墙、板、梁等构件的轮廓线用粗)图线。凡是剖到的墙、板、梁等构件的轮廓线用粗实线表示,没有剖到的其他构件的投影线用细实线表示。实线表示,没有剖到的其他构件的投影线用细实线表示。单元七单元七 建筑剖面图及大样详图的绘制建筑剖面图及大样详图的绘制 (4 4)图例。由于比例较小,剖面图中的门窗等构配件)图例。由于比例较小,剖面图中的门窗等构配件应采用国家标准规定的图例表示。为了清楚地表达建筑应采用国家标准规定的图例表示。为了清楚地表达建筑各部分的材料及构造层次,当比例大于各部分的材料及构造层次,当比例大于150150时,应在剖时,应在剖到的构配件断面上

10、画出其材料图例;当比例小于到的构配件断面上画出其材料图例;当比例小于150150时时,则不画材料图例,而用简化的材料图例表示其构件断,则不画材料图例,而用简化的材料图例表示其构件断面的材料,如钢筋混凝土的梁、板可在断面处涂黑,以面的材料,如钢筋混凝土的梁、板可在断面处涂黑,以区别于砖墙和其他材料。区别于砖墙和其他材料。单元七单元七 建筑剖面图及大样详图的绘制建筑剖面图及大样详图的绘制 (5 5)尺寸标注与其他标注。剖面图中应标出必要的尺)尺寸标注与其他标注。剖面图中应标出必要的尺寸。外墙的竖向标注三道尺寸,最里面一道为细部尺寸寸。外墙的竖向标注三道尺寸,最里面一道为细部尺寸,标注门窗洞及洞间墙

11、的高度尺寸;中间一道为层高尺,标注门窗洞及洞间墙的高度尺寸;中间一道为层高尺寸;最外一道为总高尺寸。此外,还应标注某些局部的寸;最外一道为总高尺寸。此外,还应标注某些局部的尺寸(如内墙上门窗洞的高度尺寸,窗台的高度尺寸)尺寸(如内墙上门窗洞的高度尺寸,窗台的高度尺寸),以及一些不需绘制详图的构件尺寸(如栏杆扶手的高,以及一些不需绘制详图的构件尺寸(如栏杆扶手的高度尺寸、雨篷的挑出尺寸)等。度尺寸、雨篷的挑出尺寸)等。 建筑剖面图中需标注高程的部位有室内外地面、楼建筑剖面图中需标注高程的部位有室内外地面、楼面、楼梯平台面、檐口顶面、门窗洞口等。剖面图内部面、楼梯平台面、檐口顶面、门窗洞口等。剖面

12、图内部的各层楼板、梁底面也需标高。的各层楼板、梁底面也需标高。 建筑剖面图的水平方向应标注墙、柱的轴线编号及建筑剖面图的水平方向应标注墙、柱的轴线编号及轴线间距。轴线间距。单元七单元七 建筑剖面图及大样详图的绘制建筑剖面图及大样详图的绘制 (6 6)详图索引符号。由于剖面图比例较小,某些部)详图索引符号。由于剖面图比例较小,某些部位如墙脚、窗台、楼地面、顶棚等节点不能详细表达,位如墙脚、窗台、楼地面、顶棚等节点不能详细表达,可在剖面图上的该部位处画上详图索引符号,另用详图可在剖面图上的该部位处画上详图索引符号,另用详图表示其细部构造。索引符号的表示方法见图表示其细部构造。索引符号的表示方法见图

13、7.17.1。楼地面。楼地面、顶棚、墙体内外装修也可用多层构造引出线的方法说、顶棚、墙体内外装修也可用多层构造引出线的方法说明。明。单元七单元七 建筑剖面图及大样详图的绘制建筑剖面图及大样详图的绘制 图图7.1 7.1 索引符号表示方法索引符号表示方法单元七单元七 建筑剖面图及大样详图的绘制建筑剖面图及大样详图的绘制 7.1.4 7.1.4 建筑剖面图的绘制步骤建筑剖面图的绘制步骤 (1 1)绘制建筑物的室内地坪线和室外地坪线、各个定)绘制建筑物的室内地坪线和室外地坪线、各个定位轴线以及各层的楼面、屋面,并根据轴线绘出所有的位轴线以及各层的楼面、屋面,并根据轴线绘出所有的墙体断面轮廓以及尚未切

14、到的墙体轮廓。墙体断面轮廓以及尚未切到的墙体轮廓。 (2 2)绘出剖面门窗洞口位置、楼梯平台、女儿墙、檐)绘出剖面门窗洞口位置、楼梯平台、女儿墙、檐口以及其他所有可见轮廓线。口以及其他所有可见轮廓线。 (3 3)绘制各种梁(如门窗洞口上方的横向过梁、被剖)绘制各种梁(如门窗洞口上方的横向过梁、被剖切的承重梁、可见的但未被剖切的主次梁)的轮廓和具切的承重梁、可见的但未被剖切的主次梁)的轮廓和具体的断面图形。体的断面图形。 (4 4)绘出楼梯、室内外的固定设备、室外的台阶、阳)绘出楼梯、室内外的固定设备、室外的台阶、阳台以及其他可以看到的一切细节。台以及其他可以看到的一切细节。单元七单元七 建筑剖

15、面图及大样详图的绘制建筑剖面图及大样详图的绘制 (5 5)标注必要的尺寸及建筑物各个楼层地面、屋面平)标注必要的尺寸及建筑物各个楼层地面、屋面平台面的标高。台面的标高。 (6 6)添加详细的索引符号及必要的文字说明。)添加详细的索引符号及必要的文字说明。 (7 7)加图框和标题,并打印输出。)加图框和标题,并打印输出。单元七单元七 建筑剖面图及大样详图的绘制建筑剖面图及大样详图的绘制 项目项目7.2 7.2 建筑剖面图的绘制建筑剖面图的绘制 本节以模块本节以模块5 5一层平面图(图一层平面图(图5.35.3)中所需绘制的)中所需绘制的1111剖面图为例(见图剖面图为例(见图7.27.2),介绍

16、建筑剖面图的绘制方),介绍建筑剖面图的绘制方法。由于前面的章节已经详细介绍了轴线、墙体、门窗法。由于前面的章节已经详细介绍了轴线、墙体、门窗等图形的画法,本节不再重复,只介绍主要步骤。等图形的画法,本节不再重复,只介绍主要步骤。单元七单元七 建筑剖面图及大样详图的绘制建筑剖面图及大样详图的绘制 图图7.27.2 11 11剖面图剖面图单元七单元七 建筑剖面图及大样详图的绘制建筑剖面图及大样详图的绘制 7.2.1 7.2.1 绘图环境设置绘图环境设置 由于建筑剖面图是以建筑平面图和建筑立面图为基由于建筑剖面图是以建筑平面图和建筑立面图为基础生成的,所以建筑剖面图的绘图环境、图层和标注样础生成的,所以建筑剖面图的绘图环境、图层和标注样式可参考建筑立面图进行设置。式可参考建筑立面图进行设置。 快速简单的方法是直接将模块快速简单的方法是直接将模块5 5的建筑平面图打开,的建筑平面图打开,按绘制建筑剖面图的需要添加适当图层,本例中需添加按绘制建筑剖面图的需要添加适当图层,本例中需添加“楼板楼板”图层,复制轴线图层,复制轴线 。然后另存为本任务的建。然后另存为本任务的建筑立面图文件。图层设置如图筑

展开阅读全文
