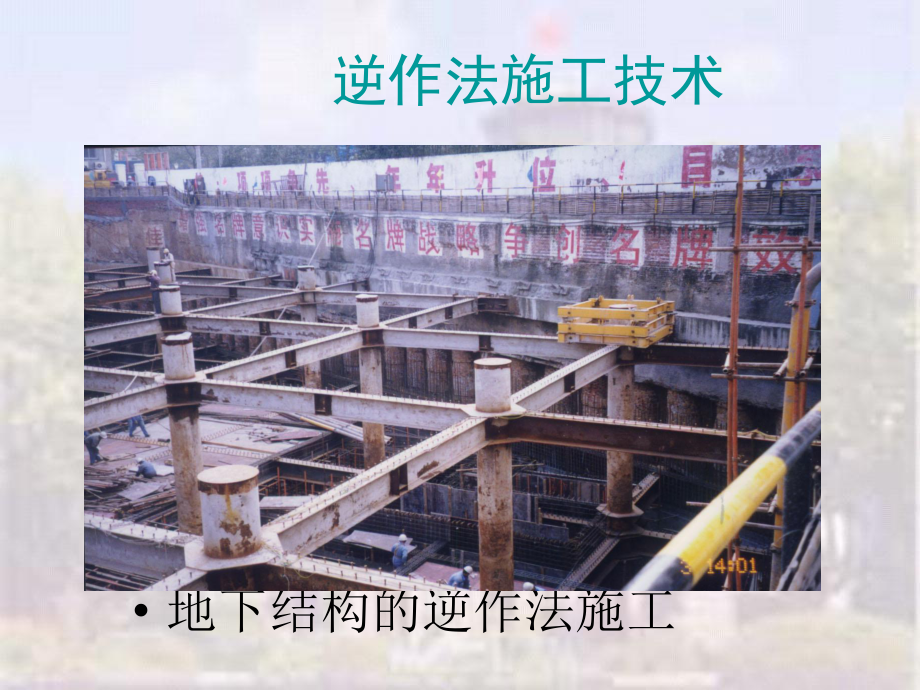

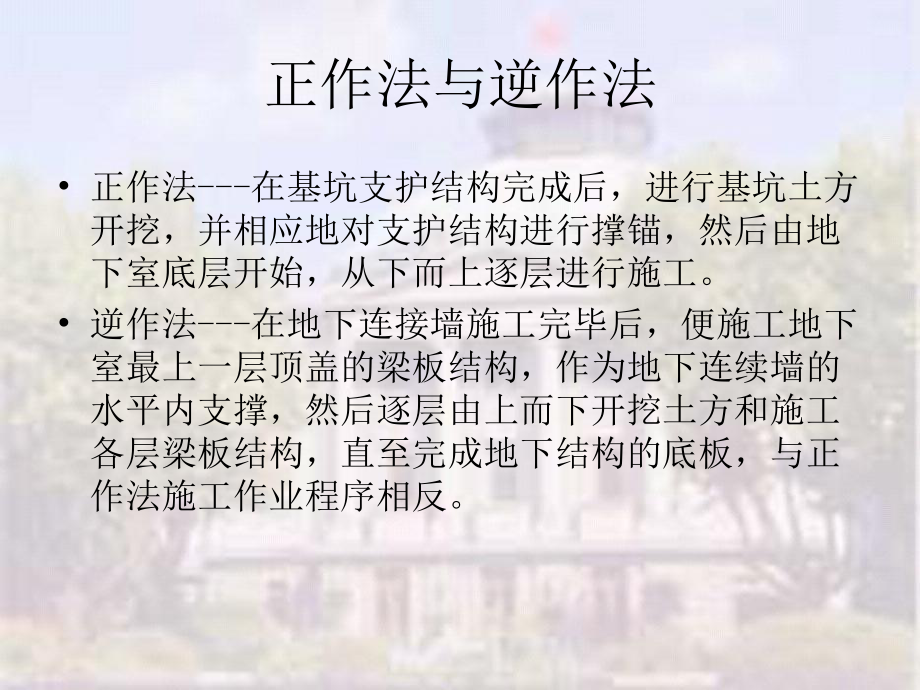

1、逆作法施工技术逆作法施工技术 地下结构的逆作法施工正作法与逆作法 正作法-在基坑支护结构完成后，进行基坑土方开挖，并相应地对支护结构进行撑锚，然后由地下室底层开始，从下而上逐层进行施工。 逆作法-在地下连接墙施工完毕后，便施工地下室最上一层顶盖的梁板结构，作为地下连续墙的水平内支撑，然后逐层由上而下开挖土方和施工各层梁板结构，直至完成地下结构的底板，与正作法施工作业程序相反。 逆筑法施工原理逆筑法施工原理 先沿地下室轴线(墙墙合一)或周围(作支护)施工地下连续墙或其他支护结构，同时在建筑物内部有关位置(柱子或隔墙相交处等，根据需要计算确定)浇筑或打下中间支承柱，作为底板封底前承受上部结构自重和
2、施工荷载的支撑。然后施工地面一层的梁板楼面结构，作为内支撑，随后逐层向下开挖土方和浇筑各层地下结构，直至底板封底。与此同时，向上逐层进行地上结构的施工。如此地面上、下同时进行施工(图1.60)，直至工程结束。 在地下室浇筑钢筋混凝土底板之前，地面上的上部结构允许施工的层数要经计算确定。逆作法施工 分类 全逆作法-每层地下室楼盖的混凝土梁板均一次浇筑并与支护结构相连接，形成内撑支护体系，然后才开始开挖坑内土方和进行其他作业，又称“封闭式逆作法”。 半逆作法-将每层地下室楼盖的梁板分开施工，先浇筑肋梁形成内支撑，进行土方开挖，楼盖部分留待以后浇筑，又称“开敞式逆作法”。 半逆作法-最顶层地下室的楼
3、盖暂不施工，使土方可敞开开挖，从第二层地下室顶面梁板工程开始才进行逆作法施工。 部分逆作法-当基坑面积较大时，基坑中部采用正作法施工，周边则采用逆作法施工。 逆筑法施工特点逆筑法施工特点 1）缩短施工工期-有6层地下室的法国巴黎拉弗埃特百货大楼，用逆筑法施工，工期缩短13。 2）地下结构施工安全，降低对周围环境的不利影响-减少支护结构变形和坑底隆起 3）使底板设计趋向合理 4）降低工程造价 5）.地下结构施工条件差，工效较低 -施工困难、接头复杂逆筑法施工程序逆筑法施工程序 第一种施工程序为： 地下连续墙和支承柱施工地下一层顶盖施工，与支护结构和支承柱结合形成第一道内支撑地下一层挖土地下二层楼
4、盖施工，与支护结构和支承柱结合形成第二道内支撑地下二层挖土，重复上述步骤，直至最底层地下室挖土结束，浇筑基础底板混凝土。 第二种施工程序为(图1.61) 地下连续墙和支承柱施工地下一层挖土(地下连续墙呈悬臂状态)地下一层顶面楼盖混凝土结构施工，与支护结构和支承柱结合形成内支撑地下二层挖土地下二层顶面楼盖混凝土结构施工，与支护结构和支承柱结合形成内支撑重复上述步骤，直至完成基础底板混凝土的浇筑。 逆做法工艺流程图 逆作法土方开挖方式 第一层土方开挖 第一层土方开挖前，将地下水降至开挖面以下0.50.7m，第一层土方开挖至-2.6m处，采用反铲挖土机挖土、装土，人工辅助整平，自卸汽车运土。施工首层
5、梁板结构 人工夯实土层面，铺垫木，垫木的尺寸大小、支承面积大小根据施工荷载、土质情况等确定，如土质很差，则采用混凝土垫层，施工梁板脚手架，安装梁板模板，绑扎梁板钢筋，浇筑梁板混凝土。并沿地下连续墙浇筑第一道圈梁，通过钢筋混凝土连梁与主体结构梁连接土方第二次开挖 首层梁板模板及支架拆除后，挖土至负一层梁板下-7m处，开挖深度约4.4m，采用机械开挖辅助人工整平，由预留出土洞口向四周开挖，用K904D型小型挖土机挖出且驳接至洞口位置，将土装入特制的斗内，通过汽车吊将其吊至地面装上自卸汽车运走， 负一层支撑钢柱外包、地下室外墙及混凝土立柱的施工 将支撑钢柱表面清理冲刷干净，绑扎钢柱外包钢筋、地下室外
6、墙钢筋，安装模板，灌注柱、外墙混凝土。混凝土灌注宜从侧面入模，为便于混凝土入模和保证其密实性，对竖向钢筋间距作适当调整，柱、地下室外墙顶部的模板成喇叭形，接头外混凝土灌注至高于接缝的适当高度，以保证接缝处的混凝土密实，凸出部分混凝土待达到设计强度的70%后，再凿平。 负一层梁板结构施工 施工方法同首层梁板结构施工。同时地上结构施工可开始。 土方第三次开挖 将负二层梁板模板、脚手架拆除后进行第三次土方开挖。一次开挖至底板底，包括承台、地梁的土方开挖，考虑到全面挖至槽底将削弱连续墙锚固力，可能造成地铁位移，采取“盆式”开挖，先将外围挖至-9.1m，内部挖至-12m（电梯井处-15.2m）负二层支撑
7、钢柱的外包地下室外墙及混凝土立柱的施工 先施工基坑四周的承台，浇捣基坑四周承台与地下连续墙之间的支撑混凝土板，再施工负二层支撑钢柱的外包及地下室外墙，外包混凝土立柱可与四周承台同时施工“盆式”开挖内部的地下室底板、承台的施工 地下室底板承台模板采用砖模，钢筋、混凝土的施工方法同首层梁板结构施工。 在地下连续墙边，浇筑两道圈梁，通过钢支撑，与已浇筑完毕的底板、承台顶撑。 土方第四次开挖 将“盆式”开挖的边部较高区域的连续墙“锚固”土体清挖，待底板梁混凝土达到拆模时所需混凝土强度要求后，挖至-10m位置。 完成剩余承台底板浇筑，达到拆模条件后拆除斜撑。 在地下室底板施工完成后，开始封闭首层、负一层楼板上的预留洞口，同时进行地下室外墙防水及地下室外墙与地下连续墙之间的土方回填（粘土分层夯实）
