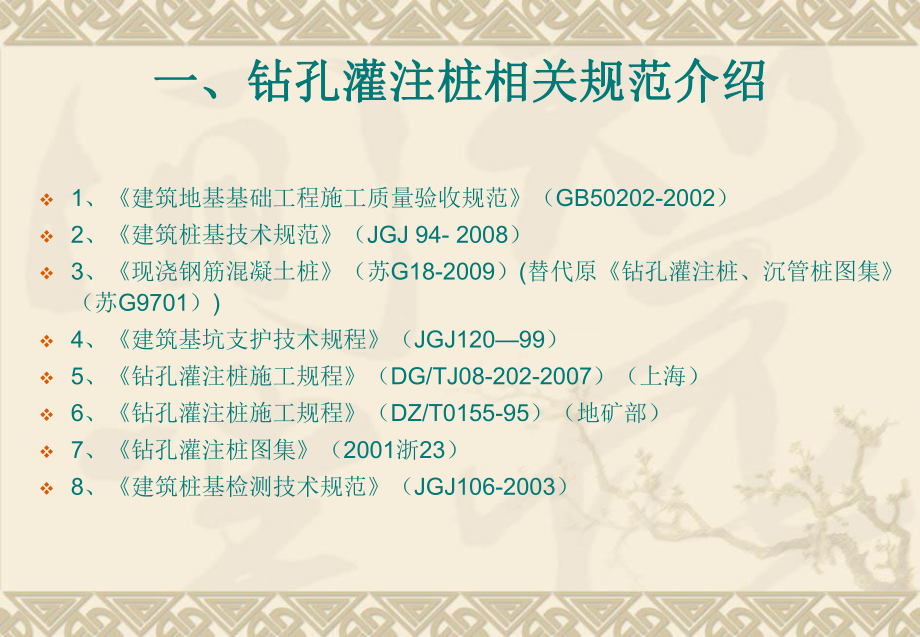

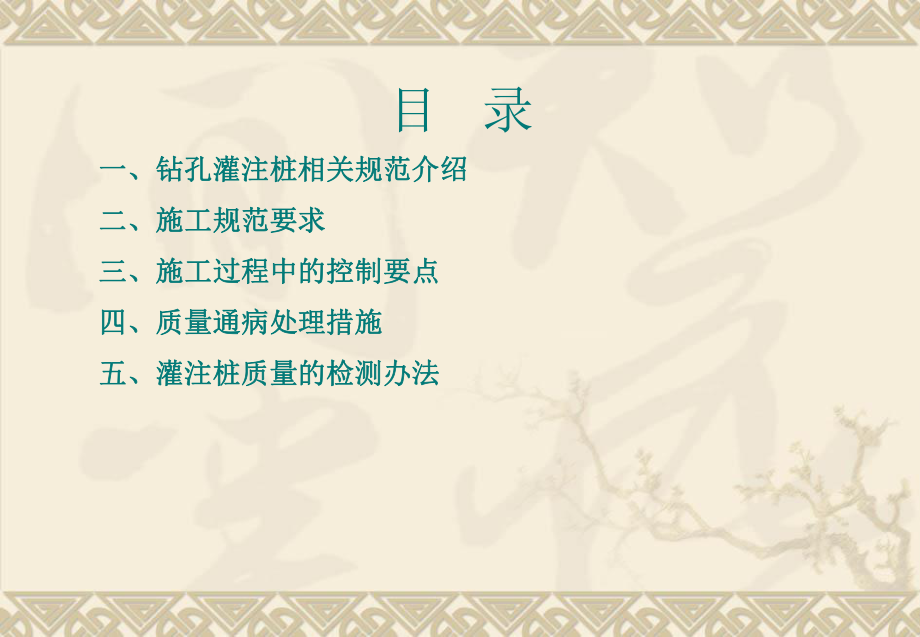

1、钻钻孔灌孔灌注桩讲义注桩讲义目 录一、钻孔灌注桩相关规范介绍一、钻孔灌注桩相关规范介绍二、施工规范要求二、施工规范要求三、施工过程中的控制要点三、施工过程中的控制要点四、质量通病处理措施四、质量通病处理措施五、灌注桩质量的检测办法五、灌注桩质量的检测办法一、钻孔灌注桩相关规范介绍一、钻孔灌注桩相关规范介绍v1、建筑地基基础工程施工质量验收规范(GB50202-2002)v2、建筑桩基技术规范(JGJ 94- 2008)v3、现浇钢筋混凝土桩(苏G18-2009)(替代原钻孔灌注桩、沉管桩图集(苏G9701))v4、建筑基坑支护技术规程(JGJ12099)v5、钻孔灌注桩施工规程(DG/TJ08

2、-202-2007)(上海)v6、钻孔灌注桩施工规程(DZ/T0155-95)(地矿部)v7、钻孔灌注桩图集(2001浙23)v8、建筑桩基检测技术规范(JGJ106-2003)二、施工规范要求二、施工规范要求v1、关于沉渣厚度相关规范是如何要求的?、关于沉渣厚度相关规范是如何要求的?v 1)、)、建筑桩基技术规范(JGJ 94- 2008)的要求(与现浇钢筋混凝土桩(苏G18-2009)一致:v6.3.9 钻孔达到设计深度, 灌注混凝土之前,孔底沉渣厚度指标应符合下列规定:v1 对端承型桩,不应大于 50 ; v2 对摩擦型桩,不应大于 100 ;v3 对抗拔、抗水平力桩,不应大于 200

3、。( 可认为用于基坑围护桩的施工中) v2)、在建筑地基基础工程施工质量验收规范(GB50202-2002)中的要求:v1 对端承型桩,50 v2 对摩擦型桩150,(低于(JGJ 94- 2008)的要求)v3 对第3项未作要求。v3)、在建筑基坑支护技术规程(JGJ12099)中的要求:v 2 钻孔灌注桩桩底沉渣不宜超过200mm;v当用作承重结构时,桩底沉渣按建筑桩基技术规范(JGJ9494)要求执行。 2、关于灌注桩施工各项偏差规范是如何要求的?、关于灌注桩施工各项偏差规范是如何要求的?2)、)、桩径、孔深、桩顶标高、垂直度允许偏差:v建筑地基基础工程施工质量验收规范(GB50202-

4、2002)v桩径允许偏差(mm) 50 mm (GB50202-2002)v孔深允许偏差+300 mm(只深不浅,用重锤测,或测钻杆、套管长度)(GB50202-2002)v桩顶标高+30,50 mm水准仪,需扣除桩顶浮浆层及劣质桩体(或辟桩后测量)(GB50202-2002)v垂直度:1v2)、)、现浇钢筋混凝土桩(苏G18-2009)中的要求:v不小于1.0,宜大于1.1。v3)、钻孔灌注桩施工规程(DG/TJ08-202-2007)(上海)的要求:v混凝土灌注的充盈系数不得小于1,也不宜大于1.3。v7、超灌高度,各规范是如何规定?v1)、)、建筑桩基技术规范(JGJ 94- 2008)

5、的要求:v5 应控制最后一次灌注量,超灌高度宜为 0.81.0m,凿除泛浆高度后必须保证暴露的桩顶v混凝土强度达到设计等级。 v11)、灌注桩保护层厚度的规范要求:)、灌注桩保护层厚度的规范要求:v建筑桩基技术规范(JGJ 94- 2008)的要求:v4.1.2 桩身混凝土及混凝土保护层厚度应符合下列要求:v灌注桩主筋的混凝土保护层厚度不应小于35mm,水下灌注桩的主筋混凝土保护层厚 v12)、灌注桩检测的规范要求:)、灌注桩检测的规范要求:v在建筑地基基础工程施工质量验收规范(GB50202-2002)中的要求:v5.1.5 工程桩应进行承载力检验。对于地基基础设计等级为甲级或地质条件复杂,

6、成桩质量可靠性低的灌注桩,应采用静载荷试验的方法进行检验,检验桩数不应少于总数的1%,且不应少于3根,当总桩数少于50根时,不应少于2根。 v5.1.6 桩身质量应进行检验。对设计等级为甲级或地质条件复杂,成检质量可靠性低的灌注桩,抽检数量不应少于总数的30%,且不应少于20根;其他桩基工程的抽检数量不应少于总数的20%,且不应少于10根;对混凝土预制桩及地下水位以上且终孔后经过核验的灌注桩,检验数量不应少于总桩数的10%,且不得少于10根。每个柱子承台下不得少于1根。v1)、)、建筑桩基技术规范(JGJ 94- 2008)的要求:v可按现行行业标准建筑基桩检测技术规范JGJ 106 确定:v

7、建筑基桩检测技术规范JGJ 106的有关要求:v3.3.1 当设计有要求或满足下列条件之一时,施工前应采用静载试验确定单桩竖向抗压承载力特征值: v1 设计等级为甲级、乙级的桩基; v2 地质条件复杂、桩施工质量可靠性低; v3 本地区采用的新桩型或新工艺。 v检测数量在同一条件下不应少于3 根,且不宜少于总桩数的1% ;当工程桩总数在50 根以内时,不应少于2 根。v3.3.4 混凝土桩的桩身完整性检测的抽检数量应符合下列规定: v1 柱下三桩或三桩以下的承台抽检桩数不得少于1 根。 v2 设计等级为甲级,或地质条件复杂。成桩质量可靠性较低的灌注桩,抽检数量不应少于总桩数的30%,且不得少于

8、20 根;其他桩基工程的抽检数量不应少于总桩数的20%, 且不得少于10 根。v3.3.8 对于承受拔力和水平力较大的桩基,应进行单桩竖向抗拔、水平承载力检测。检测数量不应少于总桩数的l%,且不应少于3 根。v3.4.7 当采用低应变法、高应变法和声波透射法抽检桩身完整性所发现的、 类桩之和大于抽检桩数的20%时,宜采用原检测方法(声波透射法可改用钻芯法),在未检桩中继续扩大抽检。v从中可以看出,JGJ 106与GB50202-2002对桩的检测数量要求是完全一致的。建筑地基基础工程施工质量验收规范建筑地基基础工程施工质量验收规范(GB 502022002)对灌注桩验收的要求:)对灌注桩验收的

9、要求:表表5.6.4-2 混凝土灌注桩质量检验标准混凝土灌注桩质量检验标准v施工过程中的质量控制施工过程中的质量控制 三、施工前准备工作三、施工前准备工作 桩基施工前应及时向施工单位提供场地内管线的布置图,并要求施工单位对管线做好标识和保护工作。 做好地质勘查工作,掌握地质情况、水文情况;探查场内是否有地下障碍物。 组织设计单位对设计图纸向监理单位、施工单位进行设计交底,做好图纸会审工作。3.1 技术准备24 三、施工前准备工作三、施工前准备工作 选择桩基施工专业分包单位及监理单位。 对照地质资料,审核施工单位的钻机机型选择是否合理,并要求在桩机进场前做好维修保养工作。 机械设备材料优先配置准

10、备进场。外加工构件按图纸设计、规格、数量和施工进度要求提出申请加工进场。 桩基分包单位做好大临设施的搭设及施工便道的铺设工作。做好施工现场临水、临电及排水。 预先探明是否存在地下障碍物。 导管的气密性实验3.2 资源准备25 四、主要施工流程和施工方法四、主要施工流程和施工方法4.1 施工流程27施工顺序v工程桩钻孔顺序工程桩钻孔顺序v钻进顺序必须采取跳钻方钻进顺序必须采取跳钻方式,避免串孔及钻进振动式,避免串孔及钻进振动对新浇筑桩身混凝土的影对新浇筑桩身混凝土的影响。以某承台为例,如每响。以某承台为例,如每个承台只设置一台钻机,个承台只设置一台钻机,钻桩顺序依次为:钻桩顺序依次为:。 四、主

11、要施工流程和施工方法四、主要施工流程和施工方法4.3 施工方法294.3.1 工程测量1) 根据设计图纸(桩位平面布置图)定出施工桩位基准轴线,会同总包监理组织验收,并做好基准点的保护措施,直至竣工验收。2) 做好高程水准点、坐标基准点的引侧和复核,并做好固定记号。3) 根据桩位控制轴线,做好桩位的放样和复核工作。4) 测量所用仪器设备必须定期检测。 四、主要施工流程和施工方法四、主要施工流程和施工方法4.3 工程桩施工方法304.3.2 护筒埋设本工序重点要求为:护筒必须进入原土本工序重点要求为:护筒必须进入原土200mm;回填必须对称进行,以免护;回填必须对称进行,以免护筒跑位;保证桩位位

12、置无地下障碍物。筒跑位;保证桩位位置无地下障碍物。(1)护筒采用3mm钢板卷制而成,护筒内径大于桩径100mm为宜,护筒中心与桩位中心重合,护筒埋设应埋入原土200mm,护筒埋设应垂直、四周用粘土回填密实。(2)护筒埋设好后,及时复核桩位,若有误差大于规范要求,则重新埋设。(3)在埋设护筒前,先小心触探地下是否有障碍物(旧房基础等),避免在正式钻孔施工时因地下障碍物而影响正常施工。 四、主要施工流程和施工方法四、主要施工流程和施工方法4.3 工程桩施工方法314.3.3 成孔施工本工序的重点为:本工序是整个钻孔灌注桩施工中最为关键的工序。钻进时密本工序的重点为:本工序是整个钻孔灌注桩施工中最为

13、关键的工序。钻进时密切注意桩架的稳定情况,钻机就位后要及时调正底座的水平,机架上部滑轮、转盘切注意桩架的稳定情况,钻机就位后要及时调正底座的水平,机架上部滑轮、转盘中心和桩位三点应在同一直线上。钻机机身必须牢固,保证施工过程中不位移、不中心和桩位三点应在同一直线上。钻机机身必须牢固,保证施工过程中不位移、不倾斜。在开钻前必须进行满负荷运转。倾斜。在开钻前必须进行满负荷运转。(1)根据试桩的情况和设计要求,确认钻头直径。开钻时,要低压、低速钻进,以保证钻孔的垂直度。(2)根据不同的地质特点,合理控制钻进参数(钻速、钻压、钻进速度要求)。一般土层(主要指粘土层)使用档(70转/分),适当减小钻压,

14、加快钻进速度;在特殊情况下(主要指砂层土),使用档(40转/分),适当增加钻压,减慢钻进速度。 四、主要施工流程和施工方法四、主要施工流程和施工方法4.3 工程桩施工方法324.3.3 成孔施工(4)钻孔中泥浆密度控制:一般情况,在松散易塌地层中(如粉土、粉砂土层),泥浆密度控制在1.30左右,在粘性土层中(如粉质粘土),泥浆密度控制在1.25左右。(5)在成孔过程中,泥浆池循环沟应经常疏通,泥浆池应定期清理废浆及时外运。(3)钻孔中的钻进快与慢,护壁泥浆的性能、指标要根据实际地层的土质情况而变化。 四、主要施工流程和施工方法四、主要施工流程和施工方法4.3 工程桩施工方法334.3.3 成孔

15、施工钻进控制参数土层名称土层名称钻压钻压(kPa)钻进速度钻进速度转速(转速(rpm)目目 的的开钻时510慢慢,40转确保中心对中,保证开孔垂直钢护筒底口510慢慢,40转防止破坏钢护筒与地层的粘结,造成泥浆反窜粉土、粘土1025中快,70转防止缩孔淤泥质土层515慢较慢,40转防止缩孔砂土515慢慢,40转避免钻头摆动扩孔 四、主要施工流程和施工方法四、主要施工流程和施工方法4.3 工程桩施工方法344.3.3 成孔施工成孔泥浆控制参数序序 号号项项 目目参参 数数备备 注注1入孔泥浆比重1.05-1.10泥浆比重计测试2入孔泥浆粘度18-22泥浆粘度计测试3排出孔泥浆比重1.3左右泥浆比

16、重计测试4排出孔泥浆粘度20-25泥浆粘度计测试5含砂率3%使用除砂器和二级沉淀控制 四、主要施工流程和施工方法四、主要施工流程和施工方法4.3 工程桩施工方法354.3.3 成孔施工成孔质量标准序号序号项项 目目标标 准准备注备注1成孔方式回旋式钻进、泥浆护壁2桩径允许偏差(d)+0.20d -0.00d用JJY型井径仪3垂直度允许偏差(%)1/150用JJX型测斜仪4孔径沉淤(cm)10用带测锤的测绳5桩位允许偏差1/41/6桩的设计直径钢尺检查 四、主要施工流程和施工方法四、主要施工流程和施工方法4.3 工程桩施工方法364.3.4 清孔本工序重点要求为:清孔关键在于一清,一清应在钻至桩基设计底部本工序重点要求为:清孔关键在于一清,一清应在钻至桩基设计底部12米时进行,米时进行,清孔时上下提动钻杆,有利于捣碎较大泥块,从而使较小的泥块随泥浆从孔口泛清孔时上下提动钻杆,有利于捣碎较大泥块,从而使较小的泥块随泥浆从孔口泛出,因此一清工作成功完成,更加能保证底部沉淤符合设计要求。出,因此一清工作成功完成,更加能保证底部沉淤符合设计要求。(1)第一次清孔:成孔结束后立刻利用钻杆进行第一次
