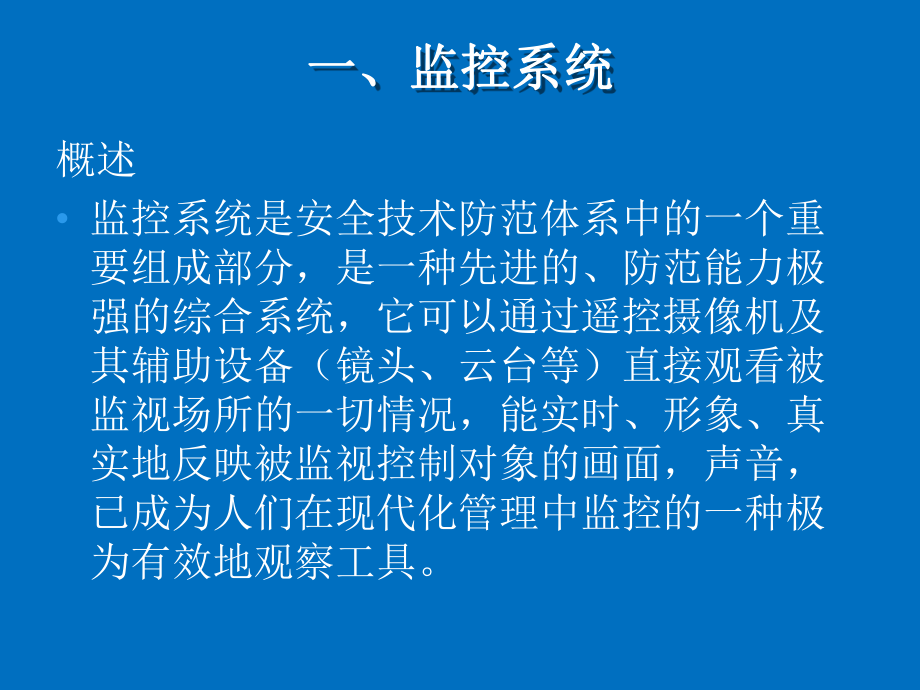

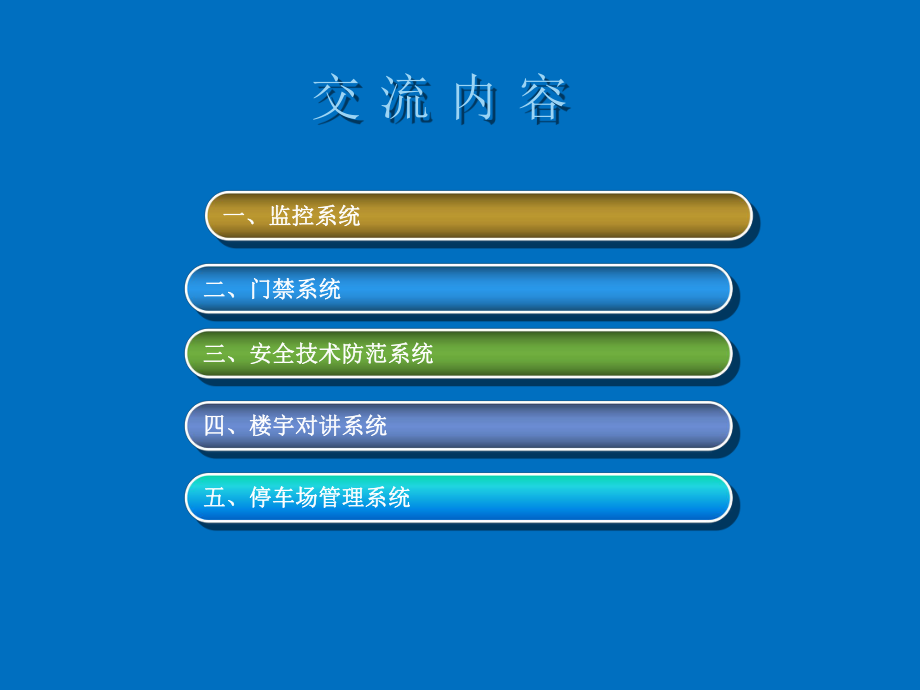

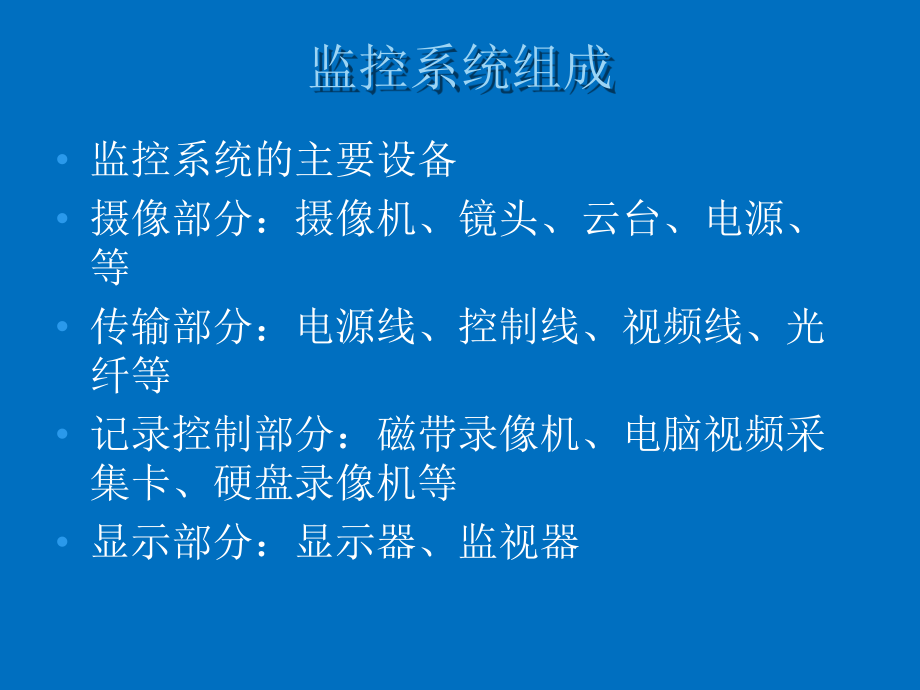

1、交 流 内 容一、监控系统一、监控系统二、门禁系统二、门禁系统三、安全技术防范系统三、安全技术防范系统四、楼宇对讲系统四、楼宇对讲系统五、停车场管理系统五、停车场管理系统一、监控系统一、监控系统概述 监控系统是安全技术防范体系中的一个重要组成部分，是一种先进的、防范能力极强的综合系统，它可以通过遥控摄像机及其辅助设备（镜头、云台等）直接观看被监视场所的一切情况，能实时、形象、真实地反映被监视控制对象的画面，声音，已成为人们在现代化管理中监控的一种极为有效地观察工具。 监控系统组成 监控系统的主要设备 摄像部分：摄像机、镜头、云台、电源、等 传输部分：电源线、控制线、视频线、光纤等 记录控制部分

2、：磁带录像机、电脑视频采集卡、硬盘录像机等 显示部分：显示器、监视器摄像机分类 这里是几种摄像机的外形固定摄像机也称为枪机半球摄像机智能高速球摄像机智能高速球摄像机智能高速球摄像机为解码器、云台、摄像机、镜头等多个设备的整合体一体化摄像机左边是带红外线的固定焦距的摄像机右边具有对焦和变焦功能的摄像机吸顶式半球型摄像机 这种摄像机主要用在电梯、楼梯口、天花板等监控范围小的地方安 装电脑视频采集卡 这是电脑视频采集卡 现在一般不用磁带录像机硬盘录像机软件操作界面智能球控制键盘1、直接控制摄像机2、可控制球机或解码器。3、实现对摄像机恒速云台、镜头、灯光、雨刮等前端设备的控制。光端机显示器、监视器显

3、示系统和监视系统监视系统一般连接示意图监控系统常见故障分析1 摄像机（1）无图像输出a.检查电源是否接好，电源电压是否足够，极性是否正确。b.BNC接头或视频电缆是否接触不良。c.镜头光圈是否打开。d.视频或直流驱动的自动光圈控制线是否接对。（2）图像质量不佳a.镜头是否有指纹或太脏。b.光圈是否调好c.视频电缆接触不良。d.电子快门或白平衡设置有无问题。e.传输距离是否太远。f.电压是否正常。g.附近是否存在干扰源。h.在电梯里安装时要与电梯保证绝缘免受干扰，必要时加装视频抗干扰器。2 显示器 a.显示器是否有电源。 b.视频输入信号来源是否正确。 c.接入BNC头视频线接触不良，造成画面跳

4、动或无图像。3 室外全能护罩 a. 电源工作不正常。 b. 电源接线、控制接线是否正常，且线路无断线等故障。 c.先接通主AC24V电源，才能使雨刮、除霜等生效。4 解码器(1)接通电源，电源指示灯不亮。a.检查电源有否加到接线柱。b.检查电源保险丝是否损坏，整流稳压电路是否正常。(2)通电即烧保险丝a.检查接线端子的公共端（com）有没有接错。b.检查云台输出电压选择有否选对。（220v、24v)(3)电源灯亮但无法控制a.信号线是否接对，有无接错。b.控制时信号灯是否闪烁。c.有否正确编码，拨码开关是否正常。(4)控制不灵乱转a.检查控制码信号线有无接错。b.同一条信号线控制线过长，老化。

5、c.同一条信号线串（并）接过多的解码器。光端机常见故障 一、没有视频信号 1、检查各设备是否供电正常。 2、检查接收端对应通道视频指示灯是否 点亮， A、若指示灯点亮、查接收端到监视器中间设备。 B、若指示灯不亮、查发送端对应通道视频指示灯是否点亮。 a、灯亮，证明视频信号已到光端机，重点检查尾纤及接口，必要时用酒精清洗尾纤头。 b、灯不亮，重点检查摄像机、电源、视频线及接口。 若以上方法不能排除故障且有同型号的设备时，可以采用替换检查法，即将光纤接到另一端工作正常的接收机或更换远端的发射机即可准确地判断故障设备。二、门禁系统基础 概述 门禁系统，又称出入管理控制系统，它是近年来随着社会进步发

6、展起来的一个新兴行业，是一种管理人员出入的数字化管理系统。门禁系统是属于智能弱电系统中的一种安防系统， 它集电子，机械，光学，计算机技术，通讯技术，生物技术和现代安全管理措施为一体，是解决重要场所人员出入安全防范管理的有效措施。 1 门禁系统的原理 （1）授权人员持有效ID(IC)卡，或密码和自己的指纹，就可以开启电控门； （2）对需要控制的出入口，安装受电锁装置和感应器（如：电子密码键盘、读卡器、指纹阅读器等）控制的电控门； （3）所有出入资料，都被后台计算机记录在案；通过后台计算机可以随时修改授权人员的进出权限； （4）该系统还可以加入考勤系统功能。2门禁类别 目前市场上的门禁系统类别主要

7、分为: A、密码键盘(为最简单的门禁系统，只需输入密码即可开门),但安全性不高，密码容易外泄。这是早期使用的产品。 B、单门磁卡机(通过键盘设置允许某些磁卡开门，为刷卡接触式) 红箭头所指卡槽是刷卡的地方，现在在门禁系统中很少见到，这个在银行里面常常见到。因为磁卡与卡槽之间有接触，磁卡容易损坏。 C、条码机（通过红外感应识别条码）这个很少用在门禁系统中，一般在超市收费系统中使用。 D、指纹机（通过识别人体固有指纹来控制人员的出入）这个也就是我们常用的考勤机E、生物识别系统（通过人体的固有活体生物特征来控制人员的出入）这个在小区门禁系统中很少用，有虹膜型，利用人的眼睛来识别，有人脸自动识别系统，

8、通过人的脸型来识别，这两个只有在特殊单位使用，因为人的眼睛会经常变化，引起系统识别不到，人的脸型也会经常变化，如女的化妆，男的长胡子可能都会影响系统识别。 F、独立单门感应式ID卡读卡机 在广州用的最多的就是微动力、高优等品牌 G、独立单门感应式IC卡读卡机、它和ID卡的区别主要是读头芯片不一样 H、联网感应式ID、IC卡系统，有的控制器可以接ID读卡器、也可接IC读卡器。不过每个厂家生产的产品会不一样。单门门禁系统连接图出门按钮RS485电源线读卡器门锁门禁控制器吊顶计算机发卡器读卡器1控制器1485转换器电脑控制器2控制器n读卡器2读卡器n多门联网门禁系统连接图 3门禁工作原理门禁的硬件工

9、作原理极为简单,易于理解.它的硬件控制部分为电子接点开关,与电锁电源、电锁串联成一个回路,通过读卡或出门按钮及其它方式传递信息给控制器,由控制器处理各种信息后发出指令,控制输出继电器(电子开关)的动作,从而控制电锁的动作,同时,控制器产生各种相关信息,以留作巡更、考勤、查询用. 其工作原理图如下所示： 门禁软件操作在这里不讲了，因为每个厂家生产的产品操作界面不一样，程序更加不一样，这个要看每个楼盘使用的是什么品牌，怎么操作要看厂家产品说明书。任何一个产品说明书都需要我们好好保管，有时因为一个密码忘掉了，产品损坏了就有可能要更换整个系统。门禁系统常见故障解答故障现象可能原因排除方法电源指示灯不亮

10、1.无电源或电压不足检查主电源电路保护器2.读卡器接线短路可能有故障，控制器处于过流保护状态1.确认控制器电源板上外接电源输入端接触良好。2. 测量供电电压，确保供电电源电压在220AC10之间。3拔掉读卡器接线端子，看指示灯是否正常。刷卡，其读卡器LED灯不闪或蜂鸣器不响1读卡器连线接触不良确认控制器内读卡器接线端子接触良好、确认接线盒内读卡器连接良好2.读卡器供电电压不足1.检查给读卡器供电的12V电压连接正常 2.检查电缆长度是否超过150米的最长距离。读卡器读卡距离太短1.在读卡器附近有强电磁干扰场换一个读卡器的安装位置或移走发出强电磁场的设备2.读卡器电缆没有屏蔽或放在电磁场附近3.

11、读卡器安装在金属表面改用屏蔽电缆确保读卡器电缆不和电源线电缆平行铺设。1.把读卡器安装在非金属表面上；2.加装辅助底座；3.改用可以安装在金属表面的读卡器上；在通电时，读卡器不断的发出BEEP声，1控制器和读卡器之间的电缆连接不正确。2.电源线虚接检查电缆连接是否正确；控制器不能和电脑正常通讯1.有源的485转换器检查转换器的电源接线检查转换器的485信号线正、负是否接反；2.无源的485转换器检查转换器的485信号线正、负是否接反；3.主控板上RS232/485选择跳线与接线方式不符检查选择的是232通讯还是485通讯；3.计算机的串口是否正常；或被其他程序占用更换串口；关闭其他程序；4.控

12、制器的地址是否冲突或没有设置地址重新设置地址；5.通讯线是否用屏蔽线缆更换屏蔽线缆；6.通讯线路结构是否为星型重新布线或增加485集线器或485中继器；在软件上显示的卡号和卡上的卡号不符1.读卡器上的数据线接反2.线路干扰将读卡器的数据线DO、D1线序对调； 检查线路；电插锁的锁舌乱跳1.锁的供电功率不足1更换更粗的锁线；2若使用的是辅助电源，更换大功率的开关源；授权卡打不开门1控制器与电锁之间的连接不正确检查线路2.电控锁锁舌与门锁孔机械卡死检查锁孔与门磁的位置控制器不能和电脑正常通讯1.有源的485转换器检查转换器的电源接线检查转换器的485信号线正、负是否接反；2.无源的485转换器检查

13、转换器的485信号线正、负是否接反；3主控板上RS232/485选择跳线与接线方式不符检查选择的是232通讯还是485通讯；3.计算机的串口是否正常；或被其他程序占用更换串口；关闭其他程序；4.制器的地址是否冲突或没有设置地址重新设置地址；5.通讯线是否用屏蔽线缆更换屏蔽线缆；6.通讯线路结构是否为星型重新布线或增加485集线器或485中断器；在软件上显示的卡号和卡上的卡号不符1.读卡器上的数据线接反2.线路干扰将读卡器的数据线DO、D1线序对调； 检查线路；电插锁的锁舌乱跳1.锁的供电功率不足1更换更粗的锁线；2若使用的是辅助电源，更换大功率的开关源；授权卡打不开门1控制器与电锁之间的连接不

14、正确检查线路2.电控锁锁舌与门此锁孔机械卡死检查锁孔与门磁的位置三、防盗报警系统基础 概述 防盗报警系统就是用探测装置对建筑内外重要地点和区域进行布防。它可以探测非法侵入，并且在探测到有非法侵入时，及时向有关人员示警。人为的报警装置，如电梯内的报警按钮、人员受到威胁时使用的紧急按钮、脚跳开关等也属于此系统。 防盗报警系统负责建筑内外各个点、线、面和区域的侦测任务，它一般由探测器、区域控制器和报警控制中心3个部分组成。探测器是此系统的重要组成部分，此系统还有一个任务，就是一旦有报警，要记录入侵时间、地点，同时要向监视系统发出信号，让其录下现场情况。最底层是探测和执行设备，它们负责探测人员的非法入

15、侵，有异常情况时发生出声光报警，同时向区域控制器发送信息，区域控制器负责下层设备的管理，同时向控制中心传送自己所负责区域内的报警情况。系统一般组成户外周界探测器吸顶式探测器挂壁式探测器一般的报警控制器具有以下几方面的功能:1、布防与撤防 2、布防后的延时3、防破坏 4、微机联网功能报警系统常见故障 1、主机布防或强制布防后触发有线前端，但不报警原因？ 可能原因：有线前端与主机的连接线路错误，线路发生短路，断路，前端供电电压不足，线尾电阻未接、接错，防区属性没有编写或编写错误等都可能导致主机布防后触发有线前端但不报警。 排除方法：正确检查有线前端和主机之间的连接线路，检查线尾电阻是否未接或接错，

16、利用万用表测试线路有无短路，断路，前端供电电压是否稳定(不能低于9V)等情况，若编程错误应重新正确的对有线前端进行属性的编写。 2、主机布防后触发无线前端，但不报警原因？ 可能原因：无线前端的电池电量不足，无线前端学码不正确，或者学进乱码，无线前端学进主机后没有编入该防区的防区属性,或防区属性编写错误，无线前端与主机间的距离超出了额定的发射距离，无线前端与主机之间有金属物阻隔导致屏蔽等都可能导致主机布防后触发无线前端，但不报警故障。 排除方法：更换电池，将无线前端与主机重新学码，正确的对无线前端所学进主机的该防区进行属性编程，缩短无线前端和主机之间的距离，若有金属物阻隔导致屏蔽则考虑重新调整无线前端安装位置。 3、主机接收不到高频信号的原因？（包括遥控器及无线转换器） 可能原因：遥控器电池电量不足或转换器未通电,遥控器及无线转换器的无线码未学进主机，或者距离主机太远，主机的高频不能解码等都可能导致主机接收不到高频信号。 排除方法：更换电池连接电源，或换一个遥控器测试,正确编程学习无线码,缩短遥控器及无线转换器与主机间的距离测试，若使用多个遥控器均学不进主机则说明主机高频接收可能有问题,
