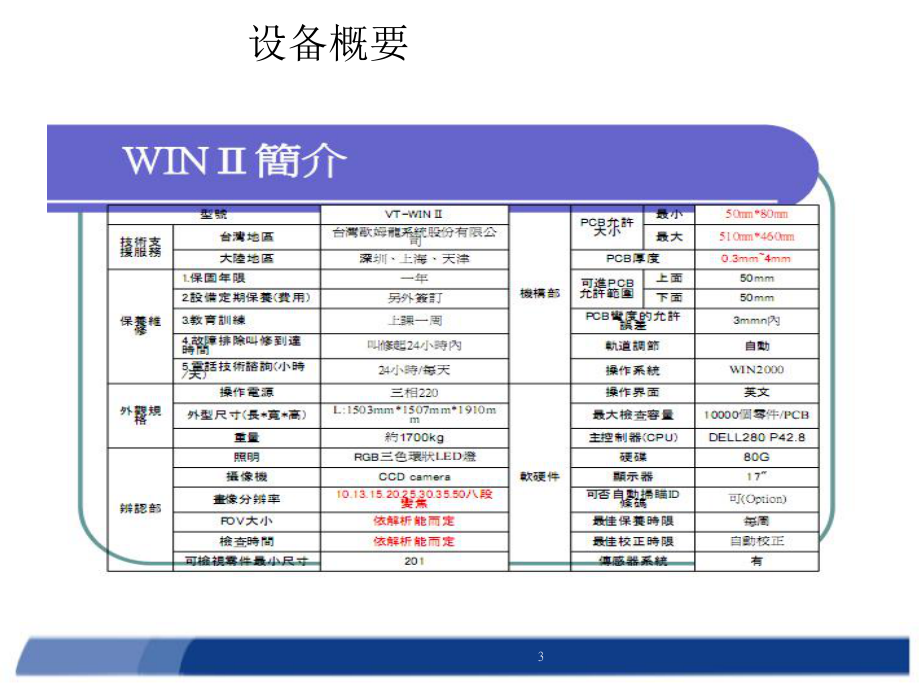

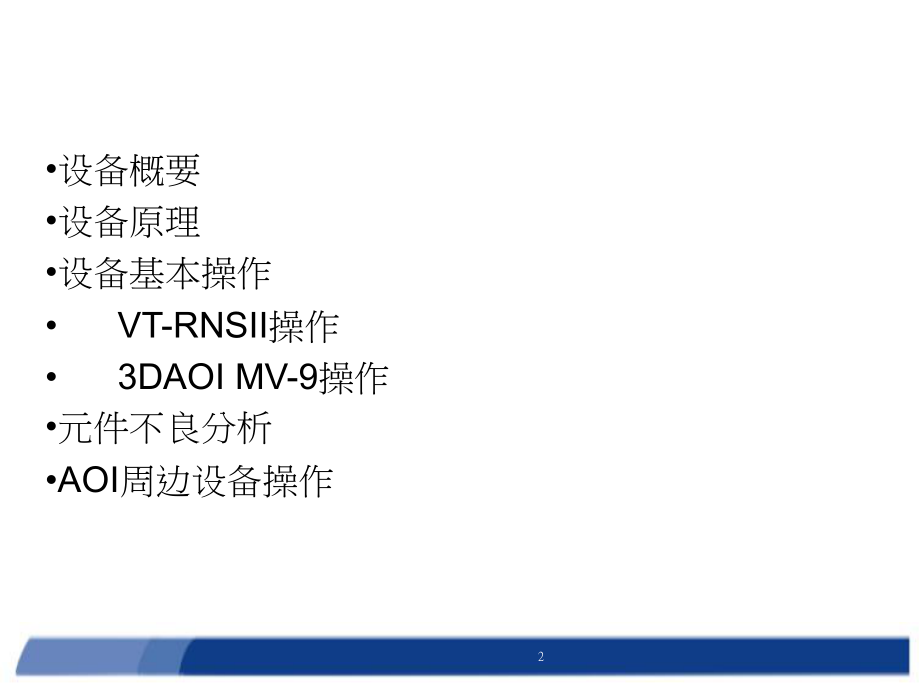

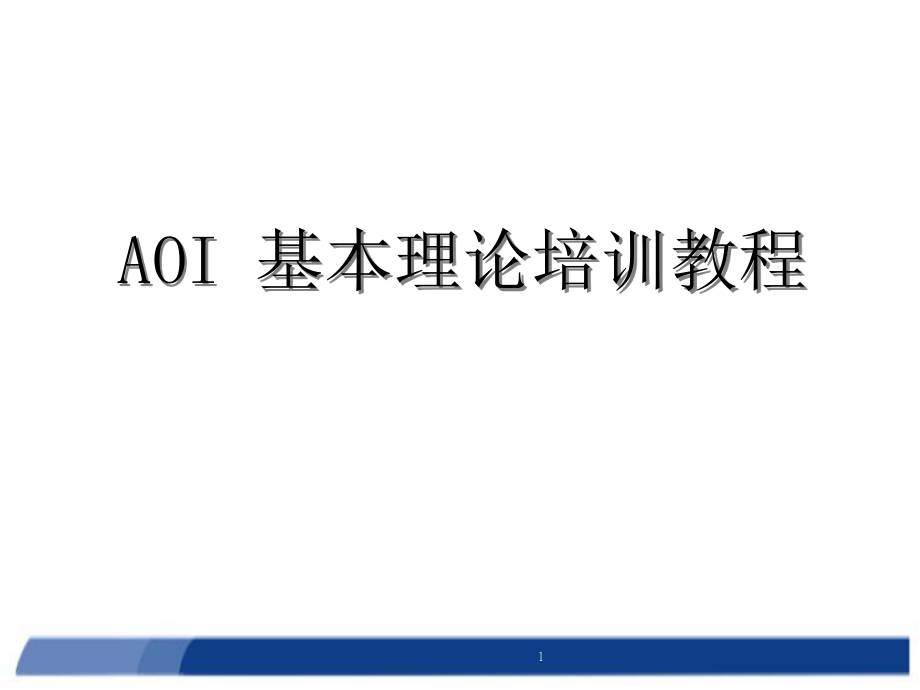

1、1AOI 基本理论培训教程2设备概要设备原理设备基本操作 VT-RNSII操作 3DAOI MV-9操作元件不良分析AOI周边设备操作3设备概要4AOI测试的范围设备概要5设备原理设备原理设备基本操作 VT-RNSII设备操作 开机步骤：设备基本操作设备基本操作设备基本操作 选择测试程序步骤：设备基本操作设备基本操作 VT-WINII设备操作设备基本操作 VT-WINII设备操作设备基本操作VT-WINII Repair操作设备基本操作17设备基本操作VT-RNSII LOYAL 操作输入工号输入小管号输入正背板输入单别、工单号点击登录18VT-RNSII LOYAL 操作设备基本操作点击开始
2、启动点击重新取得19VT-RNSII LOYAL 操作设备基本操作20VT-RNSII LOYAL 操作设备基本操作如果报错，点击确定，就OK了。21VT-RNSII Repair 操作设备基本操作22VT-RNSII Repair 操作设备基本操作根据LOYAL的测试关卡来选择。23VT-RNSII Repair 操作设备基本操作在输入电路板ID一项中扫入条码24VT-RNSII Repair 操作设备基本操作根据快捷健进行Repair操作，相应的不良点对应在相应的位置，如图25VT-RNSII Repair 操作设备基本操作在放大镜下确认不良，不良入系统，填写不良卡。26VT-RNSII
3、Repair 操作设备基本操作不良卡设备基本操作27ON3DAOI MV-9开关机操作开机步骤：1、将电源开关由OFF档拨到ON档OFFOFF :关闭 ON：开设备基本操作282、按动UPS开关，启动UPS，并确认UPS电压在208V至230V 之间，同时确认气压表显示气压在0.4V至0.6V 之间。UPS开关电压气压表设备基本操作293.打开电脑主机开关，在显示屏上点击“inspector”图标。跳出“LOG IN”对话框，在ID选择：“tester”password:“0”点击“OK”按钮登录。测试软件设备基本操作304.登录后出现如图所示界面提示按ORIGIN按钮。ORIGIN按钮 设备
4、基本操作315.进入程序界面后，在当前程序下拉菜单中选择打开PCB程序连接，选择所需要的程序。如下图：程序打开本地PCB Model设备基本操作326.根据PCB板设置对应的轨道宽度。如下图：点击YES自动调整宽度设备基本操作337.点击开始/停止按钮，设备开始运行。如下图：点击绿色按钮运行蓝色按钮是运行等待设备基本操作348.Repair(维修站)打开“RepairPlusn”图标，弹出维修窗口。如下图：点击该按钮维修站界面设备基本操作358.Repair(维修站)界面图标功能介绍：如下图：OK图像不良内容不良代码样品图像NG图像灯光设备基本操作368.Repair(维修站)界面图标功能介绍
5、：如下图：灯光类型水平水平垂直垂直水平水平垂直垂直自定义自定义黑白黑白彩光彩光键盘表示QWERTY设备基本操作379.复判用方向键：NGOK结束设备基本操作383DAOI MV-9开关机操作关机步骤：1.在当前程序下拉菜单中选择关闭PCB程序，如下图：退出测试程序界面设备基本操作393DAOI MV-9开关机操作关机步骤：2.打开“开始”菜单选择“关机”关闭电脑主机。设备基本操作403DAOI MV-9开关机操作关机步骤：3.设备关闭步骤和开机步骤相反。关机顺序为：7、6、5、4、3、2、1。41AOI检查不良判定方法检查不良判定方法. .空焊，电容、电阻、二极管、三极管、排阻的空焊的颜色是红
6、绿色的。在空焊，电容、电阻、二极管、三极管、排阻的空焊的颜色是红绿色的。在AOIAOI机器测试时机器测试时会显示焊锡浸润异常会显示焊锡浸润异常. .如图所示：如图所示：NGNG图像图像: :电容空焊电容空焊 电阻空焊电阻空焊OKOK图像图像: :422.IC2.IC、连接器空焊的颜色是蓝绿色的。、连接器空焊的颜色是蓝绿色的。AOIAOI测试时会显示焊锡浸润异常，异物也会显示焊锡浸测试时会显示焊锡浸润异常，异物也会显示焊锡浸润异常润异常. .如图所示：如图所示：NGNG图像图像: : 连接器空焊连接器空焊 IC IC空焊空焊OKOK图像图像: :3.3.反白、缺件、偏移、立碑、破损：电容、电阻、
7、二极管、三极管、排阻、反白、缺件、偏移、立碑、破损：电容、电阻、二极管、三极管、排阻、ICIC、连接器等、连接器等所有的元件缺件、偏移时、立碑。所有的元件缺件、偏移时、立碑。AOIAOI测试时显示贴装异常。如图所示：测试时显示贴装异常。如图所示：NGNG图像图像: :ICIC缺件缺件 排阻偏移排阻偏移 电容破损电容破损 OKOK图像图像: : 43 4.少锡、多锡、连锡：少锡、多锡时报焊接成形角异常。连锡时报桥接。如图所示：少锡、多锡、连锡：少锡、多锡时报焊接成形角异常。连锡时报桥接。如图所示：NG图像图像:连接器异物连接器异物 IC桥接桥接 电容少锡电容少锡OK图像图像: 445.5.错件、反向时会报元件不同（注意：报元件不同时要对照样品板），如图所示：错件、反向时会报元件不同（注意：报元件不同时要对照样品板），如图所示：NGNG图像图像: :ICIC反向反向 二极管反向二极管反向( (极性要和电路板上的丝印极性要和电路板上的丝印“K K”一致一致) )OKOK图像图像: :453、元件不良分析
