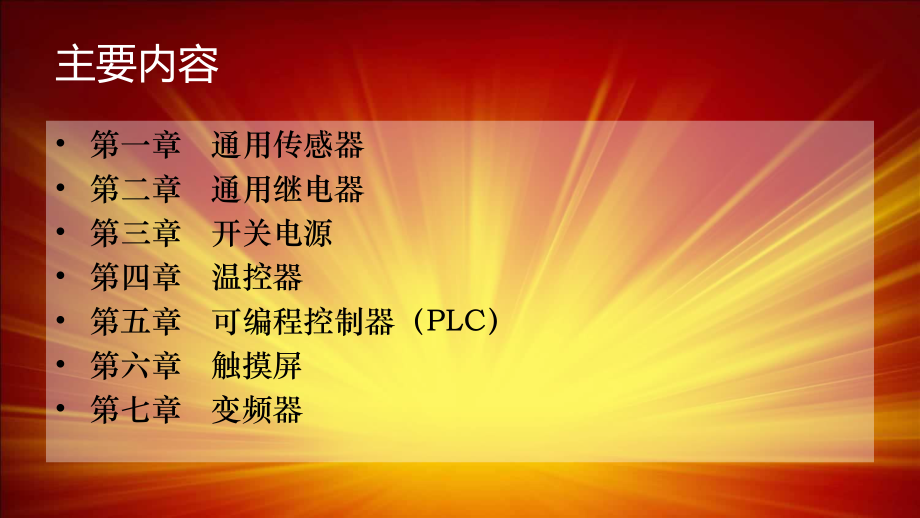

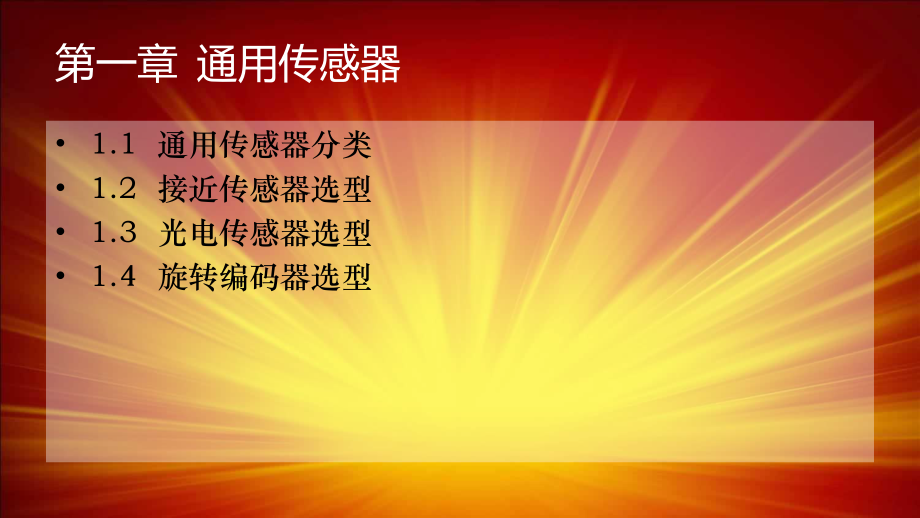

1、OMRON选型主要内容 第一章 通用传感器 第二章 通用继电器 第三章 开关电源 第四章 温控器 第五章 可编程控制器（PLC） 第六章 触摸屏 第七章 变频器第一章 通用传感器 1.1 通用传感器分类 1.2 接近传感器选型 1.3 光电传感器选型 1.4 旋转编码器选型 1.1 通用传感器分类通用传感器检测物体有无检测电机旋转 接近传感器（检测距离30mm）旋转编码器欧姆龙传感器分类1.2 接近传感器选型 1.2.1 接近传感器主推产品 欧姆龙接近传感器分为电感式和电容式两种。电感式接近传感器只能检测金属物体，电容式接近传感器金属与非金属都能检测。一般在检测金属物体时推荐电感式，检测非金属
2、物体时选电容式。欧姆龙电感式接近传感器主推E2E系列，电容式接近传感器主推E2K-C系列。1.2.2 E2E系列接近传感器选型步骤选型步骤检测距离30mm选择光电传感器确认系列确定系列确定系列检测距离检测距离：对射型-投光器到受光器的距离：回归反射型-投光器到反射板的距离；扩散反射型-投光器到检测物体的距离。查看订货信息确认标准型/防油型确认检测方式确认连接方式确认检测距离确认输出形式确认本体型号确认附件型号确定型号检测方式检测方式：对射型、回归反射型，扩散反射型，一般客户会提出要求。连接方式连接方式：导线引出型，接插件型。工作电源工作电源：光电传感器所接电源，E3Z系列只能接DC12V-24
3、V形状形状：主要指直径大小和螺纹有无。输出形式输出形式：NPN、PNP,主要是接线方式不同。客户会提供要求。若选择接插件型，则需要接插件附件。若选择是回归反射型，则需选择反射板。扩散反射型的检测距离和物体颜色及大小有关。1.3.3 光电传感器选型举例 举例举例1 1：某客户需要一传感器，要求检测距离8m，直流供电，对射型，PNP输出，导线引出型。 举例举例2 2：某客户需要一传感器，检测距离2M，直流供电，回归反射型，PNP输出，导线引出型。E3Z-T81A 2ME3Z-R61 2M反射板E39-R11.4 旋转编码器选型旋转编码器增量型绝对型不保持断电位置保持断电位置E6B2-C系列E6C3
4、-A系列1.3.2 编码器选型步骤选型步骤不保持断电位置选择增量型确认系列确定系列确定系列查看订货信息确认外径大小确认电源电压确认输出方式确认分辨率确认本体型号确认附件型号确定型号外径外径：E6B2-C系列旋转编码器外径均为40mm连接方式连接方式：导线引出型，接插件型。工作电源工作电源：E6B2-C系列有DC5V 12V 24V几个规格。分辨率分辨率：旋转编码器旋转一周所发脉冲个数，单位P/R。旋转编码器型号后一定追加分辨率。输出形式输出形式：NPN/PNP输出,电压输出、线性驱动输出。和输出距离有一定关系，NPN/PNP输出10m，电压输出2m，线性驱动输出100m。附件附件：耦合器，法兰
5、等附件。1.4.3 旋转编码器选型举例 举例举例1 1：某客户需要分辨率2000P/R，集电极开路NPN输出的增量型旋转编码器，直流供电，外形大小无要求。 举例2：某客户需要分辨率500P/R，直流供电的增量型旋转编码器，外形尺寸大小无要求，但输出距离要在30m以上。E6B2-CWZ6C 2000P/R 0.5ME6B2-CWZ1X 500P/R 0.5M 第二章 通用继电器继电器MY-J系列MKS系列LY-J系列最大开关电流5A最大开关电流10A最大开关电流15A2.2 MY-J系列继电器选型步骤选型步骤最大开关电流5A确认系列确定系列确定系列最大开关电流最大开关电流：即负载最大电流。查看订
6、货信息确认线圈电压确认接点形式确认接点容量确认是否带灯确认是否内置二极管/内置CR原件确认附件型号确定型号线圈电压线圈电压：工作电源电压，有交流、直流。接点形式接点形式：包括接点极数和接点结够。极数指所接负载的回路数，如2极、4极。接点结构有a、b、c几种形式。通常2C接点也被称为DPDT,4C接点称为4PDT.接点容量接点容量：即所能带负载大小的能力，有最大开关电压和最大开关电流构成。内置二极管内置二极管/CR元件元件：用于吸收浪涌电流。附件附件：底座确认本体型号指示灯指示灯：线圈正常供电时指示灯亮。注：若MY-J系列通用继电器不满足电流要求，则升级到MKS/LY-J系列2.3 通用继电器选
7、型举例 举例举例1 1：某客户需要一DC24V供电，AC220V 5A阻性负载，DPDT,带灯，导轨安装的通用继电器。 举例2：某客户需要一DC12V供电，DC50V 1A阻性负载，DPDT,带指示灯，导轨安装通用继电器。MY2N-J 24VDC PYF08A-EMY2N-J 12VDC PYF08A-E结束！第三章 开关电源 3.1 开关电源主推产品 3.2 开关电源选型步骤 3.3 开关电源选型举例3.1 开关电源主推产品 欧姆龙开关电源主推产品为S8JC-Z系列3.2 开关电源选型步骤选型步骤确认系列确定系列确定系列查看订货信息确认安装方式确认输入电压确认输出容量确认输出电压确认本体型号
8、确定型号安装方式安装方式：底板安装，导轨安装。输入电压输入电压：即开关电源工作电压，如S8JC-Z系列输入电压为AC220-240V输出容量输出容量：即开关电源输出功率，如S8JC-Z系列输出容量范围为15W-350W输出电压输出电压：如S8JC-Z系列输出电压有DC5V,DC12V,DC24V,DC48V几个规格可选。确认输出电流输出电流输出电流：如S8JC-Z系列输出电流范围0.7A-14.6A,和输出功率及输出电压有关。3.3 开关电源选型举例 举例1：某客户需要输出100W，DC24V导轨安装的开关电源。 举例2：某客户需要一AC220V输入，输出100W，DC24V,3A螺钉安装的开
9、关电源。S8JC-Z10024CD S8JC-Z10024CD第四章 温控器 4.1 欧姆龙温控器的分类 4.2 温控器主推产品 4.3 温控器选型步骤 4.4 温控器选型举例4.1 欧姆龙温控器分类功能价格E5CSL/E5CWLE5_ZE5_N/E5_N-HE5_REJ1 温控器价格低简易型性价比高通用型多功能型E5CSL/E5CWL系列E5-Z系列E5-N和E5-N-H/HT系列温控器选型步骤查看订货信息确认面板尺寸确认电源电压确认输入类型确认报警输出点数确认控制输出类型确认加热器断线功能确认是否安装可选单元确认本体型号确认附件型号确定型号面板尺寸面板尺寸：96X96、48X96、48X4
10、8 A E C电源电压电源电压：温控器工作电压，直流，交流。输入类型输入类型：温控器所接测温体类型，有热电偶，铂电阻，模拟量（电压，电流）。报警输出：报警输出：根据用户设定可实现上限，下限或区域报警。控制输出形式控制输出形式：继电器，电压，线性电流输出。加热断线功能加热断线功能：检测加热器是否出现断线并报警安装可选单元安装可选单元：通讯单元，事件输出单元附件：附件：上位机通讯电缆，端子盖，电流互感器等。当使用加热器断线功能时需要配电流互感器。4.4 温控器选型举例 举例1：客户要求选择一款96X96mm，PT100输入，4-20mA控制输出，并支持RS-485通讯，电源电压AC220V的温控器
11、。 举例2：客户需要一款48X48mm，AC220V供电，电压输出，接热电偶测温体，带RS-485通讯功能的温控器。E5AZ-C3MT 附件：E53-AZ03E5CZ-Q2MT 附件:E53-CZ03第五章 可编程控制器（PLC） 5.1 欧姆龙PLC分类 5.2 PLC 主推产品 5.3 选型步骤 5.4 选型举例5.1 欧姆龙PLC分类 欧姆龙PLC产品按照程序容量和I/O点数分为小型机CP1系列、中型机CJ系列和大型机CS系列。要注意，欧姆龙PLC配置I/O点数指的是本地可控I/O点数，不包括模拟量、温度或网络通信控制的点数。 其中CP1系列是整体式PLC，包含CP1H/CP1L/CP1
12、E几个系列，本地可控I/O点数最多320点；中型机CJ系列是组合式PLC，主要包含CJ1/CJ1M/CJ2H/CJ2M两个CPU系列，本地可控点数最多为2560点；大型机CS系列是底板配模块的组合式PLC，包含CS1D/CS1H-H/CS1G-H几个CPU系列，本地可控点数最多为5120点。5.2 PLC主推产品小型机：CP1H/CP1E系列 CP1H最大扩展320点 1E最大扩展180点中型机：CJ2M系列 最多扩展2560点大型机：CS1D系列5.3 选型步骤1.确认输入输出点数2.选择PLC系列3.查看订货信息4.确认电源电压5.确认输出方式6.确认CPU型号7.确认CPU是否满足点数要
13、求8.选择扩展I/O单元9.确认是否需要其他功能，选择相应的模块10.确认扩展是否可行11.确认选件板型号12.确认附件型号5.4 PLC选型举例 某客户要求PLC选型，交流供电，本地通过RS232C端口接PT，通过RS-485方式连接变频器。开关量输入输出点共需要90点，其中DC24V输入信号需要55点，输出共35点（其中继电器输出15点，晶体管NPN输出20点）；需要6路模拟量输入，6路模拟量输出；通过热电偶采集2路温度信号；通过以太网方式接入到整个控制系统中。CP1H-XA40DR CP1W-40EDT CP1W-20EDTCP1WMAD11+CP1WDA041 或 CP1W-DA041
14、+CP1W-AD041CP1W-TS001（热电偶2路输入）CP1W-CIF41(以太网)CP1W-CIF01 RS-232端口 CP1W-CIF11 RS-485端口注：如果以太网选CJ1W-ETN21,则要调添加适配器CP1W-EXT01才能安装CJ扩展单元，扩展单元还要选择CP1W-CN811 连接电缆 第六章 触摸屏 6.1 触摸屏分类 6.2 欧姆龙触摸屏主推产品 6.3 触摸屏选型步骤 6.4 触摸屏选型举例6.1 触摸屏分类尺寸尺寸类型类型NV系列3.1、3.6、4.6NV-Designer 免费下载NP系列5.7NP-Designer 免费下载 NT系列5.7、10.4NT-S
15、upport Tool（NTST）NB系列5、7NB-Designer 免费下载10.4NBZ-Designer 免费下载NS系列5.7、8、10.4、12.1、15CX-Designer（包含在CX-One内）触摸屏选型步骤1.确定屏尺寸2.选择系列3.查看订货信息4.确认电源电压5.确认显示屏尺寸6.确认单色、彩色7.确认通信端口8.确认背光颜色9.确认本体型号10.确认附件型号触摸屏选型举例 举例1：某客户需要选择一款触摸屏，DC24V供电，3-4英寸，彩色显示，要有RS-232C端口，以便与CP1H进行通信 举例2：某客户需要选择一款触摸屏，可以实现与CJ系列PLC以太网通信，10英寸
16、，外框颜色黑色。NV3Q-SW21NS10-TV01B-V2第七章 变频器 1.变频器的分类 2.变频器的选型步骤变频器分类 按功能分：V/F控制 开环矢量控制，闭环矢量控制 按性能分：简易型，多功能型，高功能型 简易型：一般应用于简单的机械传输，风机，水泵等 多功能型：一般用于风机，水泵等 高功能型：一般应用于纺织行业等选型步骤 1.确认电机功率 2.选择系列 3.查看订货信息 4.确认电源电压 5.确认最大适用电机容量 6.确认变频器输出电流 7.确认本体型号 8.确认附件型号 变频器附件：AC电抗器，DC电抗器，再生制动单元，制动电阻，数字控制器，数字操作器连接电缆，输出测噪音滤波器变频器选型举例 举例1：有一变频器选型要求，电机为三相异步电机，三相AC380V供电，额定功率15KW，只需一般速度控制。 举例2：某一新建包装机械厂要适用变频器进行调速控制剪切机，变频器为三相AC380V供电，电机为三相交流异步电机，额定功率7.5KW，额定电流12A，需要较为精准的反馈控制，在低速时需要较大的转矩。3G3MX2-A4150-Z3G3RX-A4075-Z 附件：3G3AX-PG01
