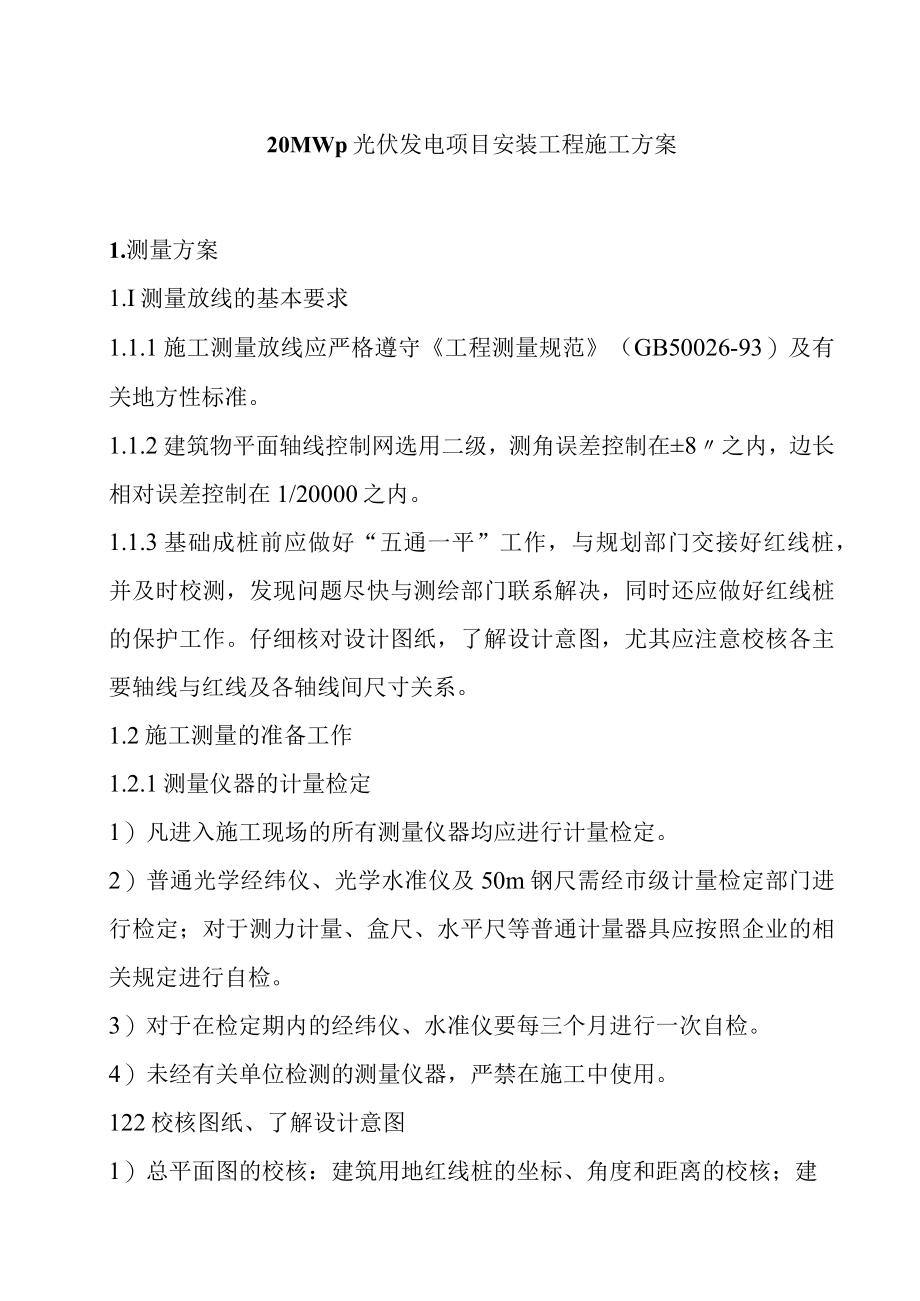

1、20MWp光伏发电项目安装工程施工方案1.测量方案1.I测量放线的基本要求1.1.1施工测量放线应严格遵守工程测量规范（GB50026-93）及有关地方性标准。1.1.2建筑物平面轴线控制网选用二级，测角误差控制在8之内，边长相对误差控制在1/20000之内。1.1.3基础成桩前应做好“五通一平”工作，与规划部门交接好红线桩，并及时校测，发现问题尽快与测绘部门联系解决，同时还应做好红线桩的保护工作。仔细核对设计图纸，了解设计意图，尤其应注意校核各主要轴线与红线及各轴线间尺寸关系。1.2施工测量的准备工作1.2.1测量仪器的计量检定1）凡进入施工现场的所有测量仪器均应进行计量检定。2）普通光学经

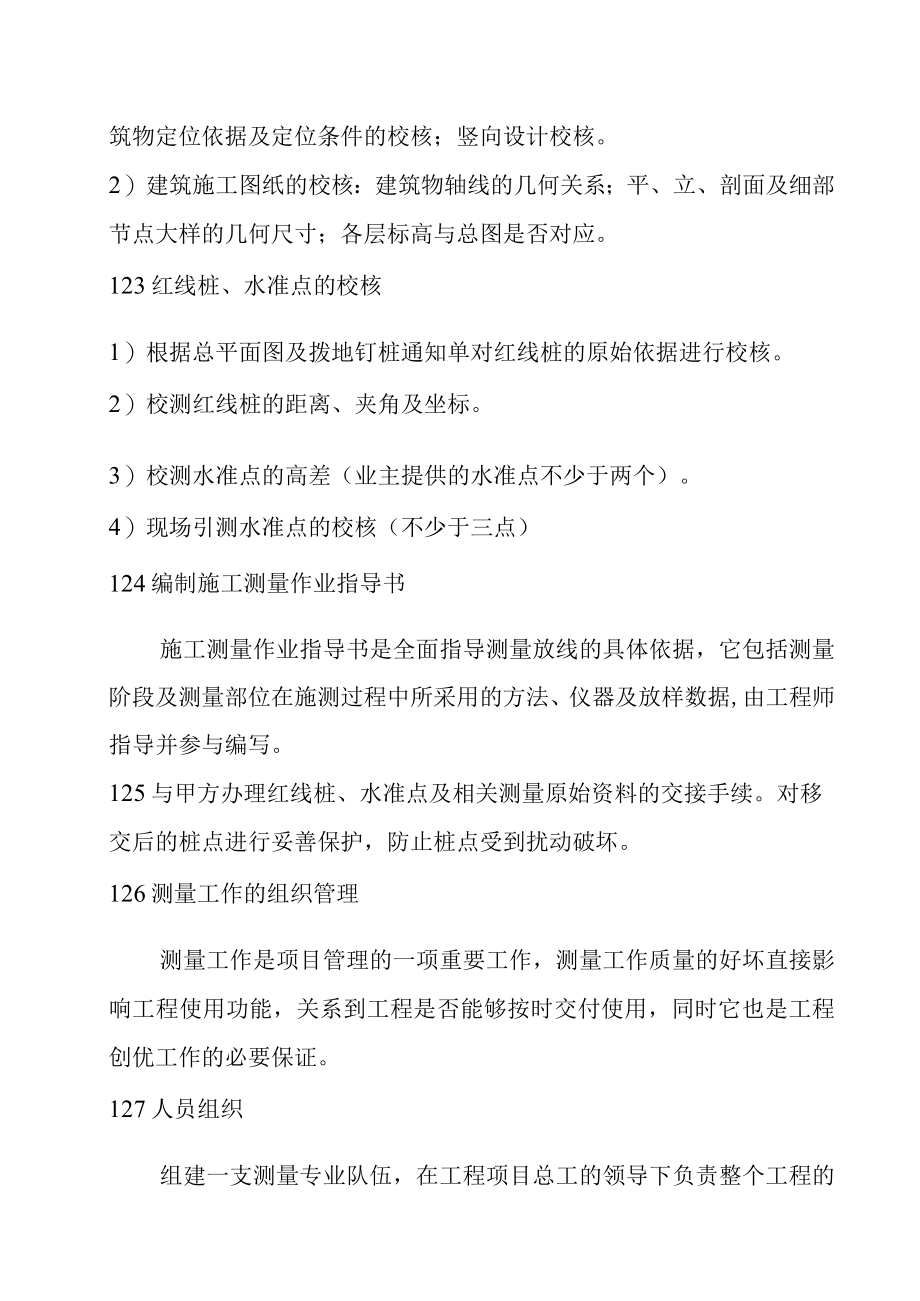

2、纬仪、光学水准仪及50m钢尺需经市级计量检定部门进行检定；对于测力计量、盒尺、水平尺等普通计量器具应按照企业的相关规定进行自检。3）对于在检定期内的经纬仪、水准仪要每三个月进行一次自检。4）未经有关单位检测的测量仪器，严禁在施工中使用。122校核图纸、了解设计意图1）总平面图的校核：建筑用地红线桩的坐标、角度和距离的校核；建筑物定位依据及定位条件的校核；竖向设计校核。2）建筑施工图纸的校核：建筑物轴线的几何关系；平、立、剖面及细部节点大样的几何尺寸；各层标高与总图是否对应。123红线桩、水准点的校核1）根据总平面图及拨地钉桩通知单对红线桩的原始依据进行校核。2）校测红线桩的距离、夹角及坐标。3
3、）校测水准点的高差（业主提供的水准点不少于两个）。4）现场引测水准点的校核（不少于三点）124编制施工测量作业指导书施工测量作业指导书是全面指导测量放线的具体依据，它包括测量阶段及测量部位在施测过程中所采用的方法、仪器及放样数据,由工程师指导并参与编写。125与甲方办理红线桩、水准点及相关测量原始资料的交接手续。对移交后的桩点进行妥善保护，防止桩点受到扰动破坏。126测量工作的组织管理测量工作是项目管理的一项重要工作，测量工作质量的好坏直接影响工程使用功能，关系到工程是否能够按时交付使用，同时它也是工程创优工作的必要保证。127人员组织组建一支测量专业队伍，在工程项目总工的领导下负责整个工程的

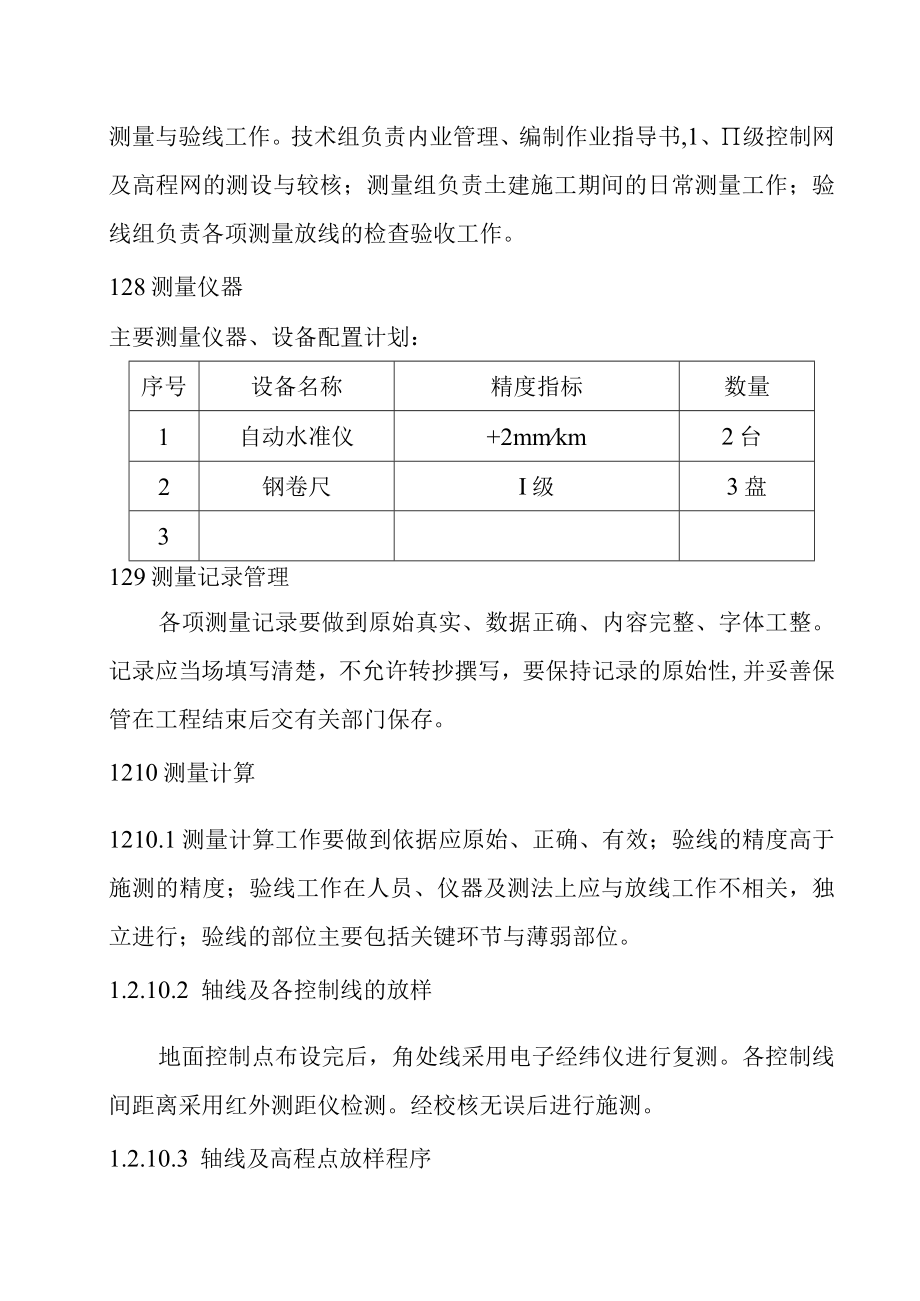

4、测量与验线工作。技术组负责内业管理、编制作业指导书,1、级控制网及高程网的测设与较核；测量组负责土建施工期间的日常测量工作；验线组负责各项测量放线的检查验收工作。128测量仪器主要测量仪器、设备配置计划：序号设备名称精度指标数量1自动水准仪+2mmkm2台2钢卷尺I级3盘3129测量记录管理各项测量记录要做到原始真实、数据正确、内容完整、字体工整。记录应当场填写清楚，不允许转抄撰写，要保持记录的原始性,并妥善保管在工程结束后交有关部门保存。1210测量计算1210.1测量计算工作要做到依据应原始、正确、有效；验线的精度高于施测的精度；验线工作在人员、仪器及测法上应与放线工作不相关，独立进行；验
5、线的部位主要包括关键环节与薄弱部位。1.2.10.2 轴线及各控制线的放样地面控制点布设完后，角处线采用电子经纬仪进行复测。各控制线间距离采用红外测距仪检测。经校核无误后进行施测。1.2.10.3 轴线及高程点放样程序本工程施工时采用“外控法”，力求将施工中所造成的误差控制在施工及验收规范之内。1.2.10.4 放线的基本要求1)施工测量放线应严格遵守工程测量规范(GB50026-93)的标准。2)建筑物平面轴线控制网选用二级，测角误差控制在8之内，边长相对误差控制在1/20000之内。基础放线尺寸的允许误差见下表：长度1.、宽度B的尺寸(m)允许误差(mm)1.(B)305301.(B)60
6、10601.(B)9015901.(B)20标高竖向传递的允许误差项目允许误差(mm)每层3总高度(H)1.30m530m1.60m1060m1.90m1590m1.20现浇钢筋混凝土结构中，柱钢筋绑扎完成后，应在竖向主筋上测设标高点，并用油漆标注，作为支模与浇注混凝土的依据。现浇柱支模后，应用经纬仪校测模板垂直度。施工层抄平之前，应先校测首层传递上来的三个标高点，当较差小于3mm时，以其平均点引测水平线。抄平时，尽量将水准仪安置在测点范围的中心位置，并进行一次精密定平，水平线标高的允许误差为3mm。结构施工中测设的平面与标高线，均应以墨线标定，线迹应清晰准确，墨线宽应小于1mm。1211测量
7、复核措施及资料的整改1211.1 外业记录采用统一格式，装订成册，回到内业及时整理并填写有关表格，并由不同人员将原始记录及有关表格进行复核，对于特殊测量要有技术总结和相关说明。1211.2 测量记录按建筑工程资料管理规程要求编制、编号，根据资料内容和数量多少组成一册或若干册装订。1.2.11.3施工测量技术资料主要包括：业主提供的红线桩坐标及水准点通知单；交接桩记录表；工程定位图；设计变更文件及图纸；现场平面控制网与水准点成果表及验收单；施工测量记录；必要的测量原始记录；竣工验收资料、竣工图等。1212仪器保养和使用制度1212.1仪器使用实行专人负责制，建立测量仪器管理台账，由专人保管、填写
8、。1.1 .12.2所有测量仪器必须每年至少校准检定一次，在仪器上粘贴校准状态标识，具备合格的计量检定证书，并由项目部测量负责人定时进行自检。1212.3 仪器必须置于专业仪器柜内，仪器柜必须干燥、无尘土。1212.4 仪器使用完毕后，必须进行擦拭，并填写使用情况表格。1212.5 仪器在运输过程中，必须手提、抱等，禁止置于有振动的车上。1212.6 仪器现场使用时，测量员不得离开。1.2.12.7 水准尺不得躺放，三角架水准尺不得用作工具使用。1213测量管理制度1.2.13.1 所有测量人员必须持证上岗。上岗前必须学习并掌握城市测量规范工程测量规范建筑工程施工测量规程及电力公司公司相关的计
9、量器具管理实施细则。1.2.13.2 场放样前，必须先熟悉图纸，对图纸技术交底中的有关尺寸进行计算、复核、制定具体的方案后方可进场。1.2.13.3 所有测量人员必须熟悉控制点的布置，并随时巡视控制点的保存情况，如有破坏应及时汇报。1.2.13.4 测量人员应了解工程进度情况，经常同有关领导和有关部门进行业务交流。1.2.13.5 与专业测量人员保持联系，及时掌握图纸变更、洽商，并及时将变更内容反映到图纸上。1.2.13.6 仪器，经常进行擦拭，检查时仪器保持清洁、灵敏，并定时维修，保持完好状态。1.2.13.7有关外业资料要及时收集整理。1213.8定期开展业务学习，努力提高测量人员素质。1
10、.2.13.9必须全心全意为施工单位服务，将所测的点或线向施工单位交待清楚。2.钢结构工程钢支架作为光伏组件的安装支撑固定的主要结构形式。本工程所有钢支架采用工厂定制加工，材质采用Q235热镀锌防腐处理，现场采用螺栓连接。2.1 测量定位：现场采用经计量部门检定合格的激光经纬仪、水准仪等测量器具。采用“外控法”与“内控法”相结合的测设方法建立基准控制点和施工方格控制网，测量时注意天气的影响。水准控制点必须固定，保证施工过程中标高统一，高程控制点要联测现场交验的水准点控制上。基础上的平面定位控制由外部控制点（或施工控制点）向基础表面引测，在基础面上放样，并校对和复核。高程控制的水准点须满足基础整
11、个面积之用，并要有高精度的绝对标高。用二等水准测量确定水准面的标高。水准测量结束后及时计算高差的闭合值调整闭合值。2.2 构件拼装构件拼装时，要利用水准仪、铅坠和钢尺对各点尺寸进行检验,合格后进行安装。2.3 支架安装工艺1）太阳能电池板支架由前、后柱、固定块、电池板固定杆、支撑杆等组成。作业准备一一支架基础复测一一前后柱安装一一固定块安装一一电池板固定杆安装一一支撑安装一一横拉杆安装一一检查调整。2）前后柱安装将前、后柱的地脚螺栓孔放置在已施工完成的碎基础上的地脚螺栓上；检查前、后柱是否正确；连接底拉杆，调整前后柱长度方向中心线与（钢管桩轴线）支柱中心线重合，用水准仪测量调整前后柱的水平度，
12、用垫块将前后柱垫平然后紧固地脚螺栓。垫块必需与前后柱进行焊接。检查支架底框平整度和对角线误差。并调整前后梁确保误差在规定范围内。用扳手紧固螺栓。如是预埋钢板则将预埋钢板与前后柱进行焊接。3太阳能并网电站主要工序4电池板组件的安装4.1也板的安装及领取11圆字电池板组件安装与电池板支架的安装平行施工，采用从单栋厂房屋面中心先敷设，再逐步向四周安装的顺序。为防止出现光伏发电系统的“木桶效应”（同一组串的组件发电功率按最低的那块组件发电），所以每一组串的组件领取安装时必须领取同一分档的组件。4.2电池板的进场检验太阳能电池板应无变形、玻璃无损坏、划伤及裂纹。测量太阳能电池板在阳光下的开路电压，电池板
13、输出端与标识正负应吻合。电池板正面玻璃无裂纹和损伤，背面无划伤毛刺等；安装之前在阳光下测量单块电池板的开路电压应符合要求；4. 3电池板安装面的粗调调整首末两根电池板固定杆的位置的并将其紧固其将放线绳系于首末两根电池板固定杆的上下两端，并将其绷紧。以放线绳为基准分别调整其余电池板固定杆，使其在一个平面内。预紧固所有螺栓。4.4太阳能电池板安装电池板在运输和保管过程中，应轻搬轻放，不得有强烈的冲击和振动，不得横置重压；电池板的安装应自下而上逐块安装，螺杆的安装方向为自内向外，并紧固电池板螺栓。安装过程中必须轻拿轻放以免破坏表面的保护玻璃；电池板的联接螺栓应有弹簧垫圈和平垫圈。并且在各项安装结束后
14、进行补漆；电池板安装必须作到横平竖直，同方阵内的电池板间距保持一致；注意电池板的接线盒的方向符合设计要求。4.5电池板调平将两根放线绳分别系于电池板方阵的上下两端，并将其绷紧。以放线绳为基准分别调整其余电池板，使其在一个平面内。紧固所有螺栓。4.6太阳能方阵电池组件汇线及线缆敷设施工4.6.1 施工准备材料要求：太阳能电池组件汇线所需材料（线缆、绑扎线、穿线管、胶带等）的规格、型号应符合设计图纸要求，并有材质检验证明及产品出厂合格证。4.6.2 作业条件太阳能电池组件、汇线箱安装完毕并检验合格。4.6.3 工艺流程准备（根据图纸设计要求截取线缆）汇线检测应符合设计图纸的规定应选用导线并作正极、
15、负极标识，组件方阵的布线应采用金属线槽敷设，金属线槽固定在支架结构上，安装牢固，布线应符合设计及标准要求。连接导线的接头应镀锡，截面大于6mm2的多股导线应加装铜接头（鼻子），截面小于6mm2的单芯导线在组件接线盒打接头圈连接时，线头弯曲方向应与紧固螺丝方向一致，每处接线端最多允许两根芯线且两根芯线间应加垫片，所有接线螺丝均应拧紧。按设计要求将电池组件连线与汇线箱连接，电缆必须搪锡。汇线完毕应按施工图检查核对汇线是否正确。组件接线盒出口处的连接线应向下弯曲防雨水流入接线盒。组件连线和方阵引出电缆应用固定卡固定或绑扎在支架上。电池板方阵汇线及检测完毕应盖上并锁紧所有接线盒盒盖。方阵的输出端应有明显的极性标志和子方阵的编号标志。4.6.4 方阵测试测试条件天气晴朗太阳周围无云，太阳总辐照度不低于在测试周期内的辐照不稳
