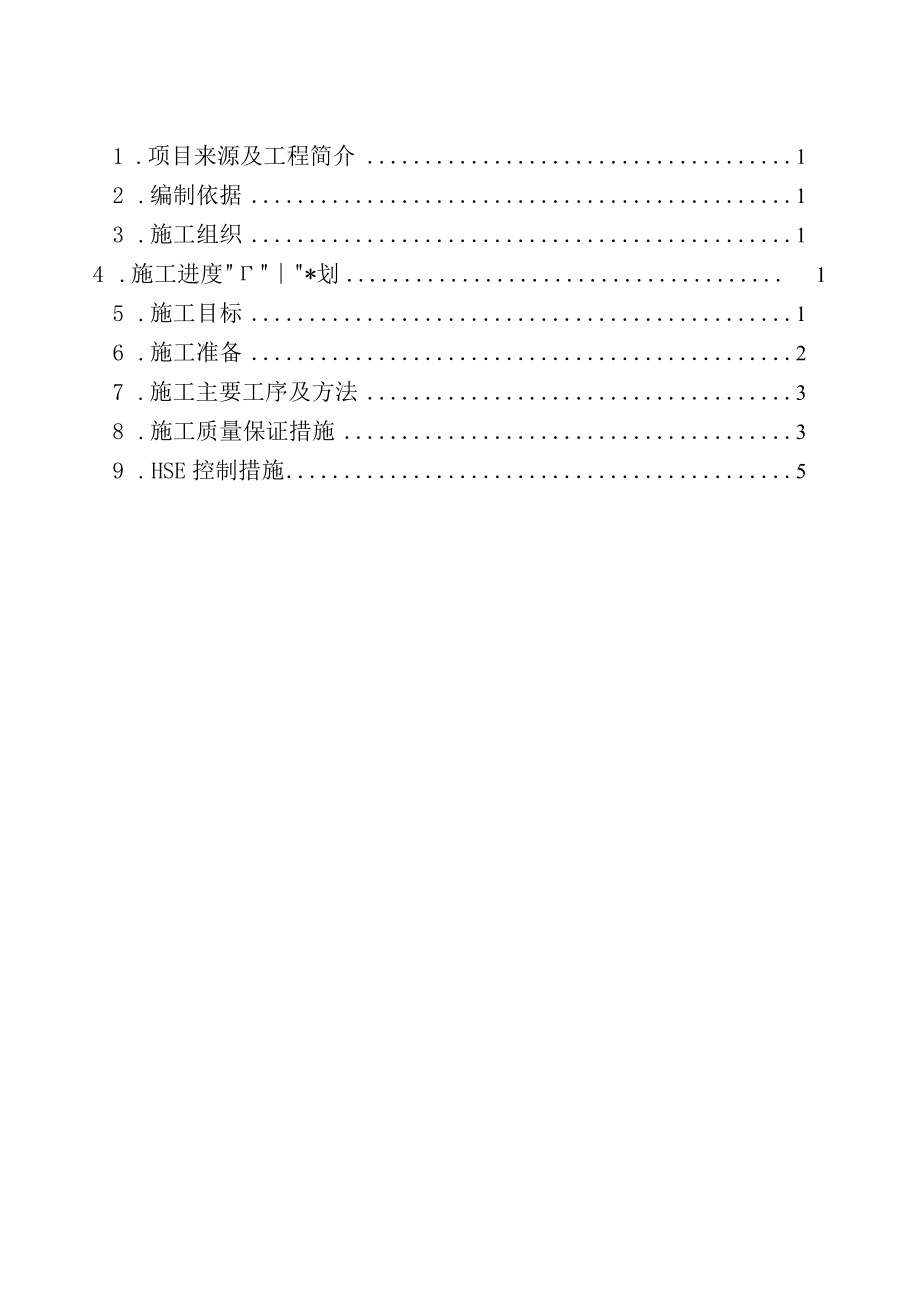

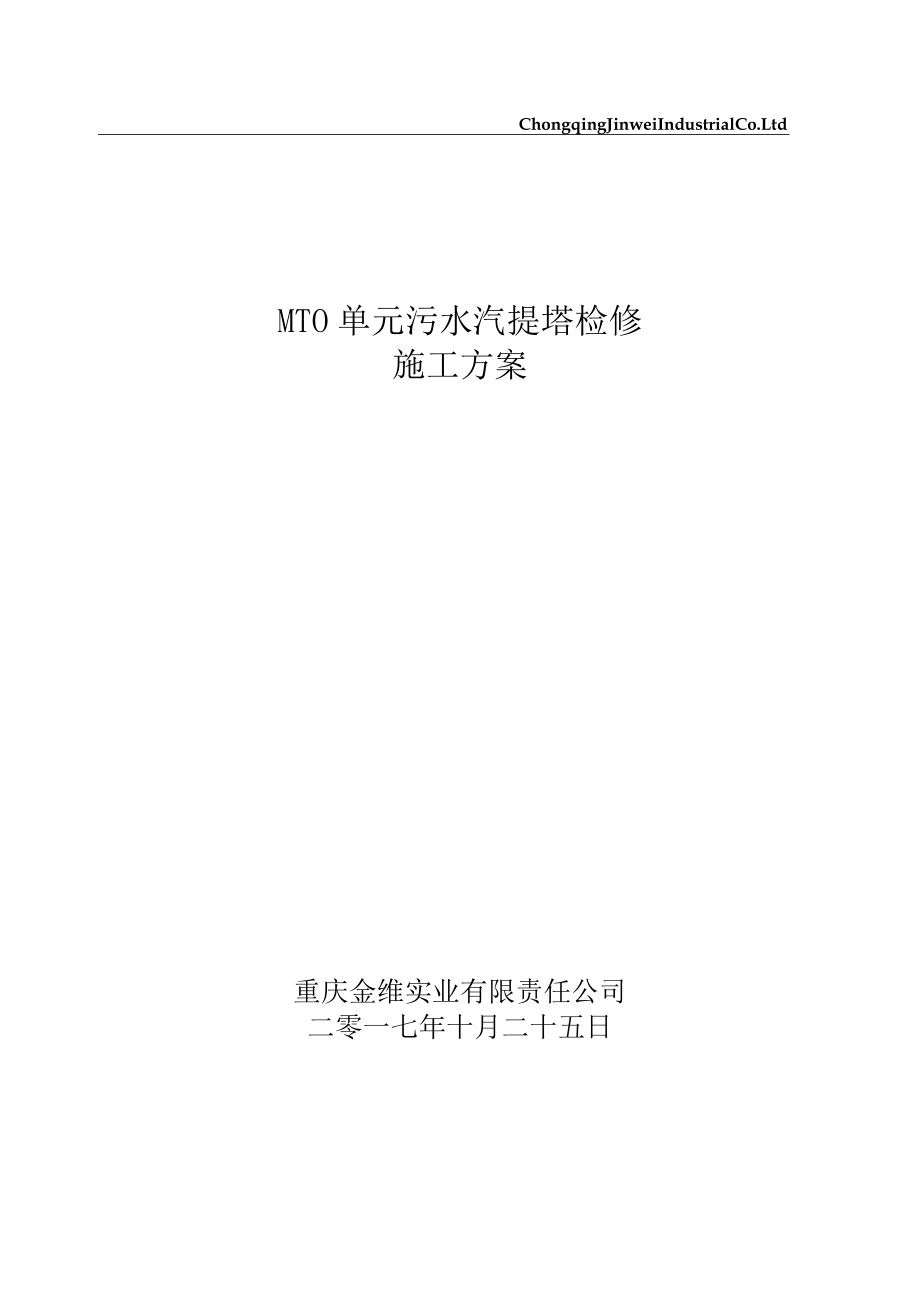

1、ChongqingJinweiIndustrialCo.LtdMTO单元污水汽提塔检修施工方案重庆金维实业有限责任公司二零一七年十月二十五日施工方案审批表项目名称MTO单元污水汽提塔检修施工单位审批批准日期审核日期编制日期主管工程师意见：签字（盖章）：日期：主管领导意见：签字（盖章）：日期：1 .项目来源及工程简介12 .编制依据13 .施工组织14 .施工进度*划15 .施工目标16 .施工准备27 .施工主要工序及方法38 .施工质量保证措施39 .HSE控制措施51 .项目来源及工程简介1.1. 项目概况项目名称：MTo单元污水汽提塔检修订单号：计划代码：施工地点：MTO装置。主要施工内
2、容：1、T1203塔系统工艺管道加盲板盲断。2、T1203塔7个人孔打开。3、拆塔盘通道板（共52层），检查塔盘是否有变形，进行修复。4、塔内清洗结束后回装塔盘通道，封闭人孔，倒通盲板。5、污水汽提塔顶回流罐（V1203）、浓缩水储罐（V1204）及汽提塔浓缩水管线清理。1.2. 项目特点MTO单元污水汽提塔在生产运行期间进行抢修施工，项目工期短，任务重，塔盘拆装工作量较大，施工中主要是受限空间作业，存在人员窒息的风险。1 .3.编制说明此方案的编制根据神华榆林公司提出的施工要求，结合项目目的和现场实际，制定出可行的施工方法和保障措施，突出项目的重点和难点，满足项目的质量、安全、工期要求。2
3、.编制依据2.1. 业主现场技术、HSE交底2.2. 现场勘查结果3 .施工组织项目负责人：孙朋伟技术负责人：高波HSE负责人：高起雄施工负责人：陈远东质量负责人：巩明博施工成员：刘红斌吴浪孔俊峰陶伟向建伟刘泳良焦子勇王治雄4 .施工进度计划见附件：污水汽提塔检修进度计划5 .施工目标5.1. HSE目标强化安全管理，落实安全措施，杜绝违章作业，确保无安全事故，无环保事故，无人身事故的目标。5. 2.质量目标在工作中公司将严格按照内部质量保证体系的要求，做好各项工作，创一流的进度，一流的质量，确保检修的质量达到返修率为零。6. 3.工期目标在计划工期内合理安排施工，确保按期完工。7. 施工准备
4、7.1. 技术准备7.1.1, 技术资料准备6.1.1.1.熟悉项目要求。6.1.1.2.学习与施工相关的施工及验收规范。6.1.1.3.做好施工记录。6.1.2.技术交底做好技术交底工作。交底内容为该项目的施工程序和顺序、施工工艺、操作方法、要领、质量控制、安全措施等。专业技术负责人向专业施工负责人交底；施工负责人向施工人员交底。技术交底应有书面文字或图表，逐级交底签字确认，专业技术负责人向专业施工负责人进行交底要求细致、齐全、完善,并要结合具体操作部位、关健部位的质量要求，操作要点及注意事项等进行详细的讲述交底，施工负责人在接受技术交底后，应组织参与施工的相关人员进行认真讨论，全面理解施工
5、意图，确保工程施工质量。62劳动力资源准备劳动力计划序号O-I/-X.冈位人数职责1专业工程师2技术指导、施工质量检查2管钳工30施工作业3焊工2气割、焊接配合4起重工1吊装配合6.3施工工器具、检修材料准备序号名称单位数量备注1焊机台22氧乙块割刀、皮管副13焊条A102kg104麻绳根25氧气瓶16乙块瓶17梅花扳手把1根据盲板统计表准备8棘轮扳手套6MI6、M179法兰扩张器台110通风机台511头灯个2412临时盲板根据盲板统计表准备13M8不锈钢螺栓颗10007.施工主要工序及方法7.1 检修步骤及方法1. 1.1T1203塔进出口工艺管线加盲板隔离，具体盲板加装位置以工艺人员现场交
6、底及盲板统计表标注为准。7. 1.2将塔上7个人孔全部打开，PN2.5,DN500o全塔进行充分通风，可根据情况安装轴流风机进行强制通风。8. 1.3通风合格后，开具受限空间许可证，进入塔内，拆卸塔盘通道板螺栓，打开通道板，检查所有塔盘有无冲翻，变形、开裂等损坏情况，将受损塔盘运出吊下。9. 1.4塔内污垢清理作业。（由合同单位进行）1. 1.5塔清洗工作结束后，回装通道板，修复或更换损坏塔盘，部分塔盘螺母点焊固定，检查浮阀等塔内件有无缺失，补齐，检查塔内构件有无损坏、修复。7. 1.6清理内部杂物，塔内部隐蔽工程施工验收，清点施工工具，确认无工具等异物遗留在塔内，封闭人孔，更换垫片回装，紧固
7、螺栓。8. 1.7将工艺管线盲板导通。9. 1.8竣工验收，清理施工现场。10. 工质量保证措施10.1. 量保证体系8.1.1.采用体系：CQ/JWQM10-2013/C8.1.2.组织结构8.2.质量保证措施8.2.1.组织保证措施在检修施工过程中，分析由于由于组织的原因而影响质量目标实现的问题，并采取相应的措施，如调整项目的组织结构、任务分工、工作流程组织和增加或调整施工人员等。8.2.2.制度保证措施8.2.2.1岗位责任制：按质量目标分解，将质量责任层层落实。8.2.2.2质量奖罚制：遵循“谁施工、谁负责”的原则。凡施工人员在施工过程中违反操作或检修规程，发生质量问题，公司将对其考核
8、处理；凡施工人员在施工过程中，规范施工，质量优良，公司将对其进行奖励。8.2.2.3材料或备件使用前验收制：检修用所有材料、备件等均须检查验收合格，具备可采信的产品合格证等技术文件，并且符合相关的规范或技术质量标准。8.2.2.4三检制：坚持“自检、互检、专检”三检制。个人自检，班组复检，专职质量管理人员检查验收，接受业主的检查、监督。施工中做好记录，出具的报告准确、及时，发现有重大质量隐患及时上报有关部门，及时处理。8.2.2.5技术质量交底制度：检修施工前，必须按照分级进行书面的技术、质量、安全交底，严格把握交底不明确不施工，交底不签字确认不施工。8. 2.3.技术保证措施8.2. 3.1
9、检修前，根据施工要求，编制具有针对性和可行性的施工方案，并进行有效的书面交底。8.2.3.2明确施工技术规范、标准。严格按照有关技术要求精心施工、调度、记录、检验。8.2.3.3参加施工的各类施工人员必须具有相应的资质，并持证上岗。8.2.3.4安装所使用的各种计量检测器具必须具有有效合格证，符合国家和公司的计量检测器具管理规定。8.2.3.5把住工序关，严格执行上道工序检查不合格，下道工序不允许施工的质量管理制度，使每一工序质量都处于受控状态，做到预防为主，防检结合，有法可依，有据可查。8.2.3.6认真对待施工质量问题，严格按“四不放过”原则处理。8.2.3.7施工过程中，施工负责人必须做
10、好检查和安装记录，作到齐全、准确、真实。8. 2.3.8坚持贯彻执行设备、材料的质量管理和检验制度，严格材料、设备的检测、把关和控制。进入现场的原材料、外购件必须进行验收，没有出厂合格证或未盖合格章的不准进入现场使用。9. 2.3.9把好竣工资料质量关，及时移交全面、准确、工整、规范化的竣工资料。10. 3.质量控制要点及措施本项目设A、B、C三级质量控制点，其中A级为重要、关键工序质量控制点，B级为较重要的质量控制点，C级为一般质量控制点。质量控制要点及控制措施控制点级别控制措施相关记录1施工方案编制A规定程序审核批准施工方案2施工准备C参与施工作业人员持证上岗；工器具检查合格有效人员、工器
11、具、设备完好检查记录、特殊工种作业人员登记表3技术、HSE交底A业主f项目、技术、施工负责人一施工人员书面交底，并经签字确认技术、HSE交底记录4材料验收B质量符合国家或行业相关要求设备材料质量证明文件一览表5盲板加装，导通A严格按照工艺指定位置加装，根据盲板加装图盲板加装图6人孔拆装C按要求拆装7受限空间作业A加强作业监控作业票、受限控件登记表8塔盘拆装C按要求拆装9受损塔盘修复B与业主共同检查确认塔盘修复记录10竣工验收A项目参与各方共同验收竣工验收记录11. HSE控制措施11.1. 织结构9.2.项目危害识别工作危害分析(JHA)、安全检查(SCL).环境因素评价分析记录详见附表9.3
12、.文明施工与清洁生产9.3.1.施工过程中各种工具、材料规范摆放，作业点严格执行神华榆林公司标准化检修作业程序。9.3.2.作业过程中产生的施工垃圾等废弃物回收到工艺指定位置统一处理。9.3.3.施工完成后现场做到工完、料尽、场地清、设备净。94.HSE控制措施9.4.1. 作业前，对作业项目进行认真的风险评估，制定出详细可行的安全技术措施，并认真落实安全措施。9.4.2. 所有进入现场的施工人员必须经安全培训合格并了解有关安全生产法规、制度，熟知有关技能、知识，提高自我保护和防范能力，遵守职业道德，做到“四不伤害”；并应对所在施工环境有一定了解，要严格遵守业主的安全规定，施工时必须办理好有相
13、关施工手续。进入施工现场的人员按规定着装，正确使用相应的防护用品。9.4.3. 施工现场设警戒线，划定禁入区，悬挂“正在施工”标志，设专人监护，禁止无关人员随意通行、逗留。9.4.4. 参与项目施工的焊接特殊工种人员必须取得相关从业资质，并持证上岗作业。9.4.5. 施工前落实逐级交底制，使项目各参与方了解作业风险，风险控制措施，并经签字确认后才能进行项目施工。9.4.6. 焊接设备设施使用前经过认真检查，确保完好、有效，焊线、皮管等如有破损必须经过有效处理后才能使用。9.4.7. 动火作业前对用火环境进行分析合格的确认，未经处理或处理未完成前禁止用火；用火过程中如遇动火环境发生变化，必须重新
14、分析后才能用火。9.4.8. 进入塔内受限空间作业前必须按规定办理作业票，准备好必须的空气呼吸器、绳索、通风机、照明工具等，受限空间实行双监护，监护人不在现场禁止进入塔内作业，作业人员与监护人员约定好通信信号。9.4.9. 塔盘吊装过程中严格遵守安全吊装管理规定，作业前办理相关作业票证，检查吊装机具安全可靠，由专业人员指挥吊装作业，吊装作业范围内牵拉警戒线，设专人监护，禁止无关人员随意穿行或逗留。9.4.10. 现场检修过程中使用的脚手架必须经验收合格才能使用，高空作业正确穿戴、系挂安全带。9.4.11. 作业过程中监护人随身携带可燃气体报警仪，如遇物料泄漏，必须停止作业，并撤离到安全区域，待泄漏消除后才能继续施工；9.5.事故发生时的应急措施火灾事故应急预案施工中发生火灾事故时，施工人员应停止一切施工作业，并按下表处置方案执行，立即从现场应急通道撤离至安全区域，组织现场消防人员立即采取措施扑灭初期火灾。火灾事故应急处置方案步骤处置负责人发现异常作业监护人发现MTO装置污水汽提塔施工处发生燃烧且伴有浓烟冒出作业监护人现场确认、报告
