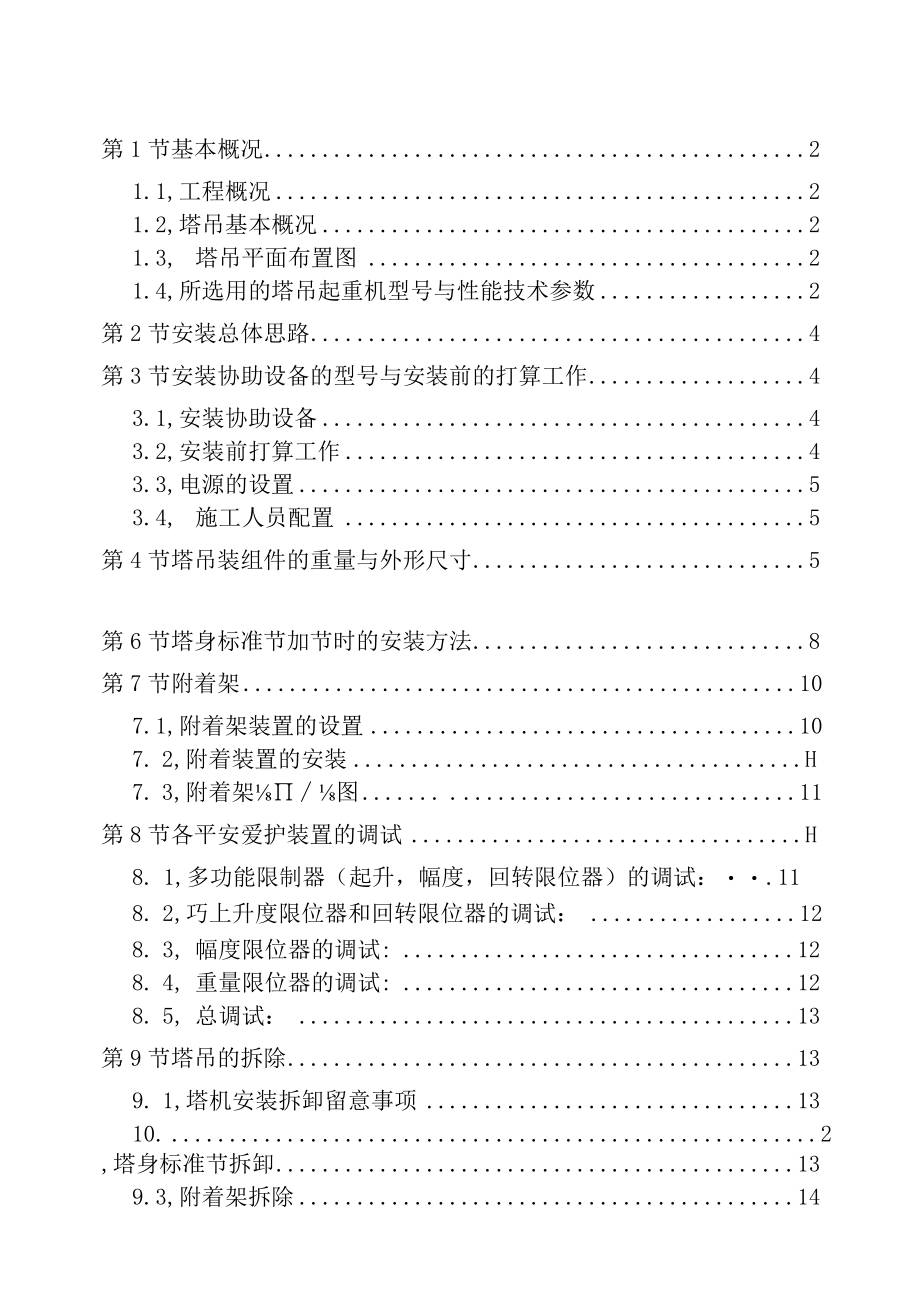

1、第1节基本概况21.1,工程概况21.2,塔吊基本概况21.3,塔吊平面布置图21.4,所选用的塔吊起重机型号与性能技术参数2第2节安装总体思路4第3节安装协助设备的型号与安装前的打算工作43.1,安装协助设备43.2,安装前打算工作43.3,电源的设置53.4,施工人员配置5第4节塔吊装组件的重量与外形尺寸5第6节塔身标准节加节时的安装方法8第7节附着架107.1,附着架装置的设置107. 2,附着装置的安装H7. 3,附着架图11第8节各平安爱护装置的调试H8. 1,多功能限制器（起升，幅度，回转限位器）的调试：.118. 2,巧上升度限位器和回转限位器的调试：128. 3,幅度限位器的调

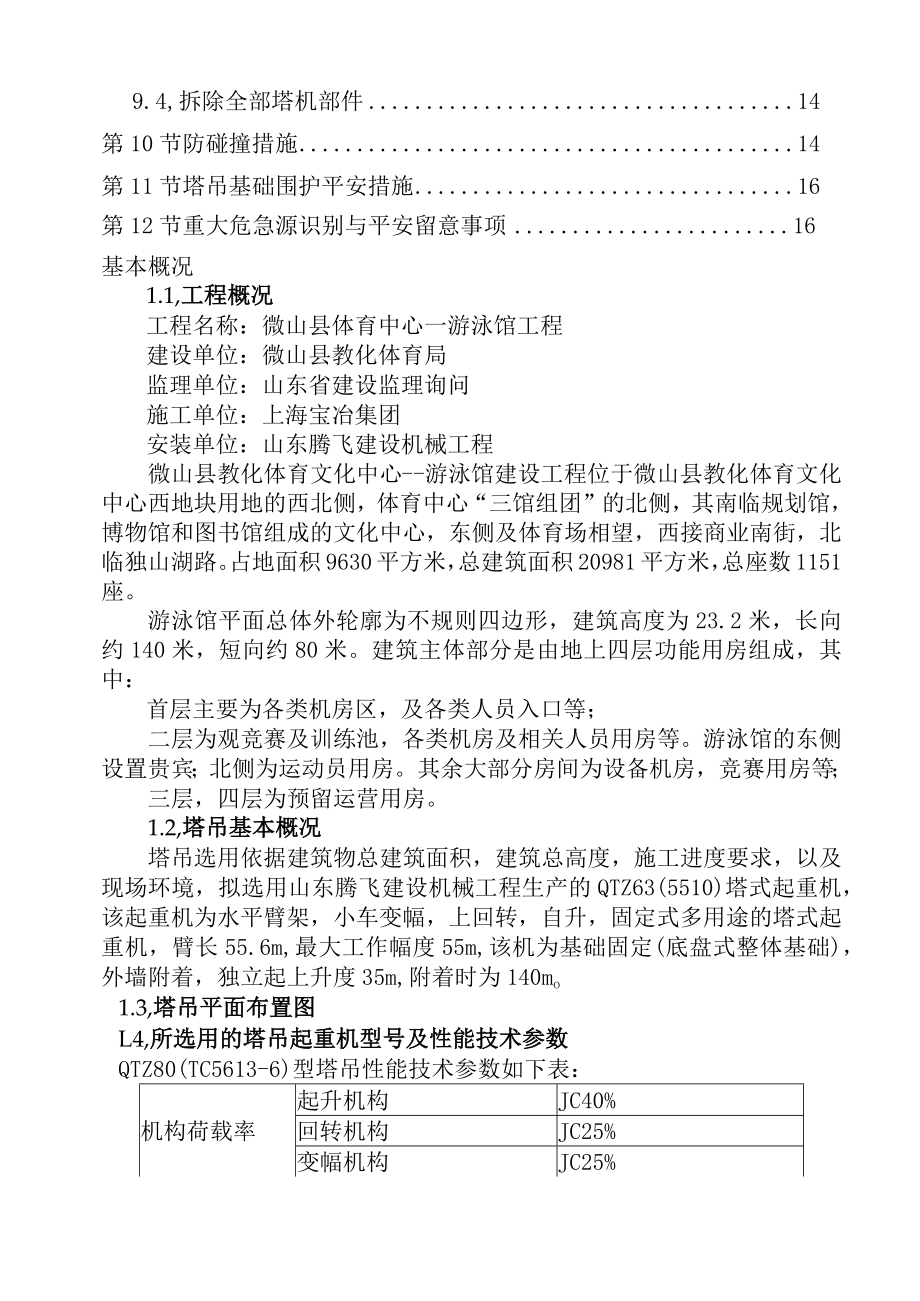

2、试:128. 4,重量限位器的调试:128. 5,总调试：13第9节塔吊的拆除139. 1,塔机安装拆卸留意事项1310. 2,塔身标准节拆卸139.3,附着架拆除149.4,拆除全部塔机部件14第10节防碰撞措施14第11节塔吊基础围护平安措施16第12节重大危急源识别与平安留意事项16基本概况1.1,工程概况工程名称：微山县体育中心一游泳馆工程建设单位：微山县教化体育局监理单位：山东省建设监理询问施工单位：上海宝冶集团安装单位：山东腾飞建设机械工程微山县教化体育文化中心-游泳馆建设工程位于微山县教化体育文化中心西地块用地的西北侧，体育中心“三馆组团”的北侧，其南临规划馆，博物馆和图书馆组成
3、的文化中心，东侧及体育场相望，西接商业南街，北临独山湖路。占地面积9630平方米，总建筑面积20981平方米，总座数1151座。游泳馆平面总体外轮廓为不规则四边形，建筑高度为23.2米，长向约140米，短向约80米。建筑主体部分是由地上四层功能用房组成，其中：首层主要为各类机房区，及各类人员入口等；二层为观竞赛及训练池，各类机房及相关人员用房等。游泳馆的东侧设置贵宾；北侧为运动员用房。其余大部分房间为设备机房，竞赛用房等；三层，四层为预留运营用房。1.2,塔吊基本概况塔吊选用依据建筑物总建筑面积，建筑总高度，施工进度要求，以及现场环境，拟选用山东腾飞建设机械工程生产的QTZ63(5510)塔式

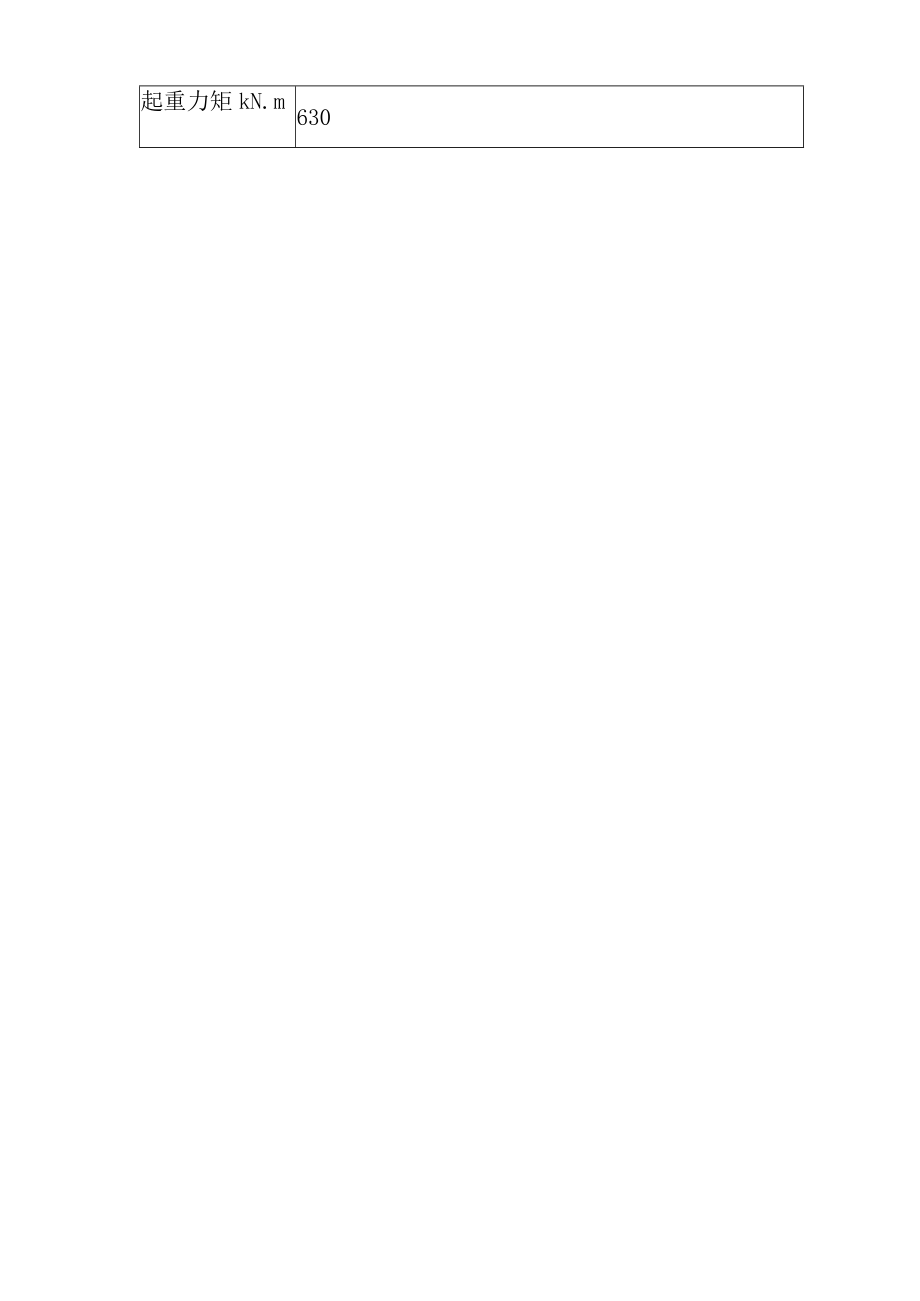

4、起重机，该起重机为水平臂架，小车变幅，上回转，自升，固定式多用途的塔式起重机，臂长55.6m,最大工作幅度55m,该机为基础固定(底盘式整体基础)，外墙附着，独立起上升度35m,附着时为140mo1.3,塔吊平面布置图L4,所选用的塔吊起重机型号及性能技术参数QTZ80(TC5613-6)型塔吊性能技术参数如下表：机构荷载率起升机构JC40%回转机构JC25%变幅机构JC25%起重力矩kN.m630起上升度m独立式，m35附着式，ma=2140a=470工作幅度m最大工作幅度55最小工作幅度3最大起重量Kg6000Kg机构平均额定速度，m/min=419.238.5额定起重量，Kg600029
5、00a=24080额定起重量，Kg28001300最低稳定7功率YZTD225M2-4/8/3224/24/5.4KW变幅机构速度m/min20/40功率kWYD112M-48B31.5/2.4回转机构速度r/min0-0.62功率kWYZR132M2-63.7顶升机构工作压力MPa20速度m/min0.5功率kWY132S-4B55.5总功率kw35.4平衡重10700Kg回转支承尾部回转半径14245mm整机设计质量独立式，Kg33100倍率4422额定起重量，t62.92.81.3平均额定起升速度，m/min19.238.54080安装总体思路依据本工程建筑面积及建筑高度，本工程设置三台
6、QTZ63(5510)塔式起重机，依据施工区域进度支配，塔吊安装的依次为2号-1号-3号，为防止塔吊碰撞，在塔吊顶升过程上实行同样的依次进行，相邻塔吊高差限制在2个标准节(5m),2号塔吊最大安装高度为40m,1号最大安装高度为35m,3号最大安装高度为30m,依据塔吊运用说明，该塔吊独立起上升度为35m,所以2号塔吊在19m处设置附着架及结构框架梁连接，其他两台塔吊独立起上升度满意施工要求，不设置附着架。安装协助设备的型号及安装前的打算工作3.1,安装协助设备起重机运输，吊装设备，工具，索具，测试仪器和劳动用品配备必需做完好性检查型号名称规格型号数量1汽车吊25T一辆3活络扳手8寸，10寸，
7、18寸各一把4专用扳手专用工具一套5梅花扳手841一套6大锤8b12b各一把7撬棍0.82.0米各一根8千斤顶20T一只9卸口，绳卡5T,IOT各4只10吊索钢丝绳204根11电工工具093011套12万用表IH13水平仪1台14经纬仪J21台15安全帽GB6059-85203110顶16安全带GB28112812898副3.2,安装前打算工作1,了解施工现场的布局及土质状况，清理障碍物，为了发挥塔机的工作幅度，基础应尽量接近建筑物，附着塔身中心距建筑物3.5m,在可能的状况下，基础应设置在最大重量预制件旁边。2,塔吊定位前现场勘查：在塔吊定位前，必需进行现场勘查，了解现场环境状况，是否有高压
8、线，建筑物阻碍塔吊的安装及拆卸；了解道路状况，是否能满意塔吊的安装及拆卸。3,基础的制作和验收：1),塔吊基础制作：必需严格依据厂家供应图纸要求制作，地耐力达到厂家要求的200KNm2,基础混凝土浇筑后，要做好碎的养护工作，养护10-15天方能运用，同时碎的强度必需达到规定的要求，否则不得进行塔机的安装，并填好隐隐藏工程验收单。2),基础的验收：安装单位在安装前必需对基础和埋件的规格尺寸，水平误差等进行复检，并填写好塔式起重机基础复检记录表。3),安装前现场的勘查：为防止工地道路更改，道路开挖以及一些其它预料之外的影响塔吊安装的状况发生，所以在塔吊安装前，必需对安装场地再次进行勘查，以便塔吊的
9、安装顺当进行；4),安装前工具的打算及检查；5),安装前设备的检查：此塔吊虽然为厂家新出产设备，但是由于运输路程较远，为了防止在运输过程中对设备造成损坏，所以在安装前必需清点塔吊配件及数量，以及设备配件的完好状况。3.3,电源的设置塔吊安装期间运用施工场地已配备的本塔吊专用配电箱及电缆为本次塔吊安装供电，其它安装期间协助器械用电由其它施工场地用电回路供应。3.4,施工人员配置技术负责人：对整个塔机操作规程的总技术负责，编制专项施工方案并要求现场严格按方案执行。塔吊机师：具有专业操作资格证书，严格执行指挥人员的信号，如信号不清或错误时，应拒绝执行，严格按十不吊规则执行。电工：定期检查电源电压应达
10、到380V,要求其变动范围不得超过+20V,-10V,送电前启动限制开关应在零位，接通电源，检查金属结构部分有无漏电现象方可允许操作。司索工：娴熟操作绳索捆绑材料要求，常常检查钢丝绳有无断丝，磨损是否超标，严禁捆绑超载的物质，材料。吊装指挥人员：必需持证上岗，及塔吊操作人员及司索工要协作好，在确定物质非超载且邦扎好，信号要明确以便操作员平安起吊作业。平安员：对整个塔吊施工过程的平安监督负责，要求必需现场旁站，对于违规操作的现象马上制止，并要求刚好整改完毕后方可施工。塔吊装组件的重量及外形尺寸序号名称重量kg1旋转塔身9392一节标准节和一节加强节28043套架，液压系统30104上，下转台及回
11、转支承，回转机构29105驾驶室3546塔帽15107平衡臂，起升机构，平衡臂拉杆43618起重臂，变幅机构，起重臂拉杆，变幅小车63869每块平衡重1800塔吊安装工艺5.L将混凝土及底节连接成整体，用水平仅找平，其平面度公差为1.5mm,调整水平常，允许在基础和底节间加垫片，然后将底节同基础的地脚螺栓连接好。5.2.将2节加强节和1节标准节用M33高强螺栓连接好，M33高强螺栓予紧扭矩为226010N.m,留意：塔身上的顶升耳板应在平行于建筑物的方向，见图5-1.图5-15.3. 将套架部分的滚轮，上，下平台安装好，然后吊装套入塔身外。将套架上的二个支撑轴插入，卡在塔身的顶升耳板上部，使套
12、架固定在塔身上，留意安装时油缸梁及塔身上的顶升耳板在同一侧，并使塔身顶部高于套架顶部，以便安装下转台，见图5-2。图5-25.4. 将上下转台，回转支承用M24高强螺栓连接好，M24高强螺栓予紧扭矩为90010N.m,将回转限制器安装在上转台上，并调整好大小齿轮的啮口间隙，然后吊装在塔身顶部，用8个M33高强螺栓连接好，见图5-3。图5-3吊起套架，退出两个支承轴，用销轴及下转台的四个牛腿链接。将顶升油缸，引进梁安装在套架上，将液压油箱吊在下平台油缸一侧。将操作平台吊装在上转台上用销轴连接好，见图5-4。图5-45.5. 将司机室内的电气设备安装完毕，然后吊装在操作台上，用销轴固定好将旋转塔身
13、吊至上转台上用8个M33的螺栓连接固定好，见图5-3o5.6.将塔帽上的导向滑轮，风速仪，操作台，连接板，平衡臂拉杆端节等件安装好，然后吊装至旋转塔身上，用销轴连接好，见图5-5o5. 7.将起升机构安装在平衡臂后部，用销轴及平衡臂上的耳板连接好。将平衡臂栏杆的一端及平衡臂后部两侧的耳板用销轴连接好，平方在平衡臂的两侧，并用钢丝绳固定好。将配电箱安装在平衡臂前端，靠司机室的一侧。找好平衡臂的吊装重心，吊起平衡臂，用销轴及旋转塔身连接好，然后翘起约20安装平衡臂拉杆，用销轴及塔帽上的拉杆端节连接好，再将平衡臂放至水平。吊装一块平衡重放在平衡臂后部安放平衡重的内侧（靠近起升机机构处），用以平衡较长
14、的起重臂，见图3-6,3-7o图5-6图5-75.8. 在地面将起重臂按图5-8（图六）组装好，并将垫起约0.8m,安装好起重量限制器，变幅机构，变幅小车，穿好变幅钢丝绳，接好临时电源线，使变幅小车来回跑动数次，然后将小车，起重量限制器用钢丝绳固定好。见图5-9。图5-8图5-9将起重臂拉杆按图5-10（图七）组装好，一端及起重臂用销轴连接好后，放入起重臂上弦杆的耳叉中，再用钢丝固定好。图5-10找好起重臂吊装重心，拴好起吊钢丝绳，将起重臂水平吊起至旋转塔身耳叉处，用销轴连接好，然后翘起约2。接好起升机构的临时电源线，将起升钢丝绳引至塔帽顶端滑轮组，再引至起重臂拉杆前端滑轮组，从拉杆前端滑轮组引至塔帽顶端滑轮组引出后将绳头固定在前拉杆端部的绳环上，组成三倍率的滑轮组。开动起升机构，将前后拉杆拉至塔帽耳板处（留意：起升机构拉前后拉杆时，前后拉杆不允许承受起重臂的重量），用销轴连接好，然后放平起重臂，查看前后拉杆受力是否匀称，否则应予以调整。调整方法是：前拉杆前端有一个扇形耳板，其上有三个调整孔，拉杆制造精确时用中间孔
