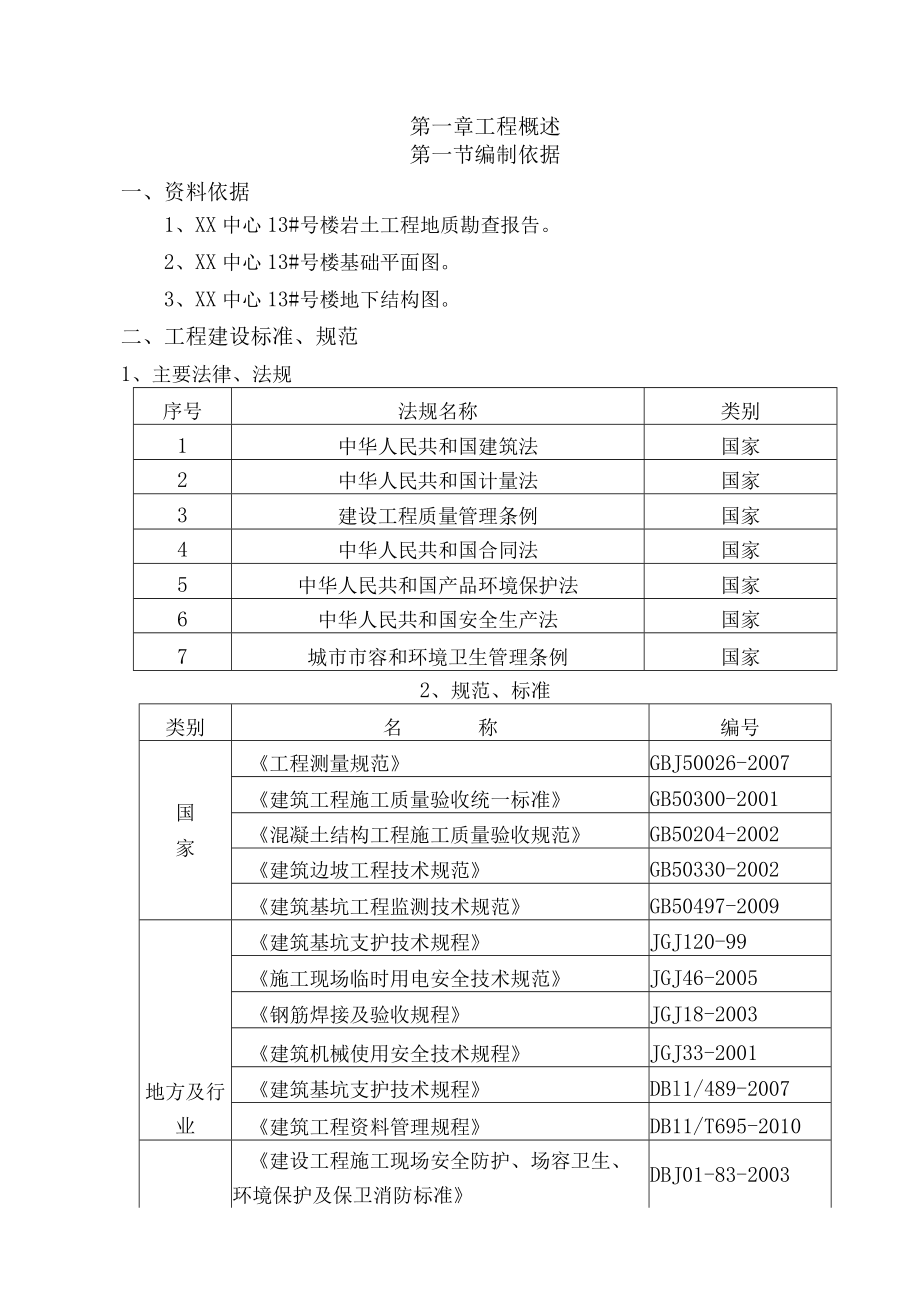

1、第一章工程概述1第一节编制依据1一、资料依据1二、工程建设标准、规范1第二节工程概况2一、工程概述2二、拟建场区地貌、地质概况2三、水文地质概况2第二章支护方案设计3第一节支护设计方案3一、边坡支护目的3二、支护方案分析3三、支护设计3第二节施工技术要求4一、工艺流程4二、施工工序4三、施工要求5第三节基坑监测方案5一、监测目地与项目5二、边坡位移的监测6三、变形处理措施6第三章冬季施工方案8一、冬期施工管理目标8二、冬期施工的计划安排8三、冬期施工技术管理8第一章工程概述第一节编制依据一、资料依据1、XX中心13#号楼岩土工程地质勘查报告。2、XX中心13#号楼基础平面图。3、XX中心13#
2、号楼地下结构图。二、工程建设标准、规范1、主要法律、法规序号法规名称类别1中华人民共和国建筑法国家2中华人民共和国计量法国家3建设工程质量管理条例国家4中华人民共和国合同法国家5中华人民共和国产品环境保护法国家6中华人民共和国安全生产法国家7城市市容和环境卫生管理条例国家2、规范、标准类别名称编号国家工程测量规范GBJ50026-2007建筑工程施工质量验收统一标准GB50300-2001混凝土结构工程施工质量验收规范GB50204-2002建筑边坡工程技术规范GB50330-2002建筑基坑工程监测技术规范GB50497-2009地方及行业建筑基坑支护技术规程JGJ120-99施工现场临时用

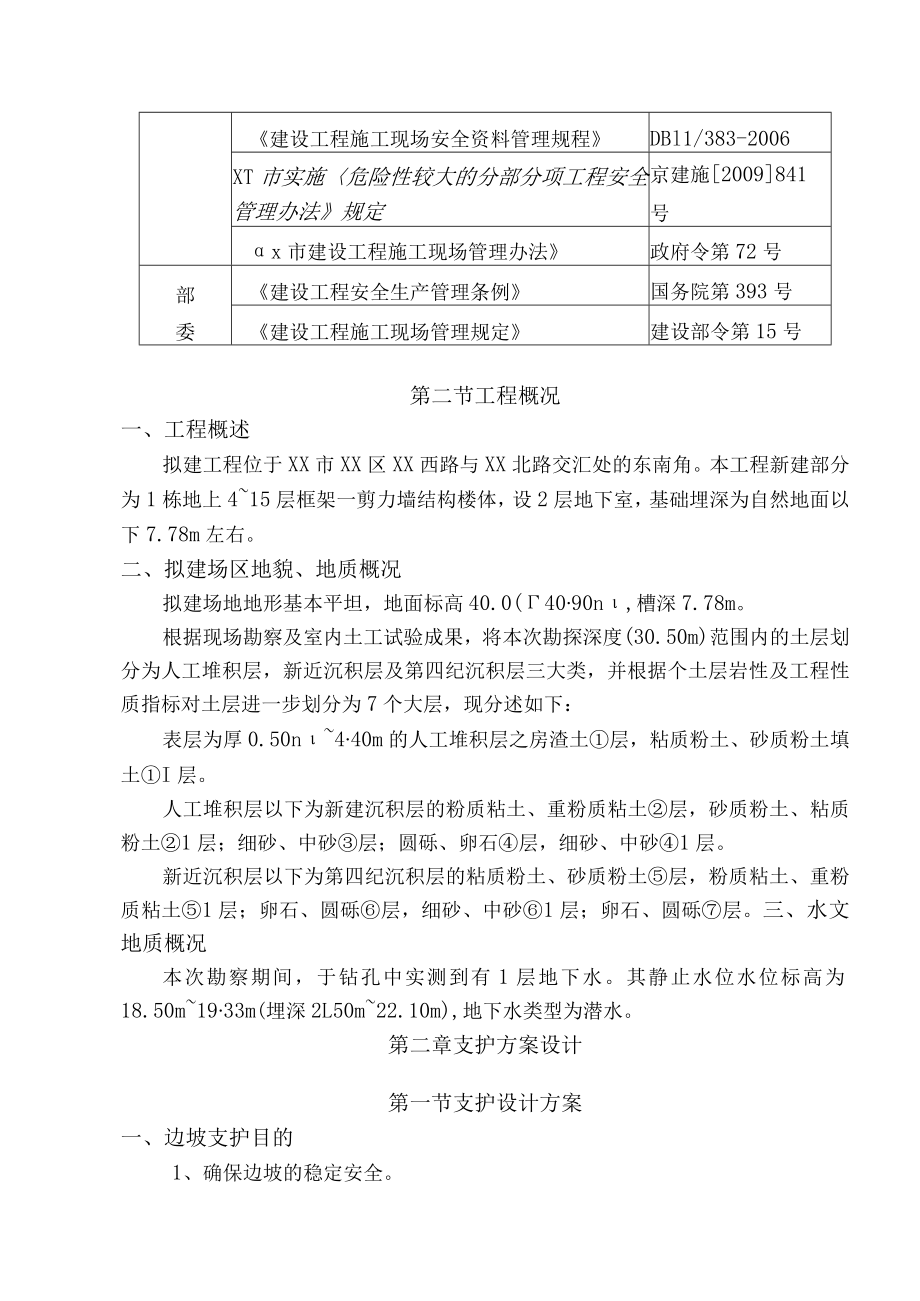

3、电安全技术规范JGJ46-2005钢筋焊接及验收规程JGJ18-2003建筑机械使用安全技术规程JGJ33-2001建筑基坑支护技术规程DBl1/489-2007建筑工程资料管理规程DB11/T695-2010建设工程施工现场安全防护、场容卫生、环境保护及保卫消防标准DBJ01-83-2003建设工程施工现场安全资料管理规程DBl1/383-2006XT市实施危险性较大的分部分项工程安全管理办法规定京建施2009841号x市建设工程施工现场管理办法政府令第72号部委建设工程安全生产管理条例国务院第393号建设工程施工现场管理规定建设部令第15号第二节工程概况一、工程概述拟建工程位于XX市XX区
4、XX西路与XX北路交汇处的东南角。本工程新建部分为1栋地上415层框架一剪力墙结构楼体，设2层地下室，基础埋深为自然地面以下7.78m左右。二、拟建场区地貌、地质概况拟建场地地形基本平坦，地面标高40.0(4090n,槽深7.78m。根据现场勘察及室内土工试验成果，将本次勘探深度(30.50m)范围内的土层划分为人工堆积层，新近沉积层及第四纪沉积层三大类，并根据个土层岩性及工程性质指标对土层进一步划分为7个大层，现分述如下：表层为厚0.50n440m的人工堆积层之房渣土层，粘质粉土、砂质粉土填土I层。人工堆积层以下为新建沉积层的粉质粘土、重粉质粘土层，砂质粉土、粘质粉土1层；细砂、中砂层；圆砾
5、、卵石层，细砂、中砂1层。新近沉积层以下为第四纪沉积层的粘质粉土、砂质粉土层，粉质粘土、重粉质粘土1层；卵石、圆砾层，细砂、中砂1层；卵石、圆砾层。三、水文地质概况本次勘察期间，于钻孔中实测到有1层地下水。其静止水位水位标高为18.50m1933m(埋深2L50m22.10m),地下水类型为潜水。第二章支护方案设计第一节支护设计方案一、边坡支护目的1、确保边坡的稳定安全。2、提供基础施工空间，使基础工程顺利施工。3、避免边坡位移和沉降量过大，确保周边建（构）筑物和道路的安全使用。二、支护方案分析“土钉墙”目前使用普遍且较为成功，支护深度已在18.OOm以上，该工艺简单，施工方便，效率较高，成本
6、低廉。根据甲方提供的图纸和地勘报告，拟建场区场地较为开阔，具备放坡条件，从经济性原则考虑，对本工程基坑边坡采用土钉墙支护型式。三、支护设计槽底标高-7.78m,边坡采用土钉墙支护，放坡坡比1：0.40土钉层号水平间距（m）水平间距（m）孔径(mm)角度(o)配筋(mm)土钉长度（m）第一道1.41.51105186.5第二道1.41.51105183.5第三道1.41.51105183.5第四道1.41.51105183.5第五道1.41.51105183.0面层挂中6.5250X25OnIrn钢筋网，采用14横压筋加强，坡面喷射混凝土C20,配合比为水泥：砂：碎石二1：2：2（重量比），喷射
7、混凝土厚度为80mmo坡顶散水宽度80Onlnb做法同面层喷碎。第二节施工技术要求一、工艺流程开挖工作面一修整坡面一放线定位一用洛阳铲成孔一插筋一堵孔注浆一绑扎、固定钢筋网f压筋f喷射碎面层f碎面层养护f下步工作面开挖二、施工工序1、坡面施工基坑开挖过程中与土方及时协调密切配合，按设计坡比开挖，严禁超挖,及时修坡，保证坡面平整度。坡面稳定性不好的部位减少每步开挖深度和长度，或先喷射一层细石混凝土后在进行锚喷施工。2、土钉施工2.1、坡面经检查合格后，放线定锚杆位置，用洛阳铲成孔，成孔直径不小于设计直径。2.1、 检查孔深、孔径、锚筋长度合格后，及时插入锚筋和注浆管至孔底250500mm处，及时
8、注水泥浆并二次补浆，孔口部位宜应废水泥袋塞紧。2.3、 水泥浆水灰比宜为0.400.5,常压灌注浆。2.4、 锚筋弯钩长为20cm,弯钩处采用冷弯，与锚筋成90。，采用双弯钩。2.5、 5、锚筋沿长度方向每隔2.Om用6.5钢筋焊一个三角形托架，使土钉居于锚孔中心。3、编网施工3.1、 将6.5的钢筋网编成25Omm*25OnIm的网片，用插入土中的6.5“U”形卡固定。3.2、 钢筋网片及每道土钉用中14横向压筋压紧，横向压筋与，锚头弯钩搭接焊连接在一起。3.3、 钢筋网片均应与上部搭接，给下部留茬，搭接长度不小于35d（且不小于30Cn1）,端部做成180弯钩，弯钩长度为IOd（约7cm）
9、,在同一平面上的接头不得大于50%o3.4、 钢筋网片与坡面间应用小砖块、石块等垫起，使钢筋网不接触坡面,以保证钢筋的混凝土保护层厚度。4、喷碎施工4.1、在锚筋头部做喷射混凝土厚度IOonIrn的标记。4.2、 隐蔽检查合格后喷射IOOmm后C20细石混凝土。混凝土配合比有现场材料复试得出，混凝土塌落度为4060n4.3、 喷碎施工时喷碎距坡面应保持L（2.Om距离，自上而下处置坡面喷射。三、施工要求1、质量要求土钉墙施工允许误差一览表序号检查项目允许偏差检查方法1成孔深度+20Omm-50rnm尺量检查2成孔直径+2OnIm-5mm尺量检查3土钉长度30mm尺量检查4土钉位置（水平及垂直）
10、IOOmrn尺量检查5成孔倾斜度1角度尺测量检查6注浆量1水泥浆体积检查7土钉墙面层厚度IOmm尺量检查8钢筋网保护层厚度22Omnl尺量检查2、其他要求严格按施工程序逐层施工，严禁在面层养护期间抢挖下一步土方，面层养护24小时后方可进行下步开挖。第三节基坑监测方案一、监测目地与项目1、工程监测的目的为确保基坑开挖安全，保护周边设施，施工中对基坑边坡进行全过程监测。按照规范要求：基坑工程施工前，应由建设方委托具备相应资质的第三方对基坑工程实施现场监测。2、工程检测的项目土钉墙顶部水平位移及周边建筑沉降观测。二、边坡位移的监测1、监测点的设置1.1、 监测点包括观测基点和观测点，监测点的设置采用
11、“视准线法”，即在放坡坡顶散水上设置一条视准线，监测点布在视准线上。1.2、 观测点距离宜为15-20叱观测点包括以下视基点和远视基点分别位于视准线的两端，距离基坑宜为35m。1.3、 观测点应保证其位置固定。下视基点可采用长钢筋垂直击入地面，周围用混凝土硬化固定。远视基点可设在地面（同下视基点）或稳定在建筑物上；观测点可采用水泥钢钉钉在散水中。L4、监测点应用红油漆圈出标示，在施工过程中加强对监测点的保护，不得随意扰动或破坏，以保持监测数据的准确性和连续性。2、监测方法、周期2.1、 监测方法1）、采用经纬仪来进行观测，监测方法亦采用“视准线法”。2）、测量读取视准线与钢钉的垂直距离，定位初
12、始值（一般用经纬仪正倒镜4次读数取中数，初始值应测2次以上，以保证无误）。3）、以后每次测值（即视准线与钢钉的垂直距离）与初始值的差值即为基坑边坡水平位移量值。2.2、 监测周期基坑开挖前应建立监测点，确定初始值。开挖过程中，每天定时观测12次。如发现位移量较大或有突变时，应每隔数小时观测1次。雨后应加强进行观测。三、变形处理措施当基坑边坡水平位移量接近或超过预警值时应采取以下处理措施：1、对变形情况进行全面、详细的研讨、分析和论证，必要时邀请相关专家或委托有资质的机构判定是否对基坑本身和周边建筑物构成安全隐患。2、当确认存在安全隐患时，应立即采取有效的加固措施：2.1、 锚杆加固：对变形情况
13、进行仔细考察和反复研究，并经科学理论计算后在局部边坡增打一排或多排预应力锚杆，进一步限制边坡变形和由此引起的相邻建筑物变形。2.2、 跟踪注浆加固：沿相邻建筑物周边（或临坑侧）增打一定数量的注浆孔，进行压力注浆，以加固边坡土体和建筑地基土层，限制变形增加。注浆施工参数根据变形情况经理论计算和类似工程施工经验综合确定。2.3、 邀请相关问题处理专家或部门，采取其它科学、有效、可行性强的加固方法，在最短时间内遏制变形量的继续增加。3、经加固处理的边坡或建筑物应密切监测其变形情况，判定是否达到控制目的。第三章冬季施工方案一、冬期施工管理目标冬季施工主要是采取切实可行的保温防冻措施等，确保冬季正常的施
14、工生产，不受季节性气候的影响。本年度冬季期间施工的重点及难点在于混凝土质量的控制，包括搅拌、混泥土喷射、养护、保温防冻、测温及试验等工作，必须严格按照规范要求操作并采取相应措施保证冬施混凝土的质量。二、冬期施工的计划安排根据JGJ104-97建筑工程冬期施工规程冬期施工期限划分原则：根据当地多年气象资料统计，室外日平均气温连续五天稳定低于5C进入冬期施工，室外日平均气温连续五天高于5解除冬期施工，XX地区冬施时间大致为11月15日开始至次年3月15日结束。三、冬期施工技术管理1、冬期施工方案管理1.1、 进入冬施前，应按审批的冬施方案进行交底，并做好准备工作。要有专人分工负责，确保每一个工序都能按规程执行。1.2、 严格按照冬施方案执行，如需变更，要经过原审批人同意，并报冬期施工补充方案。L3、组织好冬施准备工作检查和周、季、月的不定期的冬施检查。发现问题及时解决。2、冬期施工测温与保温管理2.1、 在入冬前建立测温组织，每日对大气温度、混凝土温度、水泥浆温度等进行测
